मॉनिटरिंग और मास्टर Section

Studio speakers और फोल्डबैक

मास्टर module का यह भाग Studio Loudspeaker और Foldback आउटपुट्स संभालता है। प्रत्येक case में एक ही सोर्सेज़ उपलब्ध हैं: TAPE 1, TAPE 2, CONTROL ROOM (C/RM), AUXILIARY A और AUXILIARY B।

TAPE 1 और TAPE 2 कंसोल के एक्सटर्नल इनपुट्स हैं, जो आम तौर पर स्टीरियो recorder या अन्य लाइन-लेवल प्लेबैक सोर्स के लिए उपयोग होते हैं। C/RM कंट्रोल-रूम मॉनिटर आउटपुट को सोर्स के रूप में सिलेक्ट करता है। इसका उपयोग मिक्स को studio loudspeakers पर play करने या quick foldback मिक्स बनाने के लिए किया जा सकता है, जिसमें आवश्यकता अनुसार AUX A और AUX B add किए जाएँ।

AUX A और AUX B mono सोर्सेज़ हैं जिन्हें Studio Loudspeaker या Foldback आउटपुट्स के लेफ्ट और राइट sides पर स्वतंत्र रूप से सिलेक्ट किया जा सकता है।

प्रत्येक आउटपुट का अपना लेवल कंट्रोल है। Studio Loudspeaker में ON स्विच है। दोनों Foldback आउटपुट्स में SOLO स्विचेज़ हैं ताकि उनके मिक्सेस कंट्रोल-रूम monitors पर चेक किए जा सकें; Foldback SOLO always AFL है।

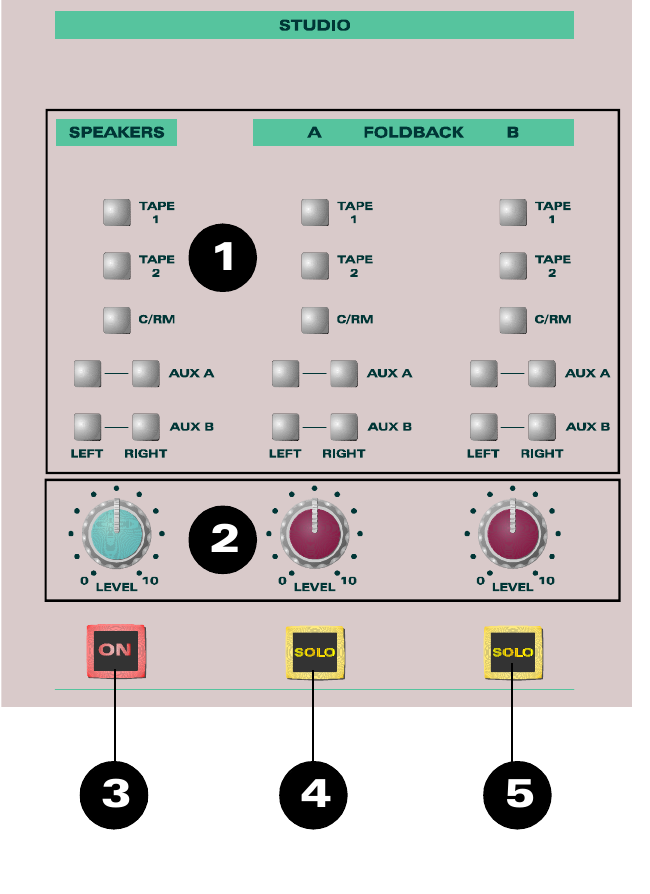

1. SOURCE SELECT — Studio Loudspeaker और Foldback आउटपुट्स को भेजे जाने वाले सिग्नल्स सिलेक्ट करता है।
2. LEVEL — Studio Loudspeaker और Foldback आउटपुट लेवल्स सेट करता है।
3. Studio Loudspeaker ON — Studio Loudspeaker आउटपुट activate करता है।
4. FOLDBACK 1 SOLO — Foldback 1 को कंट्रोल-रूम मॉनिटरिंग सिस्टम पर audition करता है।
5. FOLDBACK 2 SOLO — Foldback 2 को कंट्रोल-रूम मॉनिटरिंग सिस्टम पर audition करता है।

कंट्रोल room मॉनिटरिंग

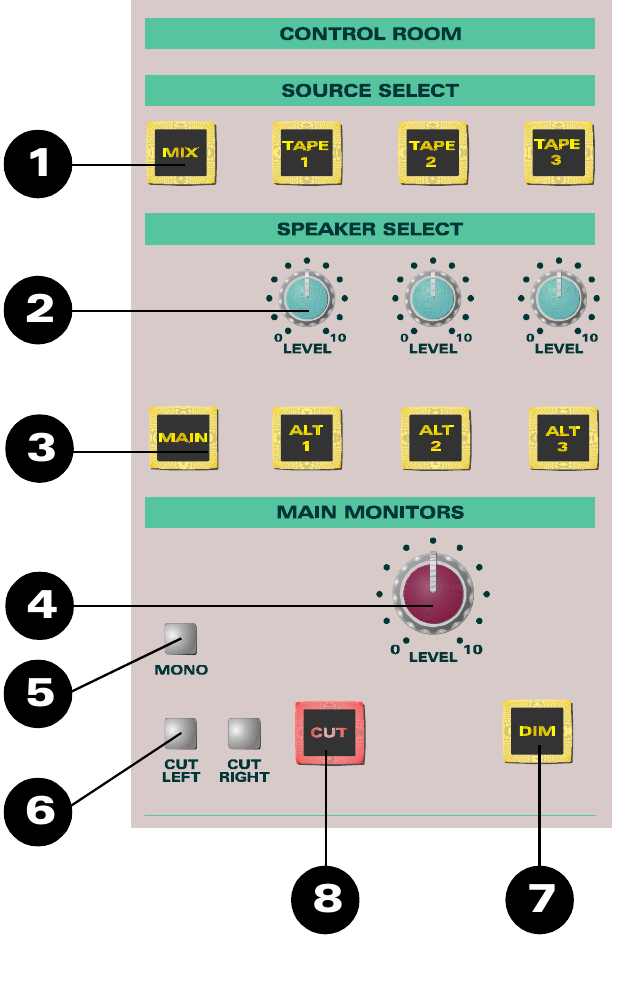

ASP8024 four पेयर of loudspeakers सपोर्ट करता है: एक MAIN पेयर और ALTERNATE 1, 2 and 3। सोर्स selection MIX या TAPE 1, 2 and 3 से की जाती है।

प्रत्येक loudspeaker पेयर का इंडिपेंडेंट लेवल कंट्रोल है। Main-मॉनिटर सेक्शन में ये भी हैं:

• Mono compatibility चेक करने के लिए MONO।
• अलग CUT LEFT और CUT RIGHT कंट्रोल्स।
• मॉनिटरिंग आउटपुट silence करने के लिए मास्टर CUT।
• DIM, जो मॉनिटर लेवल को 15 dB कम करता है।

Oscillator और Solo

Oscillator

Four-frequency oscillator को सीधे group buses या stereo mix bus पर असाइन किया जा सकता है। इसका लेवल adjustable है। 40 Hz, 1 kHz, 10 kHz or 15 kHz frequencies सिलेक्ट की जा सकती हैं।

नॉर्मल कंसोल ऑपरेशन के दौरान सुनिश्चित करें कि oscillator OFF switched है।

Solo मास्टर

Solo मास्टर सेक्शन AFL/PFL और Solo In Place (SIP) सिस्टम्स कंट्रोल करता है।

• PFL pre-fade सिग्नल को monitors और मास्टर मीटर्स पर audition करता है।
• AFL post-fade, post-pan सिग्नल को monitors और मास्टर मीटर्स पर audition करता है।
• SOLO IN FRONT solo सिग्नल और स्टीरियो मिक्स के बीच बैलेंस एडजस्ट करता है, जिससे चुना हुआ सिग्नल को isolation में या पीछे कुछ मिक्स के साथ सुना जा सके।
• SIP soloed चैनल्स का post-pan सिग्नल कंसोल स्टीरियो आउटपुट पर रखता है और solo की duration के दौरान नॉर्मल स्टीरियो मिक्स को mute करता है।
• SIP active होने पर PFL/AFL selector का कोई प्रभाव नहीं पड़ता।

Solo In Place

SIP कंसोल के स्टीरियो आउटपुट पर act करता है। जब वह आउटपुट रिकॉर्ड हो रहा हो या programme मिक्स के रूप में उस पर निर्भर किया जा रहा हो, तब Solo In Place का उपयोग न करें, क्योंकि solo action आउटपुट पर दिखाई देगा।

Compressor

आवश्यक होने पर स्टीरियो compressor को मेन स्टीरियो सिग्नल पाथ में स्विच किया जा सकता है। यह Mix insert point के बाद और Master Fader से पहले स्थित है। यह मिक्स प्रोसेसिंग के लिए intended है, जिसमें principal parameters engineer के कंट्रोल में रहते हैं।

1. Gain-reduction meter — 12-segment bargraph जो लागू compression की मात्रा दिखाता है।
2. THRESHOLD — compression शुरू होने का लेवल -20 dBu to +20 dBu रेंज में सेट करता है।
3. ATTACK — compressor की response speed 0.1 ms to 30 ms तक six स्टेप्स में सेट करता है।
4. RATIO — 2:1, 4:1 or 10:1 सिलेक्ट करता है। उदाहरण के लिए 2:1 पर threshold से ऊपर इनपुट में 2 dB rise आउटपुट पर लगभग 1 dB rise देता है।
5. MAKE UP — गेन reduction के बाद लेवल restore करता है। अधिकतम 40 dB make-up गेन उपलब्ध है; peak लेवल restore होने पर भी सिग्नल की dynamic रेंज reduced रहती है।
6. RELEASE — सिग्नल threshold से नीचे आने के बाद गेन कितनी जल्दी नॉर्मल पर लौटता है, यह सेट करता है। 0.1 s to 2.4 s तक five स्टेपped times और AUTO उपलब्ध हैं।
7. IN — compressor को circuit में स्विच करता है।

ओरिजिनल मैनुअल excessive compression के खिलाफ specifically caution करता है और केवल मीटर activity के बजाय सुनने द्वारा result judge करने की recommendation करता है।

यह दो practical approaches भी describe करता है:

• Gain riding: मास्टर फेडर को मैन्युअली मूव करना कभी-कभी अधिक natural result दे सकता है क्योंकि engineer musical peaks anticipate करके लेवल progressively एडजस्ट कर सकता है।
• Peak limiting: Relatively high threshold और high ratio threshold reach होने पर peaks restrain करने के लिए उपयोग किए जा सकते हैं।

स्टीरियो इनपुट्स

स्टीरियो इनपुट्स effect रिटर्न्स और अन्य स्टीरियो सिग्नल्स को पूरा चैनल strip उपयोग किए बिना कंसोल में लाने देते हैं। Simple स्टीरियो रिटर्न्स के विपरीत, उन्हें stereo mix और वापस multitrack buses दोनों पर रूट किया जा सकता है, इसलिए आवश्यकता होने पर effects रिकॉर्ड किए जा सकते हैं।

वे Foldback A और Foldback B को भी फ़ीड कर सकते हैं, जिससे performers reverberation या अन्य returned effects सुन सकते हैं।

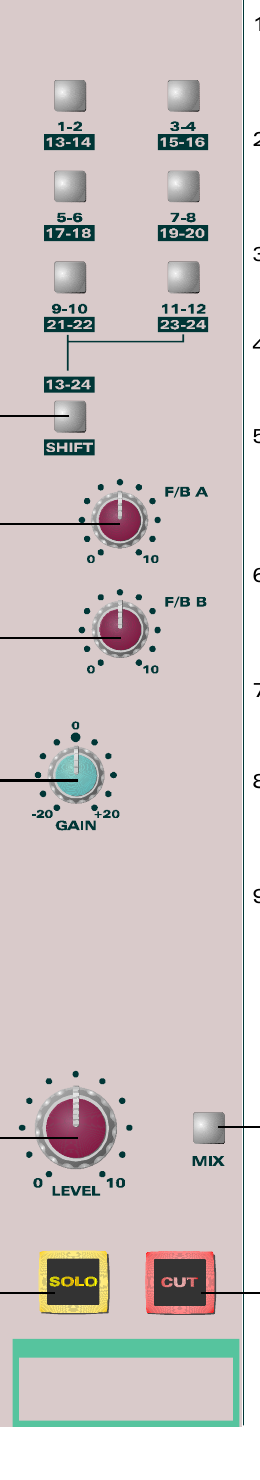

1. ROUTING — स्टीरियो इनपुट को multitrack बसें 1–12 पर भेजता है।
2. SHIFT — रूटिंग स्विचेज़ को बसें 13–24 पर बदलता है।
3. F/B A — Foldback A फ़ीड करता है।
4. F/B B — Foldback B फ़ीड करता है।
5. TRIM — इनपुट-लेवल adjustment का ±20 dB देता है।
6. LEVEL — स्टीरियो इनपुट के लिए rotary फेडर।
7. MIX — स्टीरियो इनपुट को स्टीरियो मिक्स बस पर भेजता है।
8. SOLO — चुना हुआ solo मोड के अनुसार स्टीरियो इनपुट audition करता है।
9. CUT — इनपुट mute करता है और रिटर्न ज़रूरी न होने पर उसकी noise contribution हटाने के लिए उपयोग किया जा सकता है।

36-चैनल कंसोल पर प्रत्येक चैनल के two सिग्नल पाथ्स 72 इनपुट्स देते हैं। Four स्टीरियो इनपुट्स उपलब्ध मिक्स इनपुट्स को 80 तक बढ़ाते हैं।

Subgroup आउटपुट्स और faders

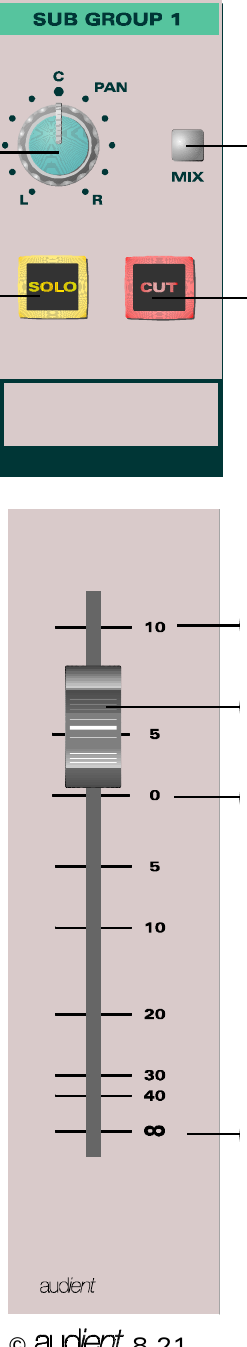

पहले eight ग्रुप्स eight subgroup outputs को भी फ़ीड करते हैं। प्रत्येक सबग्रुप में PAN, MIX, SOLO and CUT कंट्रोल्स और अपना फेडर है। सबग्रुप आउटपुट्स कंसोल के rear पर directly उपलब्ध हैं और स्टीरियो मिक्स पर भी असाइन किए जा सकते हैं।

सबग्रुप्स में एक्सटर्नल प्रोसेसिंग के लिए रियर-पैनल इन्सर्ट points हैं। उनके Insert Returns can also be used as additional inputs to the stereo mix।

• PAN सबग्रुप को स्टीरियो बस में पोज़िशन करता है।
• MIX सबग्रुप को स्टीरियो मिक्स बस पर असाइन करता है।
• SOLO चुना हुआ solo mode के अनुसार सबग्रुप audition करता है।
• CUT सबग्रुप आउटपुट mute करता है।

सबग्रुप फेडर टॉप पर +10 dB गेन देता है, और 0 dB नॉर्मल ऑपरेटिंग पोज़िशन है। Travel के बॉटम पर सिग्नल पाथ बंद हो जाता है।

Talkback

Talkback Studio, Foldback सिस्टम या Group आउटपुट्स से कम्युनिकेट करने के लिए उपयोग होता है। Foldback सिस्टम के लिए talkback तब भी काम करता है जब Foldback लेवल कंट्रोल्स नीचे turned हों।

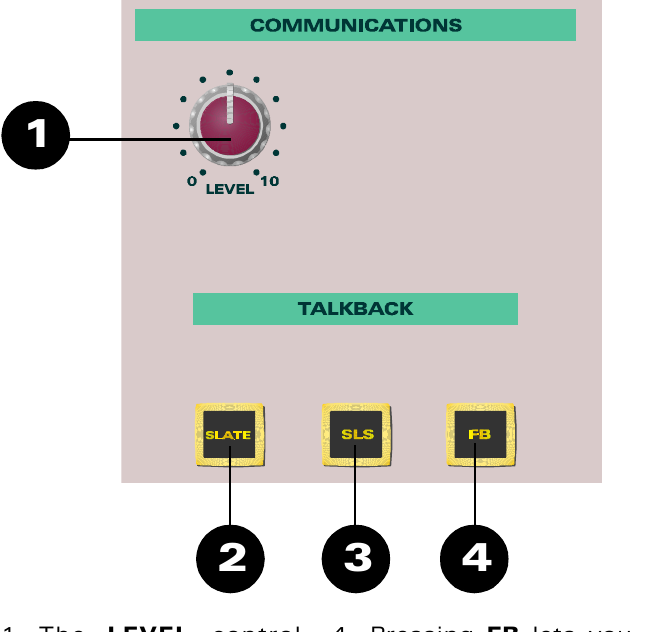

1. LEVEL — talkback लेवल एडजस्ट करता है।
2. SLATE — talkback को ग्रुप आउटपुट्स पर रूट करता है, जिससे track-identification जानकारी रिकॉर्ड की जा सकती है।
3. SLS — talkback को Studio Loudspeaker पर रूट करता है।
4. FB — talkback को Foldback आउटपुट्स पर रूट करता है।

किसी भी talkback key को दबाने से कंट्रोल-रूम monitors dim होते हैं। इससे फ़ीडबैक prevent करने और talkback intelligibility improve करने में मदद मिलती है, जबकि console outputs unaffected रहते हैं।

Internal सर्विस सेटिंग

ओरिजिनल मैनुअल बताता है कि talkback माइक्रोफ़ोन को PC10801 board पर Link 1 fit करके फैंटम पावरed किया जा सकता है। इसके लिए इंटरनल कंसोल हार्डवेयर एक्सेस आवश्यक है। केवल इस सेटिंग को बदलने के लिए कंसोल न खोलें या alter न करें, जब तक आप procedure सुरक्षित रूप से कैरी out करने के लिए competent न हों; doubt होने पर Audient सपोर्ट या experienced Audient कंसोल technician से संपर्क करें।

Auxiliary masters

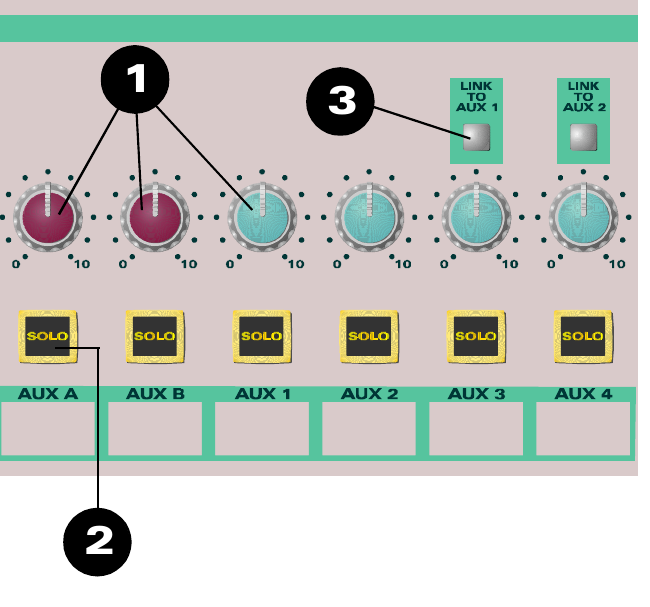

Auxiliary Masters auxiliary आउटपुट्स का overall लेवल कंट्रोल करते हैं। Individual चैनल सेंड्स से बैलेंस बनाया जा सकता है और पूरा auxiliary मिक्स को फिर उसके मास्टर कंट्रोल से एडजस्ट किया जा सकता है।

प्रत्येक auxiliary आउटपुट SOLOed किया जा सकता है, और Auxiliary मास्टर SOLO always AFL है।

Auxiliaries link करने से LF और SF पाथ्स के सिग्नल्स एक ही एक्सटर्नल effect डिवाइस फ़ीड कर सकते हैं, भले ही individual auxiliary सेंड एक समय में केवल one पाथ पर असाइन्ड हो सकता है।

Link combinations हैं:

• AUX 3 and AUX 5 → AUX 1
• AUX 4 and AUX 6 → AUX 2
• AUX 9 and AUX 11 → AUX 7
• AUX 10 and AUX 12 → AUX 8

Auxiliaries linked होने पर leftmost auxiliary overall master बनता है। उदाहरण के लिए, यदि AUX 3 AUX 1 से linked है, तो AUX 1 आउटपुट को मास्टर आउटपुट के रूप में उपयोग करें।

सोर्स नोट: ओरिजिनल 8.21 मैनुअल के पेज 36 पर “AUXs 10 and 11 can be linked to AUX 8” छपा है। यह वेब संस्करण कंसोल की odd/even पेयर लिंक संरचना के अनुसार AUX 10 और AUX 12 उपयोग करता है: 9/11, 7 को फ़ीड करते हैं और 10/12, 8 को फ़ीड करते हैं।

Bus मास्टर Trim

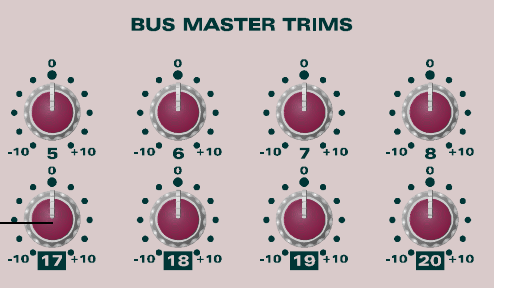

Bus Master Trims ग्रुप आउटपुट्स पर routed सिग्नल्स के लेवल कंट्रोल का फ़ाइनल stage हैं। प्रत्येक ग्रुप का अपना बस trim है, जिसकी रेंज ±10 dB है।

बस मास्टर Trim बदलने से उस ग्रुप आउटपुट का overall लेवल बदलता है, उसे फ़ीड करने वाले चैनल्स का रिलेटिव बैलेंस disturb किए बिना।

मास्टर Fader

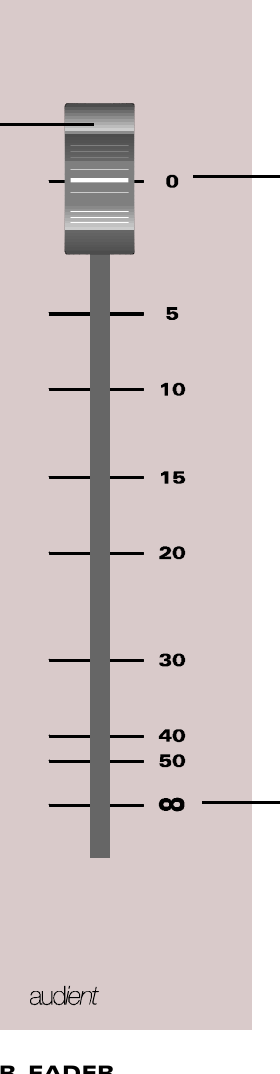

मास्टर फेडर स्टीरियो आउटपुट कंट्रोल करता है। चैनल फेडर्स के विपरीत, इसकी 0 dB पोज़िशन travel के टॉप पर है क्योंकि इसका primary purpose मिक्स के end पर fade-out create करना है।

नॉर्मल ऑपरेटिंग conditions में फेडर को 0 dB पर fully open होना चाहिए। यदि इसे significantly पीछे pull करना पड़ रहा हो, तो ओरिजिनल मैनुअल के अनुसार मिक्स बस को फ़ीड करने वाले लेवल्स बहुत high हैं और सिग्नल पाथ में पहले reduce किए जाने चाहिए।

फेडर travel के बॉटम पर सिग्नल पाथ बंद हो जाता है और कोई सिग्नल pass नहीं होता।
