पावर Supply
मूल ASP8024 मैनुअल पावर सप्लाई model के बारे में internally inconsistent है। पेज 5 एक ASP8700 PSU का उल्लेख करता है, जबकि पेजेज़ 6 और 53 ASP8120 का उल्लेख करते हैं। इस पेज पर कंट्रोल्स और specifications पेजेज़ 6 और 53 पर दी ASP8120 जानकारी reproduce करते हैं। Model-specific निर्देश फ़ॉलो करने से पहले अपने कंसोल में fitted PSU का model number जाँचें, और different PSU models को interchangeable न मानें।

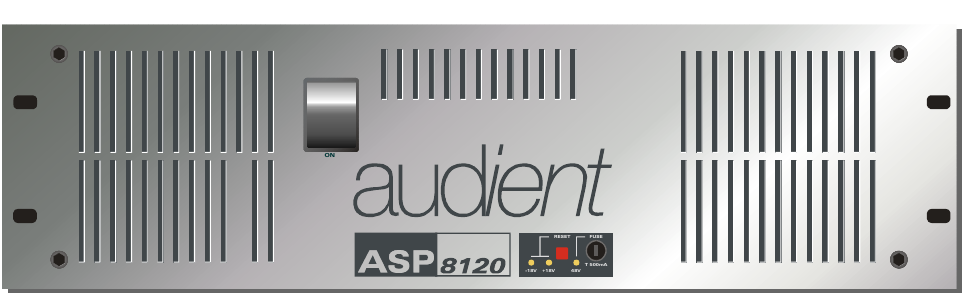

ASP8120 कंट्रोल्स और indicators
ओरिजिनल मैनुअल में described ASP8120 एक 3U rack-mounting पावर सप्लाई है। इसके कंट्रोल्स हैं:
- ON/OFF स्विच
- +18 V and -18 V rails के लिए reset स्विच
- रियर पैनल पर मेन्स-voltage selector
Three LEDs +18 V, -18 V and +48 V पावर rails की presence indicate करते हैं। PSU-स्टेटस इंडिकेटर्स कंसोल के मास्टर-मीटर सेक्शन पर भी दिए गए हैं।
ओरिजिनल फ्रंट-पैनल drawing additionally 48 V rail के लिए T500 mA fuse label करती है। यह नीचे described मेन्स fuse ratings से अलग है।
Cooling और कंसोल कनेक्शन
Two low-noise, slow-running fans PSU को cool करते हैं ताकि ओरिजिनल मैनुअल के अनुसार इसे सामान्यतः कंसोल के एक ही रूम में रखा जा सके।
कंसोल को PSU से कनेक्ट करने के लिए 4 metre पावर सप्लाई केबल supplied है।
ओरिजिनल मैनुअल में directly conflicting placement निर्देश हैं। पेज 6 कहता है कि पावर सप्लाई को floor पर कभी न रखें, जबकि पेज 53 कहता है कि इसे directly on a floor रखा जा सकता है।
क्योंकि सोर्स स्वयं contradictory है, यह web मैनुअल कोई floor-specific recommendation नहीं देता। सभी पावर सप्लाई ventilation slots और fans unobstructed रखें, और PSU को इस तरह इंस्टॉल या पोज़िशन करें कि adequate airflow बना रहे।
Mains voltage और fuse ratings
ओरिजिनल मैनुअल के पेज 6 पर described ASP8120 के लिए:
| Voltage-selector position | Operating range | Mains fuse |
|---|---|---|
| 230 V | 210–250 V | 1 1/4 inch T8A |
| 115 V | 105–125 V | 1 1/4 inch T16A |
Stated voltage रेंजेस के बाहर यूनिट operate न करें। 100 V operation के लिए ओरिजिनल मैनुअल user को अपने डीलर से contact करने की निर्देश देता है।
यूज़ से पहले जाँचें कि PSU के rear पर voltage selector लोकल मेन्स supply के लिए correctly सेट है। Mains fuse को हमेशा चुना हुआ voltage के लिए specified एक ही type और rating से रिप्लेस करें।
यदि मेन्स fuse फेल हो, तो ओरिजिनल मैनुअल fuse रिप्लेस करने से पहले मेन्स-voltage सेटिंग, मेन्स cord और मेन्स supply चेक करने की advice देता है।
ओरिजिनल कंसोल safety और इंस्टॉलेशन requirements के लिए Installation और सुरक्षा देखें।
