इनपुट Strip कनेक्शन्स

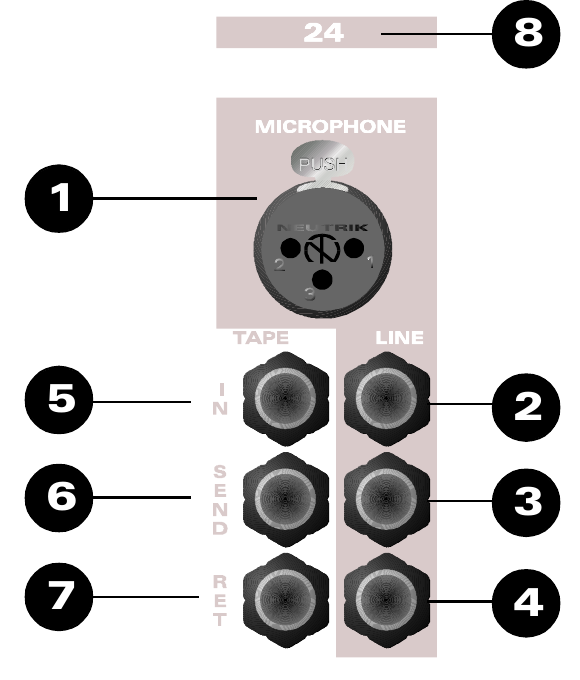

Rear-mounted कनेक्टर पैनल वह स्थान है जहाँ इनपुट, आउटपुट और इन्सर्ट-point कनेक्टर्स स्थित हैं। माइक्रोफ़ोन इनपुट XLR कनेक्टर का उपयोग करता है, जबकि लाइन इनपुट, tape इनपुट और इन्सर्ट सेंड्स तथा रिटर्न्स 1/4-inch TRS (Tip, Ring और Sleeve) jack sockets का उपयोग करते हैं।

1. MICROPHONE INPUT - माइक्रोफ़ोन्स या अन्य लो-लेवल इनपुट्स के लिए।
2. LINE INPUT - माइक्रोफ़ोन इनपुट की जगह सिलेक्ट किया जा सकता है और हाई-लेवल लाइन सोर्सेज़ के लिए उपयुक्त है।
3. MIC/LINE INSERT SEND - माइक्रोफ़ोन और लाइन इनपुट के लिए इन्सर्ट सेंड। यहाँ सिग्नल हमेशा present रहता है और इसे additional आउटपुट के रूप में उपयोग किया जा सकता है। यहाँ केवल Mic/Line सिग्नल आता है और FLIP से प्रभावित नहीं होता।
4. MIC/LINE INSERT RETURN - इन्सर्ट यूज़ में होने पर एक्सटर्नल प्रोसेसिंग इक्विपमेंट का सिग्नल यहाँ कनेक्ट करें।
5. TAPE INPUT - multi-track tape recorder के आउटपुट के लिए intended, हालांकि यह किसी भी हाई-लेवल लाइन सोर्स के लिए उपयुक्त है।
6. TAPE INSERT SEND - tape इनपुट के लिए इन्सर्ट सेंड। यहाँ सिग्नल हमेशा present रहता है और इसे additional आउटपुट के रूप में उपयोग किया जा सकता है। यहाँ केवल Tape सिग्नल आता है और FLIP से प्रभावित नहीं होता।
7. TAPE INSERT RETURN - इन्सर्ट यूज़ में होने पर एक्सटर्नल प्रोसेसिंग इक्विपमेंट का सिग्नल यहाँ कनेक्ट करें।
8. CHANNEL IDENTIFICATION NUMBER।
