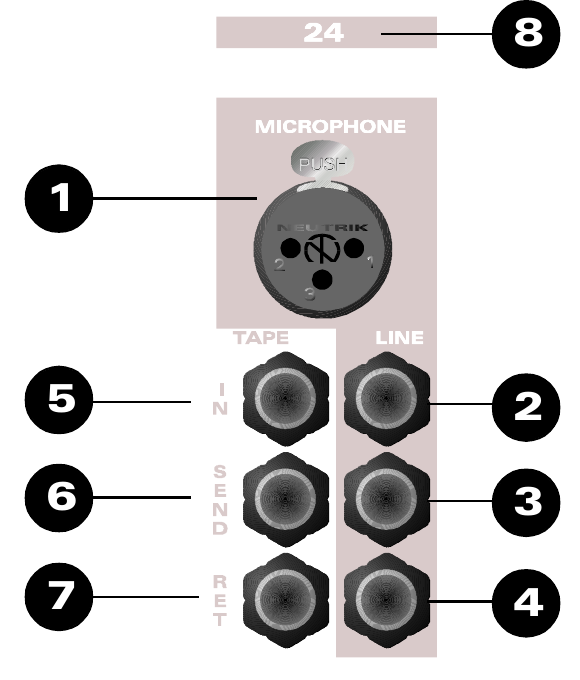

入力 Strip 接続

リアパネルのコネクターパネルに、入力、出力、インサートポイントの各コネクターがあります。マイク入力は XLR、Line 入力／Tape 入力／インサートセンド／リターンは 1/4インチ TRS（Tip、Ring、Sleeve）ジャックを使用します。

MICROPHONE INPUT — マイクなどの低レベル信号源用。
LINE INPUT — マイク入力の代わりに選択でき、ラインレベル信号源に適しています。
MIC/LINE INSERT SEND — マイク／Line 入力用インサートセンド。常に信号があり追加出力としても使用できます。Mic/Line 信号のみが現れ、FLIP の影響を受けません。
MIC/LINE INSERT RETURN — Insert 使用時の外部プロセッシング機器リターンを接続します。
TAPE INPUT — マルチトラックレコーダーの出力を想定していますが、任意のラインレベル信号源にも使用できます。
TAPE INSERT SEND — Tape 入力用インサートセンド。常に信号があり追加出力としても使用できます。Tape 信号のみが現れ、FLIP の影響を受けません。
TAPE INSERT RETURN — Insert 使用時の外部プロセッシング機器リターンを接続します。
CHANNEL IDENTIFICATION NUMBER。
