Master Section 接続

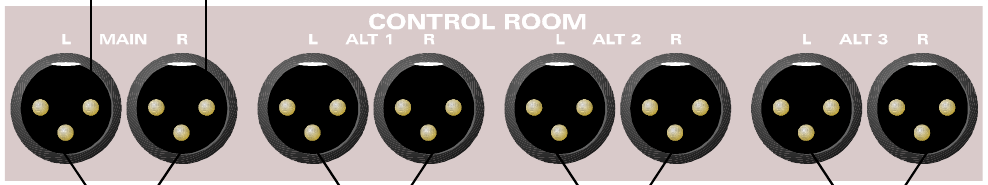

Control ルームコネクター
コントロールルームのスピーカー出力は Main + 3つの Alternative 出力で、コントロールサーフェスから選択します。各出力はステレオで別々の左/右コネクターを使用します。
コンソールにはパワーアンプが内蔵されていません。パッシブスピーカーは適切な外部パワーアンプを介して接続し、パワードスピーカーはその入力へ直接接続してください。

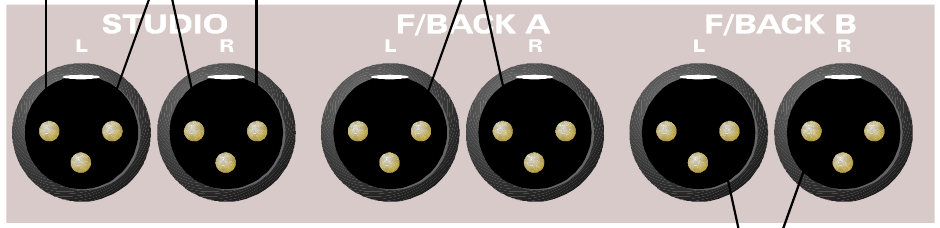

スタジオ／フォールドバックコネクター
Studio Loudspeaker、Foldback A、Foldback B 出力はそれぞれ別々の左/右コネクターを持つステレオ XLR 出力です。各出力の信号はコントロールサーフェスで選択したソースによって決まります。
コンソールはパワーアンプを内蔵していません。Foldback は通常ヘッドホン feed に使用しますが、これらはラインレベル出力のため適切な外部アンプが必要です。ヘッドホン／パッシブスピーカーを直接駆動するための出力ではありません。Self-電源投入 loudspeakers は入力へ直接接続できます。

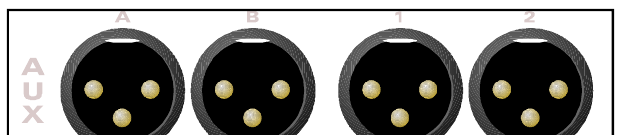

AUX コネクター
パネルには Auxiliary A、Auxiliary B、Auxiliaries 1 through 12 用 XLR コネクターがあります。すべてモノラル、ラインレベル、完全バランス出力です。ソース図では見やすさのためすべての番号付き出力は表示されていません。
AUX 出力は通常 reverb など外部プロセッシングへ送ります。AUX A/B は通常 Foldback システムのフィードですが追加エフェクトセンドとしても使用できます。

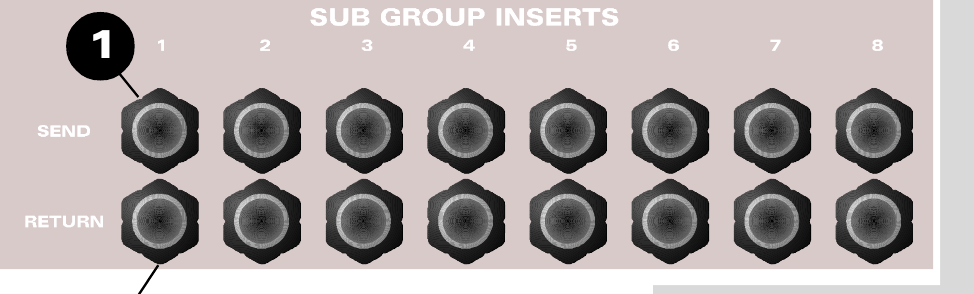

サブグループインサートコネクター
8 サブグループインサートポイントがあります。各サブグループに INSERT SEND／INSERT RETURN があります。
センド出力には常に信号が存在します。必要に応じて Insert Returns をミックスダウン時のステレオ Mix バスへの基本的な追加入力として使用できます。例えばサブミキサー／サンプラー出力を接続できます。

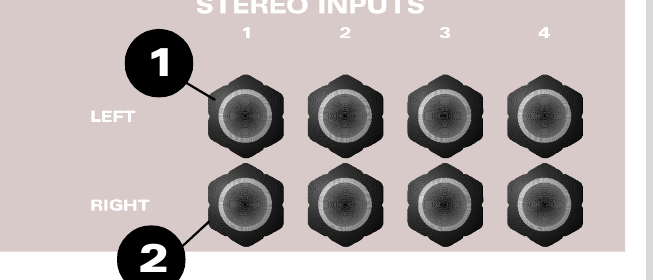

ステレオ入力コネクター
4 ステレオリターンがあり、それぞれ左/右 TRS ジャック入力を備えます。モノラルソースは 左 入力に接続してください。左入力は右へノーマル接続され、信号がステレオリターンの両側面へ送られます。右入力にプラグを挿すとノーマル接続が切れます。

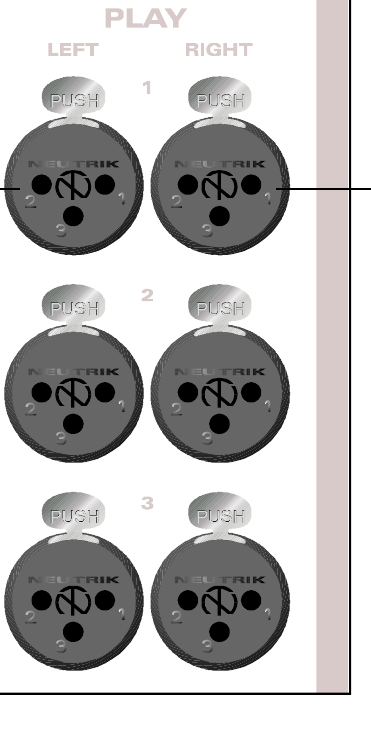

Play 入力
Play 入力はモニタリングシステムへの外部入力です。3 入力すべてが Control Room モニタリングソースとして使用できます。Play 1／Play 2 は Studio モニタリング／Foldback システムのソースにも選択できます。
各 Play 入力に別々の左/右コネクターがあります。

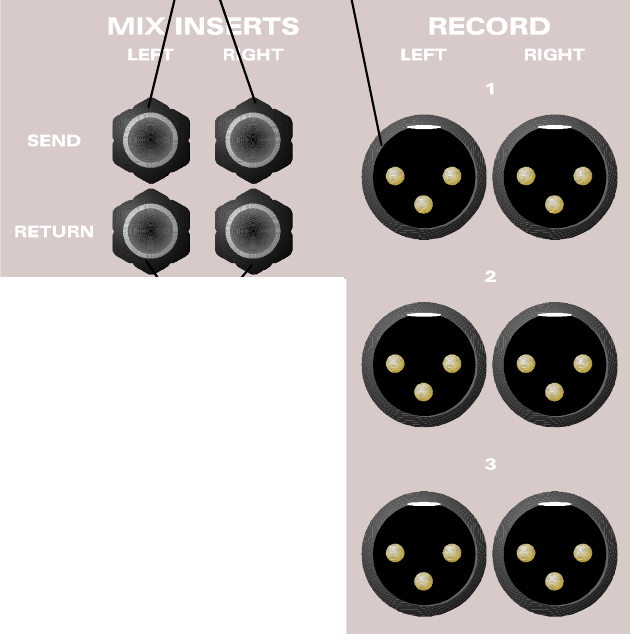

Main 出力
ステレオ MIX OUTPUT コネクターは3 セットあります。ソースでは最大3台のステレオ録音機器を接続できると説明されていますが、必要に応じてその他送信先にも使用できます。
関連する Mix インサートポイントにより最終ミックスプロセッサーを MIX 経路に挿入できます。Insert ポイントは MIX コンプレッサー/limiter の前です。個別の左/右 MIX INSERT SEND／MIX INSERT RETURN ジャックがあります。

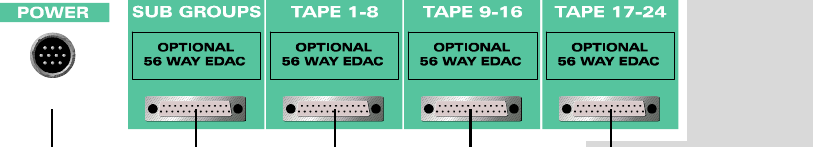

Multi-トラックコネクター
マルチトラックレコーダーセンドは3つの多極コネクターに分かれ、各コネクターが8 グループ出力を伝送します。
- トラック 1–8
- トラック 9–16
- トラック 17–24
8 サブグループ出力は4つ目の多極コネクターにあります。標準 D-sub 配線は以下です。マルチトラックセンド／サブグループ出力は有償オプションとして 56-pin EDAC 多極コネクターも利用できました。オプションパッチベイ装着コンソールには EDAC コネクターオプションはありません。
同じパネルにコンソール Power Input コネクターもあります。元のマニュアルから保持した電源情報は 電源 Supply を参照してください。
Multi-ピン接続
| 信号番号 | +VE D-sub | +VE EDAC | -VE D-sub | -VE EDAC | シールド D-sub | シールド EDAC |
|---|---|---|---|---|---|---|
| 1/9/17 | 24 | A | 12 | E | 25 | F |
| 2/10/18 | 10 | C | 23 | B | 11 | H |
| 3/11/19 | 21 | D | 9 | K | 22 | J |
| 4/12/20 | 7 | P | 20 | V | 8 | N |
| 5/13/21 | 18 | Z | 6 | d | 19 | U |
| 6/14/22 | 4 | c | 17 | f | 5 | Y |
| 7/15/23 | 15 | j | 3 | n | 16 | m |
| 8/16/24 | 1 | t | 14 | y | 2 | s |
指定されていないピンは unconnected です。すべての画面接続はコンソール内部で joined され metalwork アースへ接続されます。
パッチベイ搭載コンソールでは tie-ライン接続 25–32／以降のグループも同じ配線規格を使用します。パッチベイ搭載コンソールにはオプション EDAC コネクターはありません。
