마스터 섹션 연결
컨트롤 룸 커넥터

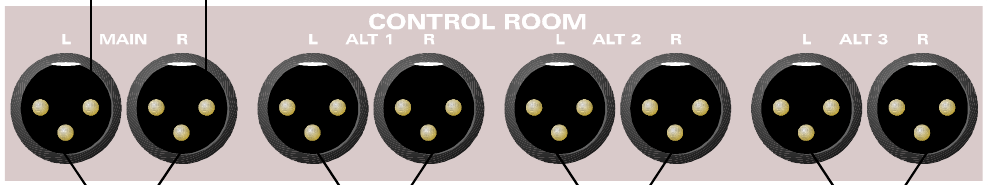

컨트롤 룸 라우드스피커 출력은 Main 출력과 컨트롤 표면에서 선택하는 세 개의 Alternative 출력으로 구성됩니다. 각 출력은 스테레오이며 좌우 커넥터가 별도로 있습니다.
콘솔에는 파워 앰프가 내장되어 있지 않습니다. 패시브 라우드스피커는 적절한 외부 파워 앰프를 통해 연결하고, 셀프 파워드 라우드스피커는 해당 입력에 직접 연결하십시오.
Studio 및 Foldback 커넥터

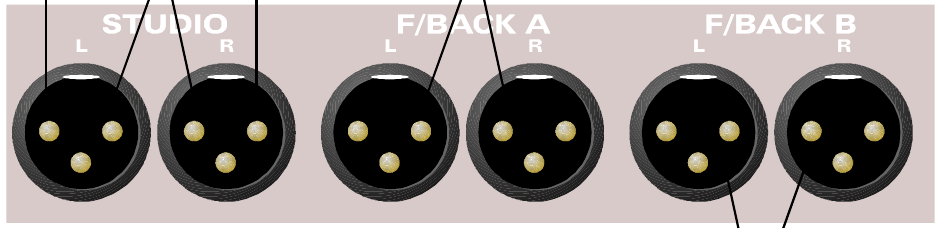

Studio Loudspeaker, Foldback A, Foldback B 출력은 각각 좌우 커넥터가 분리된 스테레오 XLR 출력입니다. 각 출력에 나타나는 신호는 컨트롤 표면에서 선택한 소스에 따라 달라집니다.
콘솔에는 파워 앰프가 내장되어 있지 않습니다. Foldback은 일반적으로 헤드폰 피드로 사용되며, 이 라인 레벨 출력에는 적절한 외부 증폭이 필요하고 헤드폰이나 패시브 라우드스피커를 직접 구동하도록 설계되지 않았습니다. 셀프 파워드 라우드스피커는 해당 입력에 직접 연결할 수 있습니다.
Aux 커넥터

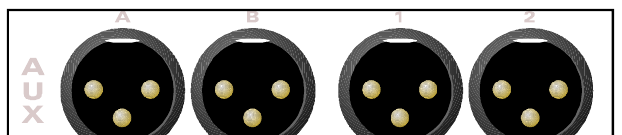

패널에는 Auxiliary A, Auxiliary B, Auxiliaries 1–12용 XLR 커넥터가 있습니다. 모든 Aux는 모노, 라인 레벨, 완전 밸런스드 출력입니다. 명확성을 위해 소스 그림에는 일부 번호형 출력이 표시되지 않았습니다.
Aux 출력은 일반적으로 리버브 장치와 같은 이펙트를 공급하는 데 사용됩니다. Auxiliary A와 B는 일반적으로 Foldback 시스템 피드로 사용되지만 추가 이펙트 센드로도 사용할 수 있습니다.
서브그룹 인서트 커넥터

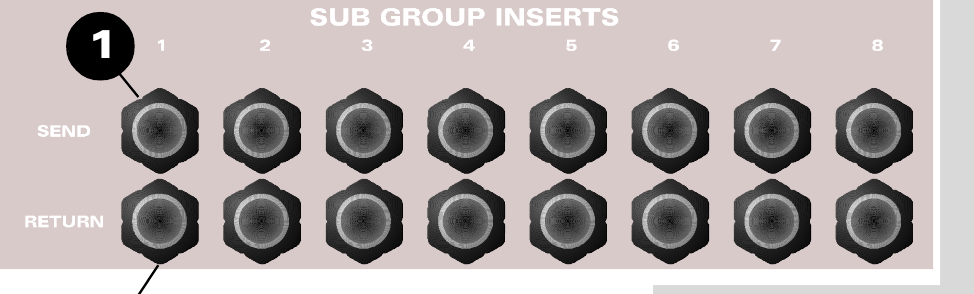

8개의 서브그룹 인서트 포인트가 있습니다. 각 서브그룹에는 INSERT SEND와 INSERT RETURN이 있습니다.
Send 출력에는 항상 신호가 존재합니다. 필요한 경우 Insert Return을 믹스다운 중 서브믹서나 샘플러 등의 신호를 받는 매우 기본적인 스테레오 Mix 버스 입력으로 사용할 수도 있습니다.
스테레오 입력 커넥터

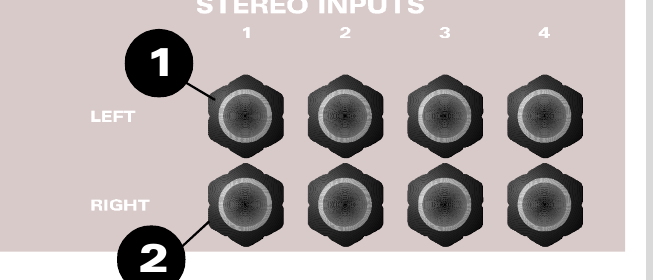

스테레오 리턴은 4개이며 각각 좌우 TRS 잭 입력을 갖습니다. 모노 소스를 사용하는 경우 Left 입력에 연결하십시오. Left 입력은 Right로 노멀링되어 신호가 스테레오 리턴의 양쪽에 공급됩니다. Right 입력에 플러그를 삽입하면 이 노멀링 연결이 해제됩니다.
Play 입력

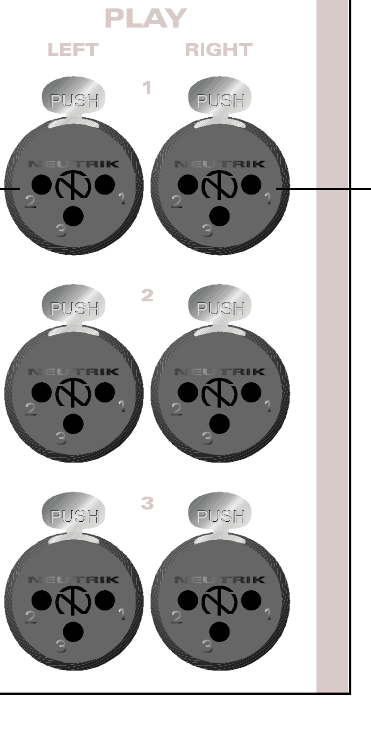

Play Inputs는 모니터링 시스템용 외부 입력입니다. 세 입력 모두 Control Room 모니터링 시스템의 소스로 사용할 수 있습니다. Play 1과 Play 2는 Studio 모니터링 및 Foldback 시스템의 소스로도 선택할 수 있습니다.
각 Play 입력에는 좌우 커넥터가 별도로 있습니다.
메인 출력

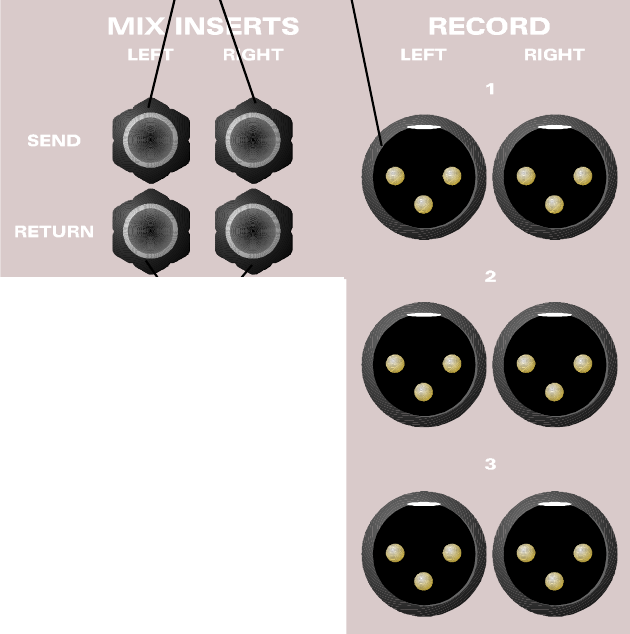

스테레오 MIX OUTPUT 커넥터는 세 세트가 있습니다. 소스에서는 최대 세 대의 스테레오 레코딩 장비를 연결할 수 있다고 설명하지만, 필요에 따라 다른 대상으로도 사용할 수 있습니다.
관련 Mix 인서트 포인트를 통해 최종 Mix 프로세서를 MIX 경로에 삽입할 수 있습니다. 인서트 포인트는 MIX 컴프레서/리미터 앞에 위치합니다. 좌우 MIX INSERT SEND 및 MIX INSERT RETURN 잭이 별도로 제공됩니다.
멀티트랙 커넥터

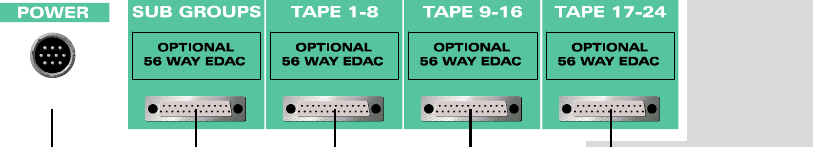

멀티트랙 레코더 Send는 각각 8개의 Group 출력을 전달하는 세 개의 멀티폴 커넥터로 나뉩니다:
- 트랙 1–8
- 트랙 9–16
- 트랙 17–24
8개의 서브그룹 출력은 네 번째 멀티폴 커넥터에 제공됩니다. 표준 D-sub 배선은 아래에 표시되어 있습니다. 멀티트랙 Send 및 서브그룹 출력은 56핀 EDAC 멀티폴 커넥터 옵션으로도 제공되었습니다. 옵션 패치베이가 장착된 콘솔에는 EDAC 커넥터 옵션이 없습니다.
같은 패널에는 콘솔 Power Input 커넥터도 있습니다. 원래 매뉴얼에서 유지된 전원 공급 장치 정보는 전원 공급 장치를 참조하십시오.
멀티핀 연결
| 신호 번호 | +VE D-sub | +VE EDAC | -VE D-sub | -VE EDAC | Screen D-sub | Screen EDAC |
|---|---|---|---|---|---|---|
| 1/9/17 | 24 | A | 12 | E | 25 | F |
| 2/10/18 | 10 | C | 23 | B | 11 | H |
| 3/11/19 | 21 | D | 9 | K | 22 | J |
| 4/12/20 | 7 | P | 20 | V | 8 | N |
| 5/13/21 | 18 | Z | 6 | d | 19 | U |
| 6/14/22 | 4 | c | 17 | f | 5 | Y |
| 7/15/23 | 15 | j | 3 | n | 16 | m |
| 8/16/24 | 1 | t | 14 | y | 2 | s |
지정되지 않은 모든 핀은 연결되지 않습니다. 모든 실드 연결은 콘솔 내부에서 서로 연결되어 금속 섀시 접지에 연결됩니다.
패치베이 장착 콘솔의 경우 Tie-line 연결 25–32 및 이후 그룹도 동일한 배선 규격을 따릅니다. 패치베이 장착 콘솔에는 옵션 EDAC 커넥터가 없습니다.
