라우팅 및 Aux

라우팅 섹션은 SF 경로에서 신호를 받아 일반적으로 멀티트랙 레코더 입력에 연결되는 Group 출력으로 라우팅합니다. Group 1–8은 8개의 서브그룹으로 이어지는 병렬 경로도 갖습니다. 이 서브그룹은 최종 믹스다운을 위해 채널을 미리 Mix하거나 8트랙 레코더용 Send로 사용할 수 있습니다.

24개의 Group 출력이 있으며 12개의 라우팅 버튼과 SHIFT 버튼으로 접근합니다. 여러 출력에 동시에 라우팅할 수 있습니다. 홀수 및 짝수 출력을 선택하면 Pan으로 스테레오 이미지 내 신호 위치를 조절할 수 있습니다.

LF 스위치는 라우팅 소스를 SF 경로에서 LF 경로로 이동하며 Track Bouncing에 유용할 수 있습니다. PAN이 눌린 상태에서 홀수 및 짝수 Group 라우팅을 선택하면 포스트 페이드, 포스트 팬 LF 신호가 선택한 Group 출력으로 보내집니다.

패널 컨트롤 수와는 별개로 14개의 Aux 출력이 있습니다. 스위치를 사용해 컨트롤을 두 Aux 쌍 사이에 할당합니다. 예를 들어 Aux 1 및 2 컨트롤을 7 및 8용으로 전환할 수 있습니다. Aux는 SF 경로로 전환할 수 있습니다. Aux A와 B도 같은 방식으로 동작하지만 주로 Foldback 시스템용 Send로 사용됩니다.

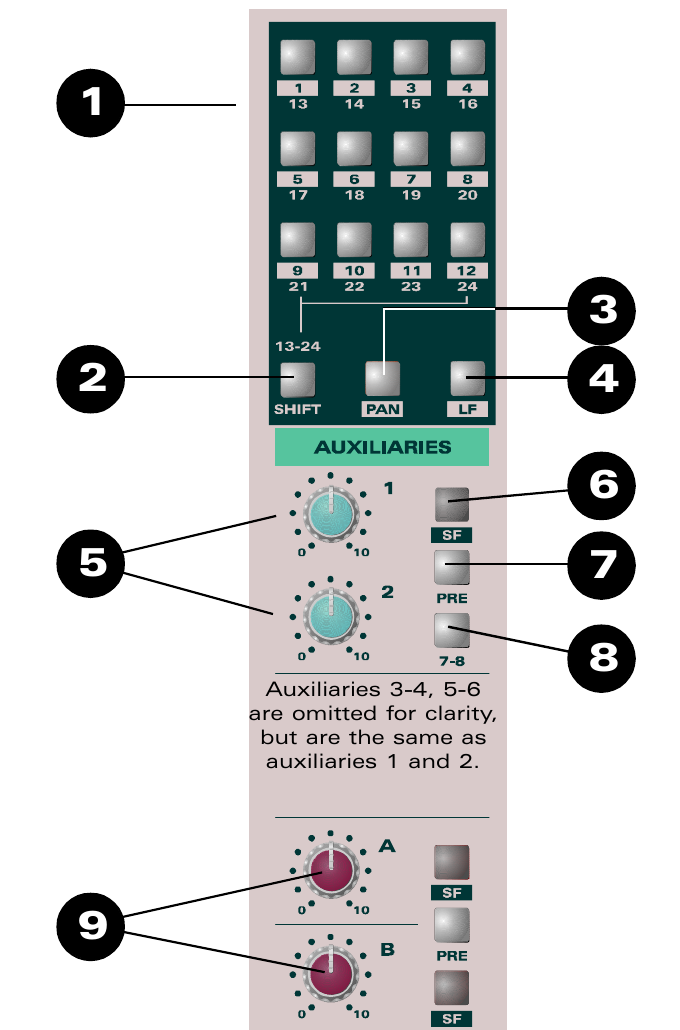

컨트롤

1. ROUTING SWITCHES는 SF 신호를 보낼 Group 출력을 선택합니다. 처음 8개의 스위치는 8개의 Subgroup에도 라우팅합니다.
2. SHIFT는 Group 출력 13–24에 접근합니다.
3. PAN은 홀수 및 짝수 Group 사이에서 신호를 패닝할 수 있게 합니다.
4. LF는 라우팅 스위치로 보내는 SF 신호를 LF 경로의 신호로 대체합니다.
5. LEVEL은 Aux 출력으로 보내는 레벨을 조절합니다.
6. SF는 Aux로 공급되는 신호를 SF 신호 경로에서 가져오도록 합니다.
7. PRE는 Aux 신호를 포스트 페이더 대신 프리 페이더에서 가져오도록 합니다.
8. 7–8은 신호를 Aux 1–2 대신 Aux 7–8로 라우팅합니다.
9. AUXILIARIES A 및 B는 다른 Aux와 동일하게 동작하지만 각각 독립적으로 SF 경로로 전환할 수 있습니다.

명확성을 위해 소스 그림에서는 Aux 3–4 및 5–6이 생략되어 있지만 Aux 1 및 2와 동일하게 동작합니다.
