패치베이

패치베이​

옵션 ASP8024PB 패치베이 시스템은 표준 콘솔 후면에 제공되는 연결과 추가 패치 포인트를 전면 패널에서 사용할 수 있게 합니다. 패칭은 TT 사이즈 잭으로 구현되며 스튜디오 시스템 인터페이스에는 D-sub 커넥터를 사용합니다.

불필요한 패칭을 피하기 위해 모든 기본 신호 경로는 완전히 노멀링되어 있으며, 기능별 패치 포인트 블록은 식별하기 쉽도록 수평으로 배치됩니다. 두 대의 24트랙 장비를 연결할 수 있으며 패치베이에는 기본으로 144개의 Tie Line이 제공됩니다.

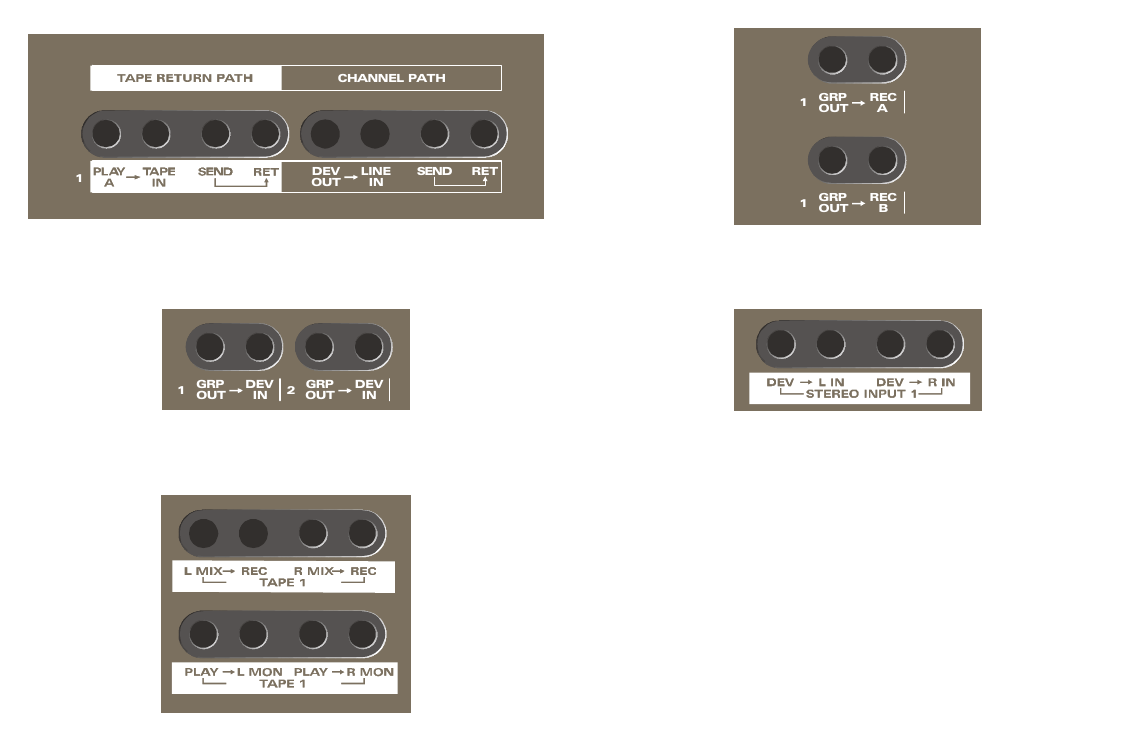

ASP8024 옵션 패치베이 개요

1. Tape Return 경로​

두 대의 24트랙 장비를 사용할 수 있습니다. Tape Machine A 재생 신호는 해당 D-sub 인터페이스에서 채널 1–24의 Tape 입력으로 노멀링됩니다. Tape Machine B 재생 신호는 채널 25 이후로 노멀링되며, 채널이 그만큼 장착된 경우 최대 48까지 지원합니다.

2. 채널 경로​

신디사이저 같은 외부 장치를 위한 후면 패널 잭 소켓이 제공됩니다. 이 신호는 패치베이에서 Device Output으로 사용할 수 있으며 채널 Line 입력으로 노멀링됩니다.

3. 멀티트랙 Send​

두 24트랙 장비로 보내는 Send는 24개의 Bus 출력에서 노멀링됩니다. Machine Send는 Channel Insert Send, Subgroup 및 기타 포인트에서 오버패치할 수 있습니다.

4. Stereo Input​

리버브와 같은 스테레오 장치 출력은 콘솔 후면의 1/4인치 잭 소켓을 통해 연결되며 패치 잭을 통해 4개의 Stereo Input으로 노멀링됩니다.

5. 서브그룹​

8개의 Subgroup 출력은 D-sub 커넥터로 노멀링되며 비선형 편집 시스템과 같은 장치에 출력을 제공하는 데 사용할 수 있습니다.

6. Stereo Tape​

Stereo Tape 장비는 후면 패널 XLR 커넥터로 연결됩니다. XLR로 오가는 신호는 패치베이를 통해 각각 Mix 출력에서, 그리고 Two-track Monitor Return으로 노멀링됩니다.

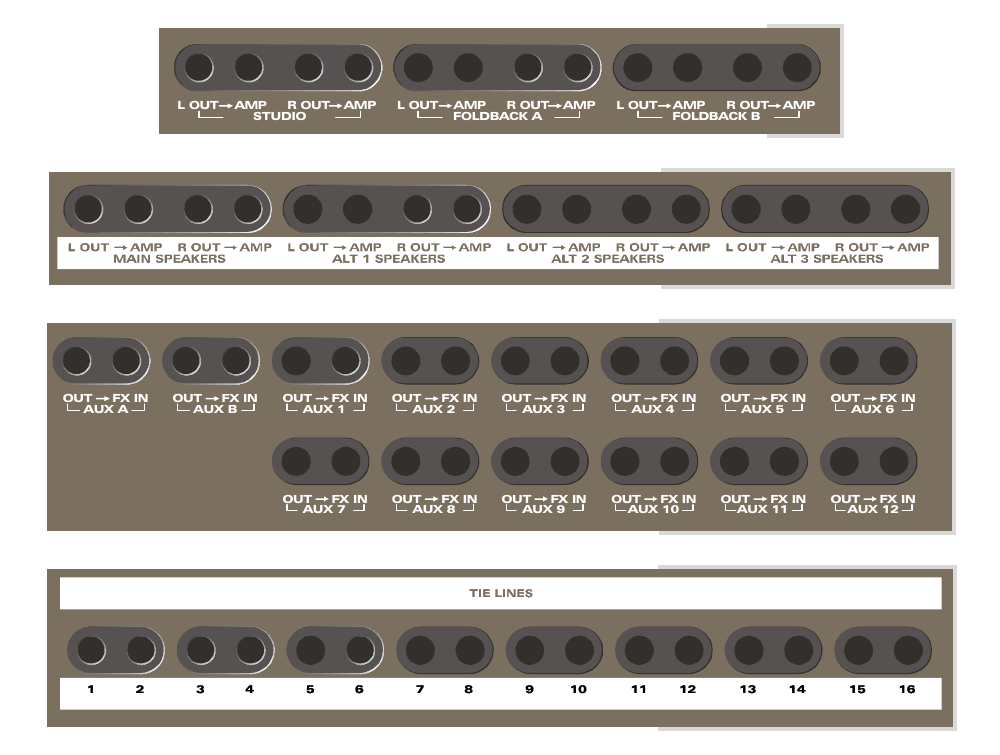

ASP8024 패치베이 Studio, Foldback, Control Room, Aux 및 Tie-line 라우팅

7. Studio/Foldback​

Foldback 및 Studio Speaker 앰프로 보내는 출력은 후면 XLR에서 종단되며 패치베이를 통해 해당 콘솔 Send에서 노멀링됩니다.

8. Control Room​

Control Monitor Speaker 앰프로 보내는 신호는 패치베이를 통해 후면 패널 XLR로 노멀링됩니다.

9. Aux​

외부 프로세싱 장치로 보내는 신호는 콘솔 Aux 출력에서 후면 XLR로 노멀링됩니다.

10. Tie Line​

Tie Line은 후면의 D-sub 커넥터에서 종단됩니다. Tie Line PCB에서 각 잭 쌍 뒤의 위치에 와이어 링크 두 개를 장착하면 Tie Line 쌍을 노멀링할 수 있습니다.

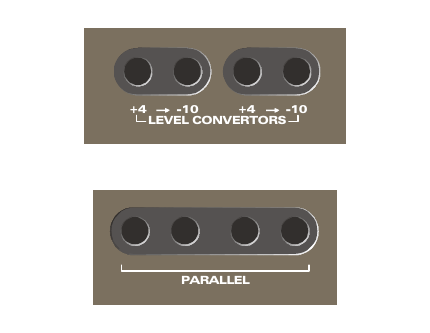

ASP8024 패치베이 Level Converter 및 Parallel

11. 레벨 컨버터​

두 쌍의 패시브 레벨 컨버터가 제공됩니다. +4 dBu 잭에 연결된 저임피던스 출력 신호는 -10 dBV로 감쇠되어 세미프로 장비 입력을 구동하는 데 적합합니다.

12. Parallel​

여러 입력을 병렬 연결하기 위한 4-way Parallel 두 세트가 제공됩니다.

출력을 서로 연결하지 마십시오

Parallel 잭을 사용해 출력을 서로 연결하지 마십시오. 원본 ASP8024 매뉴얼은 이렇게 하면 출력끼리 단락된다고 경고합니다.

패치베이 커넥터 패널​

ASP8024PB 패치베이 시스템이 장착된 콘솔의 스튜디오 시스템 연결은 일반적으로 표준 콘솔과 유사한 방식으로 후면 및 하단 커넥터 패널을 통해 이루어집니다.

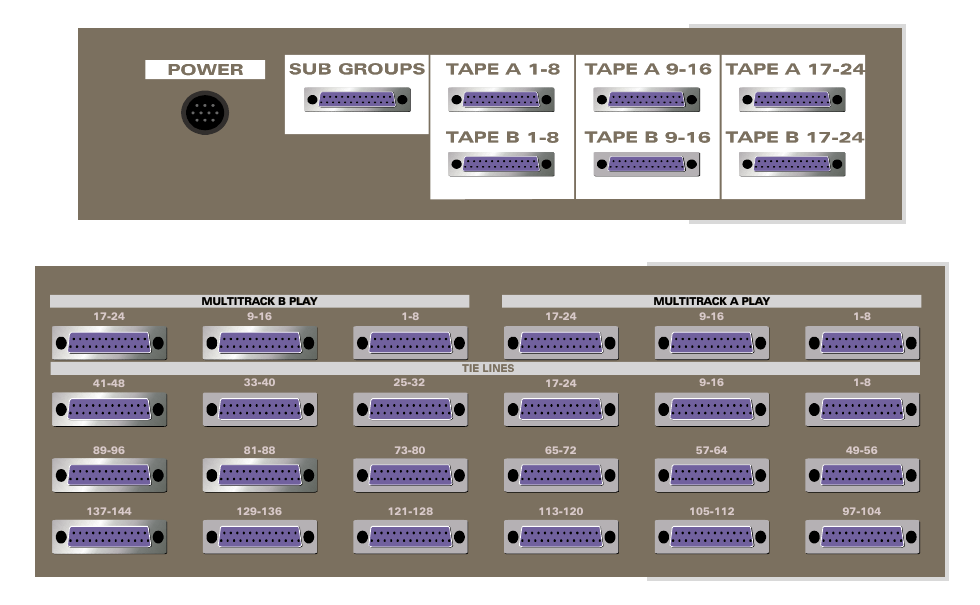

ASP8024PB 패치베이 커넥터 패널 레이아웃

채널 연결​

Microphone Input XLR 및 Line Input 잭 커넥터는 표준 콘솔과 마찬가지로 각 Input Strip 뒤의 후면 커넥터 패널에 있습니다. Tape Input과 Insert Send/Return 잭은 생략됩니다.

마스터 연결​

Master Module과 관련된 XLR 및 잭 커넥터는 표준 콘솔과 동일하게 배치되지만, 패치베이에 포함되므로 Subgroup Insert Send/Return 잭은 생략됩니다.

멀티트랙 Record/Subgroup 연결​

이 연결은 PSU 커넥터 옆 콘솔 하단에 있습니다. 모든 콘솔 인터페이스는 커넥터당 8개 신호를 전달하는 Tascam DA88 규격으로 배선된 암 D-sub 타입입니다.

소스 커넥터 패널 도면에는 다음이 표시됩니다:

  • Power 커넥터
  • Sub Groups 커넥터
  • 채널 1–8, 9–16, 17–24용 Tape A Record 커넥터
  • 채널 1–8, 9–16, 17–24용 Tape B Record 커넥터

멀티트랙 Play 및 Tie Line 연결​

이 연결은 패치베이 섹션 뒤쪽 후면 패널에 있습니다. 모든 커넥터는 Tascam DA88 규격으로 배선된 암 D-sub입니다.

소스 커넥터 패널 도면은 멀티트랙 Playback 커넥터를 다음과 같이 표시합니다:

장비Playback 커넥터 그룹
Multitrack A1–8, 9–16, 17–24
Multitrack B1–8, 9–16, 17–24

144개의 Tie Line은 8채널 D-sub 그룹으로 제공됩니다. 후면 패널 도면에는 이 그룹이 1–8부터 137–144까지 표시되어 있습니다.
