Patchbay

Patchbay​

可选的 ASP8024PB Patchbay 系统可从前面板访问标准调音台后部提供的连接，同时增加额外 Patch Point。Patch 使用 TT 尺寸插孔实现，并通过 D-sub 接口与录音室系统连接。

所有默认信号路径均完全 Normalled，以避免不必要的 Patch；功能 Patch Point Block 横向排列，便于识别。系统支持两台 24 轨设备，并标配 144 条 Tie-Line。

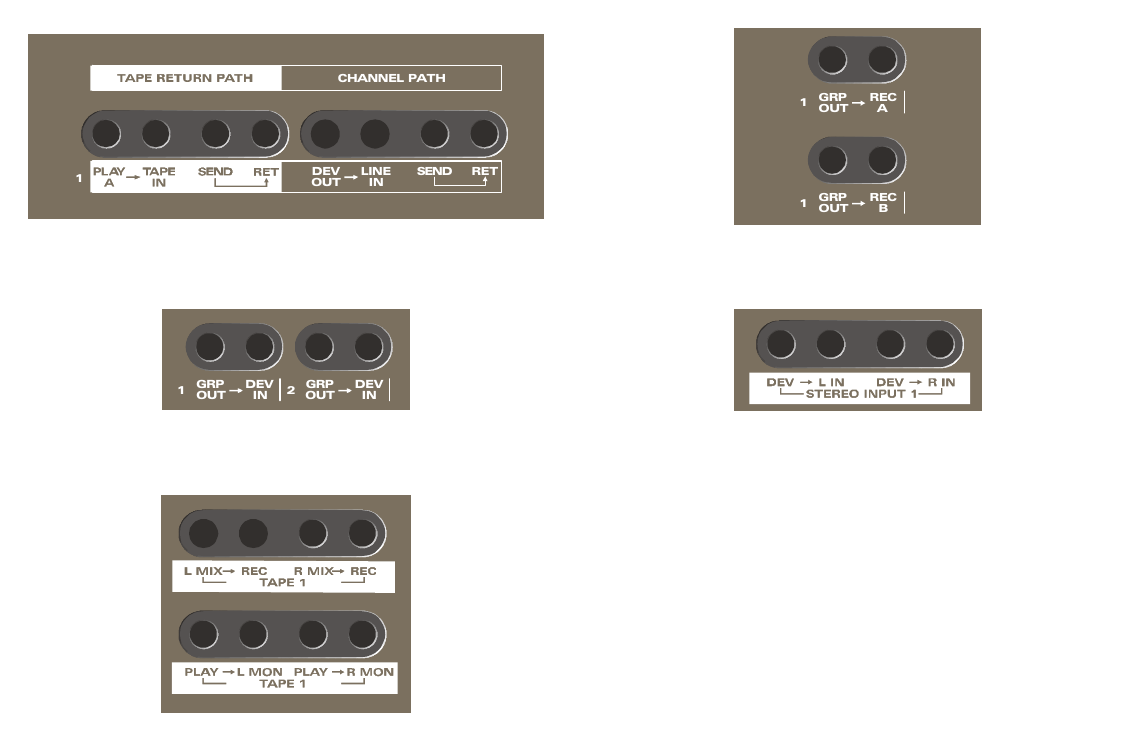

ASP8024 可选 Patchbay 总览

1. Tape Return 路径​

系统支持两台 24 轨设备。Tape Machine A 的回放信号从对应 D-sub 接口 Normal 至通道 1–24 的 Tape 输入。Tape Machine B 的回放信号 Normal 至通道 25 以后，如果调音台安装了足够通道，则最多到 48。

2. Channel 路径​

后面板提供 Jack 插孔，可连接合成器等外部设备。该信号在 Patchbay 上作为 Device Output 提供，并 Normal 至 Channel Line Input。

3. Multitrack Send​

发送至两台 24 轨设备的信号均从 24 路 Bus Output Normal 连接。Machine Send 可通过 Overpatch 改接至 Channel Insert Send、Subgroup 和其他 Patch Point。

4. Stereo Input​

混响器等立体声设备的输出通过调音台后部的 1/4 英寸 Jack 接口接入，并经 Patch Jack Normal 至四组 Stereo Input。

5. Subgroup​

八路 Subgroup 输出 Normal 至一个 D-sub 接口，可用于馈送非线性编辑系统等设备。

6. Stereo Tape​

立体声磁带机通过后面板 XLR 接口连接。来自 XLR 和送往 XLR 的信号通过 Patchbay Normal，分别连接自 Mix Output 以及送往 Two-Track Monitor Return。

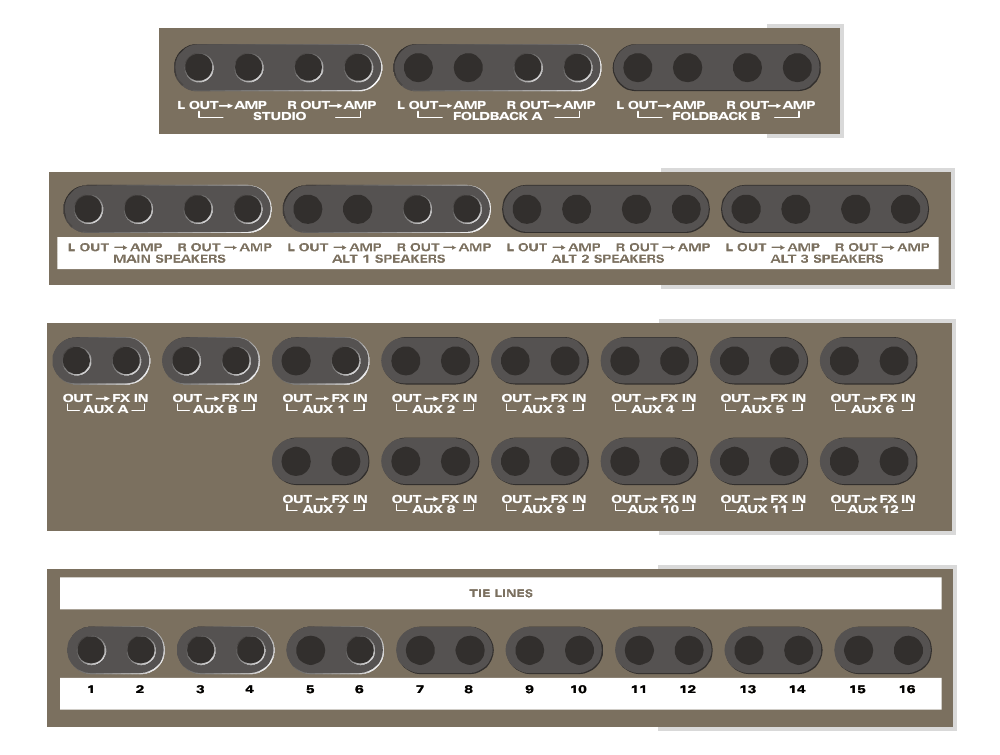

ASP8024 Patchbay Studio、Foldback、Control Room、Aux 和 Tie-Line 路由

7. Studio/Foldback​

发送至 Foldback 和 Studio Speaker 放大器的输出在后部 XLR 接口终接，并通过 Patchbay 从相应调音台 Send Normal 连接。

8. Control Room​

发送至 Control Monitor Speaker 放大器的信号通过 Patchbay Normal 至后面板 XLR 接口。

9. Auxiliaries​

发送至外部处理设备的信号从调音台 Aux Output Normal 至后部 XLR 接口。

10. Tie Line​

Tie Line 在后部 D-sub 接口终接。可在 Tie-Line PCB 上每对 Jack 后方的位置安装两条导线链接，对成对的 Tie Line 进行 Normal 连接。

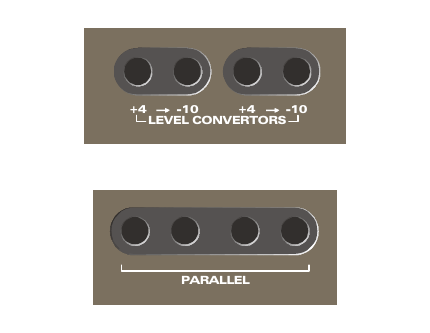

ASP8024 Patchbay 电平转换器与 Parallel

11. Level Convertor​

提供两对无源 Level Convertor。将低阻抗输出信号插入 +4 dBu Jack 后，会衰减至 -10 dBV，适合驱动半专业设备输入。

12. Parallel​

提供两组四路 Parallel，用于并联多个输入。

不要将输出连接在一起

请不要使用 Parallel Jack 将多个输出连接在一起。原始 ASP8024 手册警告，这样会使输出互相短接。

Patchbay 接口面板​

配备 ASP8024PB Patchbay 系统的调音台，其录音室系统连接通过后部和底部接口面板完成，整体方式与标准调音台类似。

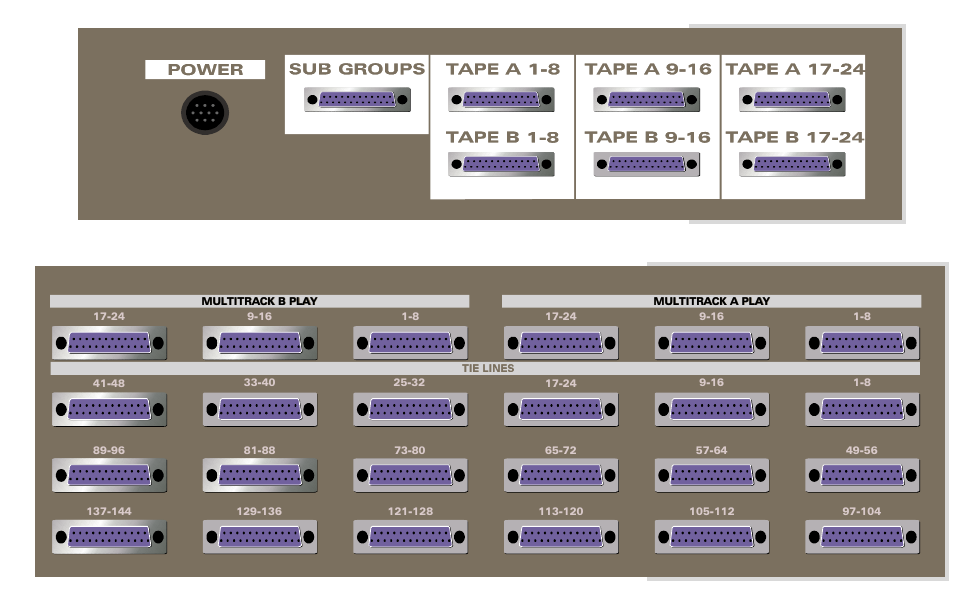

ASP8024PB Patchbay 接口面板布局

Channel 连接​

麦克风输入 XLR 和 Line Input Jack 位于每个 Input Strip 后方的后部接口面板，与标准调音台相同。Tape Input 以及 Insert Send/Return Jack 则被省略。

Master 连接​

与 Master Module 相关的 XLR 和 Jack 接口排列方式与标准调音台相同，但省略了 Subgroup Insert Send/Return Jack，因为这些连接已经包含在 Patchbay 上。

Multitrack Record/Subgroup 连接​

这些接口位于调音台底部，靠近 PSU 接口。所有调音台接口均为 D-sub 母头，按 Tascam DA88 规范接线，每个接口承载八路信号。

源接口面板图显示：

  • Power 接口
  • Sub Groups 接口
  • Tape A Record 接口，通道 1–8、9–16 和 17–24
  • Tape B Record 接口，通道 1–8、9–16 和 17–24

Multitrack Play 与 Tie-Line 连接​

这些接口位于 Patchbay 部分后方的后面板。所有接口均为 D-sub 母头，按 Tascam DA88 规范接线。

源接口面板图将 Multitrack Playback 接口标记为：

设备Playback 接口组
Multitrack A1–8, 9–16, 17–24
Multitrack B1–8, 9–16, 17–24

144 条 Tie-Line 以八通道 D-sub 分组提供。后面板图将这些分组标记为 1–8 至 137–144。
