パッチベイ

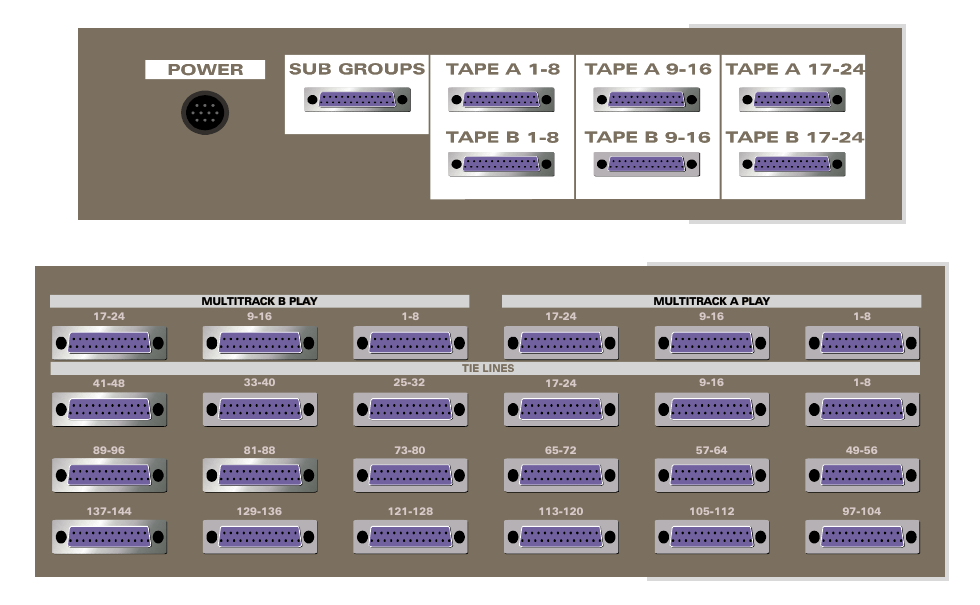

オプション ASP8024PB パッチベイシステムは標準コンソールのリア接続をフロントパネルから利用できるようにし、さらに追加 patch ポイントを提供します。Patching は TT-サイズジャックを使用し、スタジオ-システムインターフェースには D-sub コネクターを使用します。

デフォルト信号経路は不要なパッチングを避けるため完全にノーマル接続されています。機能別 patch-ポイントブロックは識別しやすいよう水平方向に配置されています。2台の 24-トラック機器に対応し、パッチベイには標準で 144 tie-lines が付属します。

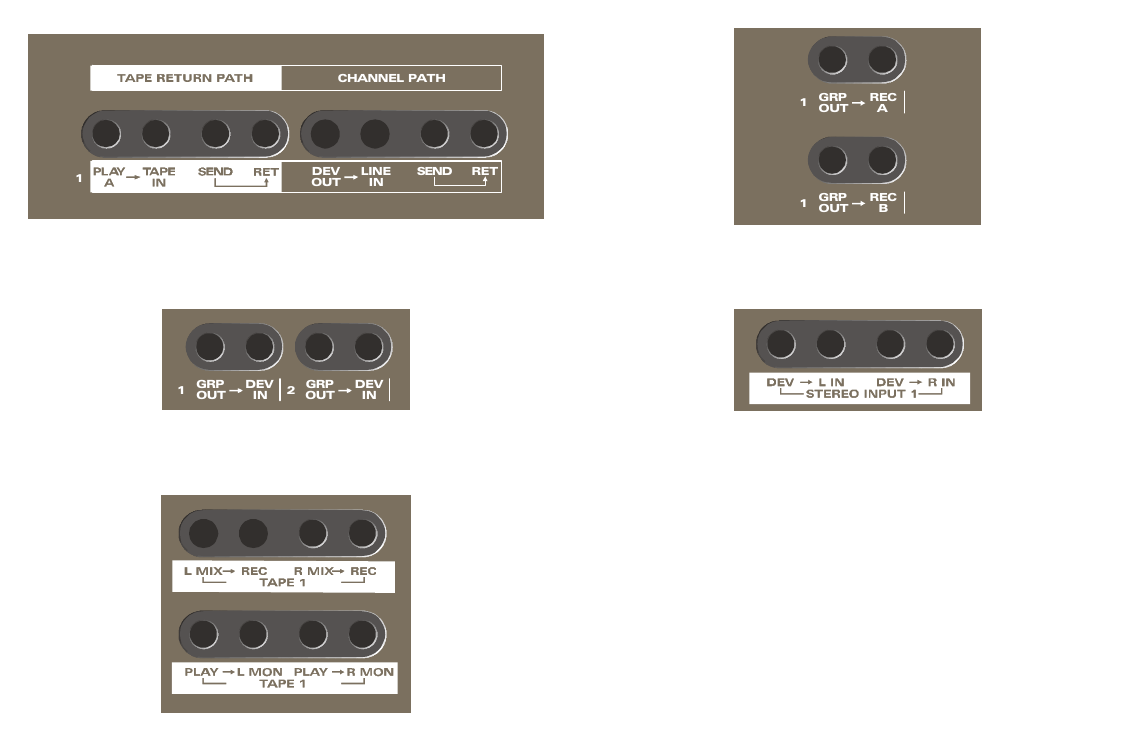

1. Tape リターン経路

2台の 24-トラック機器に対応します。Tape 機器 A 再生は該当する D-sub インターフェースからチャンネル 1–24 の Tape 入力へノーマル接続されています。Tape 機器 B 再生はチャンネル 25 以降、コンソールが48 チャンネル装備の場合は最大48までノーマル接続されます。

2. チャンネル経路

Synthesizer など外部機器用リアパネルジャックソケットがあります。この信号はパッチベイ上で Device 出力として利用でき、チャンネル Line 入力へノーマル接続されています。

3. マルチトラックセンド

両方の 24-トラック機器へのセンドは24 バス出力からノーマル接続されています。Machine センドはチャンネルインサートセンド、サブグループ、その他ポイントから overpatch できます。

4. ステレオ入力

Reverb などステレオ機器出力はコンソールリアの 1/4インチジャックソケットへ接続し、patch ジャックを通じて4つのステレオ入力へノーマル接続されます。

5. サブグループ

8 サブグループ出力は D-sub コネクターへノーマル接続され、non-linear 編集システムなど外部機器への出力として使用できます。

6. ステレオ tapes

ステレオ tape 機器はリアパネル XLR コネクターで接続します。XLR へのフィードは Mix 出力からパッチベイを通じてノーマル接続され、リターンは 2トラックモニターリターンへノーマル接続されます。

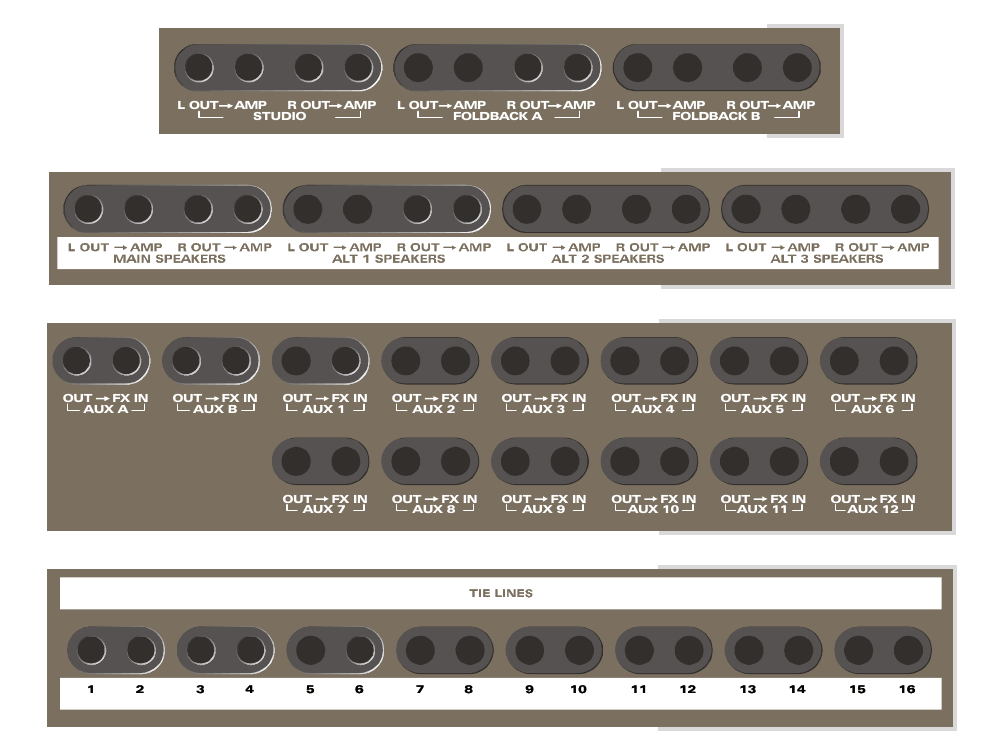

ASP8024 patchbay studio, foldback, control-room, auxiliary and tie-line routing

7. スタジオ/Foldback

Foldback／スタジオ-スピーカーアンプへの出力はリア XLRs で終端され、パッチベイを介して該当するコンソールセンドからノーマル接続されています。

8. Control ルーム

Control-モニタースピーカーアンプへのフィードはパッチベイを介してリアパネル XLRs へノーマル接続されています。

9. AUX

外部プロセッシング機器へのフィードはコンソール AUX 出力からリア XLRs へノーマル接続されています。

10. Tie lines

Tie lines はリア D-sub コネクターで終端されます。各 tie-ライン PCB のジャックペア後方に2本のワイヤーリンクを取り付けることで tie-ラインペアをノーマル接続にできます。

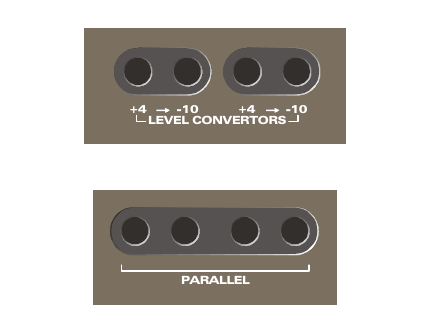

ASP8024 patchbay level converters and parallels

11. レベルコンバーター

パッシブレベルコンバーターを 2 ペア備えています。低インピーダンスの出力信号を +4 dBu ジャックへ接続すると -10 dBV まで減衰され、セミプロフェッショナル機器の入力を駆動するのに適したレベルになります。

12. Parallels

入力を並列接続するため 4系統パラレルを2セットがあります。

Do not 接続出力 together

並列ジャックを使用して出力同士を接続しないでください。元の ASP8024 マニュアルは出力を短絡させるため禁止しています。
