技術仕様とブロックダイアグラム
仕様
以下は ASP8024 の規定値です。
周波数特性
| 信号経路 | 仕様 |
|---|---|
| Mic 入力から Mix 出力 | < +0 dB / −0.3 dB、20 Hz–20 kHz @ ゲイン 6–40 dB |
| Line 入力から Mix 出力 | < +0 dB / −0.3 dB、20 Hz–20 kHz @ ゲイン 0 dB |
+20 dB 出力時の THD およびノイズ
| 信号経路 | 仕様 |
|---|---|
| Mic XLR 入力から任意の出力 | < 0.005% at 1 kHz |
| Line 入力から任意の出力 | < 0.005% at 1 kHz |
| Tape 入力から任意の出力 | < 0.003% at 1 kHz |
ノイズ
| 測定条件 | 仕様 |
|---|---|
| Mic EIN、20 Hz–20 kHz、150 Ω ソース | < −127.5 dBu |
| バスノイズ、入力ルーティングなし | < −93 dBu |
| バスノイズ、36入力をルーティング | < −78 dBu |
1 kHz 時のクロストークおよびミュート減衰量
| 測定項目 | 仕様 |
|---|---|
| Short Fader Mute | > 90 dB |
| Long Fader Mute | > 90 dB |
| Mix Assign | > 90 dB |
| Bus Assign | > 90 dB |
Mic CMRR
- 最小ゲイン時 70 dB。
- 最大ゲイン時 75 dB。
最大入力レベル
| 入力 | 仕様 |
|---|---|
| Mic | 最小ゲイン時 > +21 dBu |
| Line | 最小ゲイン時 > +30 dBu |
| Insert リターン | > +21 dBu |
2 kΩ 負荷時の最大出力
| 出力 | 仕様 |
|---|---|
| Mix 出力 | > +26 dBu |
| Bus 出力 | > +26 dBu |
| Aux 出力 | > +26 dBu |
| Insert センド | > +21 dBu |
| Monitor、Studio、F/B 出力 | > +21 dBu |
追加リファレンス：ASP8024 オーディオ仕様。
ブロックダイアグラム
以下に6つのシステムブロックダイアグラムを掲載しています。各図を選択すると、元のサイズの画像が新しいタブで開きます。

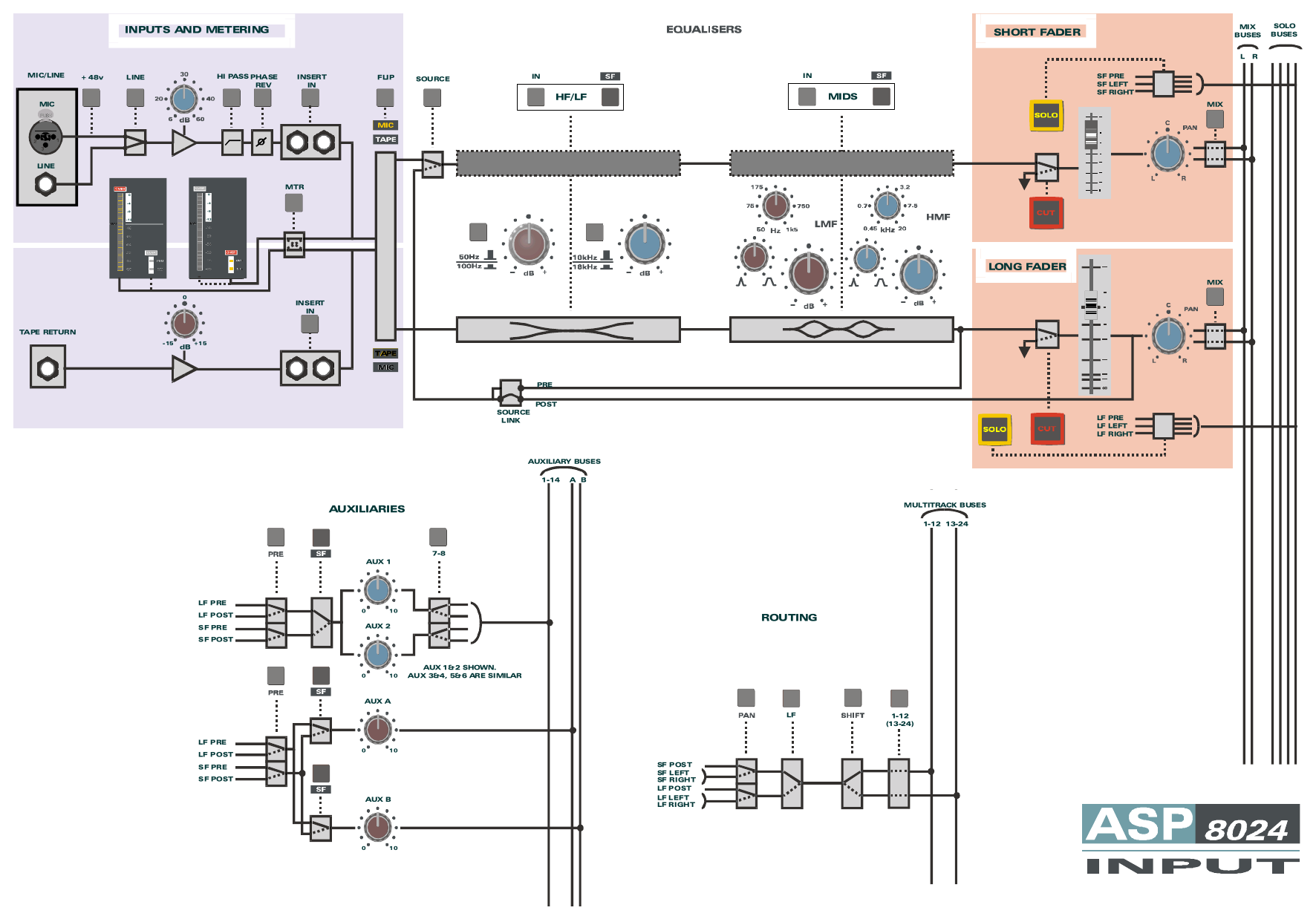

Input Strip
標準 Input Strip の信号フローです。入力とメーター、EQ、Aux、Short/Long Fader、ルーティング、Mix、Solo Bus を含みます。

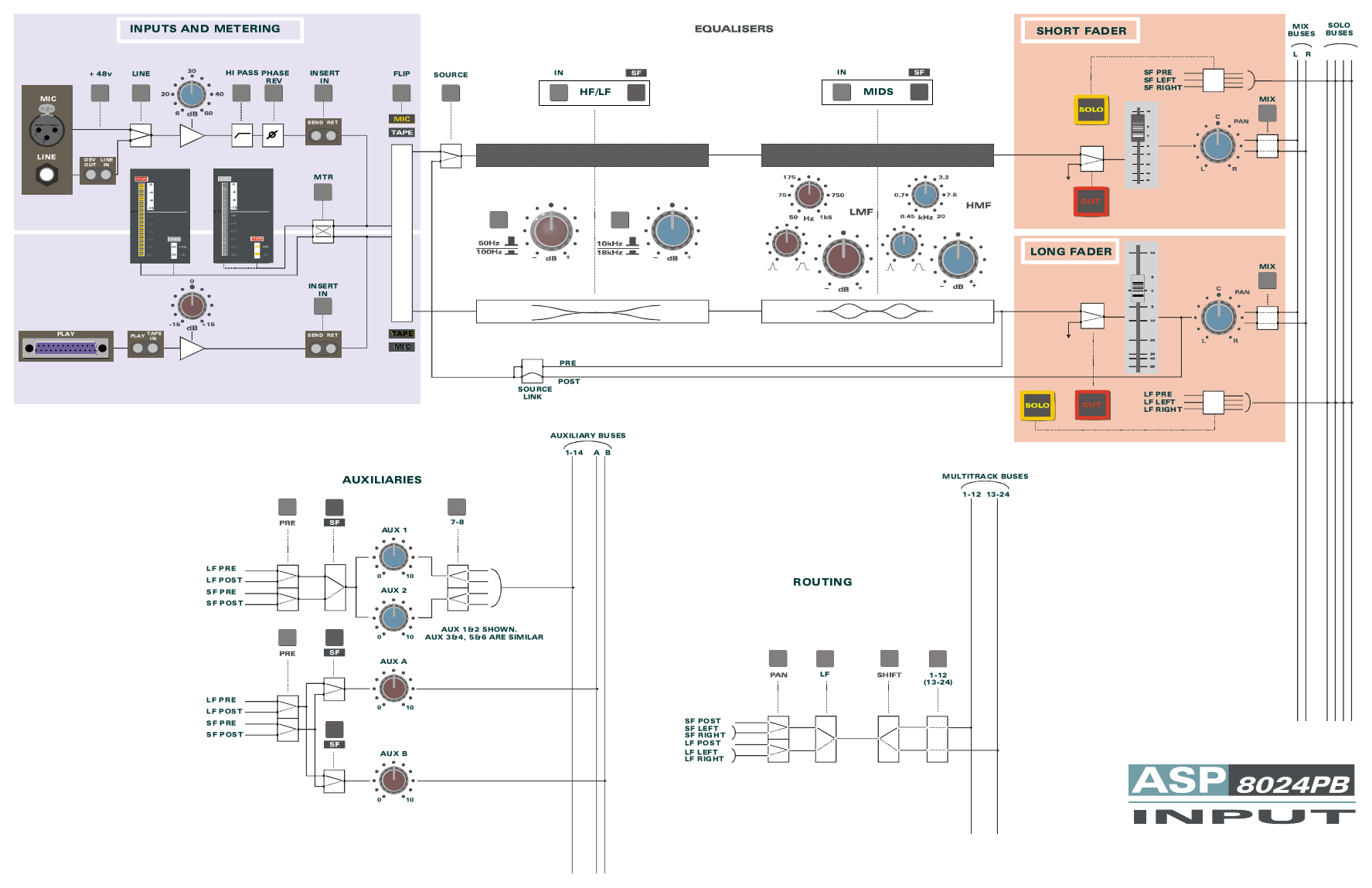

パッチベイ仕様の Input Strip
オプションのパッチベイを装着したコンソールに対応する Input Strip の信号フローです。

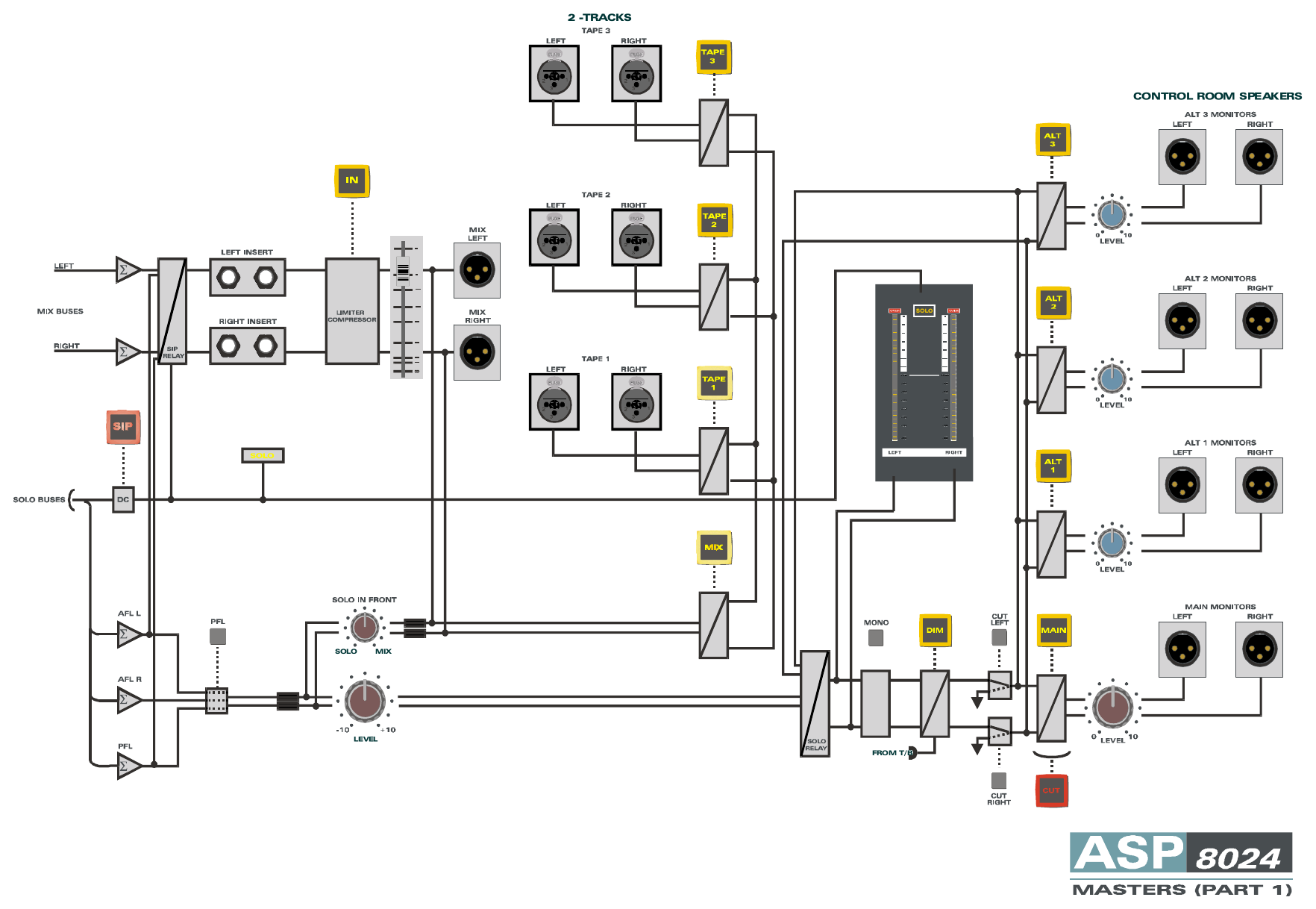

Masters - Part 1
ステレオ／Solo Bus、2トラックリターン、Solo システム、Control Room モニタリングを示します。

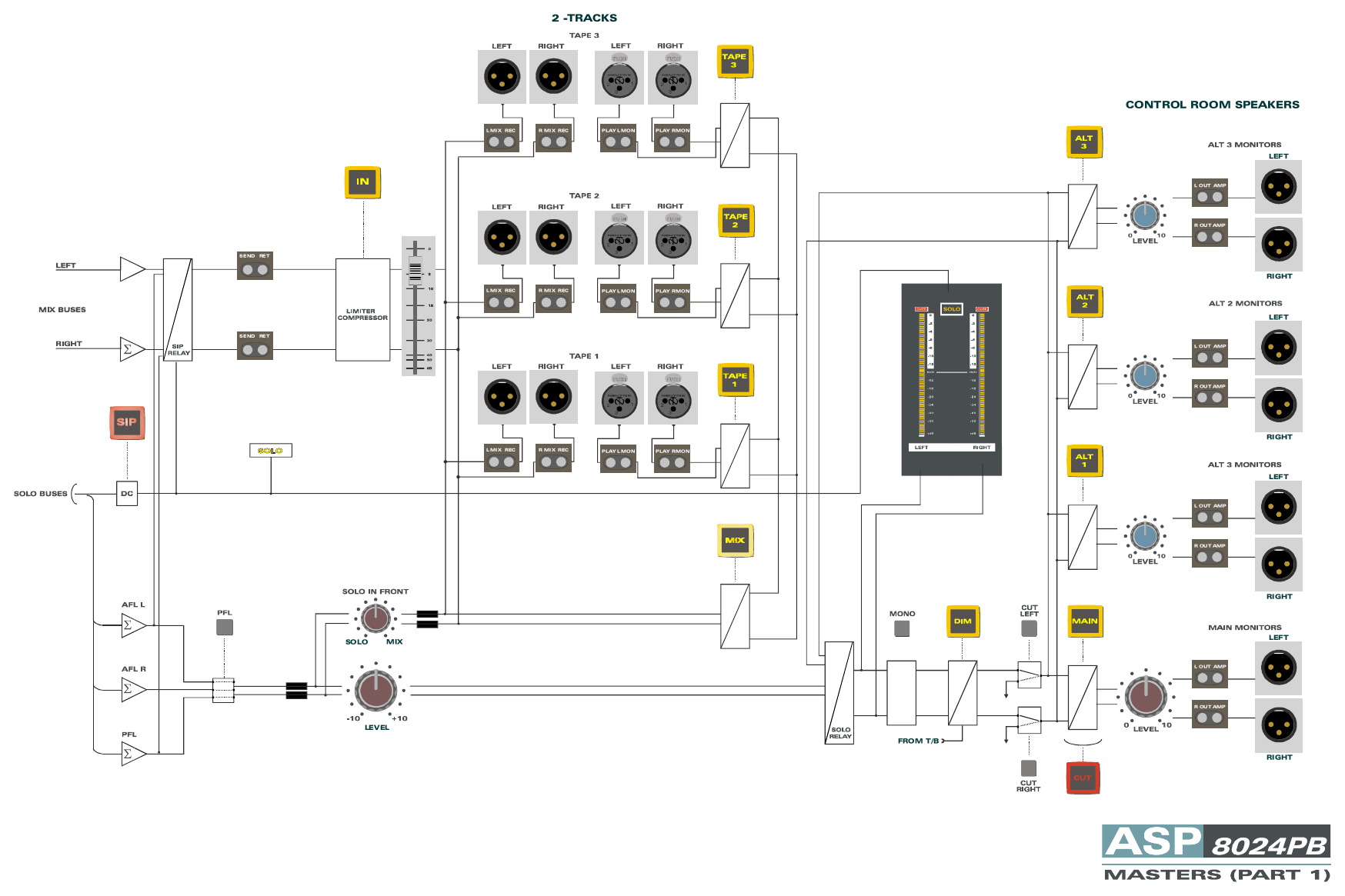

パッチベイ仕様の Masters - Part 1
パッチベイを装着した ASP8024 に対応する Masters Part 1 の信号フローです。

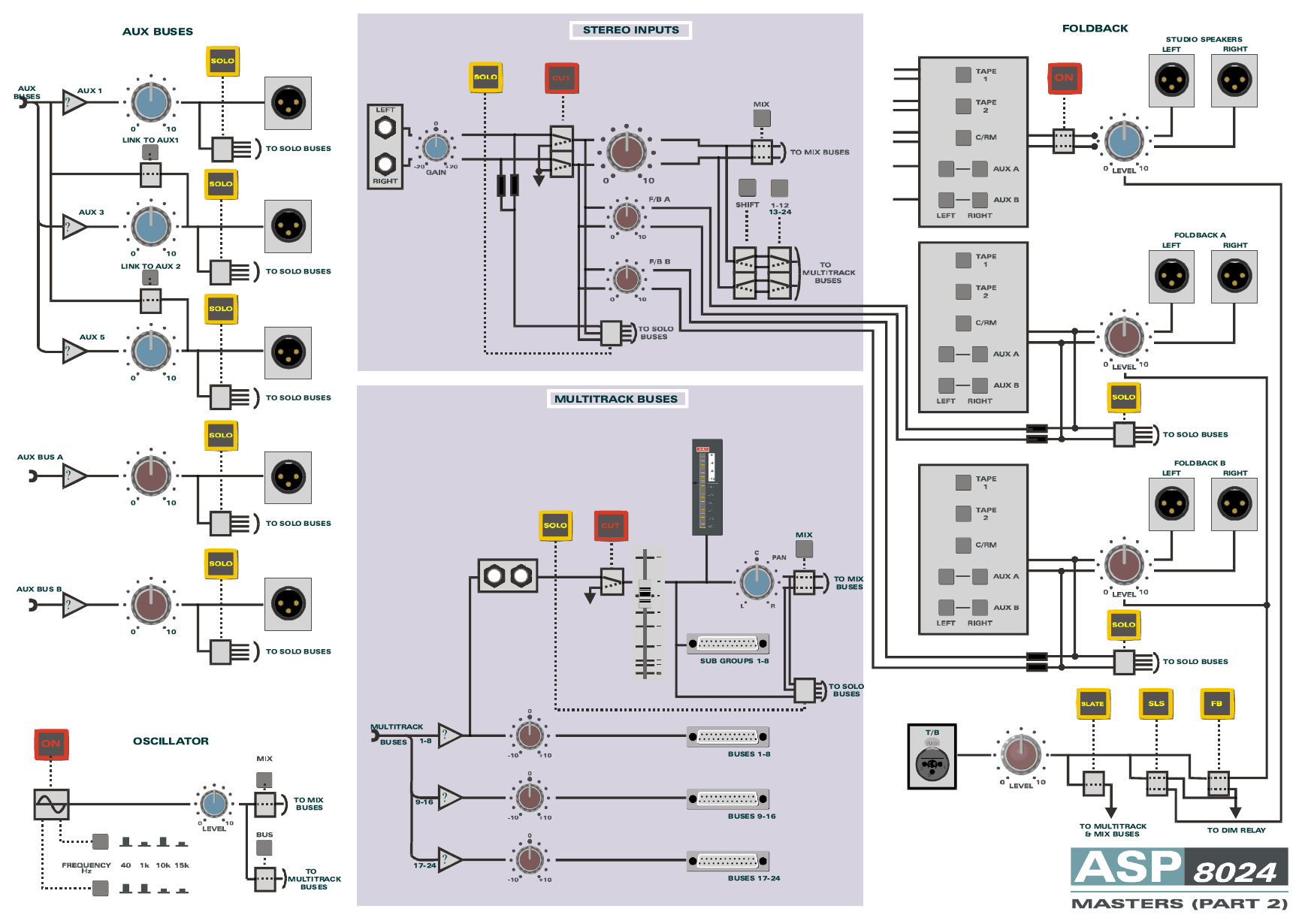

Masters - Part 2
ステレオ入力、Aux Bus、マルチトラックバス、Foldback、Studio スピーカー、オシレーター、トークバックを示します。

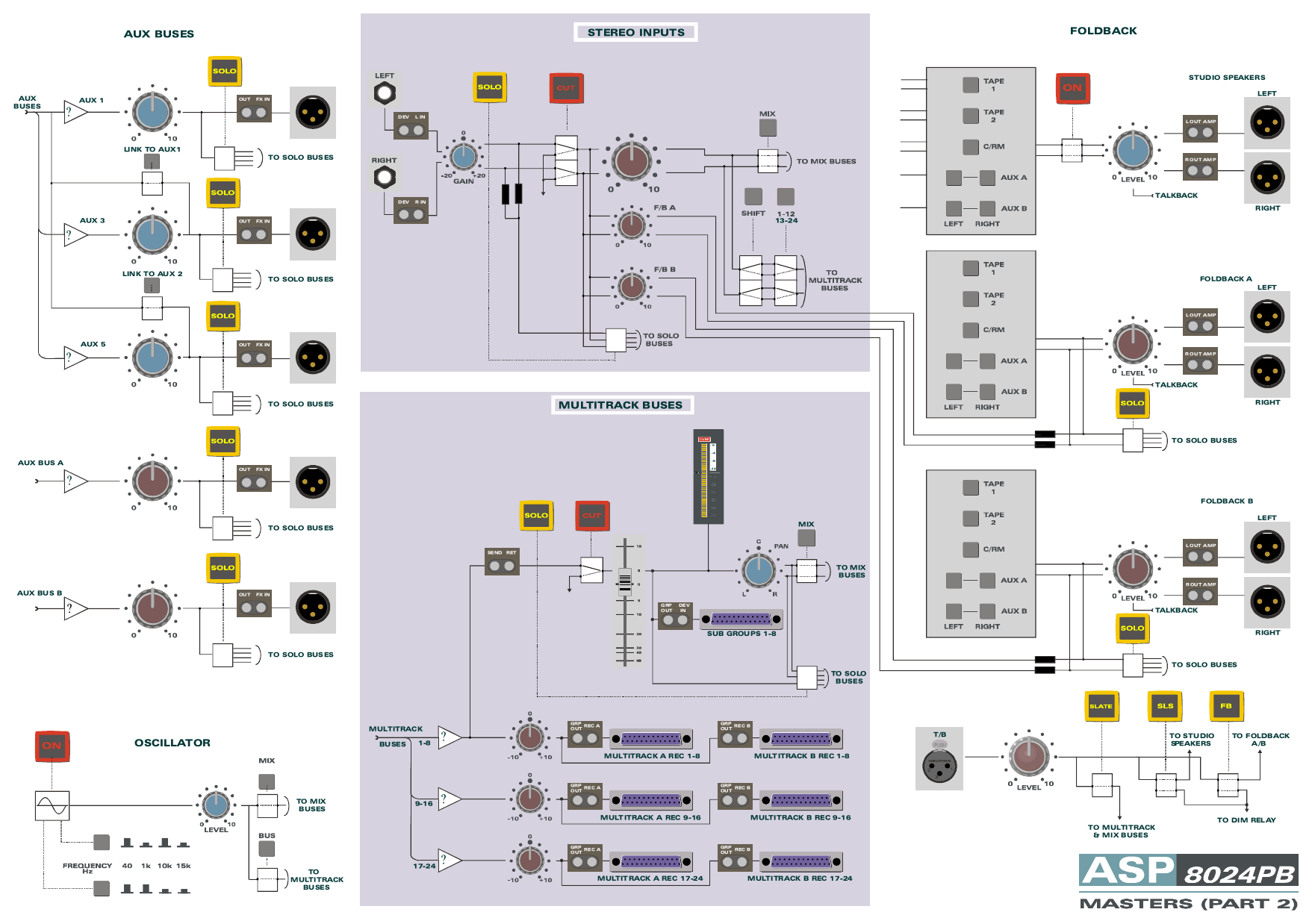

パッチベイ仕様の Masters - Part 2
パッチベイを装着した ASP8024 に対応する Masters Part 2 の信号フローです。
