メータリングと Connectors

メータリング

メータリングは信号レベルが低すぎて noisy になっていないか、高すぎて distortion していないかを判断するために重要です。メーターはノイズ／distortion の両極端の間で適切な信号レベルを設定する助けになります。

信号レベルが高すぎるとクリッピングが発生し、回路のヘッドルームを超えた時点で滑らかな波形が急激に切られます。信号が小さすぎると、後段で正しいレベルへ上げる際に信号と一緒にノイズも増幅されます。

ASP8024 は入力／出力メーターを備えています。Tape 入力レベルは20-セグメントメーター、マイク入力レベルは3-セグメントメーターで確認できます。メーター機能を逆方向でき、トラッキング時に便利です。

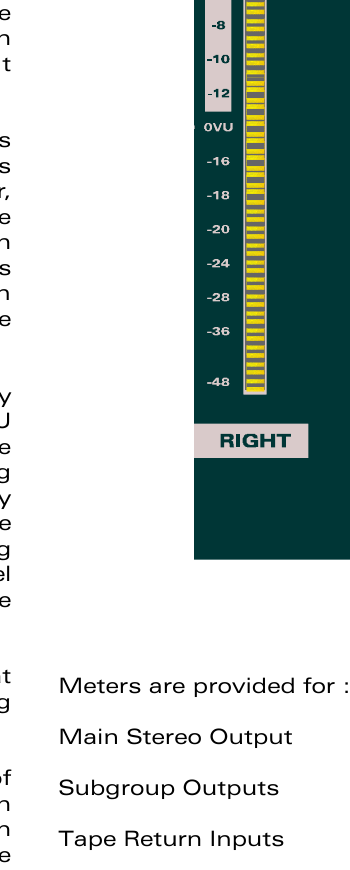

ASP8024 のピーク読取り式メーターはデジタル-レコーダーメーターと比較しやすいよう設計されています。Scale 上部が 0dBFS で、その他レベルはそこから negative に表示されます。

• 0dBFS は +18 dBu にキャリブレーションされています。
• 0VU マークは +4 dBu に対応します。
• OVER インジケーターは +20 dBu で点灯します。

メーターは Main ステレオ出力、サブグループ出力、Tape リターン入力、MIC/LINE 入力に用意されています。

Connectors の詳細

Jack ソケット

ASP8024 ではジャックソケットが広く使用されています。Switching 接点により mating プラグが挿入されていない間は信号を通過させ、プラグを挿入するとその経路を切ってプラグからの信号を受け入れます。これは normalling と呼ばれ、切替接点を通じて接続されている信号が ノーマル接続 信号です。

コンソール内での主な用途はインサートポイントです。Insert リターンジャックのノーマル接点がインサートセンドへ送る信号に配線されている場合、プラグがないとセンド信号が接点を通過しジャック出力に現れます。これにより外部プロセッサーが接続されていなくてもインサートポイントを回路に入れたまま使用できます。

Insert センドはグラウンドセンシング出力で、バランス／アンバランス負荷に接続できます。

XLRs

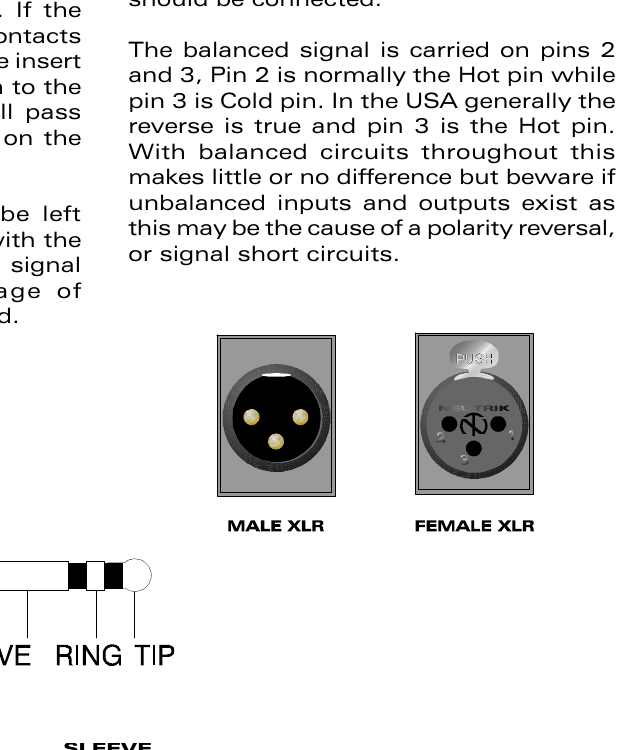

XLR コネクターは業務用オーディオ機器で広く使用されます。元のマニュアルは接点面積が大きいことから XLR を "超低抵抗" と説明しています。オスコネクターは出力、メスコネクターは入力に使用されます。

各コネクターは3 ピンで、ピン 1 はアース／グラウンドとしてケーブルシールドに接続されます。バランス信号はピン 2／3 で伝送します。ASP8024 では Pin 2 = ホット（+）、Pin 3 = コールド（−） です。
