미터링 및 커넥터

미터링

미터링은 신호 레벨이 너무 낮아 노이즈가 생길 수 있는지, 또는 너무 높아 왜곡이 발생할 수 있는지를 판단하는 데 매우 중요합니다. 미터의 목적은 노이즈와 왜곡이라는 두 극단 사이에서 적절한 신호 레벨을 설정하도록 돕는 것입니다.

신호 레벨이 너무 높으면 클리핑이 발생합니다. 즉, 전자 회로의 헤드룸이 소진되면서 부드러운 파형이 갑자기 잘립니다. 반대로 신호가 충분하지 않으면 나중에 올바른 레벨로 증폭할 때 존재하는 노이즈도 신호와 함께 증폭됩니다.

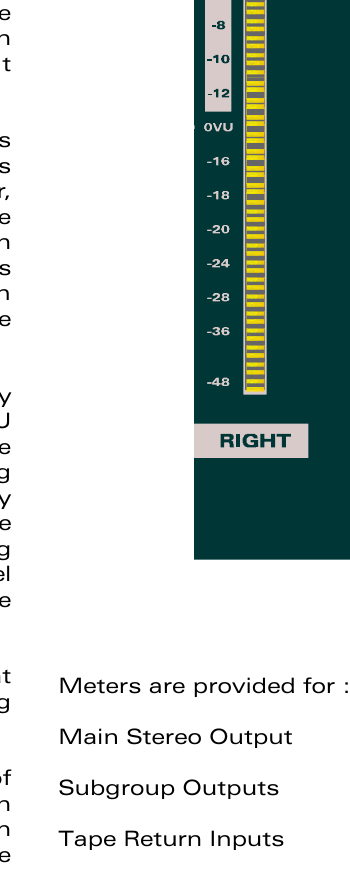

ASP8024에는 입력 및 출력 미터가 있습니다. Tape Input 레벨은 20세그먼트 미터에서, 마이크 입력 레벨은 3세그먼트 미터에서 확인할 수 있습니다. 미터 기능을 반대로 전환할 수 있으며 트래킹 시 유용할 수 있습니다.

ASP8024 피크 리딩 미터는 디지털 레코더 미터와 쉽게 비교할 수 있도록 설계되었습니다. 미터 상단은 0dBFS로 보정되어 있으며 나머지 레벨은 이에 대한 음수 값으로 표시됩니다.

• 0dBFS는 +18 dBu 신호 레벨로 보정됩니다.
• 0VU 표시는 +4 dBu에 해당합니다.
• OVER 표시는 +20 dBu에서 켜집니다.

Main Stereo Output, Subgroup Output, Tape Return Input 및 MIC/LINE Input용 미터가 제공됩니다.

커넥터 추가 정보

잭 소켓

잭 소켓은 ASP8024 전반에 광범위하게 사용됩니다. 스위칭 접점은 플러그가 삽입되지 않았을 때 신호를 통과시키고, 플러그를 삽입하면 이 신호를 끊고 플러그의 신호를 받습니다. 이를 **노멀링(normalling)**이라고 하며 스위칭 접점을 통해 연결되는 신호를 노멀드(normalled) 신호라고 합니다.

콘솔에서 이 기능이 주로 사용되는 곳은 인서트 포인트입니다. Insert Return 잭의 Normal 접점이 Insert Send로 보내는 신호에 연결되어 있으면, 플러그가 삽입되지 않은 상태에서 Send 신호가 접점을 통과해 잭 출력에 나타납니다. 따라서 외부 프로세서가 연결되지 않은 경우에도 인서트 포인트를 회로에 활성화된 상태로 둘 수 있습니다.

Insert Send는 그라운드 센싱 출력이므로 밸런스드 및 언밸런스드 부하 모두에 연결할 수 있습니다.

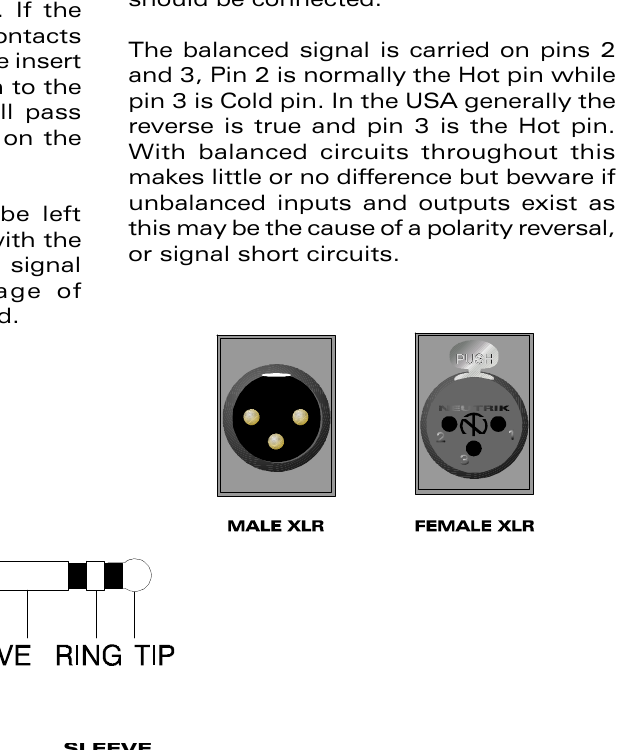

XLR

XLR 커넥터는 많은 프로 오디오 장비에서 사용됩니다. 원래 매뉴얼에서는 커넥터의 넓은 접촉 면적 때문에 XLR을 "extra low resistance"라고 설명합니다. 수 커넥터는 출력에, 암 커넥터는 입력에 사용됩니다.

각 커넥터에는 세 개의 핀이 있으며 Pin 1은 접지 또는 Ground로 사용되어 케이블 실드에 연결됩니다. 밸런스드 신호는 Pin 2와 3으로 전달됩니다. ASP8024에서는 Pin 2가 Positive/Hot, Pin 3이 Negative/Cold입니다.
