마스터 및 서브그룹 미터링
마스터 미터

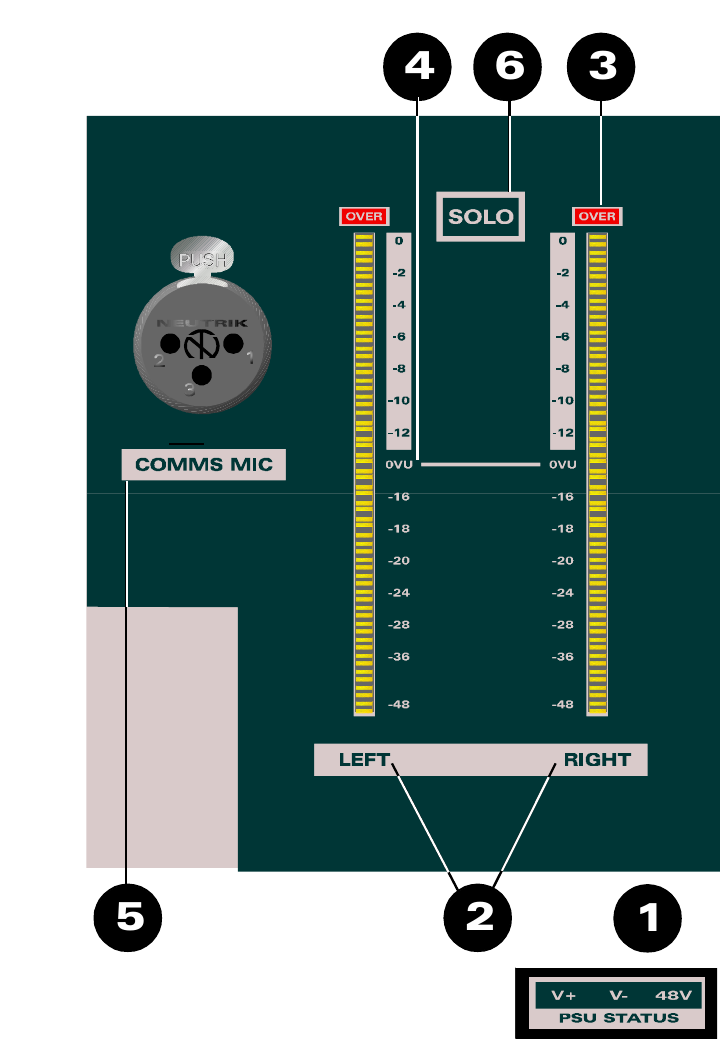

미터링은 마스터 기능과도 연결되어 있습니다. 출력 미터는 서브그룹과 스테레오 출력의 레벨을 표시합니다. 이 미터가 너무 높거나 낮은 레벨을 표시하면 원래 매뉴얼에서는 원인이 신호 경로의 더 앞부분에 있을 가능성이 높다고 안내합니다. 미터 섹션 자체를 문제 원인으로 보기보다 앞단의 게인 구조를 확인하십시오. 콘솔의 보다 광범위한 미터링 및 게인 설정 지침은 Metering and Connectors를 참조하십시오.
- +18 V, -18 V 및 48 V 전원 레일의 전원 공급 상태 표시기.
- 좌우 피크 리딩 메인 출력 미터.
- OVER 표시기. +20 dBu 레벨에서 OVER가 켜집니다. 최대값 또는 0dBFS는 +18 dBu에 표시되며 디지털 레코더의 풀 모듈레이션에 해당합니다.
- 0VU. +4 dBu 신호 레벨에서 이 지점까지 바가 켜져야 합니다. 미터는 피크 리딩 방식이므로 이를 정상 작동 레벨이라고 설명하지 않습니다.
- Talkback 마이크 커넥터.
- Solo 표시기.
서브그룹 미터

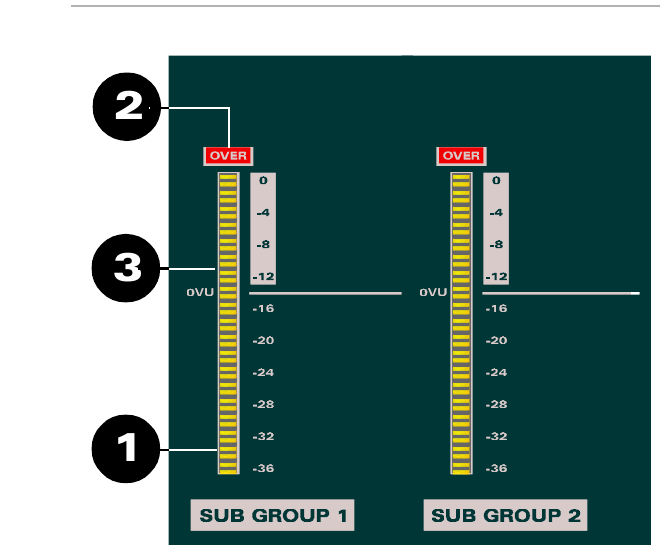

피크 리딩 방식의 서브그룹 미터는 총 8개이며 각 서브그룹 출력마다 하나씩 제공됩니다. 소스 그림에는 명확성을 위해 2개만 표시되어 있습니다. +20 dBu에서 OVER 표시가 켜집니다. 0dBFS는 +18 dBu, 0VU는 +4 dBu에 표시됩니다. 메인 미터와 마찬가지로 +4 dBu는 지정된 정상 작동 레벨이 아니라 기준점입니다.
처음 8개의 Group 버스는 8개의 서브그룹 출력에도 신호를 공급합니다. 서브그룹은 스테레오 Mix를 공급할 수 있으며 자체 후면 패널 출력도 갖습니다. 8트랙 레코더를 직접 공급할 수도 있습니다.
믹스다운 중 LF 경로의 신호를 라우팅 매트릭스로 보내 Group 1–8에 라우팅하면 해당 서브그룹에도 라우팅됩니다. 이를 통해 여러 신호를 하나의 서브그룹 페이더 아래 결합하여 Mix 제어를 간소화할 수 있습니다.
