입력 스트립 연결

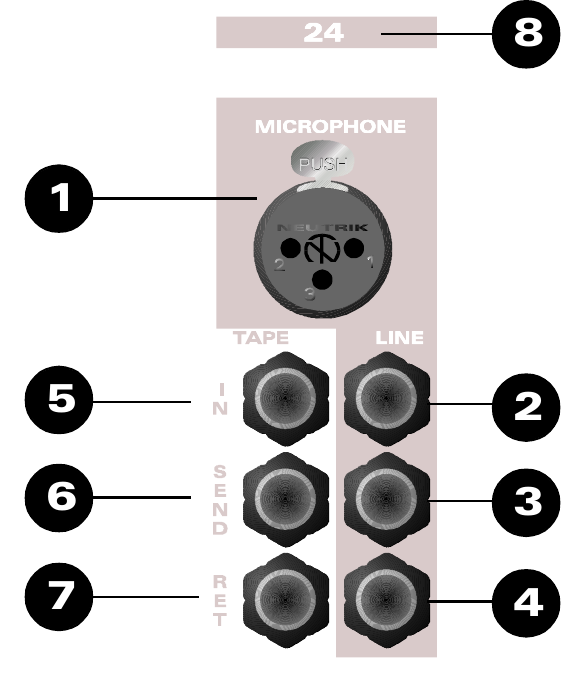

후면 장착 커넥터 패널에는 입력, 출력 및 인서트 포인트 커넥터가 있습니다. 마이크 입력은 XLR 커넥터를 사용하며 Line 입력, Tape 입력, Insert Send 및 Return은 1/4인치 TRS(Tip, Ring, Sleeve) 잭 소켓을 사용합니다.

1. MICROPHONE INPUT - 마이크 또는 기타 저레벨 입력용입니다.
2. LINE INPUT - 마이크 입력 대신 선택할 수 있으며 하이 레벨 Line 소스에 적합합니다.
3. MIC/LINE INSERT SEND - 마이크 및 Line 입력용 Insert Send입니다. 여기에는 항상 신호가 존재하며 추가 출력으로 사용할 수 있습니다. Mic/Line 신호만 여기에 나타나며 FLIP의 영향을 받지 않습니다.
4. MIC/LINE INSERT RETURN - 인서트를 사용할 때 외부 프로세싱 장비의 신호를 여기에 연결합니다.
5. TAPE INPUT - 멀티트랙 Tape 레코더 출력을 위한 입력이지만 모든 하이 레벨 Line 소스에 사용할 수 있습니다.
6. TAPE INSERT SEND - Tape 입력용 Insert Send입니다. 여기에는 항상 신호가 존재하며 추가 출력으로 사용할 수 있습니다. Tape 신호만 여기에 나타나며 FLIP의 영향을 받지 않습니다.
7. TAPE INSERT RETURN - 인서트를 사용할 때 외부 프로세싱 장비의 신호를 여기에 연결합니다.
8. CHANNEL IDENTIFICATION NUMBER.
