기술 사양 및 블록 다이어그램
사양
다음 값은 ASP8024에 대한 사양입니다.
주파수 응답
| 경로 | 사양 |
|---|---|
| Mic 입력에서 Mix 출력 | < +0 dB / −0.3 dB, 20 Hz–20 kHz @ 6–40 dB 게인 |
| Line 입력에서 Mix 출력 | < +0 dB / −0.3 dB, 20 Hz–20 kHz @ 0 dB 게인 |
+20 dB 출력에서 THD 및 노이즈
| 경로 | 사양 |
|---|---|
| Mic XLR 입력 → 임의 출력 | 1 kHz에서 < 0.005% |
| Line 입력 → 임의 출력 | 1 kHz에서 < 0.005% |
| Tape 입력에서 모든 출력 | 1 kHz에서 < 0.003% |
노이즈
| 측정 항목 | 사양 |
|---|---|
| Mic EIN, 20 Hz–20 kHz, 150 Ω 소스 | < −127.5 dBu |
| 버스 노이즈, 입력 라우팅 없음 | < −93 dBu |
| 버스 노이즈, 입력 36개 라우팅 | < −78 dBu |
1 kHz에서 크로스토크 및 뮤트 감쇠
| 측정 항목 | 사양 |
|---|---|
| Short Fader Mute | > 90 dB |
| Long Fader Mute | > 90 dB |
| Mix Assign | > 90 dB |
| Bus Assign | > 90 dB |
Mic CMRR
- 최소 게인에서 70 dB.
- 최대 게인에서 75 dB.
최대 입력 레벨
| 입력 | 사양 |
|---|---|
| Mic | 최소 게인에서 > +21 dBu |
| Line | 최소 게인에서 > +30 dBu |
| Insert Return | > +21 dBu |
2 kΩ 부하에서 최대 출력
| 출력 | 사양 |
|---|---|
| Mix 출력 | > +26 dBu |
| Bus 출력 | > +26 dBu |
| Aux 출력 | > +26 dBu |
| Insert Send | > +21 dBu |
| Monitor, Studio, F/B 출력 | > +21 dBu |
추가 참조: ASP8024 Audio Specifications.
블록 다이어그램
아래에 6개의 시스템 블록 다이어그램이 제공됩니다. 각 다이어그램을 선택하면 원본 크기 이미지를 새 탭에서 열 수 있습니다.

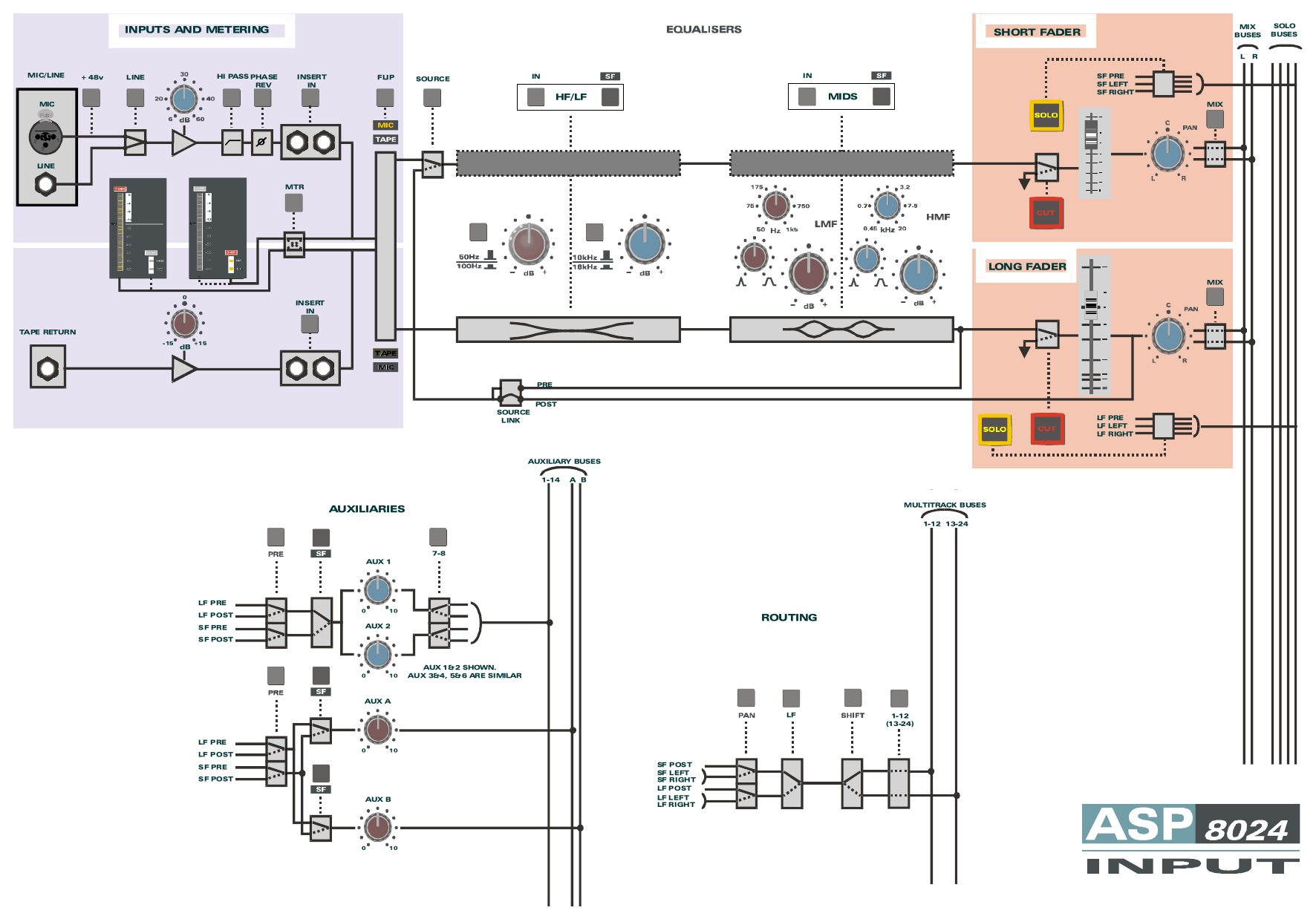

Input Strip
입력 및 미터링, EQ, Aux, Short/Long Fader, 라우팅, Mix 및 Solo 버스를 포함한 표준 Input Strip의 신호 흐름입니다.

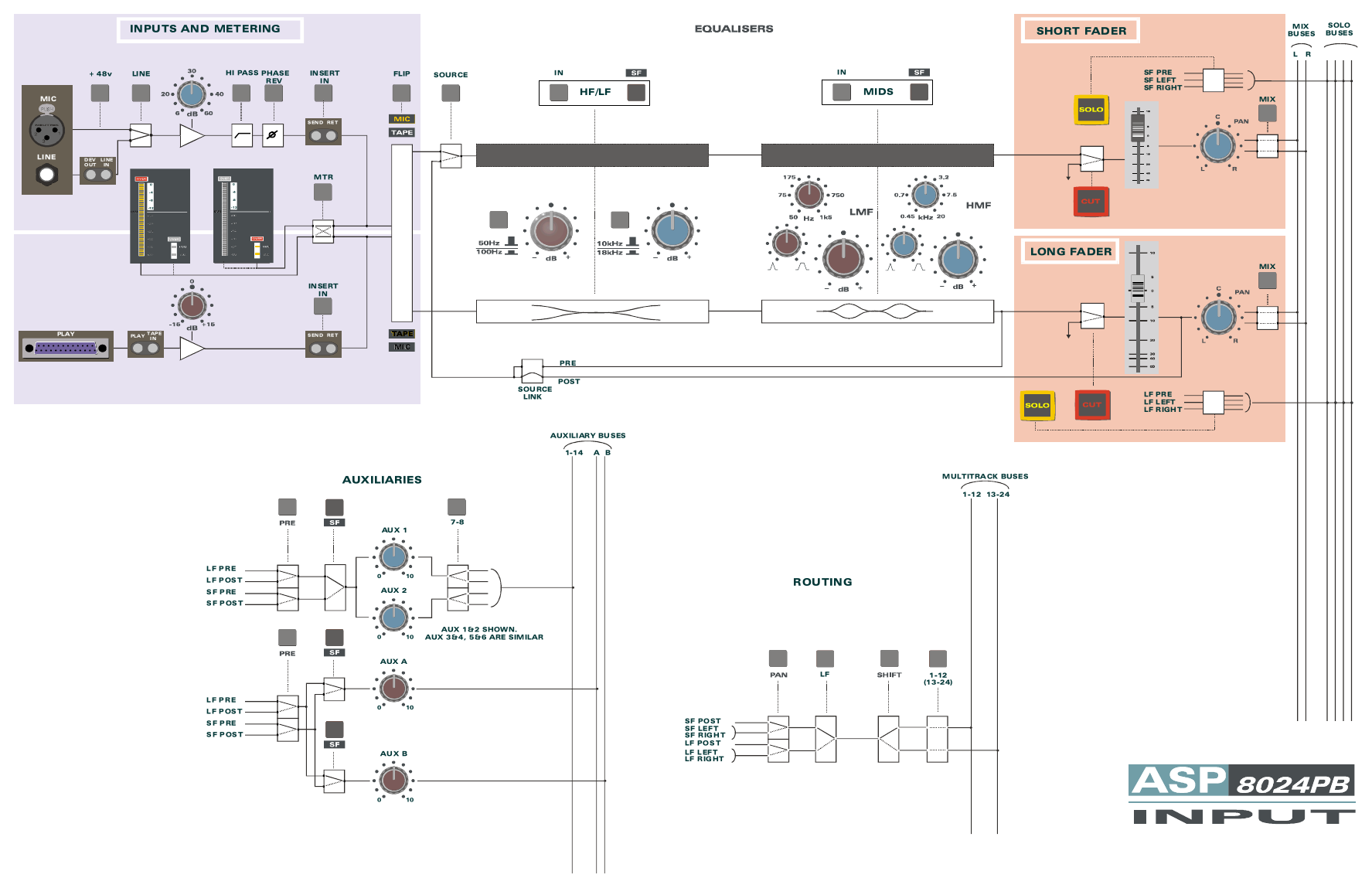

패치베이 버전 Input Strip
옵션 패치베이가 장착된 콘솔에 해당하는 Input Strip 신호 흐름입니다.

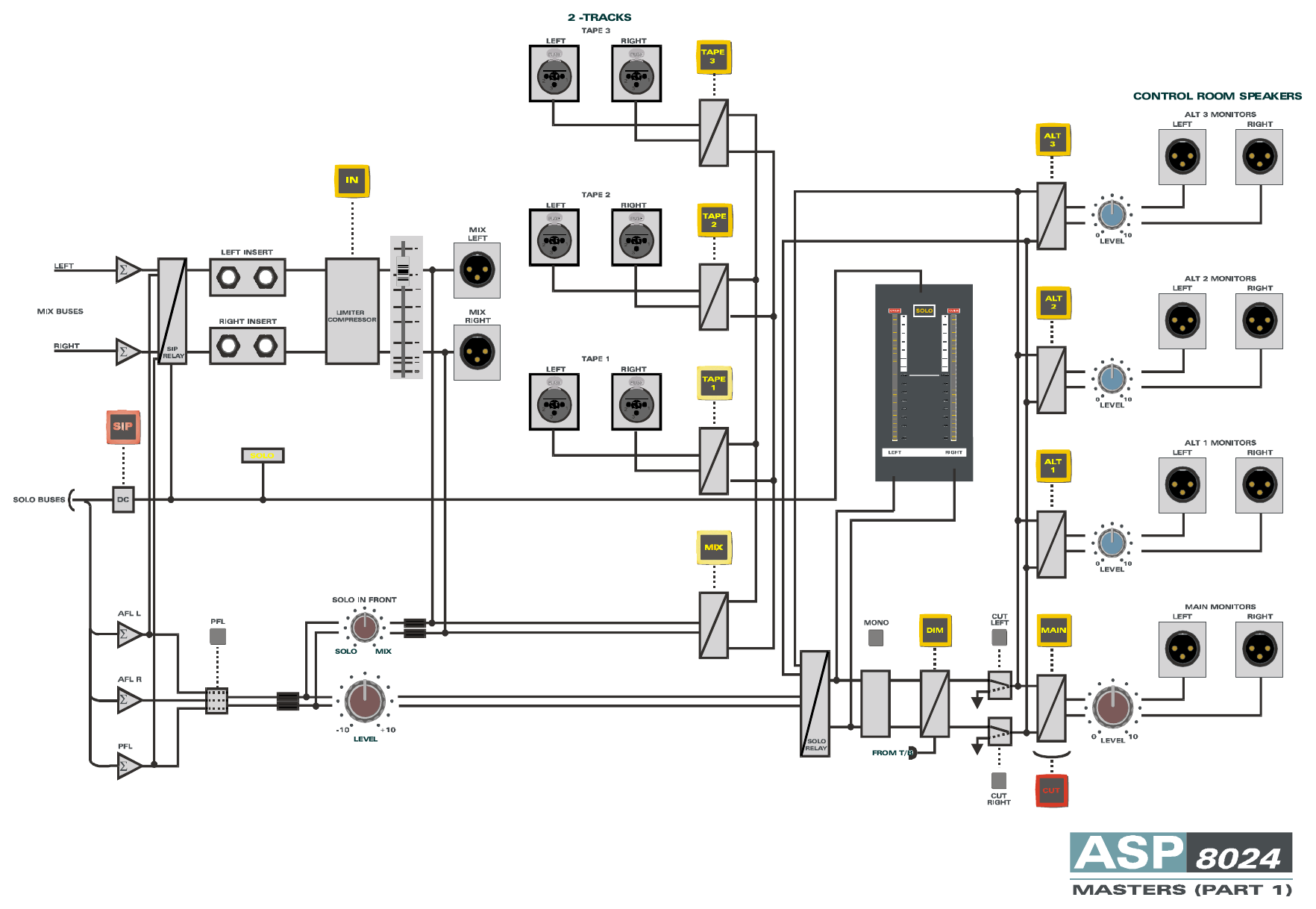

Masters - Part 1
Stereo 및 Solo 버스, Two-track Return, Solo 시스템 및 Control Room 모니터링.

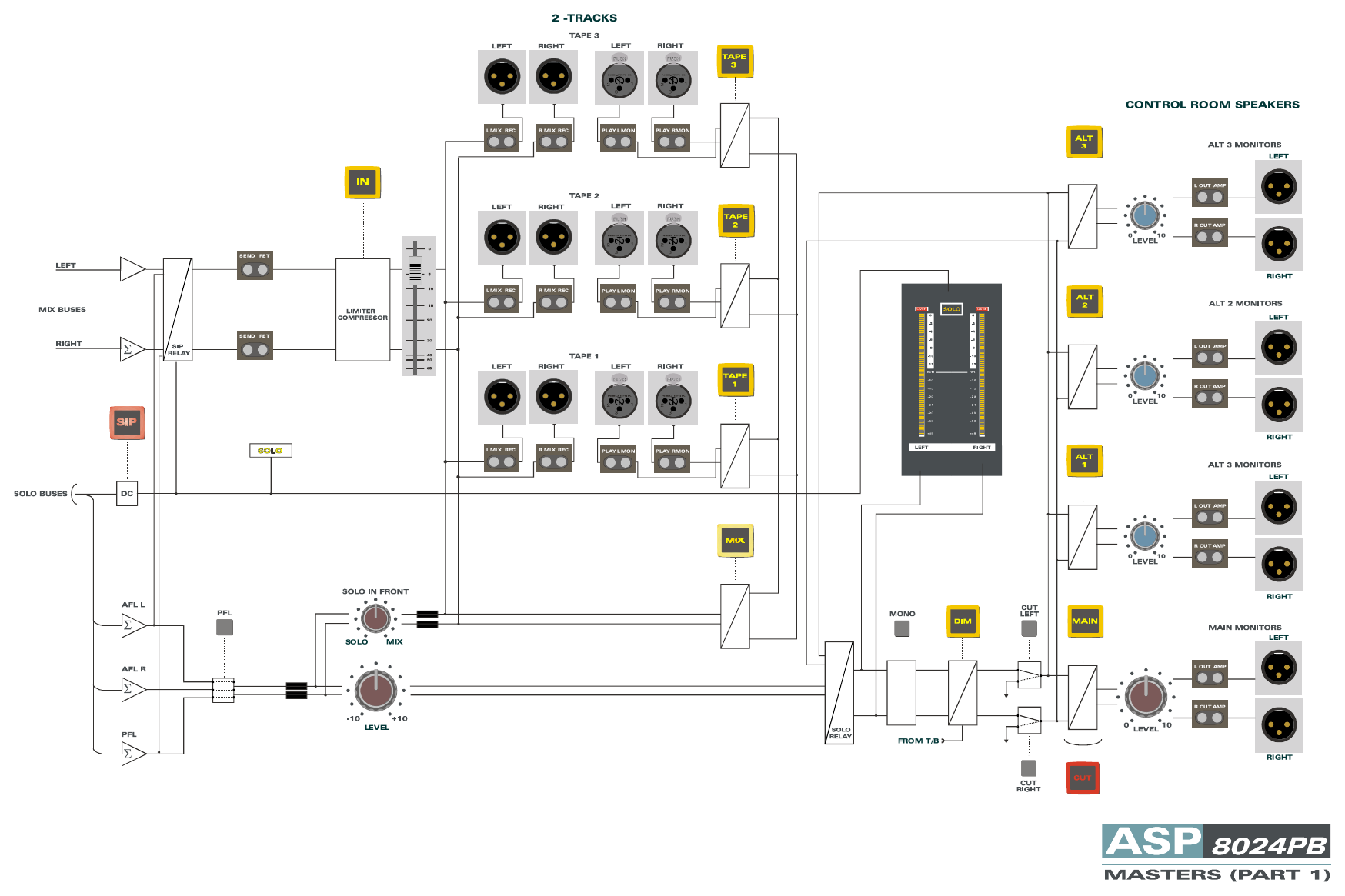

패치베이 버전 Masters - Part 1
패치베이가 장착된 ASP8024의 해당 Masters Part 1 신호 흐름입니다.

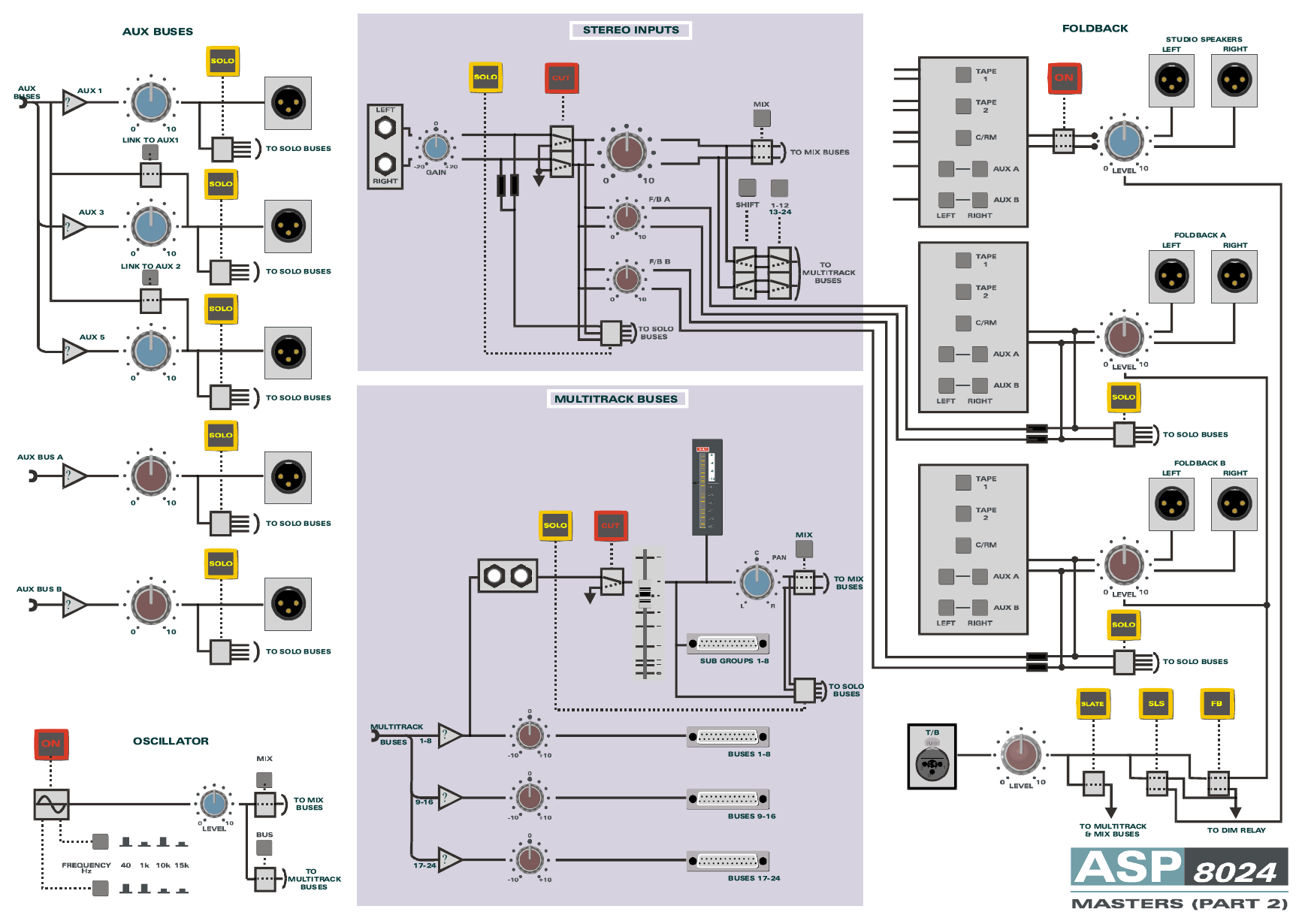

Masters - Part 2
Stereo Input, Aux 버스, 멀티트랙 버스, Foldback 및 Studio Speaker, 오실레이터 및 Talkback.

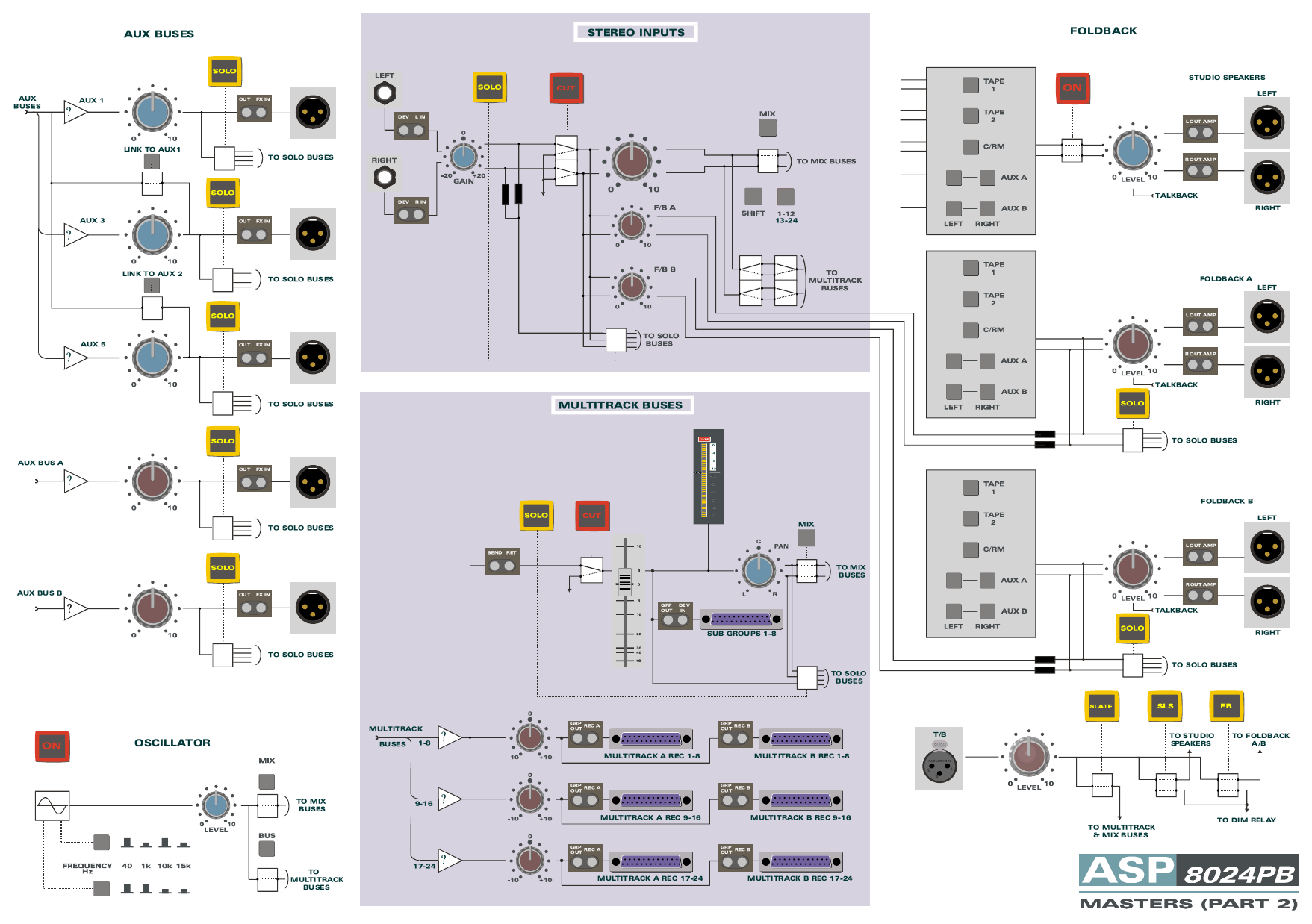

패치베이 버전 Masters - Part 2
패치베이가 장착된 ASP8024의 해당 Masters Part 2 신호 흐름입니다.
