技术规格与方框图
规格
以下为 ASP8024 的规格值。
频率响应
| 路径 | 规格 |
|---|---|
| 麦克风输入至 Mix 输出 | < +0 dB / −0.3 dB, 20 Hz–20 kHz @ 6–40 dB 增益 |
| 线路输入至 Mix 输出 | < +0 dB / −0.3 dB, 20 Hz–20 kHz @ 0 dB 增益 |
+20 dB 输出时的 THD 和噪声
| 路径 | 规格 |
|---|---|
| 麦克风 XLR 输入至任意输出 | < 0.005% @ 1 kHz |
| 线路输入至任意输出 | < 0.005% @ 1 kHz |
| Tape 输入至任意输出 | < 0.003% @ 1 kHz |
噪声
| 测量项目 | 规格 |
|---|---|
| 麦克风 EIN，20 Hz–20 kHz，150 Ω 信号源 | < −127.5 dBu |
| Bus 噪声，未路由输入 | < −93 dBu |
| Bus 噪声，已路由 36 路输入 | < −78 dBu |
1 kHz 时的串扰和 Mute 衰减
| 测量项目 | 规格 |
|---|---|
| Short Fader 静音 | > 90 dB |
| Long Fader 静音 | > 90 dB |
| Mix 分配 | > 90 dB |
| Bus 分配 | > 90 dB |
Mic CMRR
- 最小增益时 70 dB。
- 最大增益时 75 dB。
最大输入
| 输入 | 规格 |
|---|---|
| 麦克风 | > +21 dBu，最小增益 |
| 线路 | > +30 dBu，最小增益 |
| Insert 返回 | > +21 dBu |
2 kΩ 负载下的最大输出
| 输出 | 规格 |
|---|---|
| Mix 输出 | > +26 dBu |
| Bus 输出 | > +26 dBu |
| Aux 输出 | > +26 dBu |
| Insert 发送 | > +21 dBu |
| Monitor、Studio、F/B 输出 | > +21 dBu |
其他参考资料：ASP8024 Audio Specifications。
方框图
下方提供六张系统方框图。选择任意图即可在新标签页中打开原始尺寸图像。

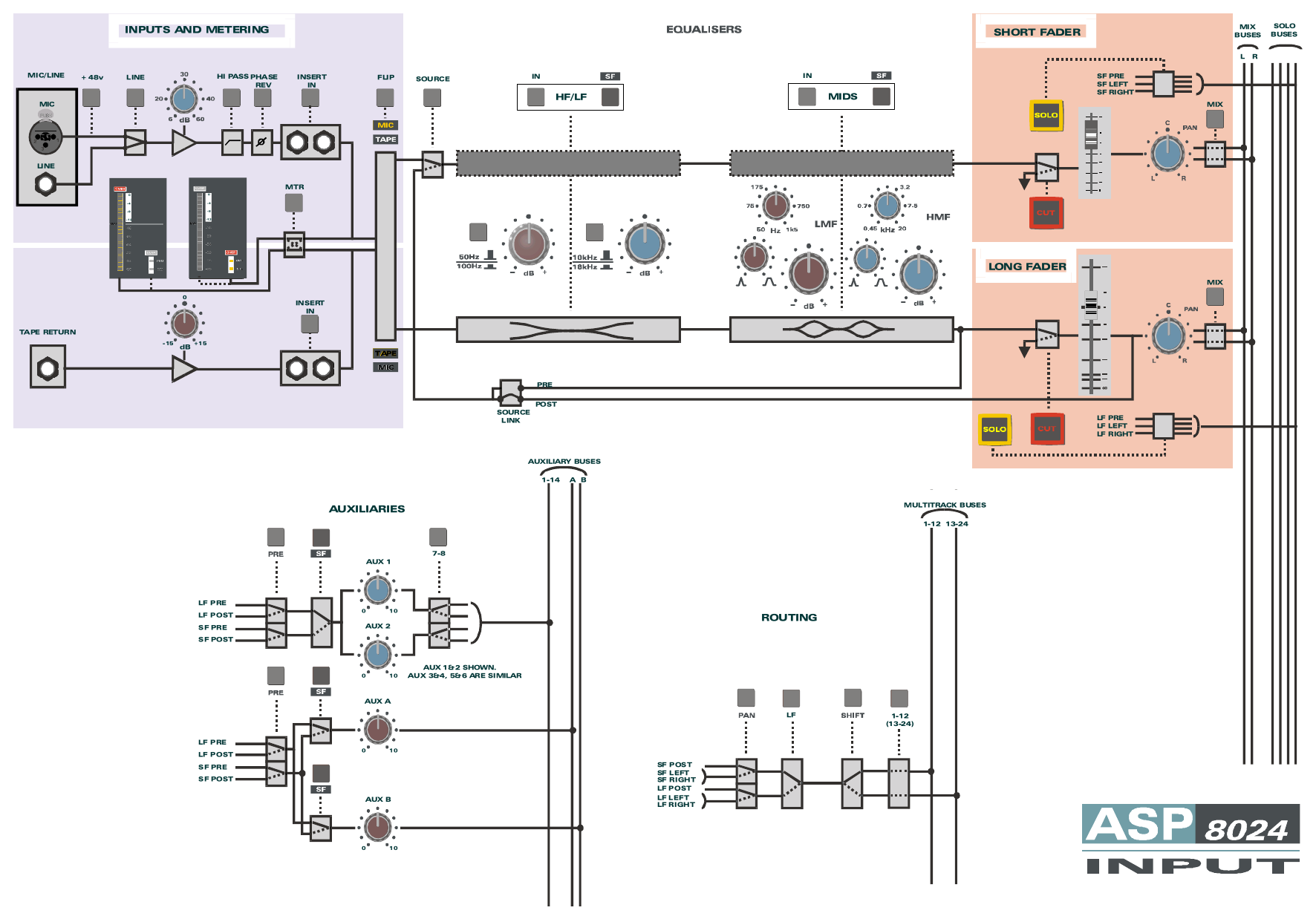

输入通道条
标准输入通道条的信号流程，包括输入和电平显示、EQ、Aux、Short/Long Fader、Routing、Mix 和 Solo Bus。

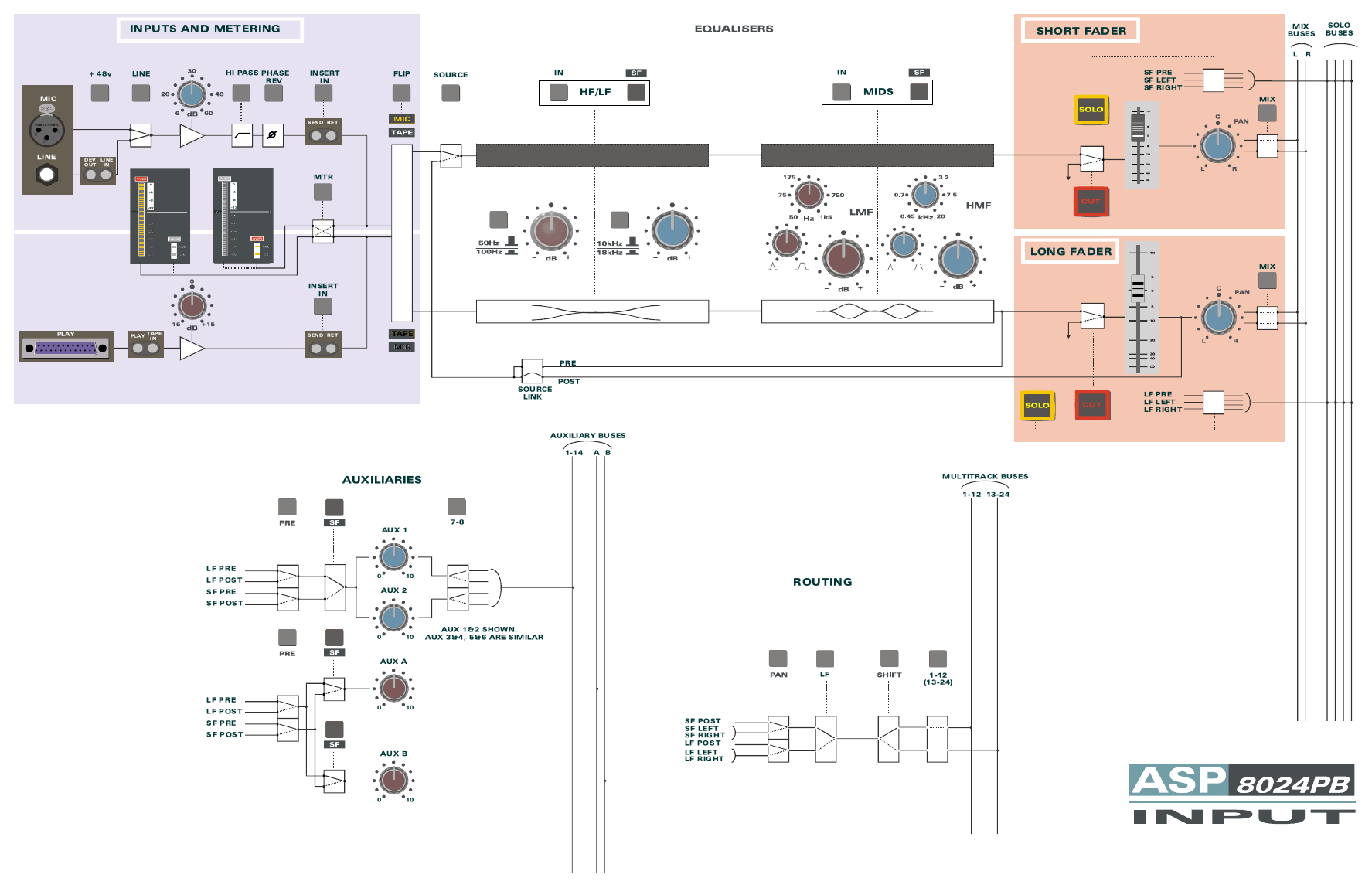

Patchbay 版本输入通道条
配备可选 Patchbay 的调音台对应输入通道条信号流程。

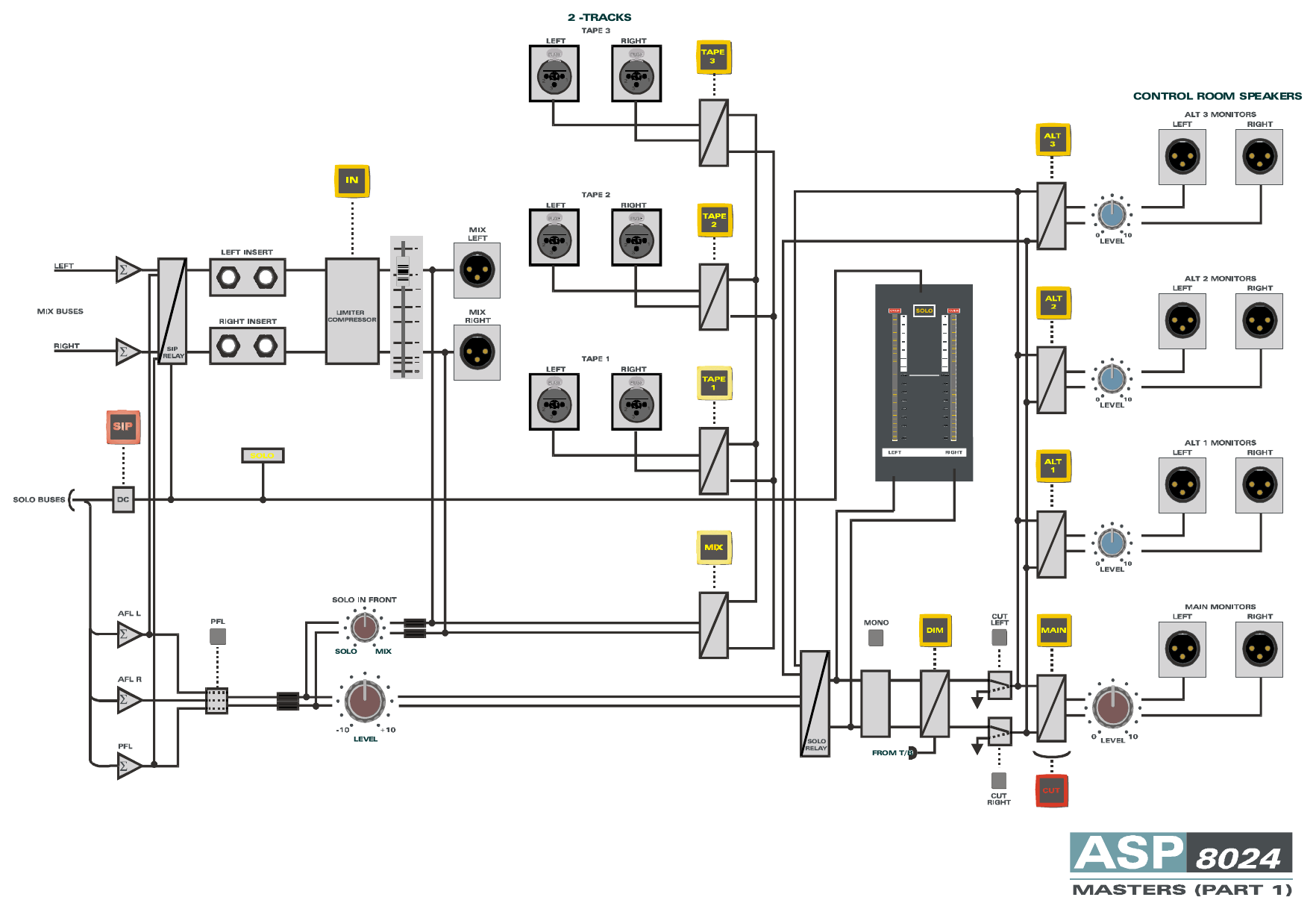

Masters - Part 1
立体声总线和 Solo Bus、双轨返回、Solo 系统及 Control Room 监听。

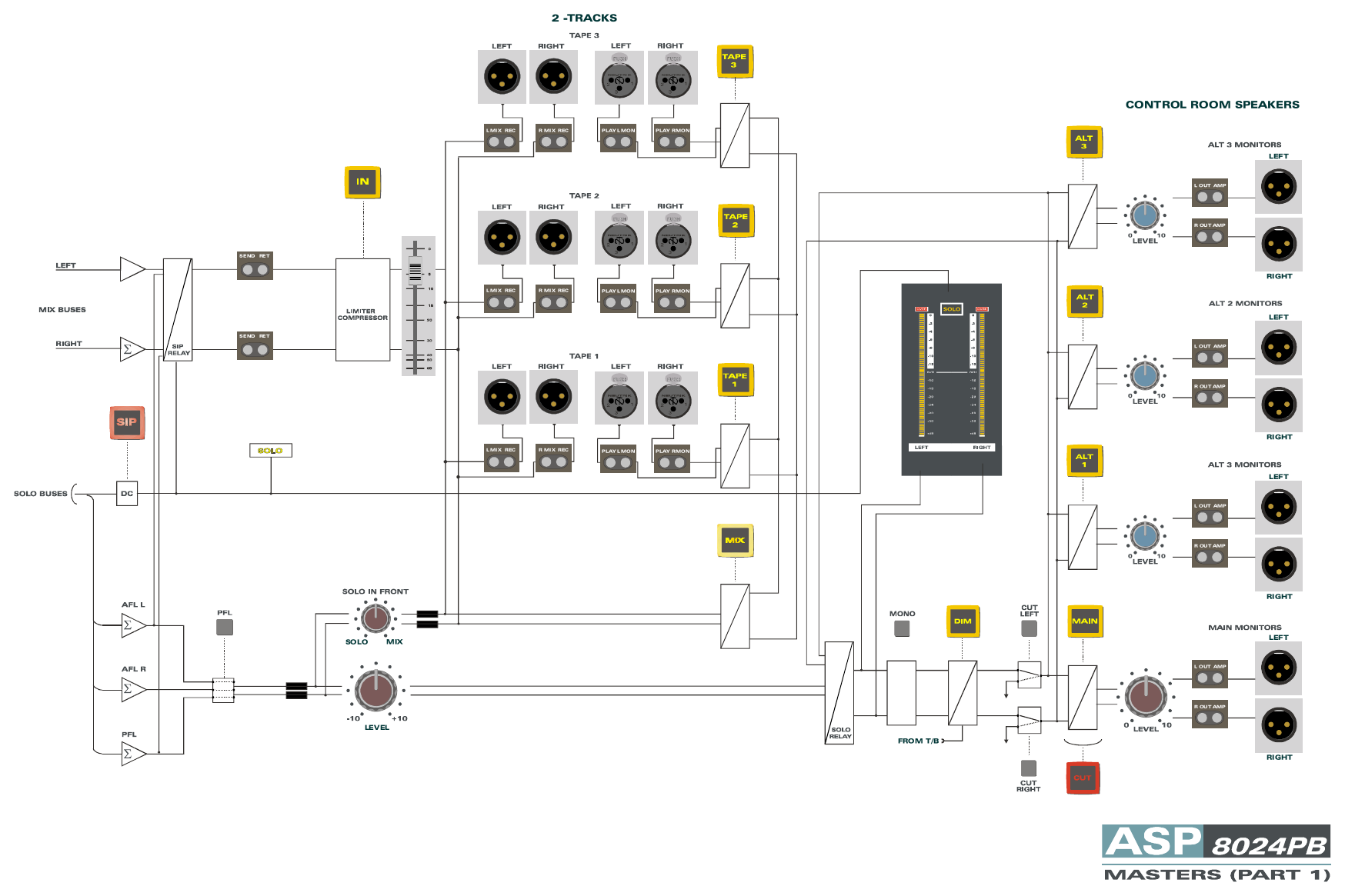

Patchbay 版本 Masters - Part 1
配备 Patchbay 的 ASP8024 对应 Masters Part 1 信号流程。

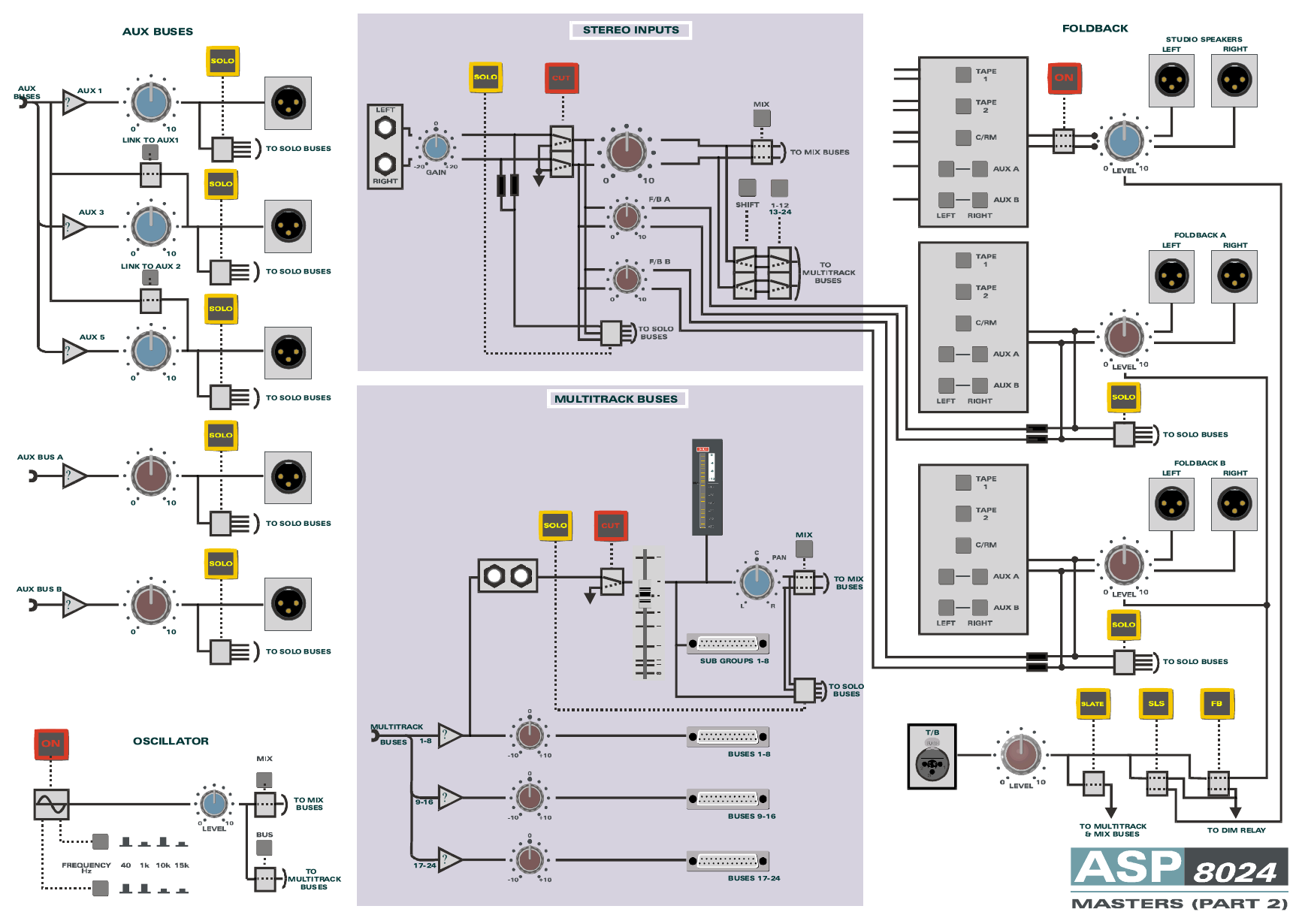

Masters - Part 2
立体声输入、Aux Bus、Multitrack Bus、Foldback 和 Studio 扬声器、振荡器 及 Talkback。

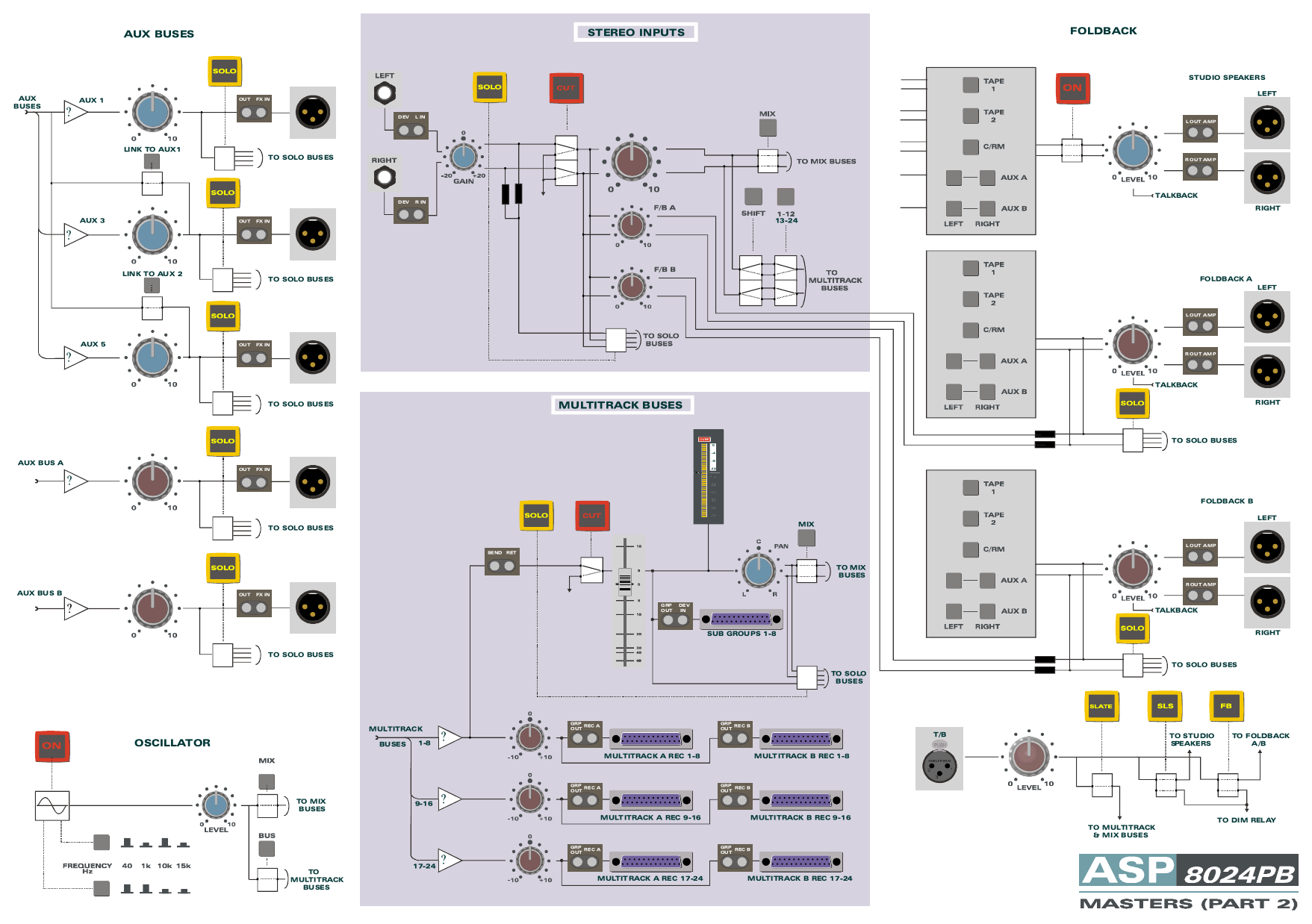

Patchbay 版本 Masters - Part 2
配备 Patchbay 的 ASP8024 对应 Masters Part 2 信号流程。
