EQ、Short Fader、Flip 与 Long Fader

EQ​

EQ 通常与 LF 信号路径关联。它分为两个部分，一个用于高频和低频（HF/LF），另一个用于中频（MIDS）。两个部分都可以独立接入或旁路，也可以分别独立切换到 SF 信号路径。

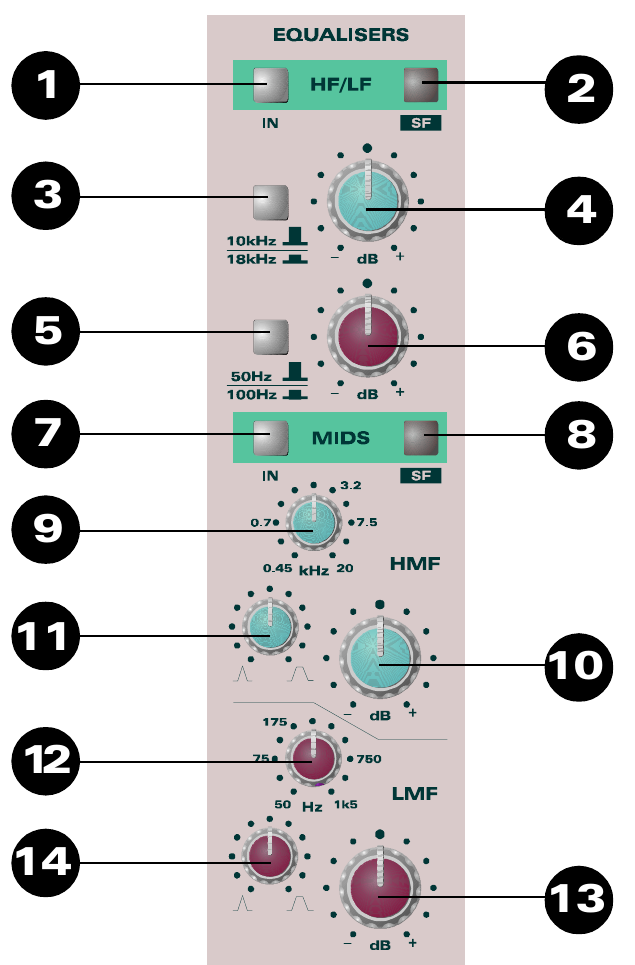

ASP8024 EQ 控制，编号 1 至 14

HF 部分的提升/衰减范围为 15 dB。开关弹起时频率为 10 kHz，按下时切换为 18 kHz。

LF 部分的提升/衰减范围为 15 dB，采用搁架式特性。开关弹起时频率为 50 Hz，按下时切换为 100 Hz。

高频中段（HMF）有三个控制。提升/衰减范围为 15 dB，中心频率可在 450 Hz 至 20 kHz 之间调节。Q 控制可将带宽从尖锐、狭窄的特性调至更平缓、更宽的特性。

低频中段（LMF）是峰值式中频段，带三个控制。提升/衰减范围为 15 dB，中心频率可在 50 Hz 至 1.5 kHz 之间调节。Q 控制可将带宽从尖锐、狭窄的特性调至更平缓、更宽的特性。

标称 Q 范围为 3.8（0.4 倍频程）至 0.65（2 倍频程）。

EQ 控制​

  1. HF/LF Section 将 HF/LF EQ 接入信号路径。
  2. SF 将 HF/LF EQ 放入 SF 信号路径，可在录音前处理信号。
  3. 10 kHz / 18 kHz 选择 HF EQ 频率。
  4. HF 提升/衰减控制。
  5. 50 Hz / 100 Hz 选择 LF EQ 频率。
  6. LF 提升/衰减控制。
  7. MIDS Section 将 MIDS EQ 接入信号路径。
  8. SF 将 MIDS EQ 放入 SF 信号路径，可在录音前处理信号。
  9. HMF 中心 FREQUENCY。
  10. HIGH MID 提升/衰减。
  11. HIGH MID Q。
  12. LMF 中心 FREQUENCY。
  13. LOW MID 提升/衰减。
  14. LOW MID Q。

Short Fader (SF)​

三个背光指示灯会显示当前选入 SF 路径的输入。可使用 FLIP 开关在 Mic/Line 与 Tape 之间切换。

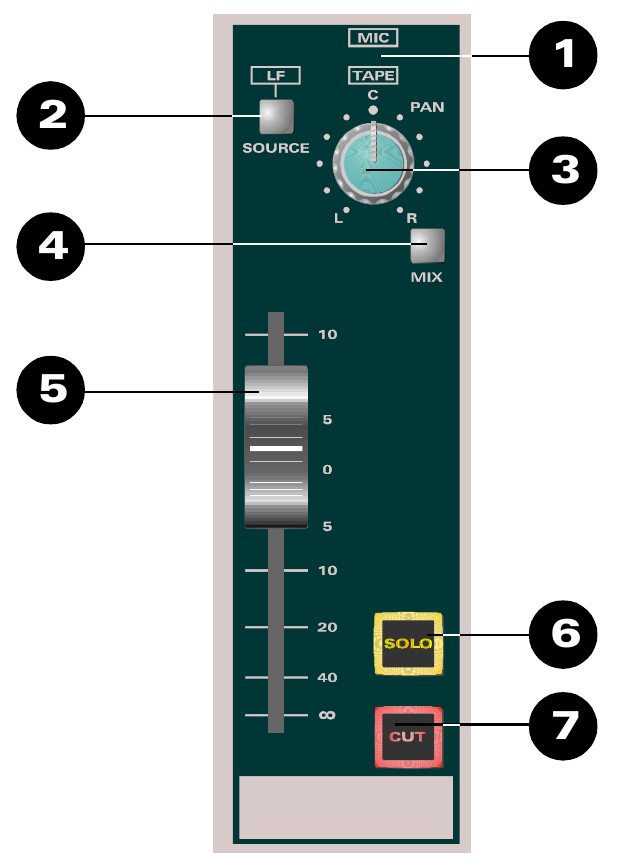

ASP8024 Short Fader 控制，编号 1 至 7

LF Source 允许 SF 路径从 LF 路径获取信号源。在混音时，可利用此功能将 LF 信号经 SF 路径送入 Routing Matrix，从而将 Group 输出用作额外的效果 Send。

通常 LF Source 信号取自 Long Fader 之后（POST LF），但可以通过更改电路板内部跳线改为 PRE LF。

信号源切换发生在 EQ 之前。这意味着路由到 SF 路径的 LF 信号可以通过将任一或两个 EQ 部分切换到 SF 来进行 EQ 处理。当某个 EQ 部分切换至 SF 后，该部分将不再可用于 LF 路径。

当路由部分选择 PAN 时，SF PAN 控制允许在各 Group 输出之间进行声像定位。MIX 将 SF 信号路由至立体声 Mix Bus，使 SF 路径在混音时可作为额外输入使用。Short Fader 提供 10 dB 的额外增益余量。SOLO 可调用 AFL/PFL 或 Solo in Place 功能，CUT 用于静音 SF 路径。

为了尽可能降低 Mix Bus 噪声，在不需要 SF 路径时应取消其 MIX 路由。对未使用的 SF 路径使用 CUT 静音，也可消除其对混音噪声的贡献。

Short Fader 控制​

  1. MIC/TAPE 背光信号源指示灯显示 SF 路径当前选择的是 MIC/LINE 还是 TAPE。
  2. SOURCE 选择推子后的 LF 信号作为 SF 路径输入，并覆盖 FLIP 所选择的 MIC/TAPE 信号源。内部跳线可将此信号源改为推子前。选择 SOURCE 后，LF 标识亮起，MIC/TAPE 指示灯熄灭。
  3. SF PAN 在奇数和偶数 Group 之间调整 SF 信号声像。
  4. MIX 将 SF 信号路由至立体声 Mix Bus。
  5. SHORT FADER 控制 SF 信号电平。
  6. SOLO 允许通过监听系统听到 SF 信号，并在 Master Meter 上查看。选择 Solo in Place 时，被 Solo 的信号会替代调音台输出。
  7. CUT 静音 SF 信号路径。

Flip 与 Pan​

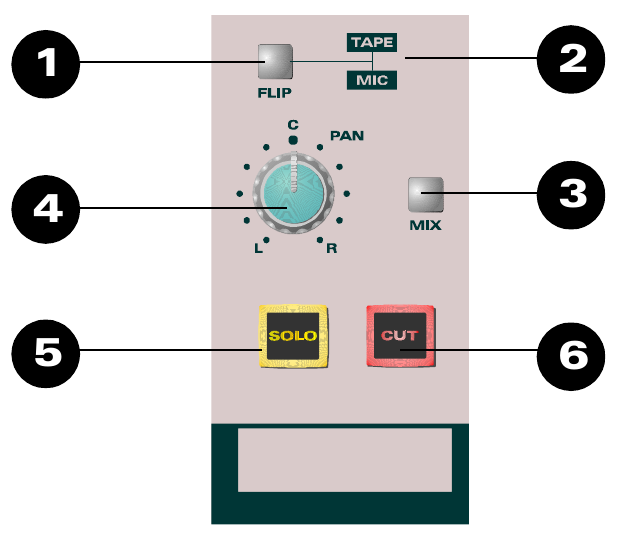

ASP8024 FLIP 与 LF Pan 控制，编号 1 至 6

FLIP 开关会在两条信号路径之间对调 MIC/LINE 与 TAPE 输入。正常情况下，TAPE 馈送 LF，MIC/LINE 馈送 SF；按下 FLIP 后，TAPE 馈送 SF，MIC/LINE 馈送 LF。背光指示灯显示每一部分当前选择的信号源。

PAN 控制将 LF 信号在立体声 Mix Bus 上进行声像定位，MIX 将 LF 信号分配至立体声 Bus。SOLO 调用 AFL/PFL 或 Solo in Place 功能。CUT 静音 LF 信号路径。

通常，参与立体声混音的 LF 通道应选择 MIX。不需要 LF 通道时，应取消其 MIX 路由，以降低 Mix 放大器噪声。对未使用的 LF 路径使用 CUT 静音，也可降低其噪声贡献。

Flip 与 Pan 控制​

  1. FLIP 在 LF 和 SF 路径之间对调输入。
  2. MIC/LINE 和 TAPE 指示灯显示 LF 路径当前选择的输入。
  3. MIX 将 LF 信号路由至立体声 Mix Bus。
  4. PAN 将 LF 信号在立体声 Bus 上进行声像定位。
  5. SOLO 允许通过监听系统听到 LF 信号，并在 Master Meter 上查看。选择 Solo in Place 时，被 Solo 的信号会替代调音台输出。
  6. CUT 静音 LF 信号路径。

有关用于控制 LF 信号路径电平的推子，请参阅 Long Fader (LF)。

Long Fader (LF)​

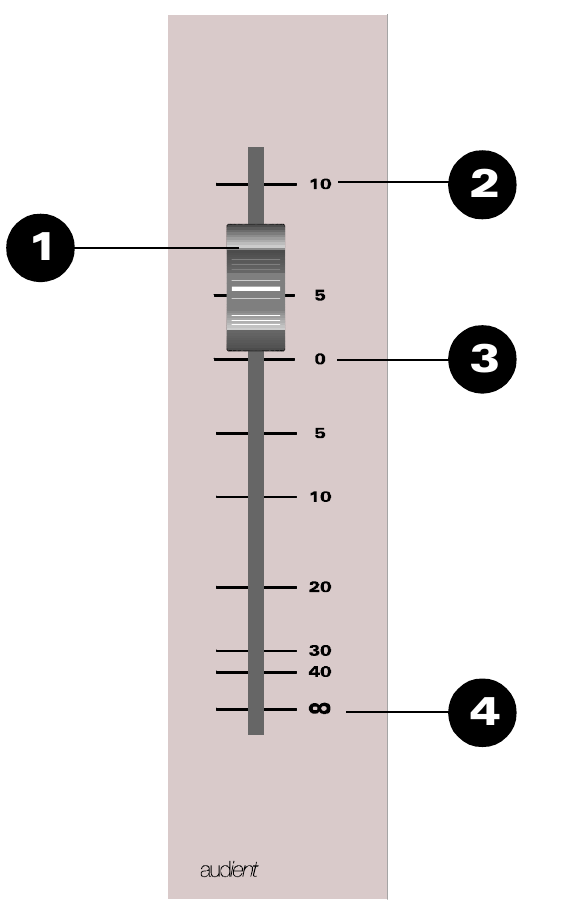

ASP8024 Long Fader，编号 1 至 4

Long Fader 位于靠近操作员的位置，作用于 LF 信号路径，主要用于建立监听混音和最终立体声混音。推子通常应在 0 dB 附近工作，并保留 10 dB 的额外增益余量，以便提高或降低信号电平。

设置电平时，应先将推子置于 0 dB，然后调节输入灵敏度控制以获得正确电平，从而优化增益结构。

  1. LONG FADER 控制 LF 信号电平。
  2. +10 dB 标记：推子在此处完全打开，为信号路径增加 10 dB 增益。
  3. 0 dB 标记：正常工作位置。
  4. 当推子移动到最底部时，信号路径关闭，不会有信号通过。
