Equaliser, Short Fader, Flip और Long Fader

Equaliser

Equaliser सामान्यतः LF सिग्नल पाथ से जुड़ा होता है। इसे दो सेक्शन्स में split किया गया है - high और low frequencies (HF/LF) के लिए एक, और middle frequencies (MIDS) के लिए दूसरा। दोनों सेक्शन्स को स्वतंत्र रूप से in/out स्विच किया जा सकता है और स्वतंत्र रूप से SF सिग्नल पाथ में स्विच किया जा सकता है।

HF सेक्शन की boost/cut रेंज 15 dB है। Frequency को स्विच up होने पर 10 kHz और स्विच depressed होने पर 18 kHz के बीच स्विच किया जा सकता है।

LF सेक्शन की boost/cut रेंज 15 dB है और shelving characteristic है। Frequency को स्विच up होने पर 50 Hz और स्विच depressed होने पर 100 Hz के बीच स्विच किया जा सकता है।

High-mid सेक्शन (HMF) में तीन कंट्रोल्स हैं। Boost/cut रेंज 15 dB है और सेंटर frequency को 450 Hz to 20 kHz तक vary किया जा सकता है। Q कंट्रोल bandwidth को sharp, narrow characteristic से gentler, wider characteristic तक vary करता है।

Low-mid सेक्शन (LMF) तीन कंट्रोल्स वाला peaking mid band है। Boost/cut रेंज 15 dB है और सेंटर frequency को 50 Hz to 1.5 kHz तक vary किया जा सकता है। Q कंट्रोल bandwidth को sharp, narrow characteristic से gentler, wider characteristic तक vary करता है।

Stated Q रेंज 3.8 (0.4 octave) to 0.65 (2 octaves) है।

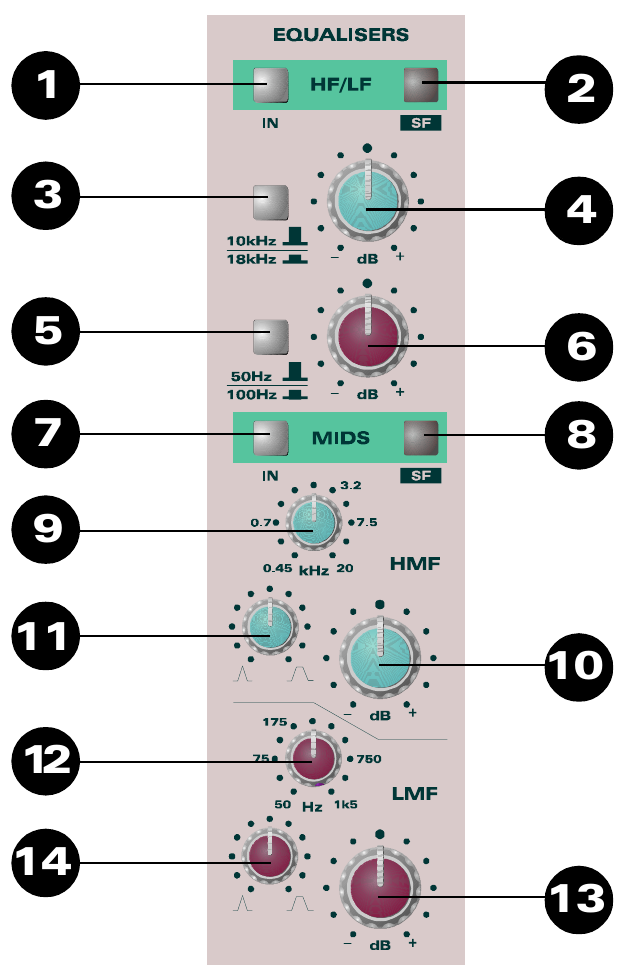

Equaliser कंट्रोल्स

1. HF/LF Section HF/LF equaliser को circuit में रखता है।
2. SF HF/LF equaliser को SF सिग्नल पाथ में रखता है, जहाँ वह रिकॉर्डिंग से पहले सिग्नल प्रोसेस कर सकता है।
3. 10 kHz / 18 kHz HF equaliser frequency सिलेक्ट करता है।
4. HF boost/cut कंट्रोल।
5. 50 Hz / 100 Hz LF equaliser frequency सिलेक्ट करता है।
6. LF boost/cut कंट्रोल।
7. MIDS Section MIDS equaliser को circuit में रखता है।
8. SF MIDS equaliser को SF सिग्नल पाथ में रखता है, जहाँ वह रिकॉर्डिंग से पहले सिग्नल प्रोसेस कर सकता है।
9. HMF सेंटर FREQUENCY।
10. HIGH MID boost/cut।
11. HIGH MID Q।
12. LMF सेंटर FREQUENCY।
13. LOW MID boost/cut।
14. LOW MID Q।

Short Fader (SF)

तीन back-illuminated इंडिकेटर्स SF पाथ के लिए चुना हुआ इनपुट दिखाते हैं। इसे FLIP स्विच का उपयोग करके Mic/Line और Tape के बीच बदला जा सकता है।

LF Source SF पाथ को LF पाथ से अपना सोर्स लेने देता है। Mixdown के दौरान इसका उपयोग LF सिग्नल को SF पाथ से रूटिंग matrix तक भेजने के लिए किया जा सकता है, जिससे ग्रुप आउटपुट्स additional effect सेंड्स के रूप में उपयोग हो सकते हैं।

सामान्यतः LF सोर्स सिग्नल long फेडर के बाद (POST LF) से लिया जाता है, लेकिन circuit board पर इंटरनल link बदलकर इसे PRE LF बनाया जा सकता है।

सोर्स switching equaliser से पहले होती है। इसका अर्थ है कि SF पाथ में routed LF सिग्नल को एक या दोनों equaliser सेक्शन्स को SF पाथ में स्विच करके equalise किया जा सकता है। जब equaliser सेक्शन SF पर switched हो, तो वह सेक्शन LF पाथ में उपलब्ध नहीं रहता।

SF PAN कंट्रोल रूटिंग सेक्शन में PAN चुना हुआ होने पर ग्रुप आउटपुट्स के बीच panning की अनुमति देता है। MIX SF सिग्नल को स्टीरियो मिक्स बस पर रूट करता है और mixdown के दौरान SF पाथ को additional इनपुट के रूप में उपयोग करने देता है। Short फेडर 10 dB of gain in hand देता है। SOLO AFL/PFL या Solo in Place facilities एक्सेस करता है, और CUT SF पाथ को mute करता है।

सबसे कम practical मिक्स-बस noise के लिए, जब SF पाथ्स आवश्यक न हों तो उन्हें MIX से रूटिंग से हट करें। Unused SF पाथ को CUT से mute करना मिक्स में उसकी noise contribution भी हटा सकता है।

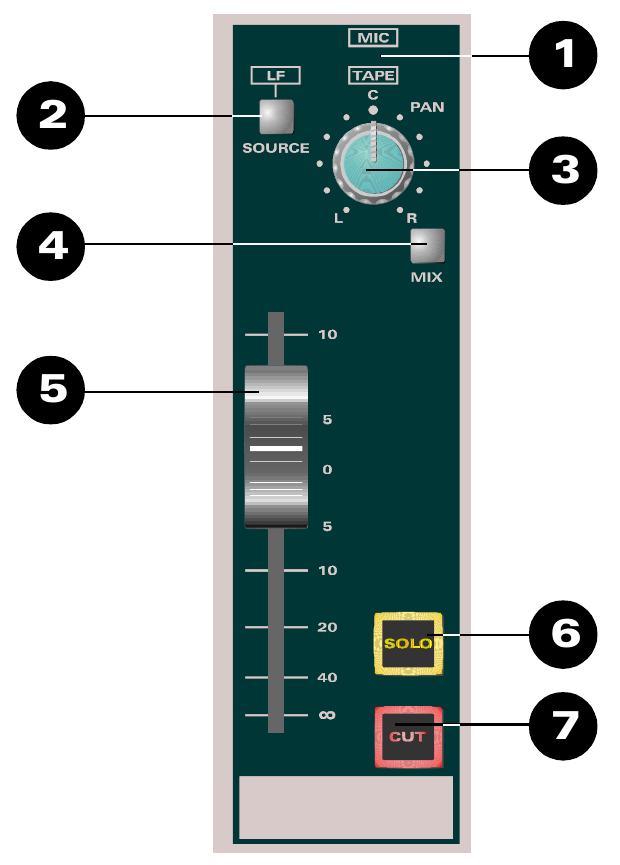

Short Fader कंट्रोल्स

1. MIC/TAPE back-lit सोर्स इंडिकेटर्स दिखाते हैं कि SF पाथ पर MIC/LINE या TAPE चुना हुआ है।
2. SOURCE post-fade LF सिग्नल को SF पाथ के इनपुट के रूप में सिलेक्ट करता है, FLIP से MIC/TAPE selection override करते हुए। Internal link इस सोर्स को pre-fade में बदल सकता है। सोर्स चुना हुआ होने पर LF legend illuminate होता है और MIC/TAPE इंडिकेटर blank हो जाता है।
3. SF PAN SF सिग्नल को odd और even ग्रुप्स के बीच pan करता है।
4. MIX SF सिग्नल को स्टीरियो मिक्स बस पर रूट करता है।
5. SHORT FADER SF सिग्नल लेवल कंट्रोल करता है।
6. SOLO SF सिग्नल को monitors पर सुनने और मास्टर मीटर्स पर देखने देता है। Solo in Place चुना हुआ होने पर soloed सिग्नल कंसोल आउटपुट को रिप्लेस करता है।
7. CUT SF सिग्नल पाथ को mute करता है।

Flip और Pan

FLIP स्विच दोनों सिग्नल पाथ्स के बीच MIC/LINE और TAPE इनपुट्स को reverse करता है। सामान्यतः TAPE LF को फ़ीड करता है और MIC/LINE SF को फ़ीड करता है; FLIP pressed होने पर TAPE SF को फ़ीड करता है और MIC/LINE LF को। Illuminated इंडिकेटर्स प्रत्येक सेक्शन में चुना हुआ सोर्स दिखाते हैं।

PAN कंट्रोल LF सिग्नल को स्टीरियो मिक्स बस में pan करता है और MIX LF सिग्नल को स्टीरियो बस पर असाइन करता है। SOLO AFL/PFL या Solo in Place facilities एक्सेस करता है। CUT LF सिग्नल पाथ को mute करता है।

सामान्यतः स्टीरियो मिक्स में contribute करने वाले LF चैनल्स पर MIX चुना हुआ होगा। जब LF चैनल्स ज़रूरी न हों तो मिक्स-amplifier noise कम करने के लिए उन्हें मिक्स से रूटिंग से हट करें। Unused LF पाथ को CUT से mute करना उसकी noise contribution भी कम कर सकता है।

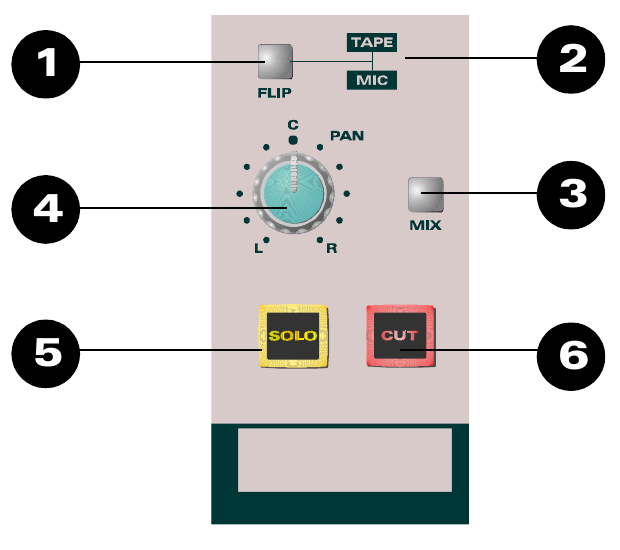

Flip और Pan कंट्रोल्स

1. FLIP LF और SF पाथ्स के बीच इनपुट्स स्वैप करता है।
2. MIC/LINE और TAPE इंडिकेटर्स दिखाते हैं कि LF पाथ के लिए कौन-सा इनपुट चुना हुआ है।
3. MIX LF सिग्नल को स्टीरियो मिक्स बस पर रूट करता है।
4. PAN LF सिग्नल को स्टीरियो बस में pan करता है।
5. SOLO LF सिग्नल को monitors पर सुनने और मास्टर मीटर्स पर देखने देता है। Solo in Place चुना हुआ होने पर soloed सिग्नल कंसोल आउटपुट को रिप्लेस करता है।
6. CUT LF सिग्नल पाथ को mute करता है।

LF सिग्नल पाथ के लेवल को कंट्रोल करने वाले फेडर के लिए Long Fader (LF) देखें।

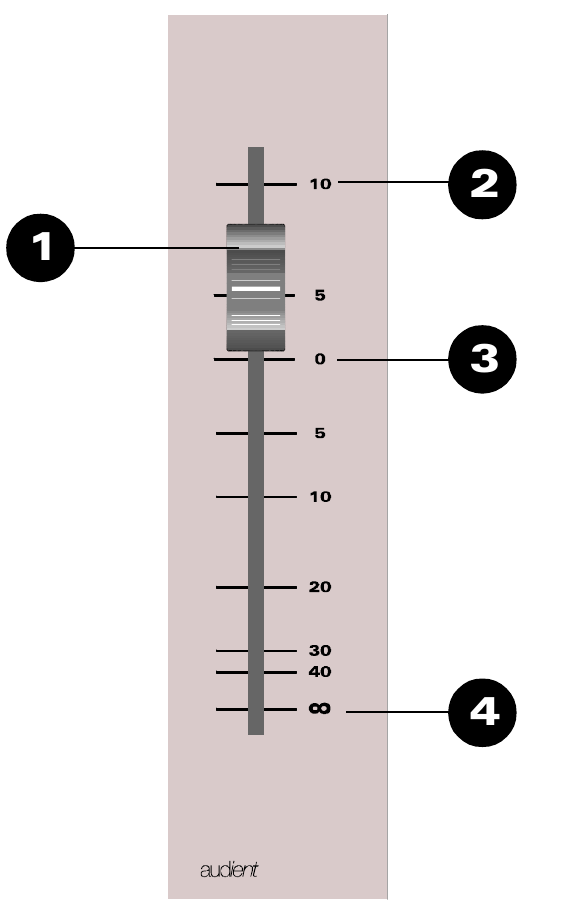

Long Fader (LF)

Operator के पास स्थित Long Fader LF सिग्नल पाथ पर operate करता है और मुख्य रूप से मॉनिटर मिक्स तथा फ़ाइनल स्टीरियो मिक्स बनाने के लिए उपयोग होता है। फेडर से 0 dB mark के आसपास operate करने की अपेक्षा है, जिसमें 10 dB of gain in hand है, जिससे सिग्नल लेवल बढ़ाया या घटाया जा सके।

लेवल सेटिंग करते समय फेडर को 0 dB पर शुरू करें और फिर गेन structure optimise करने के लिए सही लेवल हेतु इनपुट-sensitivity कंट्रोल एडजस्ट करें।

1. LONG FADER LF सिग्नल लेवल कंट्रोल करता है।
2. +10 dB mark - इस point पर फेडर पूरी तरह open है, सिग्नल पाथ में 10 dB गेन introduce करता है।
3. 0 dB mark - नॉर्मल ऑपरेटिंग पोज़िशन।
4. फेडर travel के बॉटम पर सिग्नल पाथ बंद हो जाता है और कोई सिग्नल pass नहीं होगा।
