मास्टर Section कनेक्शन्स

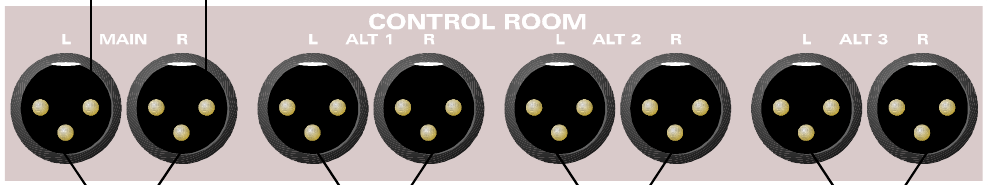

कंट्रोल room कनेक्टर्स
कंट्रोल-रूम loudspeaker आउटपुट्स में Main आउटपुट और three Alternative आउटपुट्स शामिल हैं, जिन्हें कंट्रोल surface से सिलेक्ट किया जाता है। प्रत्येक आउटपुट स्टीरियो है, अलग लेफ्ट और राइट कनेक्टर्स के साथ।
कंसोल में पावर amplification नहीं है। Passive loudspeakers को उपयुक्त एक्सटर्नल पावर amplification के माध्यम से कनेक्ट करें, या self-powered loudspeakers को सीधे उनके इनपुट्स से कनेक्ट करें।

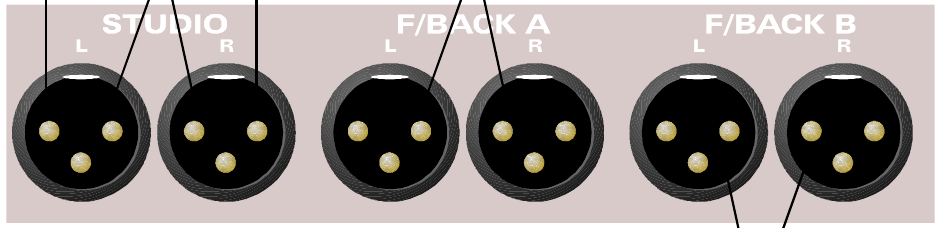

Studio और फोल्डबैक कनेक्टर्स
Studio Loudspeaker, Foldback A और Foldback B आउटपुट्स स्टीरियो XLR आउटपुट्स हैं, प्रत्येक में अलग लेफ्ट और राइट कनेक्टर्स हैं। प्रत्येक आउटपुट पर मौजूद सिग्नल कंट्रोल surface पर चुना हुआ सोर्स पर depend करता है।
कंसोल में पावर amplification नहीं है। Foldback सामान्यतः हेडफ़ोन फ़ीड के रूप में उपयोग होता है; इन लाइन-लेवल आउटपुट्स को उपयुक्त एक्सटर्नल amplification require होती है और ये हेडफ़ोन या passive loudspeakers को सीधे drive करने के लिए intended नहीं हैं। Self-powered loudspeakers को सीधे उनके इनपुट्स से कनेक्ट किया जा सकता है।

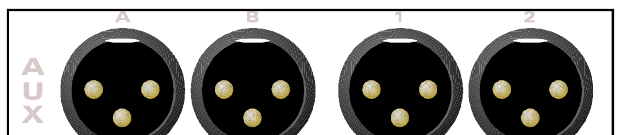

Auxiliary कनेक्टर्स
पैनल पर Auxiliary A, Auxiliary B और Auxiliaries 1 से 12 के लिए XLR कनेक्टर्स हैं। सभी auxiliaries mono, लाइन-लेवल, fully बैलेंस्ड आउटपुट्स हैं। Clarity के लिए सोर्स illustration में सभी नंबर वाले आउटपुट्स नहीं दिखाए गए हैं।
Auxiliary आउटपुट्स सामान्यतः reverberation यूनिट्स जैसे effects फ़ीड करने के लिए उपयोग होते हैं। Auxiliary A और B सामान्यतः foldback सिस्टम फ़ीड्स के रूप में उपयोग होते हैं, लेकिन additional effects सेंड्स के रूप में भी उपयोग किए जा सकते हैं।

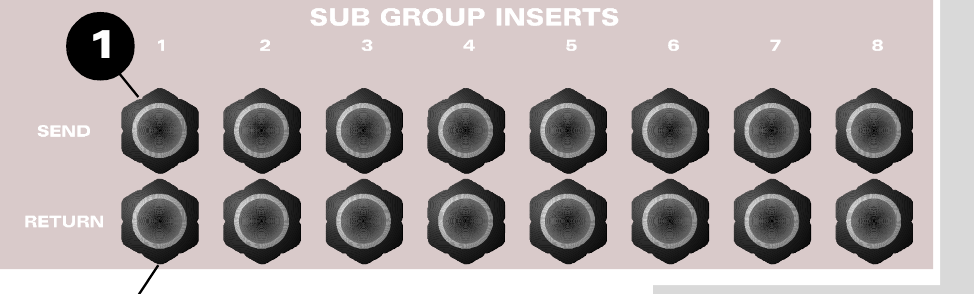

Subgroup insert कनेक्टर्स
आठ सबग्रुप इन्सर्ट points हैं। प्रत्येक सबग्रुप में INSERT SEND और INSERT RETURN है।
सेंड आउटपुट पर सिग्नल हमेशा present रहता है। आवश्यकता होने पर इन्सर्ट रिटर्न्स को mixdown के दौरान स्टीरियो मिक्स बस के बहुत basic इनपुट्स के रूप में भी उपयोग किया जा सकता है, उदाहरण के लिए submixer या sampler से।

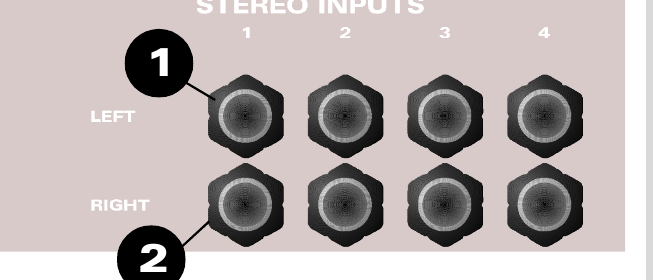

स्टीरियो इनपुट कनेक्टर्स
चार स्टीरियो रिटर्न्स हैं, प्रत्येक में लेफ्ट और राइट TRS jack इनपुट्स हैं। यदि mono सोर्स उपयोग हो, तो उसे left इनपुट से कनेक्ट करें। लेफ्ट इनपुट राइट से normalled है ताकि सिग्नल स्टीरियो रिटर्न के दोनों sides को फ़ीड करे। राइट इनपुट में plug इन्सर्ट करने पर यह normalled कनेक्शन टूट जाता है।

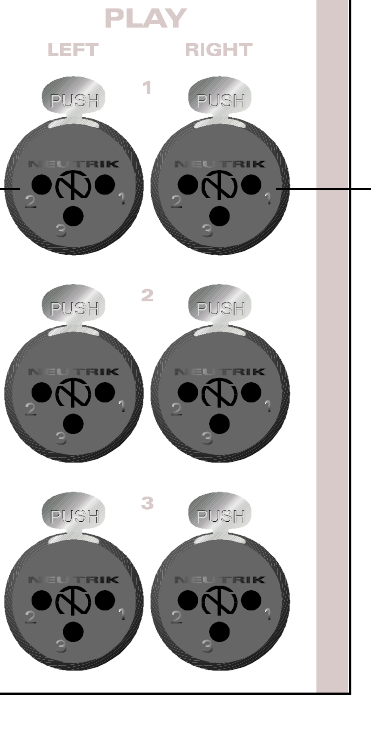

Play इनपुट्स
Play इनपुट्स मॉनिटरिंग सिस्टम के एक्सटर्नल इनपुट्स हैं। तीनों इनपुट्स Control Room मॉनिटरिंग सिस्टम के सोर्सेज़ के रूप में उपलब्ध हैं। Play 1 और Play 2 को Studio मॉनिटरिंग और Foldback सिस्टम्स के सोर्सेज़ के रूप में भी सिलेक्ट किया जा सकता है।
प्रत्येक Play इनपुट में अलग लेफ्ट और राइट कनेक्टर्स हैं।

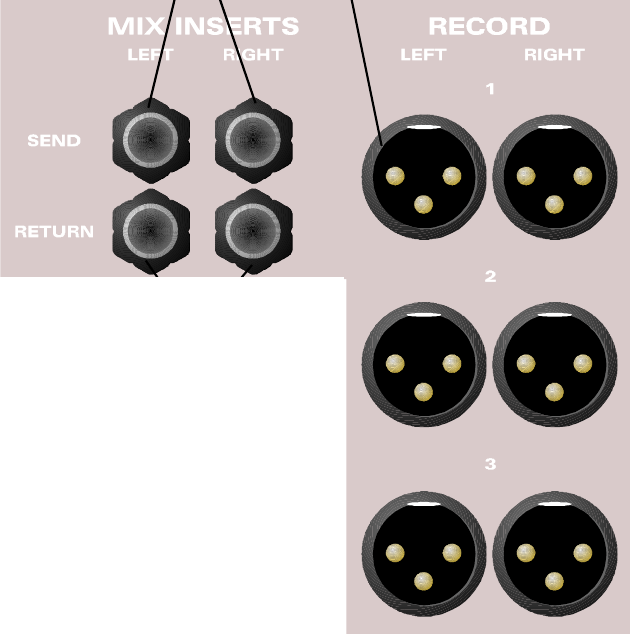

Main आउटपुट्स
स्टीरियो MIX OUTPUT कनेक्टर्स के three sets हैं। सोर्स इन्हें up to three स्टीरियो रिकॉर्डिंग machines कनेक्ट करने की अनुमति देने वाला बताता है, हालांकि आउटपुट्स को आवश्यकता अनुसार अन्य destinations के लिए उपयोग किया जा सकता है।
Associated मिक्स इन्सर्ट points फ़ाइनल मिक्स processor को मिक्स पाथ में इन्सर्ट करने देते हैं। इन्सर्ट point MIX compressor/limiter से पहले स्थित है। अलग लेफ्ट और राइट MIX INSERT SEND तथा MIX INSERT RETURN jacks दिए गए हैं।

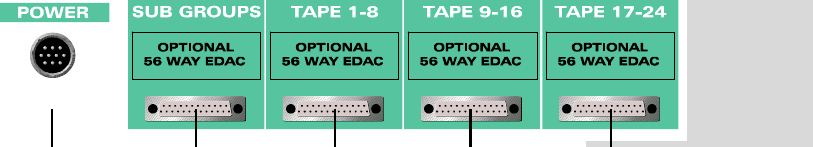

Multi-track कनेक्टर्स
Multitrack recorder सेंड्स तीन multi-pole कनेक्टर्स में split हैं, प्रत्येक eight ग्रुप आउटपुट्स कैरी करता है:
- Tracks 1–8
- Tracks 9–16
- Tracks 17–24
Eight सबग्रुप आउटपुट्स fourth multi-pole कनेक्टर पर दिए गए हैं। D-sub कनेक्टर्स की standard wiring नीचे दिखाई गई है। Multitrack सेंड्स और सबग्रुप आउटपुट्स cost ऑप्शन के रूप में 56-pin EDAC multi-pole कनेक्टर्स पर भी उपलब्ध थे। Optional patchbay fitted consoles में EDAC कनेक्टर ऑप्शन नहीं होता।
उसी पैनल पर कंसोल Power Input कनेक्टर भी है। ओरिजिनल मैनुअल से retained पावर सप्लाई जानकारी के लिए Power Supply देखें।
Multi-pin कनेक्शन्स
| Signal number | +VE D-sub | +VE EDAC | -VE D-sub | -VE EDAC | Screen D-sub | Screen EDAC |
|---|---|---|---|---|---|---|
| 1/9/17 | 24 | A | 12 | E | 25 | F |
| 2/10/18 | 10 | C | 23 | B | 11 | H |
| 3/11/19 | 21 | D | 9 | K | 22 | J |
| 4/12/20 | 7 | P | 20 | V | 8 | N |
| 5/13/21 | 18 | Z | 6 | d | 19 | U |
| 6/14/22 | 4 | c | 17 | f | 5 | Y |
| 7/15/23 | 15 | j | 3 | n | 16 | m |
| 8/16/24 | 1 | t | 14 | y | 2 | s |
सभी undesignated pins अनकनेक्टेड हैं। सभी स्क्रीन कनेक्शन्स कंसोल के अंदर joined हैं और metalwork earth से कनेक्टेड हैं।
Patchbay-equipped consoles के लिए टाई-लाइन कनेक्शन्स 25–32 और subsequent ग्रुप्स एक ही wiring convention फ़ॉलो करते हैं। Patchbay-equipped consoles में optional EDAC कनेक्टर्स नहीं होते।
