रिकॉर्डिंग और इन-लाइन Architecture

ASP8024 के साथ रिकॉर्डिंग

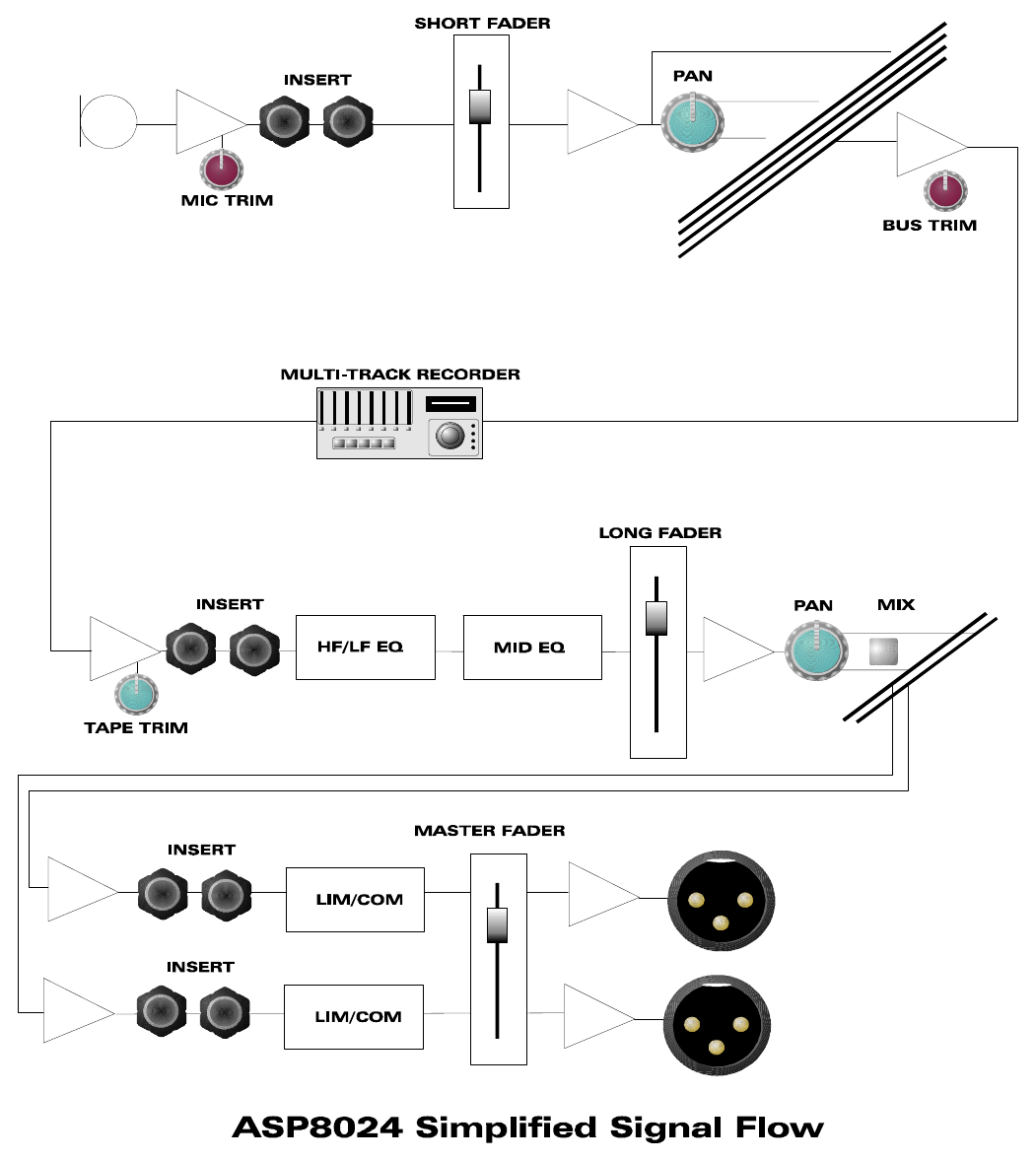

इन-लाइन architecture

ASP8024 में इन-लाइन architecture है। इसका अर्थ है कि channel path और monitor path दोनों एक ही फिजिकल strip में शामिल हैं।

दो सिग्नल पाथ्स इस तरह integrated होने के कारण इन-लाइन consoles कभी-कभी confusing माने गए हैं। ASP8024 के cosmetic और ergonomic design में विशेष ध्यान दिया गया है ताकि दोनों पाथ्स को एक-दूसरे से आसानी से distinguish किया जा सके।

कंट्रोल surface के dark areas और dark स्विच बटन्स short fader (SF) या चैनल पाथ से जुड़े हैं, जबकि कंट्रोल surface के light areas long fader (LF) या मॉनिटरिंग पाथ से जुड़े हैं। इस मैनुअल के बाकी हिस्से में सिग्नल पाथ्स को LF और SF पाथ्स कहा गया है।

डिफ़ॉल्ट condition में Mic/Line इनपुट SF पाथ को फ़ीड करता है जबकि Tape रिटर्न सिग्नल LF पाथ का उपयोग करता है। यह assignment FLIP स्विच से reverse किया जा सकता है। Back-lit legends प्रत्येक पाथ का सिग्नल सोर्स indicate करते हैं।

रिकॉर्डिंग प्रक्रिया

रिकॉर्डिंग सामान्यतः two-stage प्रोसेस है, जब तक कि आप classical रिकॉर्डिंग न कर रहे हों जहाँ बहुत simple माइक्रोफ़ोन कॉन्फ़िगरेशन्स अक्सर सीधे स्टीरियो में रिकॉर्ड करने के लिए उपयोग होते हैं। Popular music आमतौर पर पहले tracked होता है ताकि सभी इंस्ट्रूमेंट्स storage medium पर आ जाएँ - आम तौर पर multi-track tape recorder। दूसरे stage में recorded tracks को वापस कंसोल में लाकर स्टीरियो मिक्स में combine किया जाता है।

जब इंस्ट्रूमेंट्स MIDI कंट्रोल में हों तो उन्हें रिकॉर्ड करना आवश्यक नहीं होता, क्योंकि आवश्यकता पड़ने पर उन्हें मिक्स में live play किया जा सकता है। यदि मिक्स में बहुत सारे MIDI-controlled इंस्ट्रूमेंट्स हों तो ट्रैकिंग stage का बड़ा हिस्सा हटाया जा सकता है।

Basic ट्रैकिंग

ग्रुप आउटपुट्स recorder के अलग-अलग tracks के इनपुट्स को फ़ीड करते हैं, जबकि recorder आउटपुट्स कंसोल के tape इनपुट्स से कनेक्टेड होते हैं।

FLIP स्विच UP पोज़िशन में होना चाहिए। इससे माइक्रोफ़ोन या लाइन इनपुट्स SF पाथ से tape recorder तक जाते हैं, जबकि tape रिटर्न्स LF पाथ से स्टीरियो मिक्स बस तक जाते हैं।

Guide track अक्सर पहले रिकॉर्ड किया जाता है। यह क्लिक track से drum kit या कुछ बहुत raw vocals तक कुछ भी हो सकता है - कुछ ऐसा जिस पर बाद की recordings आधारित हो सकें। Guide track बाद में संभवतः destroy कर दिया जाएगा।

Guide track establish होने के बाद उसे सुन पाना महत्वपूर्ण है ताकि subsequent tracks उसके साथ time में lay down किए जा सकें। Guide track LF पाथ से play किया जा सकता है और AUXILIARY A के सोर्स के रूप में उपयोग किया जा सकता है। Auxiliary को PRE पर स्विच करें और सुनिश्चित करें कि वह LF पाथ के साथ उपयोग के लिए चुना हुआ है। मास्टर सेक्शन पर AUXILIARY A को फिर FOLDBACK A के सोर्स के रूप में चुना जा सकता है। FOLDBACK A आउटपुट को हेडफ़ोन amplifier से कनेक्ट करना चाहिए।

Performer इनपुट कंसोल चैनल के MIC इनपुट से कनेक्टेड होता है और SF पाथ से रूटिंग matrix तक भेजा जाता है। वह ग्रुप/track चुनें जो recorder पर REC-तैयार किए गए track से correspond करता हो।

Tape recorder रिकॉर्ड मोड में होने पर performance रिकॉर्ड होती है। Subsequent इंस्ट्रूमेंट्स को इसी तरह add किया जा सकता है। Previously recorded मैटेरियल कंसोल के माध्यम से play back करके अगले performer के लिए auxiliary/foldback मिक्स में add किया जा सकता है।

इस point पर rough मिक्स के बारे में सोचना शुरू किया जा सकता है। Recorded tracks से संबंधित long फेडर्स खोलने पर उन्हें कंसोल के मिक्स आउटपुट पर सुना जा सकता है, बशर्ते relevant चैनल्स पर MIX pressed हो और मिक्स कंट्रोल-रूम loudspeaker सोर्स के रूप में चुना हुआ हो। Auxiliaries को pre-fade रखने से studio foldback बदले बिना स्टीरियो मिक्स एडजस्ट किया जा सकता है।

Tracks assemble होते समय effects add किए जा सकते हैं। Auxiliary आउटपुट्स effects यूनिट्स को फ़ीड कर सकते हैं, और effects यूनिट्स के आउटपुट्स मास्टर सेक्शन के RETURNS के माध्यम से वापस लाए जा सकते हैं। रिटर्न्स पर Foldback 1 या 2 कंट्रोल्स उन effects को foldback में रूट कर सकते हैं।

Basic मिक्सिंग

मिक्स का बड़ा हिस्सा ट्रैकिंग प्रोसेस के परिणामस्वरूप बन चुका होता है। Additional इंस्ट्रूमेंट्स को remaining tape इनपुट्स से कनेक्ट किया जा सकता है, या यदि सभी tape इनपुट्स occupied हों या tape-इनपुट sensitivity insufficient हो तो MIC/LINE इनपुट्स उपयोग किए जा सकते हैं।

SF पाथ का उपयोग करने वाले सिग्नल को स्टीरियो मिक्स बस पर स्विच किया जा सकता है। Alternatively, यदि LF पाथ यूज़ में न हो तो FLIP स्विच MIC/LINE इनपुट को LF पाथ फ़ीड करने दे सकता है। Equaliser, या उसका कोई हिस्सा, और auxiliaries को भी SF पाथ पर स्विच किया जा सकता है।

मिक्स आउटपुट पर compressor उपलब्ध है जहाँ mixed सिग्नल की dynamic रेंज कम करना desirable हो। मिक्स आउटपुट में इन्सर्ट point भी है जहाँ एक्सटर्नल equaliser, compressor या अन्य effect यूनिट उपयोग की जा सकती है।

Insert points

SF सिग्नल पाथ और LF सिग्नल पाथ दोनों में इन्सर्ट points हैं। Mic/Line सिग्नल-पाथ इन्सर्ट point Phase Reverse circuit के तुरंत बाद और Flip स्विच से ठीक पहले स्थित है। Tape सिग्नल-पाथ इन्सर्ट point tape इनपुट के तुरंत बाद और फिर Flip स्विच से ठीक पहले स्थित है।

इन्सर्ट points में सेंड और रिटर्न होते हैं। रिटर्न्स fully बैलेंस्ड हैं, जबकि सेंड्स ground sensing हैं, जिससे उन्हें बैलेंस्ड या unbalanced loads से कनेक्ट किया जा सकता है। यदि इन्सर्ट point आवश्यक न हो और circuit से switched out हो, तब भी सेंड सिग्नल कैरी करता है, जिससे प्रत्येक इन्सर्ट point पर additional आउटपुट मिलता है।

यदि इन्सर्ट point switched in हो और रिटर्न jack में कुछ plugged न हो, तब भी सिग्नल pass करेगा क्योंकि jack में switching contacts होते हैं जिन्हें केवल jack plug इन्सर्ट करके break किया जा सकता है।

इन्सर्ट points TRS jacks का उपयोग करते हैं। Tip XLR कनेक्टर के pin 2 के equivalent है, Ring pin 3 के equivalent है, और Sleeve ground है, जो pin 1 के equivalent है।

Doing it live

MIDI के माध्यम से play किए जा सकने वाले इक्विपमेंट के साथ ट्रैकिंग stage हटाया जा सकता है और तुरंत live मिक्स बनाया जा सकता है। LF और SF दोनों सिग्नल पाथ्स को स्टीरियो मिक्स पर रूट किया जा सकता है, जिससे मिक्स करने के लिए अधिकतम 72 channels मिलते हैं।

ग्रुप आउटपुट्स को LF या SF सिग्नल पाथ से extra effect सेंड्स के रूप में भी उपयोग किया जा सकता है। रिसोर्सेज़ को SF स्विचेज़ का उपयोग करके SF पाथ पर असाइन किया जा सकता है; module-by-module basis पर एक पाथ में उपयोग हुआ रिसोर्स दूसरे पाथ द्वारा उपयोग नहीं किया जा सकता।

यदि एक ही module के different पाथ्स से सिग्नल्स को एक ही effect यूनिट फ़ीड करना हो, तो auxiliary मास्टर कंट्रोल्स से जुड़े LINK स्विचेज़ auxiliary सिग्नल्स combine करने का तरीका देते हैं।
