कंसोल Functions और इनपुट Pod

अब जब examples के माध्यम से कंसोल के उपयोग की समझ बन चुकी है, मैनुअल modules के फ़ंक्शन्स लिस्ट करने वाले रेफ़रेंस सेक्शन में जाता है। Modules को सेक्शन्स में बाँटा गया है ताकि उन्हें reasonable size में दिखाया जा सके और कंट्रोल्स को number से identify किया गया है। प्रत्येक drawing के साथ brief functional description दी गई है, जबकि broader text फ़ंक्शन explain करता है। Web मैनुअल का यह भाग उसी रेफ़रेंस approach को फ़ॉलो करता है।

कंसोल-फ़ंक्शन पेजेज़ कंट्रोल्स को number से identify करते हैं और दो सिग्नल पाथ्स को अलग करने के लिए surface colouring का उपयोग करते हैं। Light-background कंट्रोल्स LF पाथ से जुड़े हैं और dark-background कंट्रोल्स SF पाथ से।

इनपुट pod​

इनपुट pod कंसोल के बाकी सिग्नल प्रोसेसिंग का gateway है। तीन इनपुट्स हैं: mutually exclusive माइक्रोफ़ोन और लाइन इनपुट, तथा एक tape इनपुट।

Mic/Line इनपुट सामान्यतः सिग्नल को SF या short-फेडर सिग्नल पाथ में भेजता है, जबकि tape इनपुट सामान्यतः LF या long-फेडर पाथ से सिग्नल भेजता है, जब तक कि FLIP स्विच इसे reverse न करे।

इनपुट्स से जुड़े दो मीटर्स हैं: tape-इनपुट सिग्नल दिखाने वाला 20-segment 0dBFS peak-reading मीटर और mic/line लेवल का इंडिकेशन देने वाला 3-segment peak-reading मीटर। MIC/LINE और TAPE दोनों इनपुट्स में इन्सर्ट points हैं जिन्हें circuit में in या out स्विच किया जा सकता है।

Mic इनपुट की गेन-कंट्रोल रेंज +6 dB to +60 dB है और लाइन इनपुट की रेंज -14 dB to +20 dB है। स्विचेज़ Phantom पावर, Polarity Reversal और High Pass filtering देते हैं। TAPE इनपुट की trim-कंट्रोल रेंज ±15 dB है।

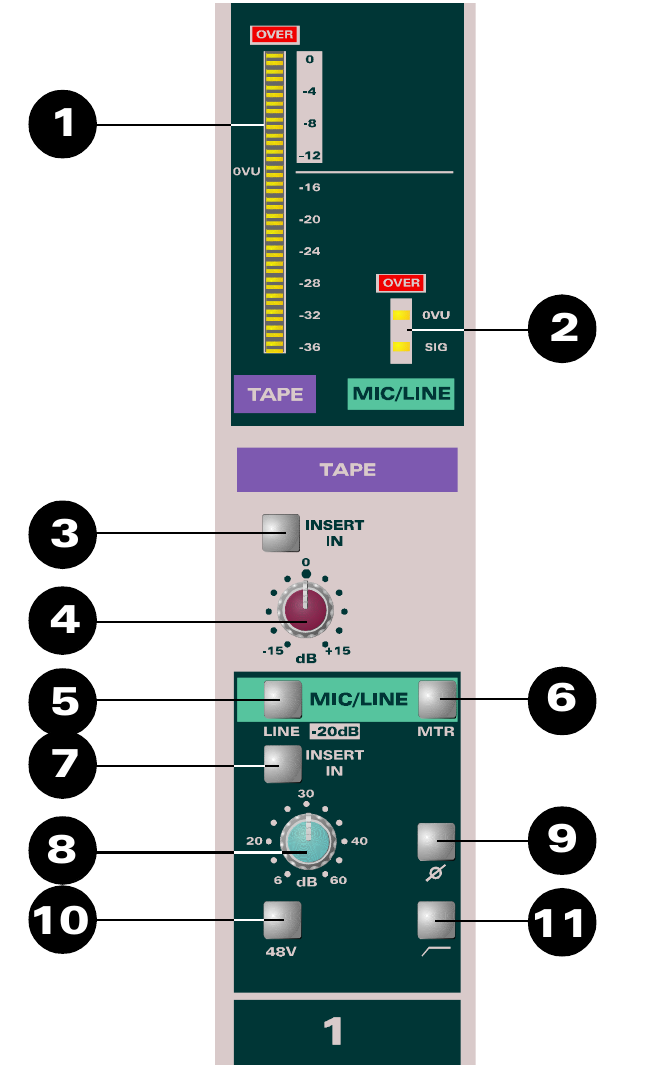

ASP8024 इनपुट pod कंट्रोल्स

कंट्रोल्स​

  1. 20 Segment meter।
  2. 3 Segment meter।
  3. INSERT IN TAPE पाथ में इन्सर्ट point को circuit में रखता है।
  4. Tape इनपुट TRIM कंट्रोल।
  5. MIC/LINE स्विच - लाइन इनपुट सिलेक्ट करने के लिए नीचे दबाएँ।
  6. MTR - mic/line इनपुट को large मीटर पर और tape इनपुट को small मीटर पर दिखाने के लिए दबाएँ।
  7. INSERT IN MIC/LINE पाथ में इन्सर्ट point को circuit में रखता है।
  8. Mic/Line GAIN कंट्रोल।
  9. Polarity (Phase) Reverse स्विच।
  10. 48V Phantom Power स्विच। इसे ऑन या ऑफ करने से पहले loudspeakers का लेवल कम करें।
  11. High Pass Filter स्विच, air-conditioning rumble जैसी unwanted low frequencies हटाने के लिए intended।

Pod के बॉटम पर back-illuminated number चैनल identification देता है।
