मीटरिंग और कनेक्टर्स

मीटरिंग​

मीटरिंग बेहद महत्वपूर्ण है क्योंकि यह निर्धारित करने में मदद करती है कि सिग्नल लेवल बहुत low है, जिससे noise हो सकती है, या बहुत high है, जिससे distortion हो सकती है। मीटर्स का उद्देश्य noise और distortion की इन दो extremes के बीच सही सिग्नल लेवल सेट करने में सहायता करना है।

बहुत high सिग्नल लेवल clip करता है, यानी electronics की headroom खत्म होने पर smooth waveform अचानक बदल जाती है। यदि सिग्नल insufficient हो, तो सिग्नल को बाद में correct लेवल तक बढ़ाने पर मौजूद noise भी उसके साथ amplify होगी।

ASP8024 में इनपुट और आउटपुट मीटर्स हैं। Tape इनपुट लेवल्स को 20-segment मीटर पर मॉनिटर किया जा सकता है, जबकि माइक्रोफ़ोन इनपुट लेवल्स को 3-segment मीटर पर मॉनिटर किया जा सकता है। मीटर फ़ंक्शन्स reverse किए जा सकते हैं, जो ट्रैकिंग के दौरान उपयोगी हो सकता है।

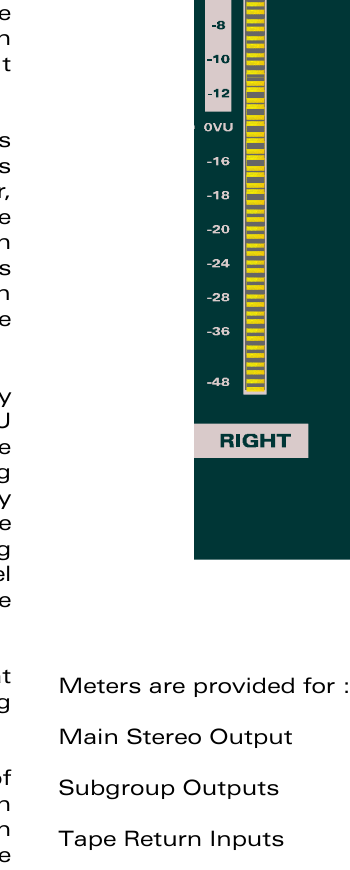

ASP8024 चैनल मीटर

ASP8024 peak-reading मीटर्स डिजिटल-recorder मीटर्स के साथ comparison सरल बनाने के लिए intended हैं। मीटर्स scale के टॉप पर 0dBFS के साथ calibrated हैं, और अन्य लेवल्स इसके रिलेटिव negative दिखते हैं।

  • 0dBFS +18 dBu सिग्नल लेवल के लिए calibrated है।
  • 0VU mark +4 dBu के बराबर है।
  • OVER इंडिकेटर +20 dBu पर illuminate होता है।

मीटर्स Main स्टीरियो आउटपुट, सबग्रुप आउटपुट्स, Tape रिटर्न इनपुट्स और MIC/LINE इनपुट्स के लिए दिए गए हैं।

कनेक्टर्स के बारे में अधिक​

Jack sockets​

ASP8024 में jack sockets extensively उपयोग होते हैं। उनके switching contacts कोई mating plug inserted न होने पर सिग्नल को pass होने देते हैं, लेकिन plug इन्सर्ट होने पर यह सिग्नल break करके plug से सिग्नल accept करते हैं। इसे normalling कहा जाता है, और switching contacts के माध्यम से कनेक्टेड सिग्नल normalled सिग्नल होता है।

कंसोल के भीतर इस फ़ंक्शन का primary यूज़ इन्सर्ट points पर है। यदि इन्सर्ट रिटर्न jack के नॉर्मल contacts उस सिग्नल से wired हों जो इन्सर्ट सेंड पर भेजा जा रहा है, तो कोई plug inserted न होने पर सेंड सिग्नल contacts से pass होकर jack के आउटपुट पर दिखाई देता है। इससे एक्सटर्नल processor कनेक्टेड न होने पर भी इन्सर्ट point circuit में switched रह सकता है।

इन्सर्ट सेंड्स ground-sensing आउटपुट्स हैं, जिससे वे बैलेंस्ड और unbalanced loads दोनों से कनेक्ट हो सकते हैं।

XLRs​

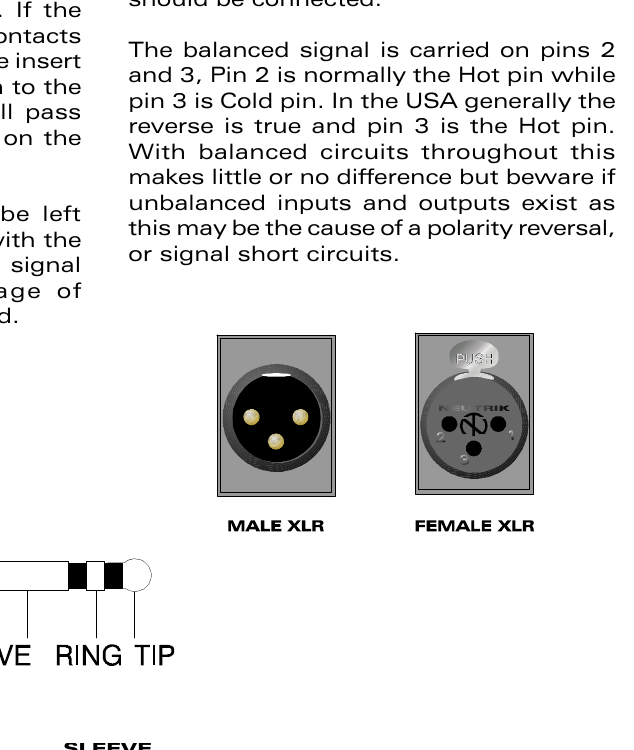

ASP8024 jack और XLR कनेक्टर conventions

XLR कनेक्टर्स कई professional ऑडियो इक्विपमेंट items पर पाए जाते हैं। मैनुअल XLR को कनेक्टर के large contact area के कारण "extra low resistance" के रूप में describe करता है। Male कनेक्टर्स आउटपुट्स और female कनेक्टर्स इनपुट्स के रूप में उपयोग होते हैं।

प्रत्येक कनेक्टर पर three pins हैं, जहाँ pin 1 earth या ground के रूप में उपयोग होता है और केबल shield से कनेक्टेड होता है। बैलेंस्ड सिग्नल pins 2 और 3 पर कैरी होता है। ASP8024 पर Pin 2 positive/hot और Pin 3 negative/cold है।
