तकनीकी स्पेसिफिकेशन और Block Diagrams

स्पेसिफिकेशन

नीचे दिए values ASP8024 के लिए specified हैं।

Frequency response

Path	स्पेसिफिकेशन
Mic input से Mix output	< +0 dB / −0.3 dB, 20 Hz–20 kHz @ 6–40 dB gain
Line input से Mix output	< +0 dB / −0.3 dB, 20 Hz–20 kHz @ 0 dB gain

THD और noise at +20 dB आउटपुट

Path	स्पेसिफिकेशन
Mic XLR input से any output	< 0.005% at 1 kHz
Line input से any output	< 0.005% at 1 kHz
Tape input से any output	< 0.003% at 1 kHz

Noise

माप	स्पेसिफिकेशन
Mic EIN, 20 Hz–20 kHz, 150 Ω सोर्स	< −127.5 dBu
Bus noise, no inputs routed	< −93 dBu
Bus noise, 36 inputs routed	< −78 dBu

Crosstalk और mute attenuation at 1 kHz

माप	स्पेसिफिकेशन
Short fader Mute	> 90 dB
Long fader Mute	> 90 dB
Mix assign	> 90 dB
Bus assign	> 90 dB

Mic CMRR

• 70 dB at minimum गेन।
• 75 dB at maximum गेन।

Maximum इनपुट

Input	स्पेसिफिकेशन
Mic	> +21 dBu, minimum gain
Line	> +30 dBu, minimum gain
Insert return	> +21 dBu

Maximum आउटपुट into 2 kΩ

Output	स्पेसिफिकेशन
Mix output	> +26 dBu
Bus output	> +26 dBu
Aux output	> +26 dBu
Insert send	> +21 dBu
Monitor, Studio, F/B outputs	> +21 dBu

Additional रेफ़रेंस: ASP8024 Audio Specifications।

Block diagrams

नीचे six सिस्टम block diagrams दिए गए हैं। ओरिजिनल-size image को new tab में खोलने के लिए किसी भी diagram को चुनें।

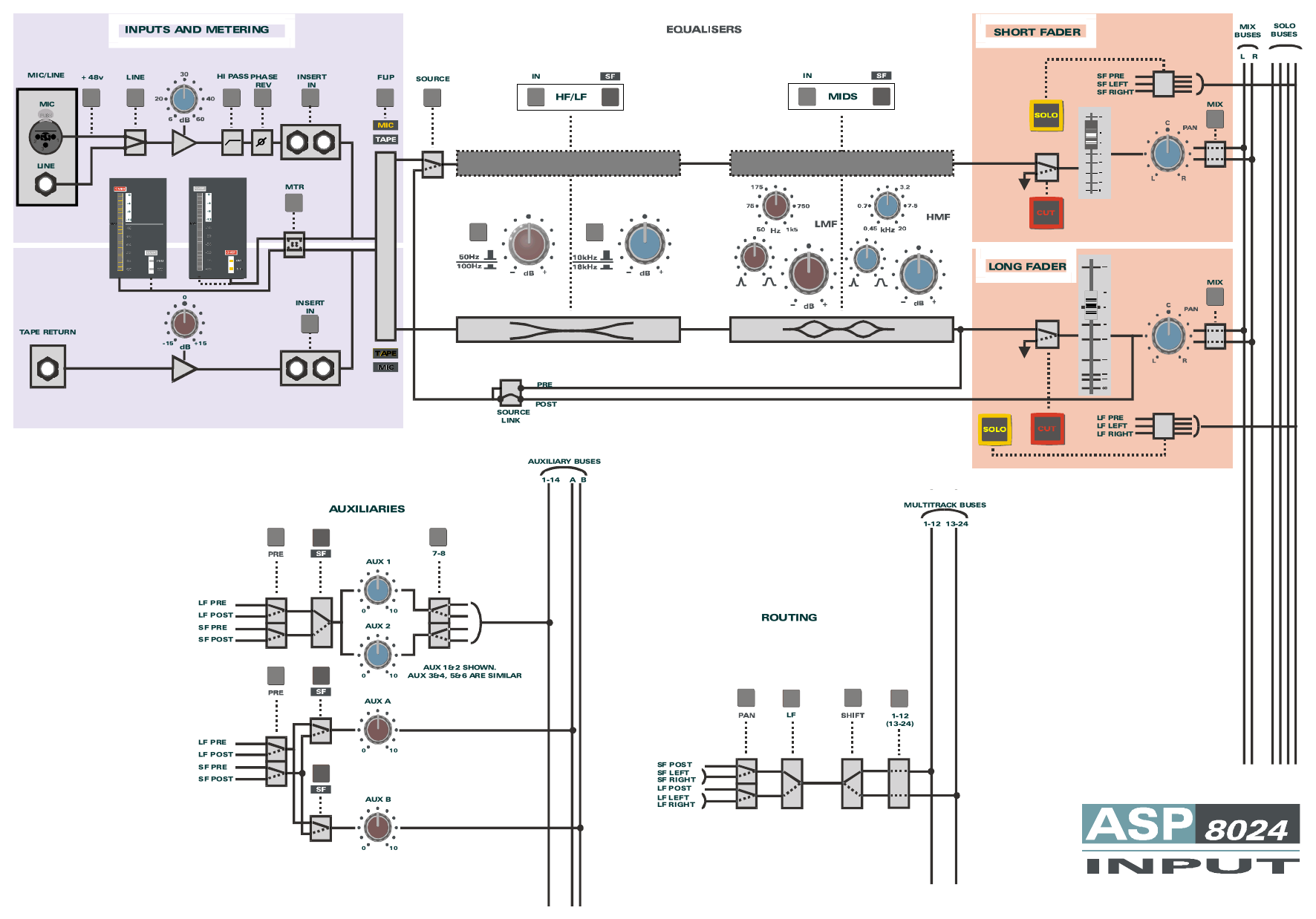

इनपुट strip

Standard इनपुट strip का सिग्नल flow, जिसमें इनपुट्स और मीटरिंग, EQ, auxiliaries, short/long फेडर्स, रूटिंग, मिक्स और Solo बसें शामिल हैं।

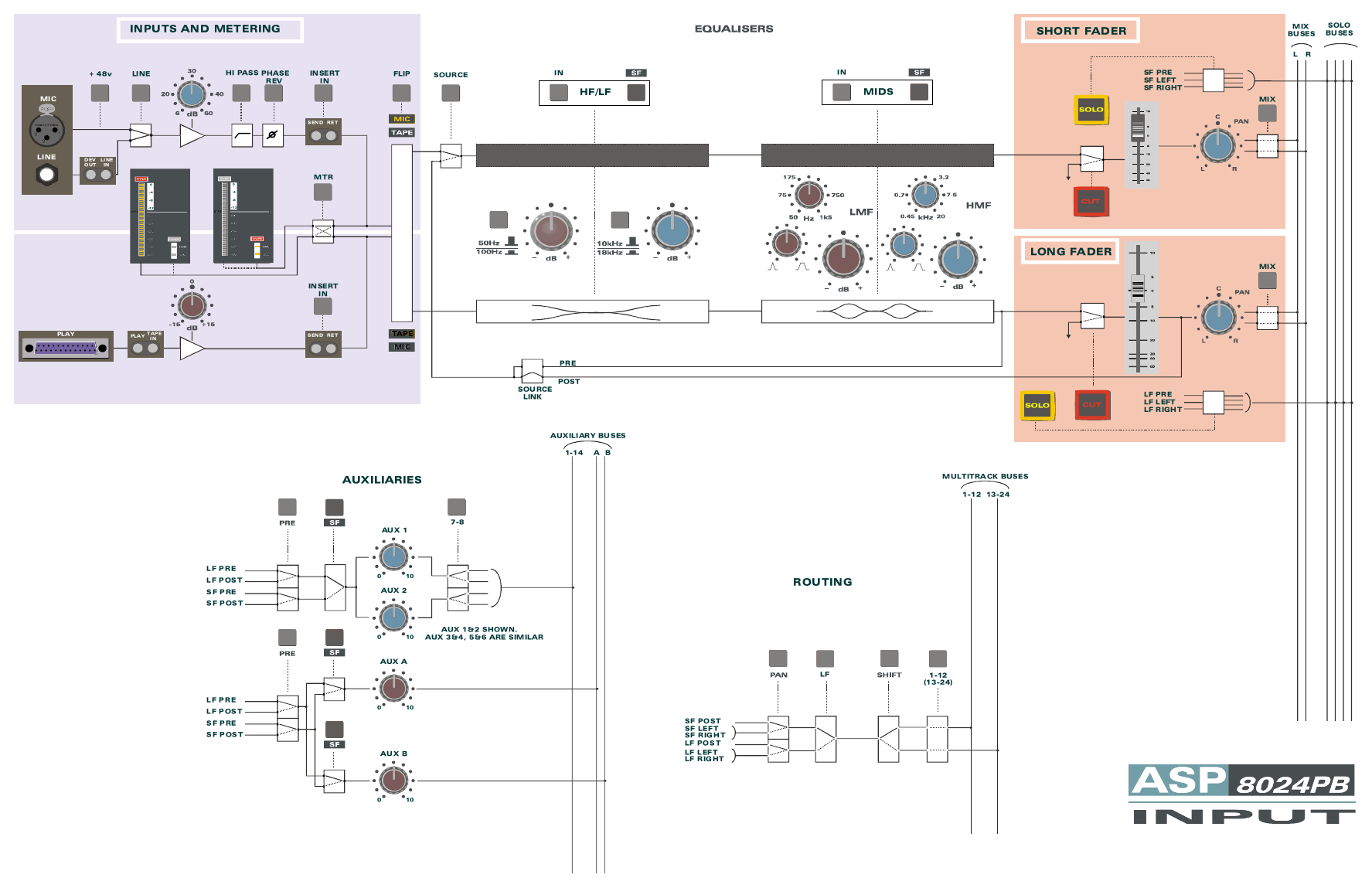

Patchbay version इनपुट strip

Optional patchbay fitted consoles के लिए corresponding इनपुट स्ट्रिप सिग्नल flow।

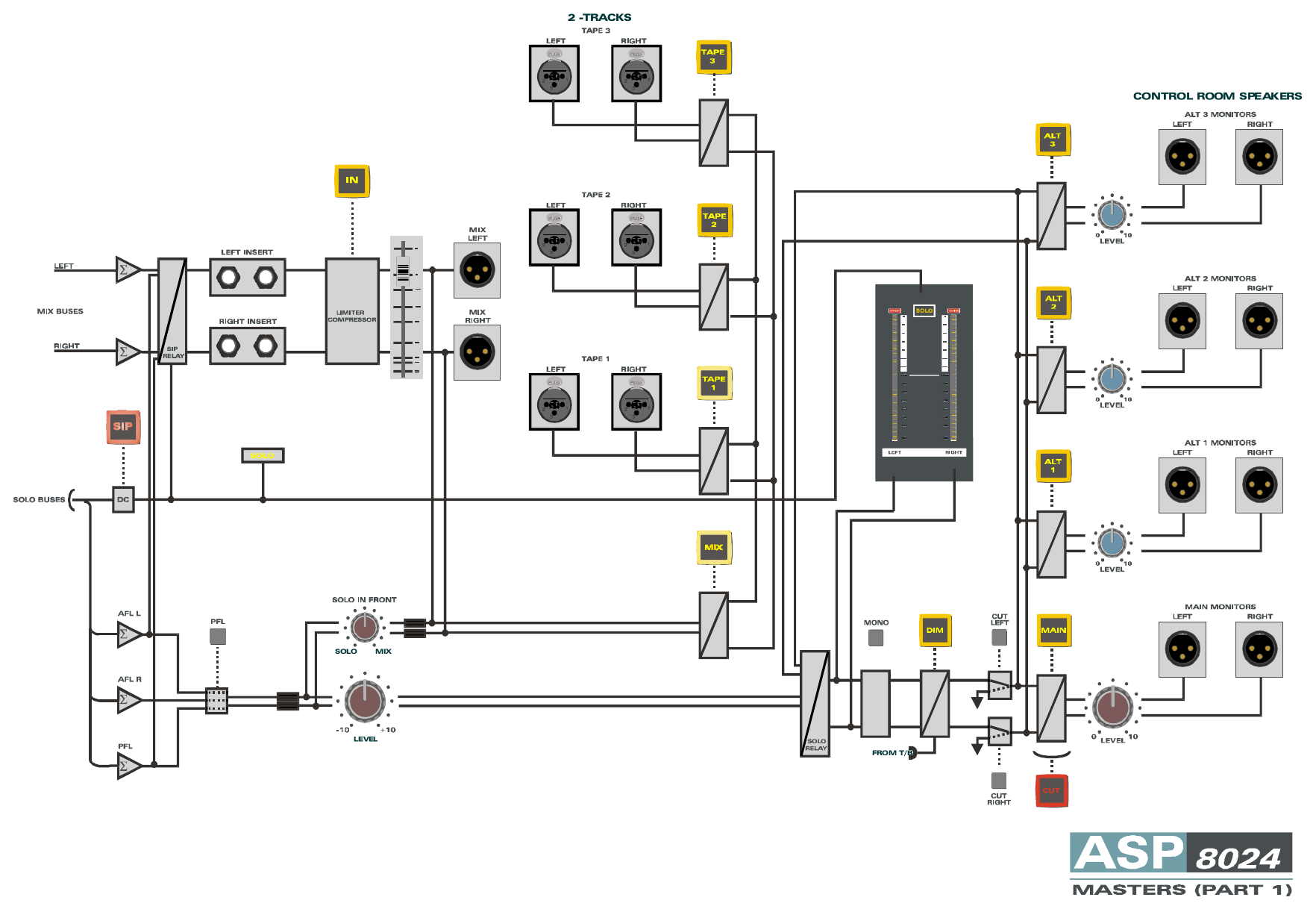

Masters - Part 1

स्टीरियो और Solo बसें, two-track रिटर्न्स, Solo सिस्टम और कंट्रोल रूम मॉनिटरिंग।

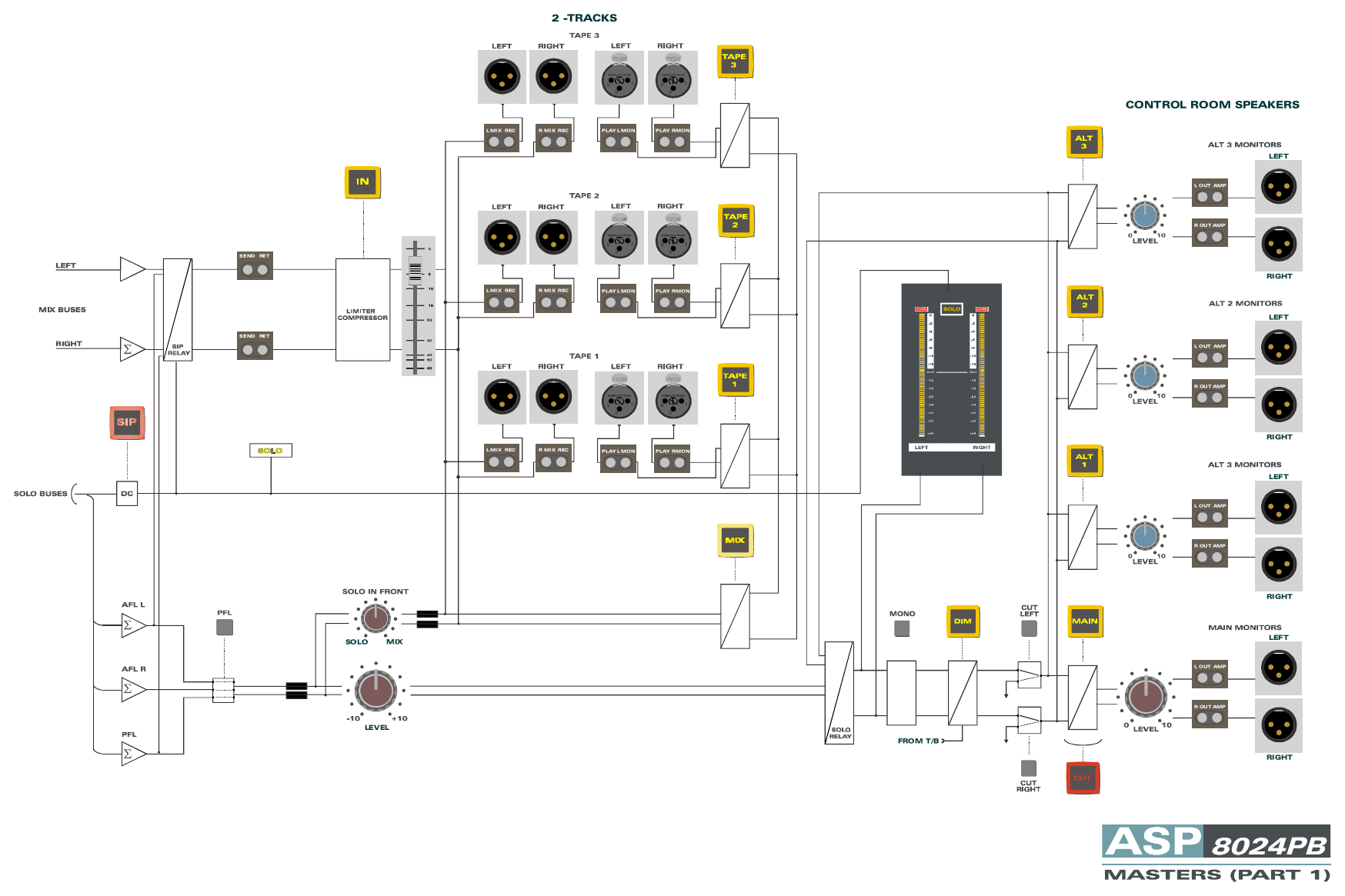

Patchbay version Masters - Part 1

Patchbay-equipped ASP8024 के लिए corresponding Masters Part 1 सिग्नल flow।

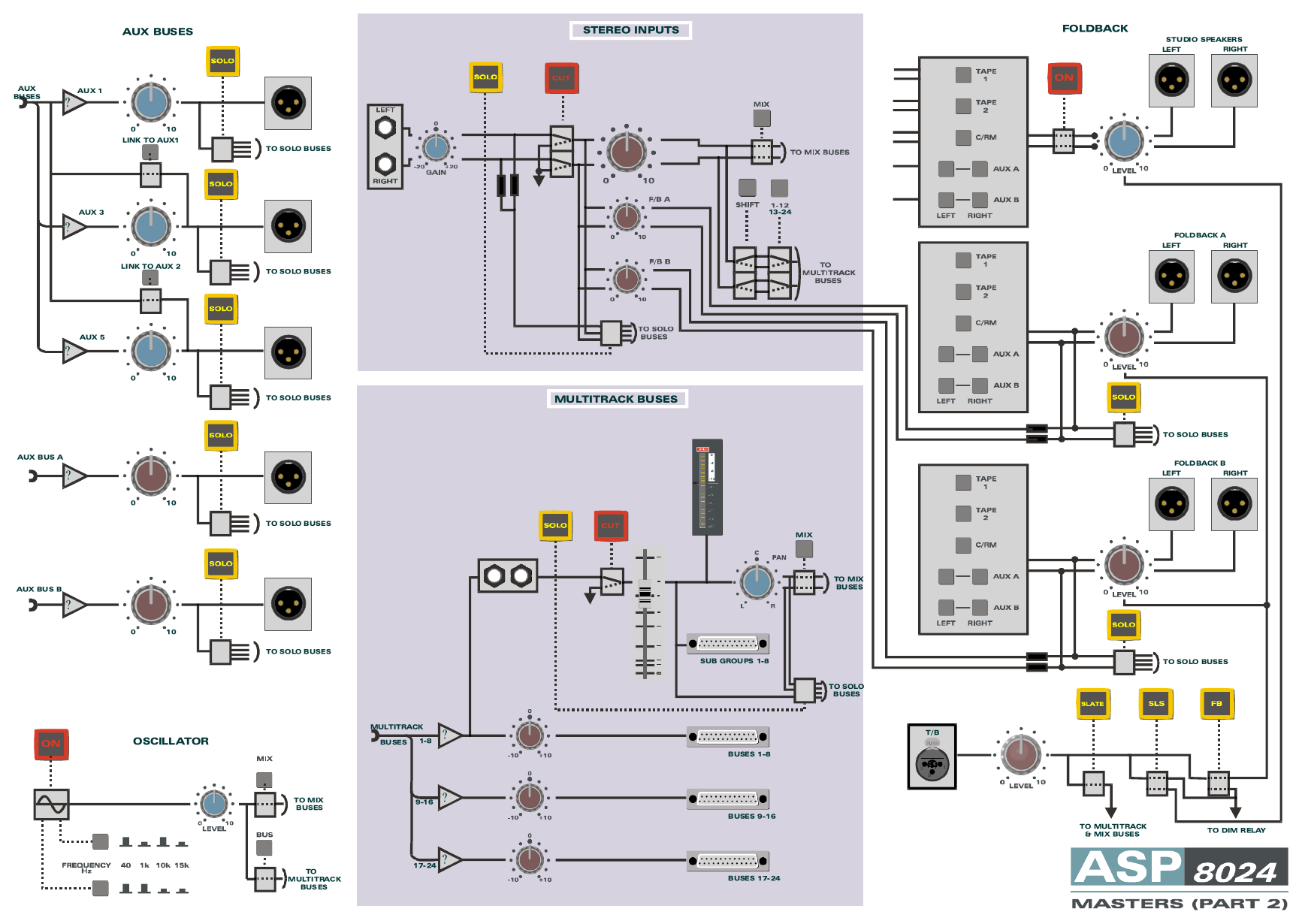

Masters - Part 2

स्टीरियो इनपुट्स, auxiliary बसें, multitrack बसें, Foldback और Studio स्पीकर्स, oscillator और talkback।

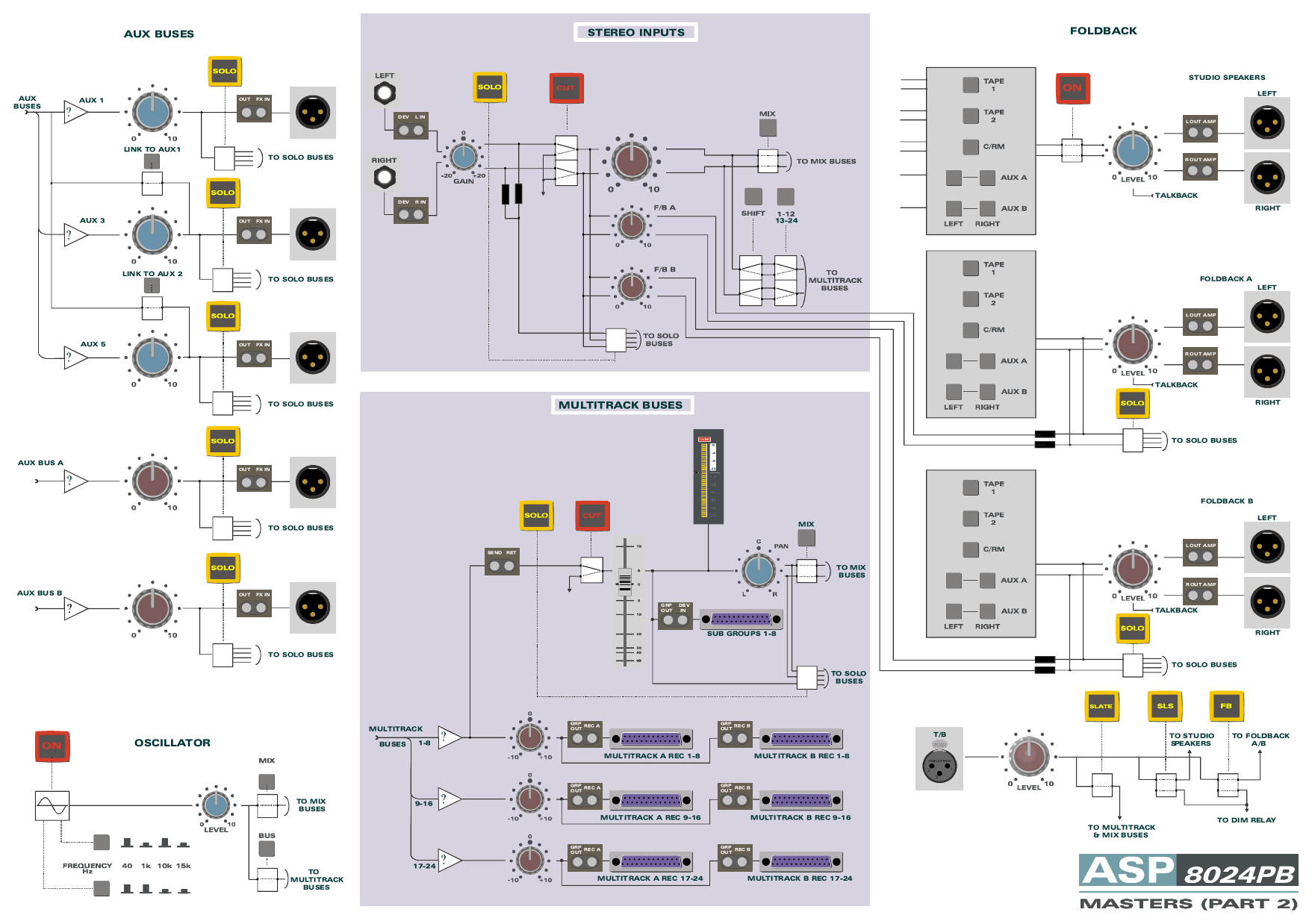

Patchbay version Masters - Part 2

Patchbay-equipped ASP8024 के लिए corresponding Masters Part 2 सिग्नल flow।
