मास्टर और Subgroup मीटरिंग

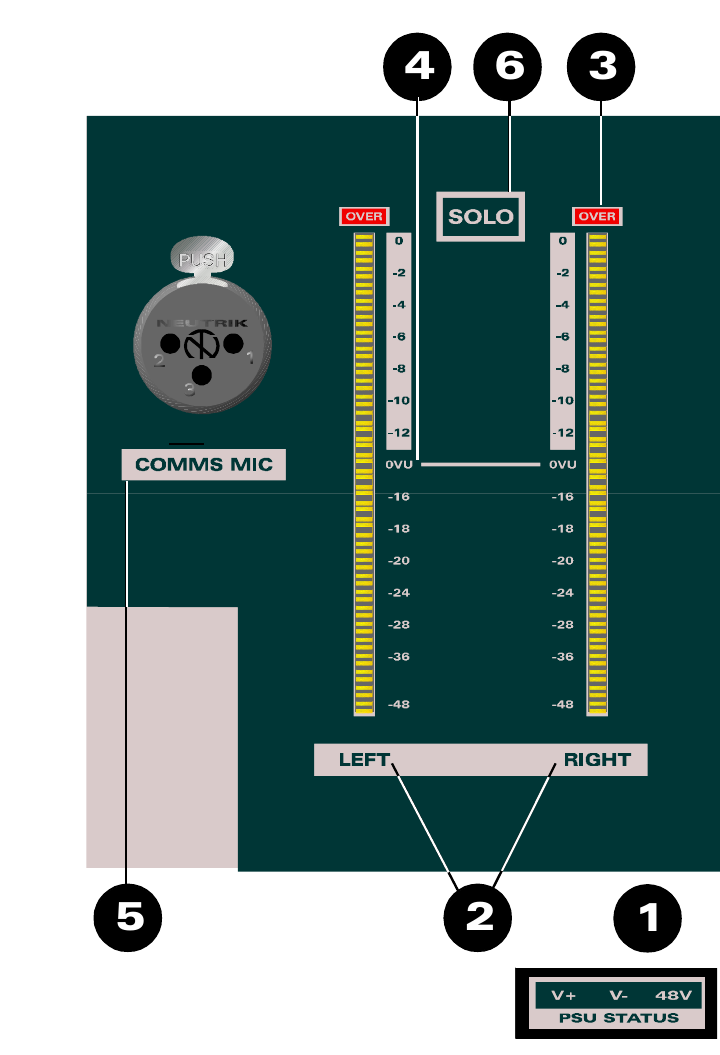

मास्टर meters

मीटरिंग मास्टर फ़ंक्शन्स से भी associated है। आउटपुट मीटर्स सबग्रुप्स और स्टीरियो आउटपुट के आउटपुट लेवल्स दिखाते हैं। यदि ये मीटर्स बहुत high या बहुत low लेवल दिखाएँ, तो ओरिजिनल मैनुअल के अनुसार cause सिग्नल पाथ में और पीछे होने की अधिक संभावना है; मीटर सेक्शन को problem का सोर्स मानने के बजाय पाथ में पहले गेन structure जाँचें। कंसोल के broader मीटरिंग और गेन-सेटिंग guidance के लिए Metering and Connectors देखें।

1. +18 V, -18 V और 48 V पावर rails के पावर सप्लाई स्टेटस इंडिकेटर्स।
2. लेफ्ट और राइट Peak Reading Main आउटपुट मीटर्स।
3. OVER इंडिकेटर्स। +20 dBu लेवल OVER illuminate करता है। Maximum या 0dBFS +18 dBu पर indicated है, जो डिजिटल recorder पर full modulation से correspond करता है।
4. 0VU। +4 dBu सिग्नल लेवल bars को इस point तक illuminate करना चाहिए। मीटर्स peak reading हैं, इसलिए इसे नॉर्मल ऑपरेटिंग लेवल के रूप में describe नहीं किया गया है।
5. Talkback माइक्रोफ़ोन कनेक्टर।
6. Solo इंडिकेटर।

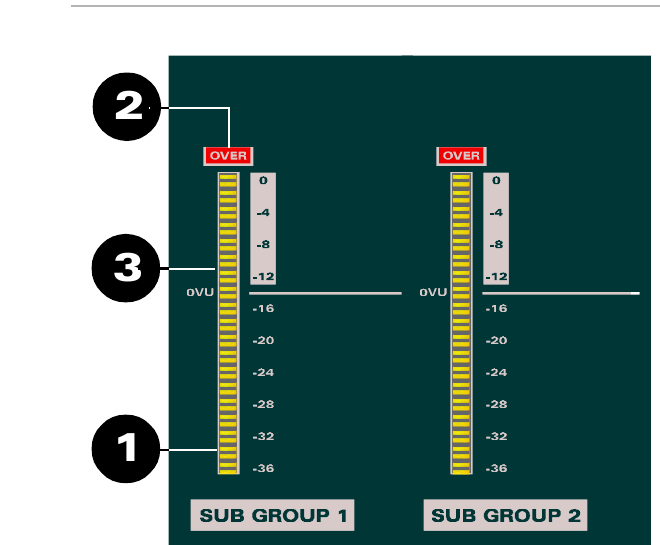

Subgroup meters

आठ peak-reading सबग्रुप मीटर्स हैं, प्रत्येक सबग्रुप आउटपुट के लिए एक; clarity के लिए सोर्स illustration दो दिखाता है। OVER इंडिकेटर +20 dBu पर illuminate होता है। 0dBFS +18 dBu पर और 0VU +4 dBu पर indicated है। Main मीटर्स की तरह, +4 dBu रेफ़रेंस point है, prescribed नॉर्मल ऑपरेटिंग लेवल नहीं, क्योंकि ये peak-reading मीटर्स हैं।

पहले eight ग्रुप बसें eight सबग्रुप आउटपुट्स को भी फ़ीड करते हैं। सबग्रुप्स स्टीरियो मिक्स को फ़ीड कर सकते हैं और उनके अपने रियर-पैनल आउटपुट्स हैं। वे eight-track recorder को सीधे फ़ीड भी कर सकते हैं।

Mixdown के दौरान LF पाथ के सिग्नल्स रूटिंग matrix पर भेजकर ग्रुप्स 1 से 8 पर रूट किए जा सकते हैं, जो उन्हें corresponding सबग्रुप्स पर भी रूट करता है। इससे simpler मिक्स कंट्रोल के लिए कई सिग्नल्स को एक सबग्रुप फेडर के नीचे combine किया जा सकता है।
