Patchbay

Patchbay​

ASP8024PB optional patchbay सिस्टम standard कंसोल के rear पर दिए कनेक्शन्स के साथ additional patch points तक फ्रंट-पैनल एक्सेस देता है। Patching TT-size jacks के माध्यम से implement होती है और studio-सिस्टम इंटरफ़ेसेज़ के लिए D-sub कनेक्टर्स उपयोग होते हैं।

Unnecessary patching से बचने के लिए सभी डिफ़ॉल्ट सिग्नल पाथ्स fully normalled हैं, और identification के लिए functional patch-point blocks horizontally arranged हैं। Two 24-track machines के लिए interfacing दिया गया है और patchbay standard रूप से 144 tie-lines के साथ supplied है।

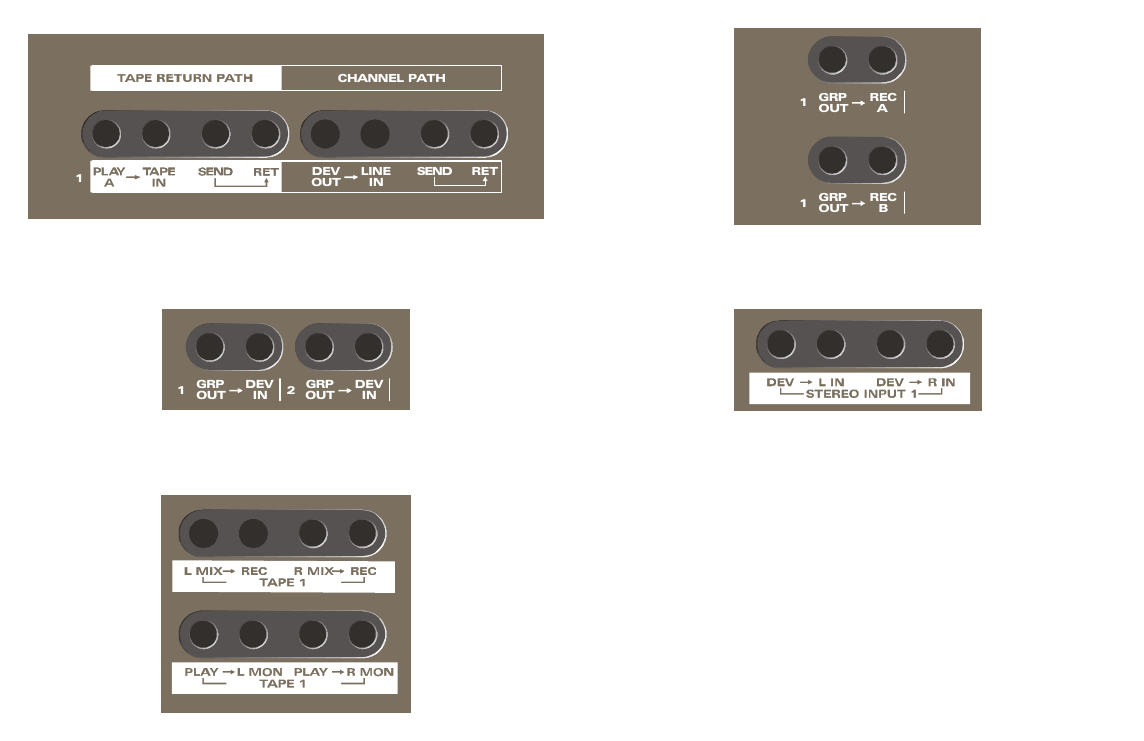

ASP8024 optional patchbay overview

1. Tape return path​

Two 24-track machines के लिए provision है। Tape machine A प्लेबैक relevant D-sub इंटरफ़ेस से चैनल्स 1–24 के Tape इनपुट्स तक normalled है। Tape machine B प्लेबैक चैनल्स 25 onwards पर normalled है, यदि इतने चैनल्स fitted हों तो 48 तक।

2. चैनल path​

Synthesizers जैसे एक्सटर्नल डिवाइसेज़ के लिए रियर-पैनल jack socket दिया गया है। यह सिग्नल patchbay पर डिवाइस आउटपुट के रूप में उपलब्ध है और चैनल लाइन इनपुट पर normalled है।

3. Multitrack sends​

दोनों 24-track machines के सेंड्स 24 बस आउटपुट्स से normalled हैं। Machine सेंड्स को चैनल इन्सर्ट सेंड्स, सबग्रुप्स और अन्य points से overpatch किया जा सकता है।

4. स्टीरियो इनपुट्स​

Reverbs जैसे स्टीरियो डिवाइस आउटपुट्स कंसोल के rear पर 1/4-inch jack sockets के माध्यम से इंटरफ़ेस होते हैं और patch jacks के माध्यम से four स्टीरियो इनपुट्स पर normalled होते हैं।

5. सबग्रुप्स​

Eight सबग्रुप आउटपुट्स D-sub कनेक्टर पर normalled हैं और non-linear editing सिस्टम जैसे डिवाइस को आउटपुट्स देने के लिए उपयोग किए जा सकते हैं।

6. स्टीरियो tapes​

स्टीरियो tape machines रियर-पैनल XLR कनेक्टर्स पर इंटरफ़ेस होते हैं। XLRs से और तक फ़ीड्स patchbay के माध्यम से क्रमशः मिक्स आउटपुट से और two-track मॉनिटर रिटर्न्स तक normalled हैं।

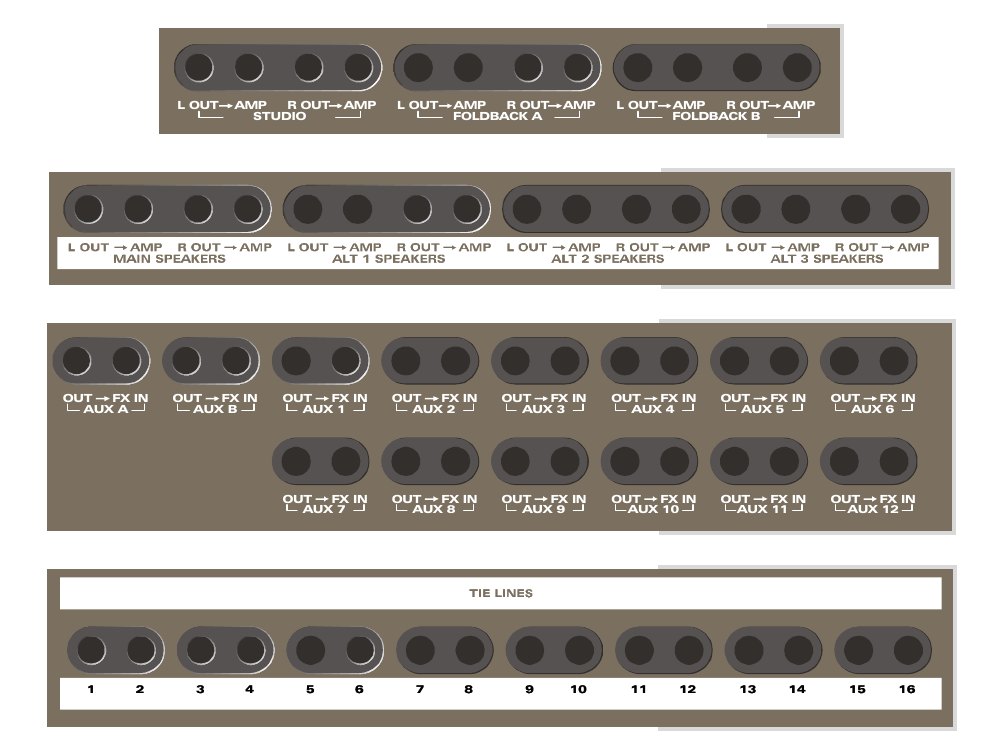

ASP8024 patchbay studio, foldback, कंट्रोल-रूम, auxiliary और tie-line रूटिंग

7. Studio/फोल्डबैक​

Foldback और studio-स्पीकर amplifiers के आउटपुट्स rear पर XLRs पर terminated हैं और patchbay के माध्यम से relevant कंसोल सेंड्स से normalled हैं।

8. कंट्रोल room​

कंट्रोल-मॉनिटर स्पीकर amplifiers के फ़ीड्स patchbay के माध्यम से रियर-पैनल XLRs पर normalled हैं।

9. ऑक्ज़िलरी​

एक्सटर्नल प्रोसेसिंग डिवाइसेज़ के फ़ीड्स कंसोल auxiliary आउटपुट्स से rear-mounted XLRs पर normalled हैं।

10. Tie lines​

Tie lines rear पर D-sub कनेक्टर्स पर terminated हैं। Tie lines के पेयर को टाई-लाइन PCBs पर each पेयर of jacks के पीछे पोज़िशन्स में two wire links fit करके normalled किया जा सकता है।

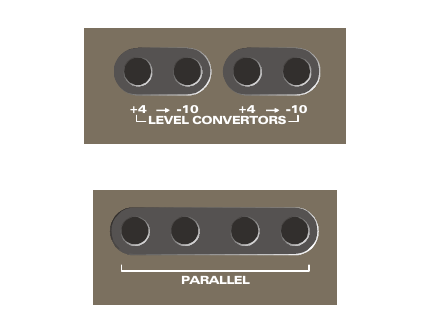

ASP8024 patchbay level converters और parallels

11. लेवल convertors​

Two पेयर of passive लेवल convertors दिए गए हैं। +4 dBu jack में plugged लो-इम्पीडेंस आउटपुट सिग्नल -10 dBV तक attenuate होता है, जो semi-professional इक्विपमेंट के इनपुट्स drive करने के लिए उपयुक्त है।

12. Parallels​

Multiple इनपुट्स को parallel करने के लिए two sets of four-way parallels दिए गए हैं।

आउटपुट्स को आपस में कनेक्ट न करें

आउटपुट्स को join करने के लिए parallel jacks का उपयोग न करें। ओरिजिनल ASP8024 मैनुअल चेतावनी देता है कि ऐसा करने से आउटपुट्स आपस में short हो जाएँगे।

Patchbay कनेक्टर पैनल​

ASP8024PB patchbay सिस्टम fitted consoles पर studio सिस्टम्स के कनेक्शन्स rear और बॉटम कनेक्टर पैनल के माध्यम से generally standard consoles के similar manner में किए जाते हैं।

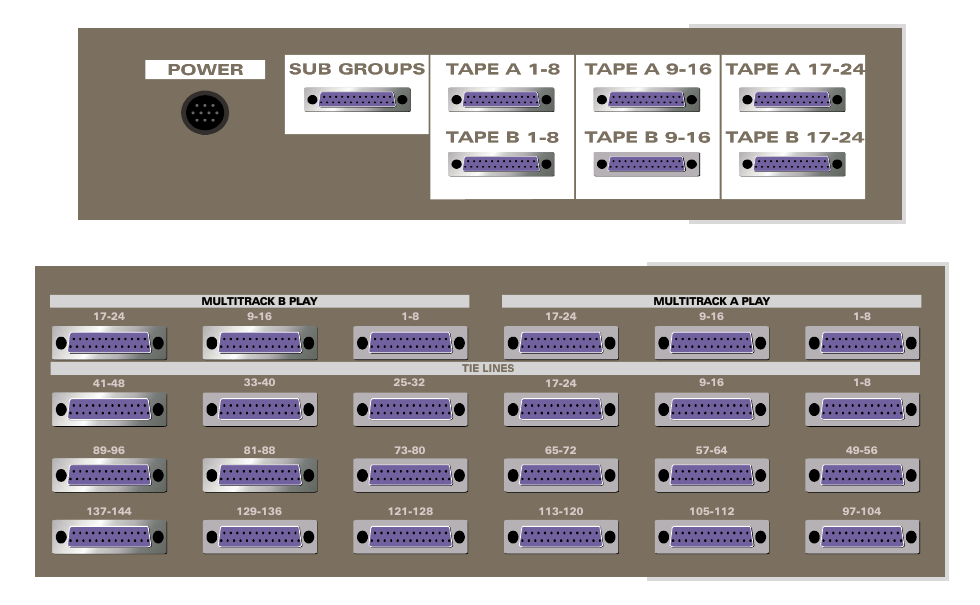

ASP8024PB patchbay कनेक्टर-पैनल layout

चैनल कनेक्शन्स​

माइक्रोफ़ोन इनपुट XLR और लाइन इनपुट jack कनेक्टर्स standard कंसोल की तरह प्रत्येक इनपुट strip के पीछे rear कनेक्टर पैनल पर स्थित हैं। Tape इनपुट और इन्सर्ट सेंड/रिटर्न jacks omitted हैं।

मास्टर कनेक्शन्स​

मास्टर module से जुड़े XLR और jack कनेक्टर्स standard कंसोल की तरह arranged हैं, सिवाय सबग्रुप इन्सर्ट सेंड/रिटर्न jacks के क्योंकि ये patchbay में included हैं।

Multitrack रिकॉर्ड/subgroup कनेक्शन्स​

ये कंसोल के underside पर PSU कनेक्टर के पास हैं। सभी कंसोल इंटरफ़ेसेज़ D-sub female types हैं जो Tascam DA88 convention के अनुसार wired हैं, eight सिग्नल्स per कनेक्टर के साथ।

सोर्स कनेक्टर-पैनल drawing दिखाती है:

  • Power कनेक्टर
  • Sub Groups कनेक्टर
  • Tape A रिकॉर्ड कनेक्टर्स for चैनल्स 1–8, 9–16 and 17–24
  • Tape B रिकॉर्ड कनेक्टर्स for चैनल्स 1–8, 9–16 and 17–24

Multitrack play और टाई-लाइन कनेक्शन्स​

ये patchbay सेक्शन के पीछे रियर पैनल पर हैं। सभी कनेक्टर्स D-sub females हैं जो Tascam DA88 convention के अनुसार wired हैं।

सोर्स कनेक्टर-पैनल drawing multitrack प्लेबैक कनेक्टर्स को identify करती है:

MachinePlayback connector groups
Multitrack A1–8, 9–16, 17–24
Multitrack B1–8, 9–16, 17–24

144 tie-lines eight-चैनल D-sub ग्रुप्स में presented हैं। रियर-पैनल drawing इन ग्रुप्स को 1–8 से 137–144 label करती है।
