रूटिंग और ऑक्ज़िलरी

रूटिंग सेक्शन SF पाथ से सिग्नल लेकर ग्रुप आउटपुट्स पर रूट करता है, जो सामान्यतः multi-track recorder के इनपुट्स से कनेक्टेड होते हैं। ग्रुप्स 1 to 8 में parallel पाथ भी है जो eight सबग्रुप्स को फ़ीड करता है। इन सबग्रुप्स का उपयोग फ़ाइनल mixdown के लिए चैनल्स को प्री-मिक्स करने या eight-track recorder के सेंड्स के रूप में किया जा सकता है।

24 group outputs हैं, जिन्हें 12 रूटिंग बटन्स और SHIFT बटन से एक्सेस किया जाता है। रूटिंग multiple आउटपुट्स पर हो सकती है। यदि odd और even आउटपुट्स चुना हुआ हों, तो panning सिग्नल को स्टीरियो image के भीतर place कर सकती है।

LF स्विच रूटिंग को SF पाथ से LF पाथ पर मूव करता है और track bouncing के लिए उपयोगी हो सकता है। यदि PAN down हो और odd तथा even ग्रुप्स के लिए रूटिंग चुना हुआ हो, तो post-fade, post-pan LF सिग्नल चुना हुआ ग्रुप आउटपुट्स पर भेजा जाता है।

14 auxiliary outputs हैं, हालांकि पैनल कंट्रोल्स की संख्या इसे रिफ़्लेक्ट नहीं करती। एक स्विच कंट्रोल्स को दो पेयर of auxiliaries के बीच असाइन करता है: उदाहरण के लिए, Auxiliaries 1 और 2 को 7 और 8 के रूप में यूज़ करने के लिए स्विच किया जा सकता है। Auxiliaries को SF पाथ पर स्विच किया जा सकता है। Auxiliaries A और B भी इसी तरह operate करते हैं, लेकिन मुख्य रूप से Foldback सिस्टम के सेंड्स के रूप में intended हैं।

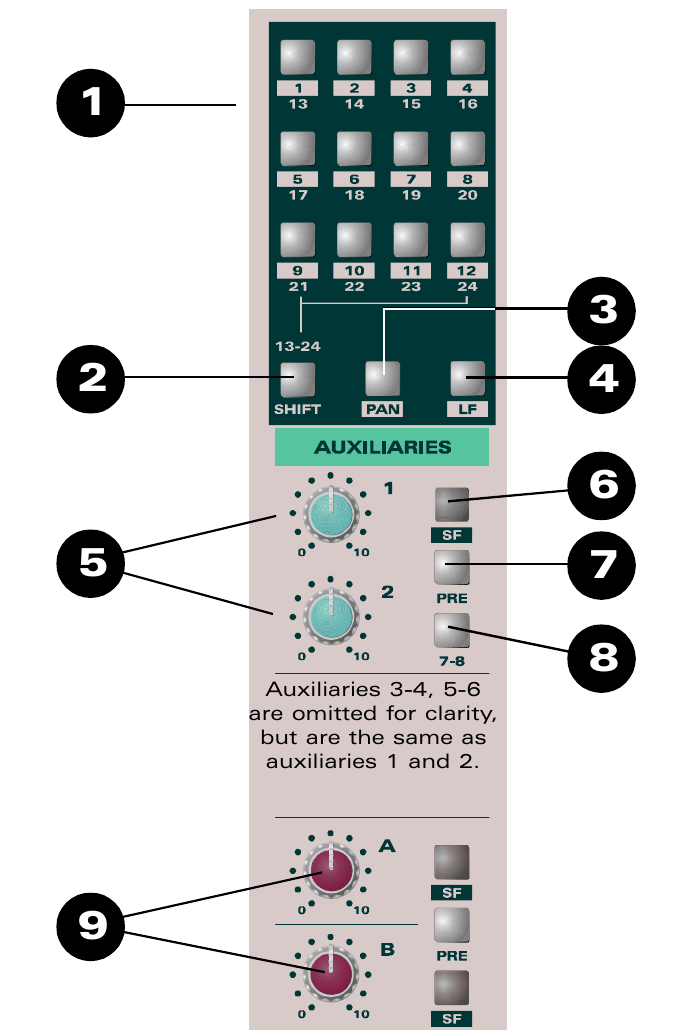

ASP8024 रूटिंग और auxiliary कंट्रोल्स

कंट्रोल्स​

  1. ROUTING SWITCHES वे ग्रुप आउटपुट्स सिलेक्ट करते हैं जिन पर SF सिग्नल भेजा जाता है। पहले आठ स्विचेज़ आठ सबग्रुप्स पर भी रूट करते हैं।
  2. SHIFT ग्रुप आउटपुट्स 13–24 एक्सेस देता है।
  3. PAN सिग्नल को odd और even ग्रुप्स के बीच pan करने देता है।
  4. LF रूटिंग स्विचेज़ को भेजे जाने वाले SF सिग्नल की जगह LF पाथ का सिग्नल चुनता है।
  5. LEVEL auxiliary आउटपुट को भेजा जाने वाला लेवल एडजस्ट करता है।
  6. SF auxiliary को फ़ीड करने वाला सिग्नल SF सिग्नल पाथ से लेने देता है।
  7. PRE auxiliary सिग्नल को पोस्ट-फेडर की बजाय प्री-फेडर लेने देता है।
  8. 7–8 सिग्नल को Auxiliaries 1–2 की बजाय Auxiliaries 7–8 पर रूट करता है।
  9. AUXILIARIES A and B ऑपरेशन में अन्य auxiliaries के समान हैं लेकिन individually SF पाथ में स्विच किए जा सकते हैं।

Auxiliaries 3–4 और 5–6 clarity के लिए सोर्स illustration से omit किए गए हैं, लेकिन Auxiliaries 1 और 2 की तरह ही operate करते हैं।
