路由与 Aux

路由区域从 SF 路径获取信号，并将其路由至 Group 输出，这些输出通常连接多轨录音机输入。Group 1 至 8 还具有并行路径，馈送八个 Subgroup。这些 Subgroup 可在最终混音时预混多个通道，也可用作八轨录音机的 Send。

共有 24 路 Group 输出，通过 12 个路由按钮和一个 SHIFT 按钮访问。可以同时路由到多个输出。如果选择奇数和偶数输出，可使用 Pan 将信号定位在立体声声像中。

LF 开关会将路由信号源从 SF 路径移至 LF 路径，可用于轨道 Bounce。如果 PAN 按下，并为奇数和偶数组选择路由，则推子后、Pan 后的 LF 信号会发送至所选 Group 输出。

共有 14 路 Aux 输出，虽然面板控制数量并不直接反映这一点。一个开关可在两组 Aux 对之间切换控制：例如 Aux 1 和 2 可切换为 7 和 8。Aux 可切换到 SF 路径。Aux A 和 B 工作方式相同，但主要用作 Foldback 系统的 Send。

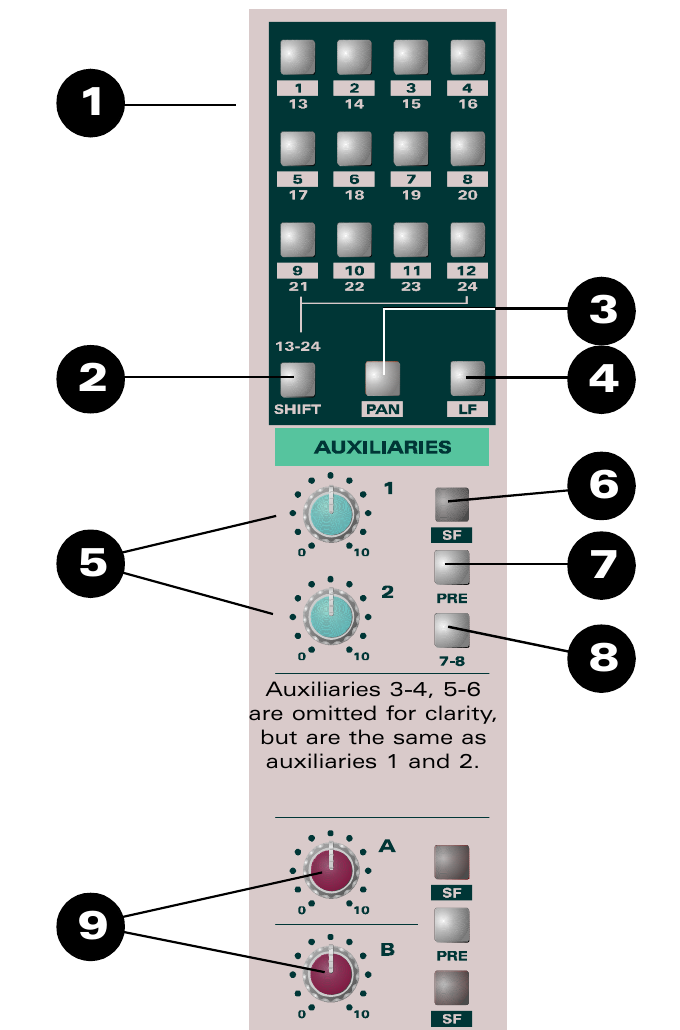

ASP8024 路由和 Aux 控制

控制​

  1. ROUTING SWITCHES 选择 SF 信号要发送到的 Group 输出。前八个开关还会路由至八个 Subgroup。
  2. SHIFT 提供 Group 输出 13–24 的访问。
  3. PAN 允许在奇数和偶数 Group 之间进行 Pan。
  4. LF 用 LF 路径信号替代发送至路由开关的 SF 信号。
  5. LEVEL 调整发送至 Aux 输出的电平。
  6. SF 允许 Aux 的信号源取自 SF 信号路径。
  7. PRE 允许 Aux 信号从推子前获取，而非推子后。
  8. 7–8 将信号路由至 Aux 7–8，而不是 1–2。
  9. AUXILIARIES A and B 的工作方式与其他 Aux 相同，但可分别切换至 SF 路径。

为使源图更清晰，Aux 3–4 和 5–6 未在图中显示，但工作方式与 Aux 1 和 2 相同。
