电平显示与接口

电平显示​

电平显示非常重要，因为它可以帮助判断信号电平是否过低，从而可能产生噪声，或是否过高，从而可能产生失真。电平表的作用是协助将信号电平设置在噪声和失真这两个极端之间的适当位置。

信号电平过高会发生削波，也就是当电子电路耗尽 Headroom 时，原本平滑的波形会突然改变。如果信号电平不足，那么之后将信号提升到正确电平时，已有的噪声也会连同信号一起被放大。

ASP8024 配有输入和输出电平表。Tape Input 电平可通过 20 段电平表监测，而麦克风输入电平可通过 3 段电平表监测。电平表功能可以反转，在 Tracking 时可能很有用。

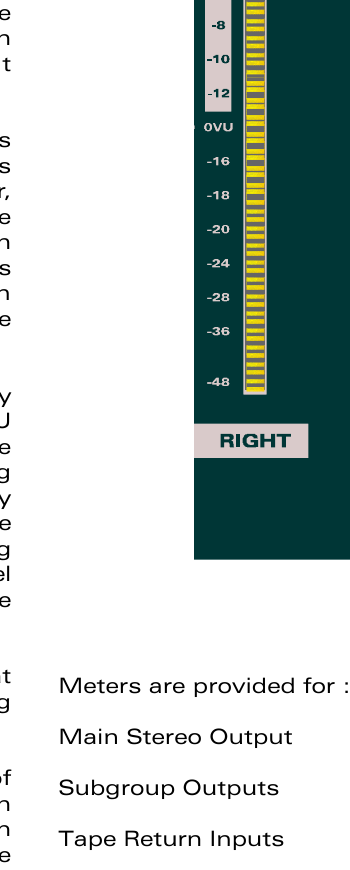

ASP8024 通道电平表

ASP8024 的峰值读取电平表旨在便于与数字录音机电平表进行比较。电平表以刻度顶部的 0dBFS 进行校准，其他电平均相对于该值以负数显示。

  • 0dBFS 校准为 +18 dBu 信号电平。
  • 0VU 标记对应 +4 dBu。
  • OVER 指示灯在 +20 dBu 时亮起。

Main Stereo Output、Subgroup Output、Tape Return Input 和 MIC/LINE Input 均配有电平显示。

更多接口说明​

Jack 插孔​

ASP8024 大量使用 Jack 插孔。其切换触点在没有插入配套插头时允许信号通过；插入插头后则会断开原有信号，并接收来自插头的信号。这称为 Normalling，通过切换触点连接的信号称为 Normalled 信号。

在调音台中，这一功能主要用于 Insert Point。如果 Insert Return Jack 的 Normal 触点接到发送至 Insert Send 的信号，那么在未插入插头时，Send 信号会通过这些触点并出现在插孔输出端。这样即使没有连接外部处理器，Insert Point 也可以保持接入信号路径。

Insert Send 为 Ground-Sensing 输出，因此可连接平衡和非平衡负载。

XLR​

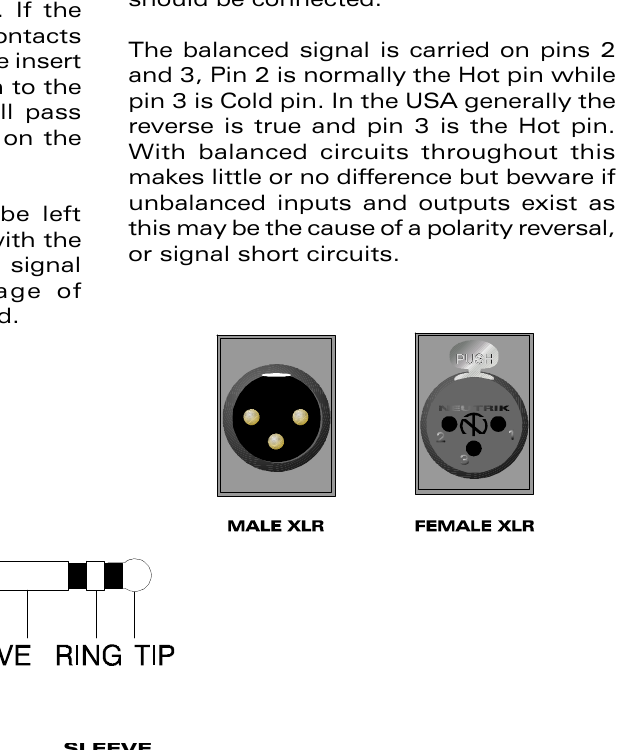

ASP8024 Jack 与 XLR 接口规范

XLR 接口广泛用于专业音频设备。原始手册将 XLR 描述为 “extra low resistance”，因为该接口具有较大的接触面积。公头用作输出，母头用作输入。

每个接口有三个引脚，其中 Pin 1 用作 Earth/Ground，并连接到线缆屏蔽层。平衡信号由 Pin 2 和 Pin 3 承载。在 ASP8024 上，Pin 2 为正/Hot，Pin 3 为负/Cold。
