录音与 In-Line 架构

使用 ASP8024 录音

In-Line 架构

ASP8024 采用 In-Line 架构。这意味着 Channel Path 和 Monitor Path 都位于同一个实体通道条中。

由于两条信号路径以这种方式集成，In-Line 调音台有时会被认为比较难理解。ASP8024 在外观和人体工学设计上经过充分考虑，使两条路径能够清晰地区分。

控制面板的深色区域和深色开关按钮对应 Short Fader (SF) 或 Channel Path，而浅色区域对应 Long Fader (LF) 或 Monitoring Path。在本手册后续内容中，两条信号路径简称为 LF 和 SF 路径。

默认情况下，Mic/Line 输入馈送 SF 路径，而 Tape Return 信号使用 LF 路径。可使用 FLIP 开关反转这一分配。背光标识会显示每条路径的信号源。

录音过程

录音通常是一个两阶段过程，除非进行古典录音，这类录音通常使用非常简单的麦克风配置直接录制到立体声。流行音乐一般先进行 Tracking，将所有乐器录制到存储介质上，通常是多轨磁带录音机。第二阶段再将已录制轨道返回调音台，组合成立体声 Mix。

如果乐器受 MIDI 控制，则不一定需要先录制，因为需要时可以直接实时播放到 Mix 中。如果 Mix 中有大量 MIDI 控制乐器，则可以省略相当一部分 Tracking 阶段。

基础 Tracking

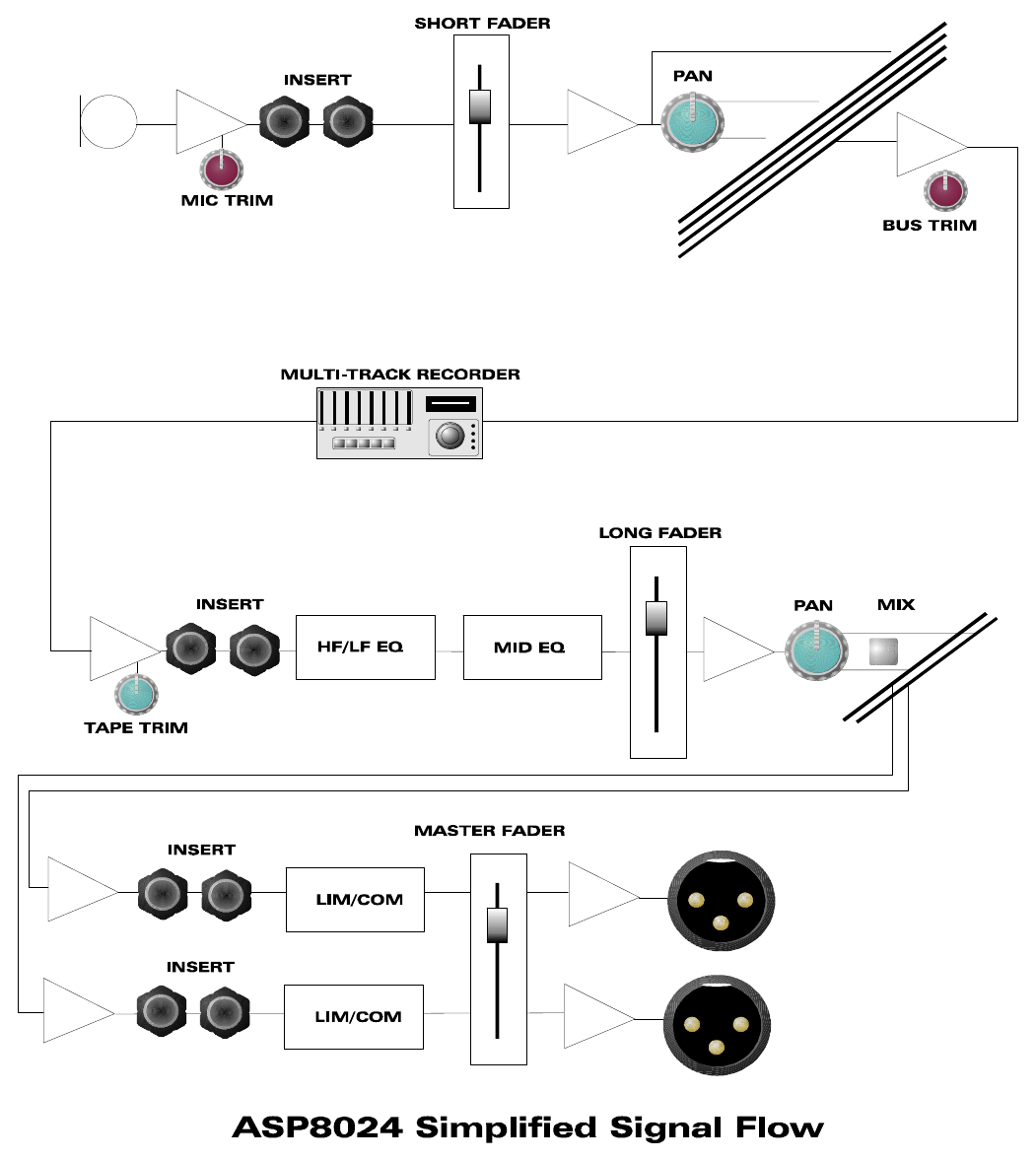

Group Output 馈送录音机各轨道输入，而录音机输出连接到调音台的 Tape Input。

FLIP 开关应处于 UP 位置。这样可以确保麦克风或 Line Input 通过 SF 路径送往磁带录音机，而 Tape Return 通过 LF 路径送往 Stereo Mix Bus。

通常先录制一条 Guide Track。它可以是 Click Track、鼓组，甚至很粗糙的人声，任何能够作为后续录音基础的素材都可以。Guide Track 最终很可能会被删除或覆盖。

建立 Guide Track 后，必须能够听到它，才能让后续轨道与之保持同步。Guide Track 可通过 LF 路径播放，并作为 AUXILIARY A 的信号源。将 Aux 切换为 PRE，并确保它被分配给 LF 路径。随后可在 Master Section 中选择 AUXILIARY A 作为 FOLDBACK A 的信号源。FOLDBACK A 输出应连接到耳机放大器。

表演者输入连接到调音台某个通道的 MIC Input，并通过 SF 路径送到 Routing Matrix。选择与录音机上设为 REC-READY 的轨道相对应的 Group/Track。

磁带录音机进入 Record 后即可录下表演。后续乐器可以用相同方式继续加入。之前录制的素材可通过调音台回放，并加入下一个表演者使用的 Aux/Foldback Mix。

此时可以开始考虑 Rough Mix。打开对应已录制轨道的 Long Fader，可以在调音台 Mix Output 上听到这些轨道，前提是相关通道已按下 MIX，并且 Control Room Loudspeaker Source 已选择 MIX。保持 Aux 为 Pre-Fade，可以在不改变 Studio Foldback 的情况下调整 Stereo Mix。

随着轨道逐渐完成，可以加入效果。Aux Output 可馈送效果器，效果器输出则可以通过 Master Section 中的 RETURNS 返回调音台。RETURNS 上的 Foldback 1 或 2 控制可以将这些效果路由到 Foldback。

基础 Mixing

经过 Tracking 过程后，Mix 已基本形成。其他乐器可以连接到剩余 Tape Input；如果所有 Tape Input 已被占用，或 Tape Input 灵敏度不足，也可以使用 MIC/LINE Input。

使用 SF 路径的信号可以切换至 Stereo Mix Bus。或者，如果 LF 路径未被占用，可以使用 FLIP 让 MIC/LINE Input 馈送 LF 路径。EQ 或其中一部分以及 Aux 也可以切换至 SF 路径。

Mix Output 上提供 Compressor，可在需要时降低混合信号的动态范围。Mix Output 还提供 Insert Point，可连接外部 EQ、Compressor 或其他效果器。

Insert Point

SF 和 LF 信号路径都配有 Insert Point。Mic/Line 信号路径的 Insert Point 位于 Phase Reverse 电路之后、Flip 开关之前。Tape 信号路径的 Insert Point 位于 Tape Input 之后，同样在 Flip 开关之前。

Insert Point 包括 Send 和 Return。Return 为全平衡，而 Send 为 Ground-Sensing，因此可以连接平衡或非平衡负载。如果某个 Insert Point 不需要使用并切出信号路径，Send 仍然会携带信号，因此每个 Insert Point 都可以提供一个额外输出。

如果 Insert Point 已切入，而 RETURN Jack 没有插入任何插头，信号仍会通过，因为该 Jack 具有切换触点，只有插入 Jack Plug 时才会断开。

Insert Point 使用 TRS Jack。Tip 相当于 XLR 接口的 Pin 2，Ring 相当于 Pin 3，Sleeve 为 Ground，相当于 Pin 1。

Live 使用

如果设备可以通过 MIDI 演奏，则可以省略 Tracking 阶段，直接建立 Live Mix。LF 和 SF 两条信号路径都可以路由至 Stereo Mix，因此最多可提供 72 个通道进行混音。

Group Output 还可以从 LF 或 SF 信号路径用作额外的效果 Send。可以使用 SF 开关将资源分配至 SF 路径；对于每个模块而言，一项资源一旦被一条路径使用，另一条路径就不能同时使用。

如果同一模块中不同路径的信号需要馈送同一台效果器，与 Auxiliary Master 控制关联的 LINK 开关可用于合并 Aux 信号。
