録音とインライン構成
ASP8024 で録音する
インライン構成
ASP8024 はインライン構成を採用しています。これは、チャンネル信号経路とモニター信号経路の両方を1本の物理チャンネルストリップに収める構成です。
2つの信号経路が同じストリップに統合されているため、インラインコンソールは分かりにくいと感じられることがあります。ASP8024 では、外観と操作性を十分に考慮して設計し、2つの信号経路を簡単に見分けられるようにしています。
コントロールサーフェスの濃色部分と濃色のスイッチボタンは Short Fader (SF)、つまりチャンネル信号経路に対応します。明るい部分は Long Fader (LF)、つまりモニター信号経路に対応します。このマニュアルでは、以降この2つを LF 信号経路と SF 信号経路と呼びます。

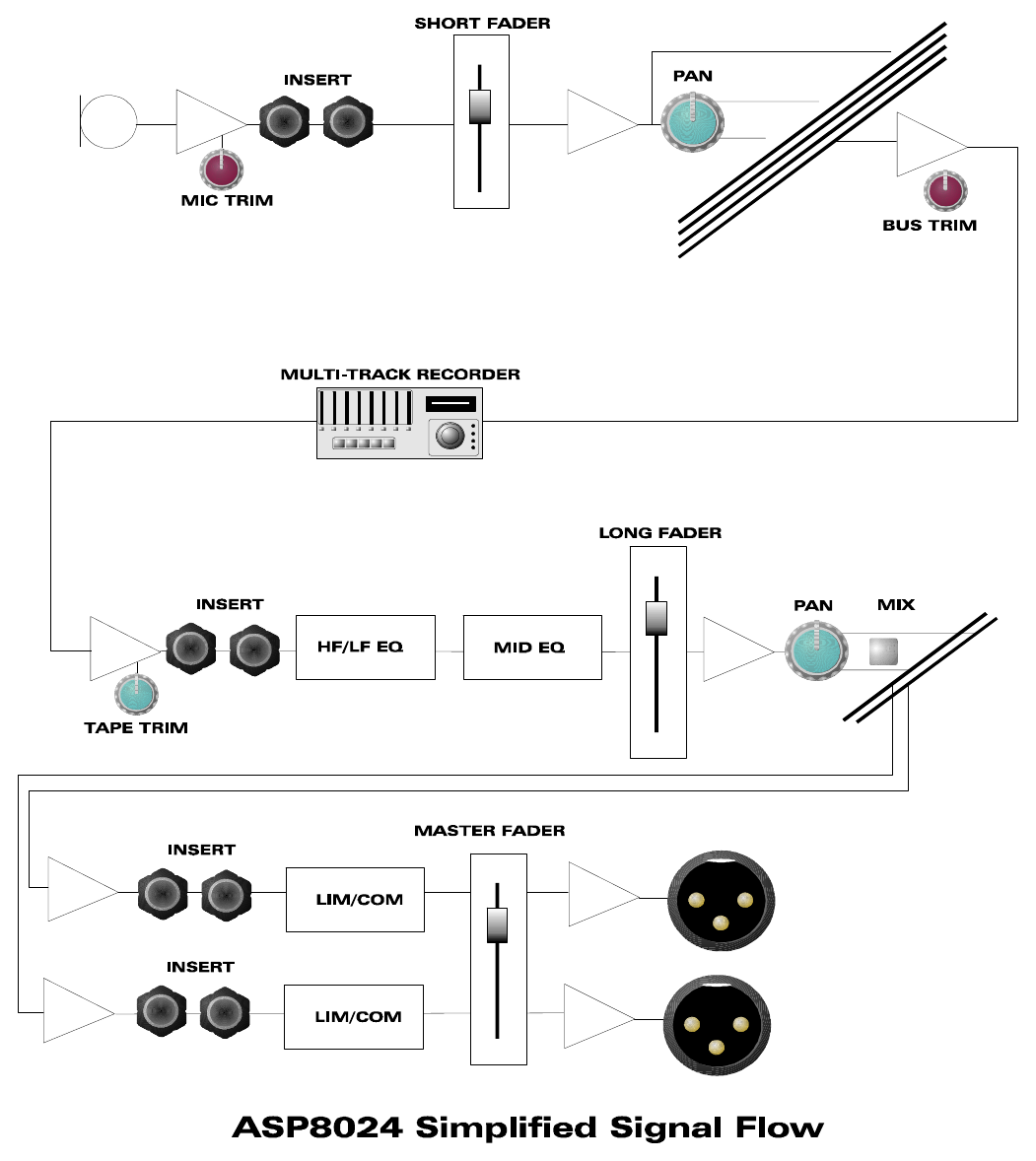

初期状態では Mic/Line 入力が SF 信号経路へ、Tape リターン信号が LF 信号経路へ送られます。この割り当ては FLIP スイッチで反転できます。バックライト付きの表示で、各信号経路のソースを確認できます。
録音の流れ
録音は通常2段階で行います。ただし、非常にシンプルなマイク構成で直接ステレオ録音するクラシック録音などは例外です。ポピュラー音楽では、まず各楽器を記録メディア、通常はマルチトラックテープレコーダーへ録音します。次に録音済みトラックをコンソールへ戻し、ステレオミックスにまとめます。
MIDI で制御する楽器は、必要なときにミックスへライブで再生できるため、必ずしも事前に録音する必要はありません。MIDI 制御の楽器が多いミックスでは、トラッキング工程の多くを省略できます。
基本的なトラッキング
Group 出力をレコーダーの各トラック入力へ接続し、レコーダー出力をコンソールの Tape 入力へ接続します。
FLIP スイッチは UP 位置にします。これにより、マイク／ライン入力は SF 信号経路を通ってテープレコーダーへ送られ、Tape リターンは LF 信号経路を通ってステレオ Mix Bus へ送られます。
多くの場合、最初にガイドトラックを録音します。クリックトラック、ドラムキット、ラフなボーカルなど、その後の録音の基準にできるものであれば使用できます。ガイドトラックは最終的に置き換えられることが一般的です。
ガイドトラックを作成したら、後から録音する演奏者がタイミングを合わせられるよう、その信号を聴けるようにします。ガイドトラックは LF 信号経路で再生し、AUXILIARY A のソースとして使用できます。Auxiliary を PRE に切り替え、LF 信号経路で使用するよう選択します。マスターセクションでは、AUXILIARY A を FOLDBACK A のソースとして選択できます。FOLDBACK A 出力はヘッドホンアンプへ接続してください。
演奏者の入力はコンソールチャンネルの MIC 入力へ接続し、SF 信号経路からルーティングマトリクスへ送ります。レコーダーで REC-READY にしたトラックに対応する Group／Track を選択します。
テープレコーダーを録音状態にすると、演奏が録音されます。その後の楽器も同じ方法で追加できます。すでに録音した素材はコンソール経由で再生し、次の演奏者用の Aux／Foldback ミックスへ加えることができます。
この段階からラフミックスを作り始めることもできます。録音済みトラックに対応する Long Fader を上げ、該当チャンネルで MIX を押し、Control Room のスピーカーソースに MIX を選択すると、コンソールの Mix 出力でそれらのトラックを確認できます。Aux をプリフェーダーにしておけば、Studio Foldback を変えずにステレオミックスを調整できます。
トラックが揃ってきたら、エフェクトを加えることができます。Aux 出力からエフェクト機器へ信号を送り、その出力をマスターセクションの RETURNS へ戻します。RETURNS の Foldback 1 または 2 コントロールを使用すると、エフェクト信号を Foldback へ送ることができます。
基本的なミキシング
トラッキング工程の中で、ミックスの大部分を組み立てることもできます。追加の楽器は空いている Tape 入力へ接続できます。Tape 入力がすべて使用中の場合や Tape 入力の感度が足りない場合は、MIC/LINE 入力を使用できます。
SF 信号経路を使用している信号は、ステレオ Mix Bus へ切り替えられます。また、LF 信号経路を使用していない場合は、FLIP スイッチで MIC/LINE 入力を LF 信号経路へ送ることもできます。イコライザーの全部または一部と Aux も SF 信号経路へ切り替えることができます。
ミックスした信号のダイナミックレンジを抑えたい場合は、Mix 出力のコンプレッサーを使用できます。Mix 出力にはインサートポイントもあり、外部イコライザー、コンプレッサー、その他のエフェクト機器を接続できます。
インサートポイント
SF 信号経路と LF 信号経路の両方にインサートポイントがあります。Mic/Line 信号経路のインサートポイントは Phase Reverse 回路の直後、FLIP スイッチの直前にあります。Tape 信号経路のインサートポイントは Tape 入力の直後、同様に FLIP スイッチの直前にあります。
インサートポイントには Send と Return があります。Return は完全バランス、Send はグラウンドセンシング方式なので、バランス負荷とアンバランス負荷のどちらにも接続できます。インサートポイントを使用せず回路から外している場合でも Send には信号が出力されるため、各インサートポイントを追加出力として利用できます。
インサートポイントを回路に入れた状態で RETURN ジャックに何も接続していなくても、信号は通過します。ジャックには切替接点があり、ジャックプラグを挿入したときだけノーマル接続が切り離されるためです。
インサートポイントには TRS ジャックを使用します。Tip は XLR コネクターのピン 2、Ring はピン 3、Sleeve はグラウンドでピン 1 に相当します。
ライブで使用する
MIDI で演奏できる機器を使用する場合は、トラッキング工程を省略してすぐにライブミックスを作ることもできます。LF と SF の両信号経路をステレオ Mix へルーティングできるため、最大 72チャンネル をミックスに使用できます。
Group 出力は、LF または SF 信号経路から追加のエフェクトセンドとして使用することもできます。各リソースは SF スイッチを使用して SF 信号経路へ割り当てられます。モジュール単位では、1つのリソースを一方の信号経路で使用している間、もう一方の信号経路では使用できません。
同じモジュール上の異なる信号経路から同じエフェクト機器へ信号を送りたい場合は、Aux Master コントロールの LINK スイッチを使用して Aux 信号をまとめることができます。
