モニタリングと Master Section

スタジオスピーカー／フォールドバック​

Master モジュールのこのセクションは Studio Loudspeaker／Foldback 出力を管理します。どちらも同じソース、TAPE 1、TAPE 2、CONTROL ROOM (C/RM)、AUXILIARY A、AUXILIARY B を使用できます。

TAPE 1／TAPE 2 はコンソール外部入力で、通常ステレオレコーダー／その他ラインレベル再生ソースに使用します。C/RM はコントロールルームモニター出力をソースに選択します。MIX をスタジオ loudspeakers へ再生したり、必要に応じて AUX A/B を加えた quick フォールドバックミックスを作れます。

AUX A／AUX B はモノラルソースで、スタジオ Loudspeaker／Foldback 出力の左／右側面へ個別に選択できます。

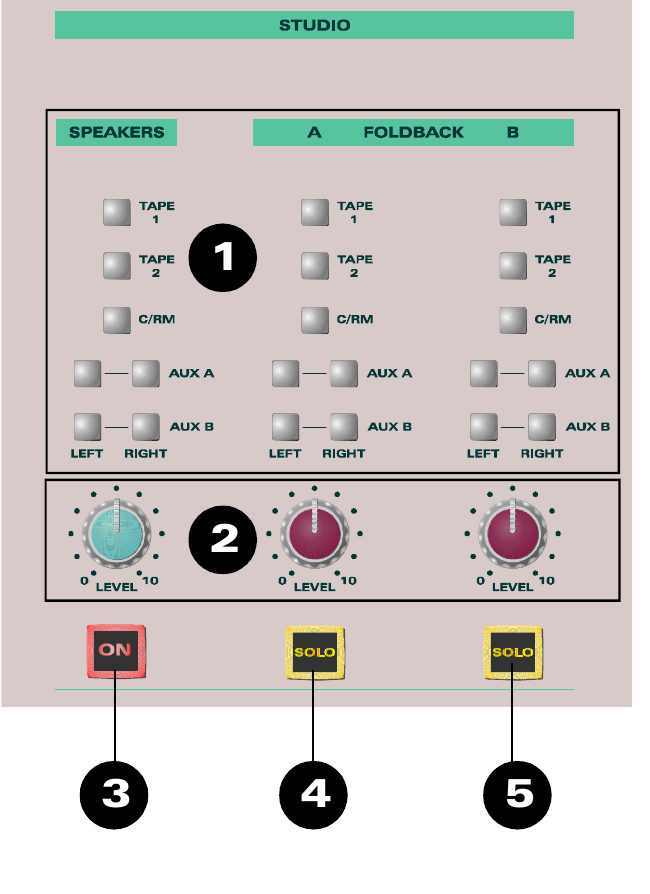

ASP8024 studio speaker and foldback controls

各出力に個別レベルコントロールがあります。スタジオ Loudspeaker は ON スイッチ、2つの Foldback 出力はコントロールルームモニターでミックスを確認する SOLO スイッチを備えます。Foldback SOLO は always AFL です。

  1. SOURCE SELECT — スタジオ Loudspeaker／Foldback 出力へ送る信号を選択します。
  2. LEVEL — スタジオ Loudspeaker／Foldback 出力レベルを設定します。
  3. Studio Loudspeaker ON — スタジオ Loudspeaker 出力を有効にします。
  4. FOLDBACK 1 SOLO — Foldback 1 をコントロールルームモニタリングシステムで試聴します。
  5. FOLDBACK 2 SOLO — Foldback 2 をコントロールルームモニタリングシステムで試聴します。

Control ルームモニタリング​

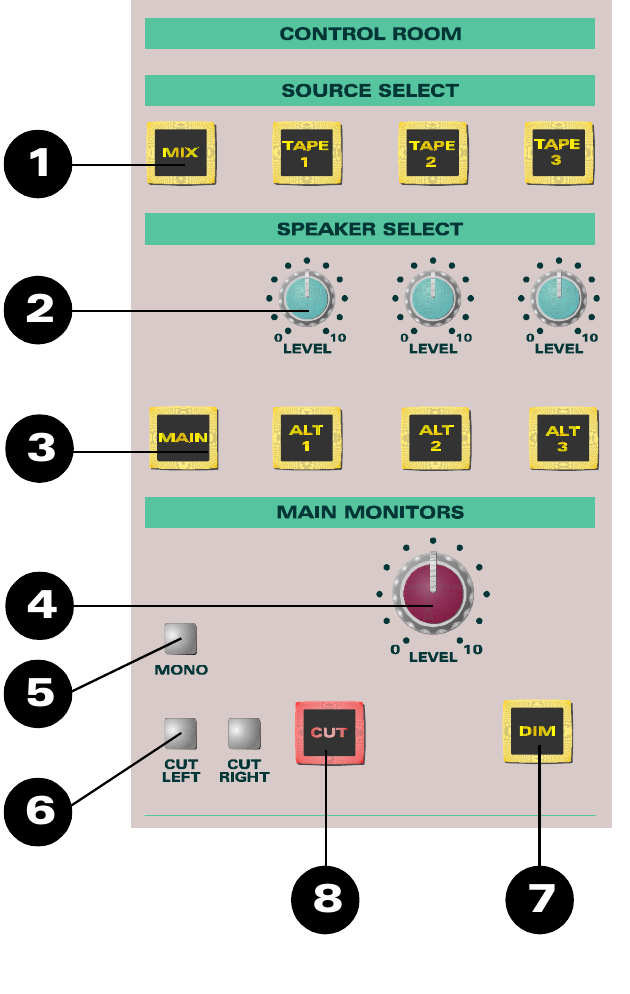

ASP8024 control-room monitoring controls

ASP8024 は4 ペアの loudspeakers、MAIN ペア／ALTERNATE 1、2、3 を使用できます。ソースは MIX または TAPE 1、2、3 から選択します。

各スピーカーペアに独立したレベルコントロールがあります。Main-モニターセクションには以下もあります。

  • MONO — モノラル互換性を確認します。
  • 個別の CUT LEFT／CUT RIGHT。
  • Master CUT — モニタリング出力をミュートします。
  • DIM — Monitor レベルを 15 dB 下げます。

Oscillator と Solo​

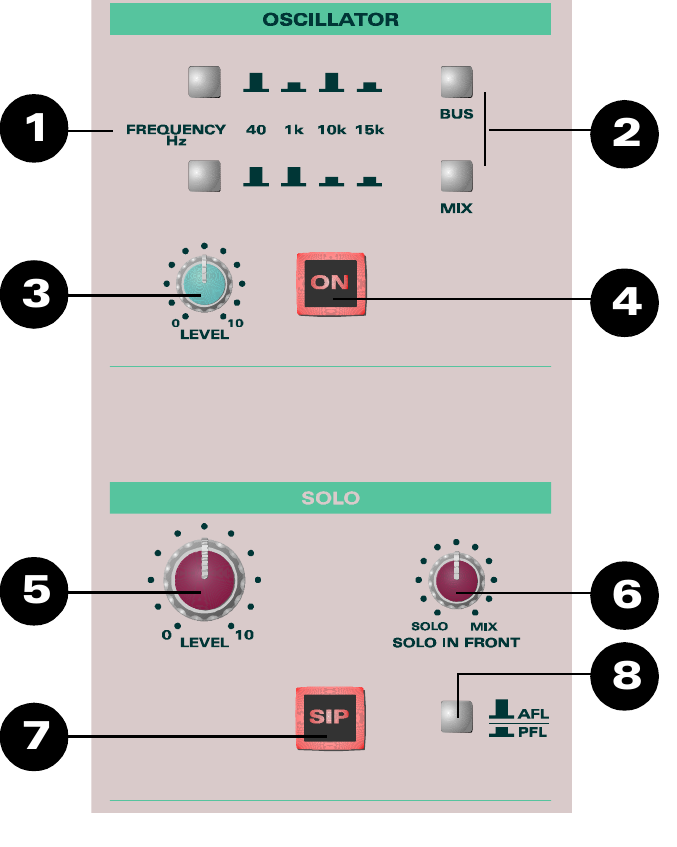

ASP8024 oscillator and solo master controls

Oscillator​

Four-周波数オシレーターは グループバス／ステレオ Mix バス へ直接アサインできます。レベルは adjustable です。40 Hz、1 kHz、10 kHz、15 kHz を選択できます。

通常のコンソール操作ではオシレーターが OFF になっていることを確認してください。

Solo マスター​

Solo マスターセクションは AFL/PFL／Solo In Place (SIP) システムを操作します。

  • PFL — Pre-fade 信号をモニター／マスターメーターで試聴します。
  • AFL — ポストフェーダー／ポストパン信号をモニター／マスターメーターで試聴します。
  • SOLO IN FRONT — Solo 信号／ステレオ Mix のバランスを調整し、選択した信号を分離または Mix を少し残した状態で確認できます。
  • SIP — Soloed チャンネルのポストパン信号をコンソールステレオ出力へ置き、solo 中はノーマルステレオ Mix をミュートします。
  • SIP アクティブ中は PFL/AFL セレクターは影響しません。
Solo In Place

SIP はコンソールステレオ出力に作用します。その出力を録音中、またはプログラムミックスとして使用中は、solo 動作が出力に現れるため Solo In Place を使用しないでください。

コンプレッサー​

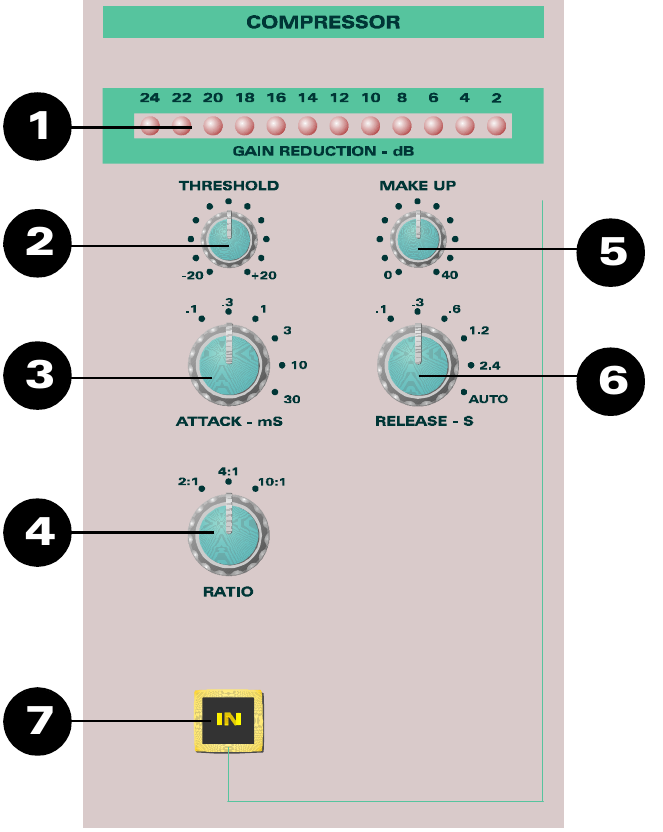

ASP8024 main stereo compressor controls

ステレオコンプレッサーは必要に応じてメインステレオ信号経路へ挿入できます。位置は Mix インサートポイントの後、Master Fader の前です。Mix プロセッシング用で、主要パラメーターはエンジニアが直接操作できます。

  1. Gain-reduction メーター — Applied コンプレッション amount を表示する12-セグメント bargraph。
  2. THRESHOLD — Compression が始まるレベルを -20 dBu から +20 dBu で設定します。
  3. ATTACK — コンプレッサーレスポンス speed を 0.1 ms から 30 ms の6段階で設定します。
  4. RATIO — 2:1、4:1、10:1 を選択します。例えば 2:1 ではスレッショルドより上で入力が2 dB 上昇すると出力は約1 dB 上昇します。
  5. MAKE UP — ゲイン reduction 後のレベルを復元します。最大 40 dB のメイクアップゲインを使用できます。Peak レベルを戻しても信号 dynamic 範囲は圧縮されたのままです。
  6. RELEASE — 信号がスレッショルド未満へ下がった後、ゲインがノーマルに戻る speed を設定します。0.1 s から 2.4 s の5段階 + AUTO。
  7. IN — コンプレッサーを回路に入れます。

元のマニュアルは excessive コンプレッションを避け、メーター activity だけでなくリスニングで結果を判断するよう特に注意しています。

Practical approaches として以下も説明されています。

  • ゲインライディング: エンジニアが音楽的なピークを予測しながら段階的にレベルを調整できるため、Master Fader を手動で操作した方が自然な結果になる場合があります。
  • Peak limiting: Relatively 高いスレッショルド + 高いレシオでスレッショルドを超えたピークを抑えられます。

ステレオ入力​

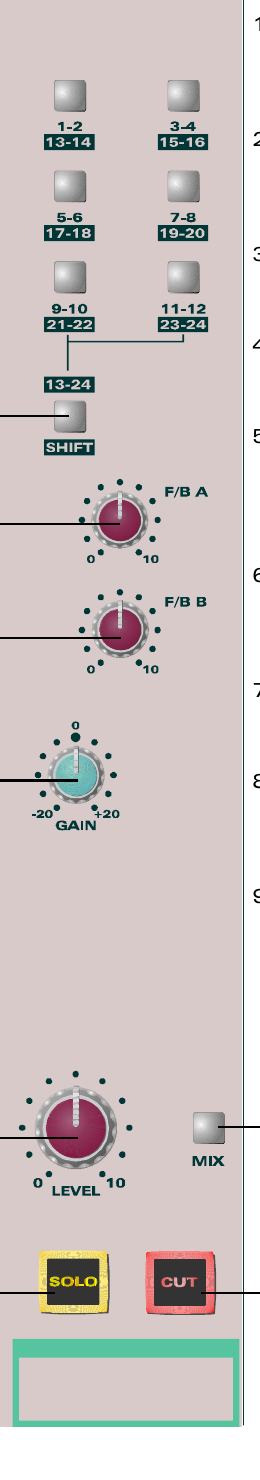

ASP8024 stereo input controls

ステレオ入力は完全なチャンネルストリップを使わずエフェクトリターン／その他ステレオ信号をコンソールへ入れられます。Simple ステレオリターンと異なり、ステレオ Mix／マルチトラックバス の両方へルーティングでき、必要に応じてエフェクトも録音できます。

Foldback A／Foldback B にも送れるため、演奏者が reverb／returned エフェクトを聞けます。

  1. ROUTING — ステレオ入力をマルチトラックバス 1–12 へ送ります。
  2. SHIFT — ルーティングスイッチをバス 13–24 に切り替えます。
  3. F/B A — Foldback A へ送ります。
  4. F/B B — Foldback B へ送ります。
  5. TRIM — ±20 dB 入力-レベル調整幅。
  6. LEVEL — ステレオ入力 rotary フェーダー。
  7. MIX — ステレオ入力をステレオ Mix バスへ送ります。
  8. SOLO — 選択した solo モードに従ってステレオ入力を試聴します。
  9. CUT — 入力をミュートし、不要なリターンのノイズセンド量を取り除けます。

36-チャンネルコンソールでは、各チャンネルの2 信号経路により72 入力、4 ステレオ入力を加えると Mix で 80 入力 を使用できます。

サブグループ出力／フェーダー​

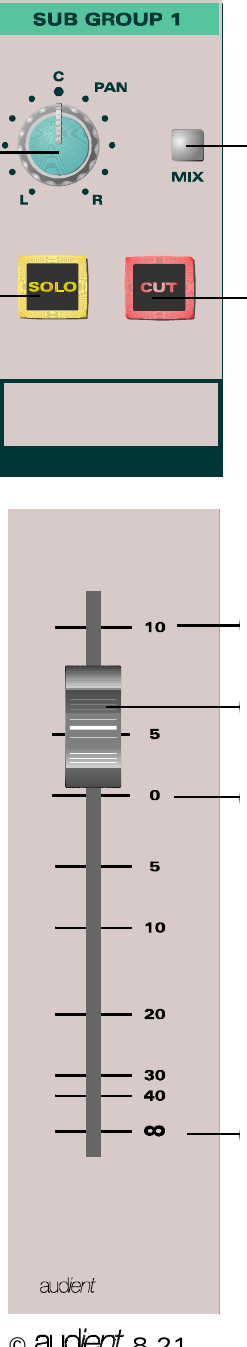

ASP8024 subgroup output and fader controls

最初の8 グループは 8 サブグループ出力 も送ります。各サブグループに PAN、MIX、SOLO、CUT コントロール + 個別フェーダーがあります。サブグループ出力はリアパネルから直接利用でき、ステレオ Mix へアサインすることもできます。

サブグループは外部プロセッシング用リアパネルインサートポイントを備えます。Insert Returns はステレオ Mix への追加入力としても使用できます。

  • PAN — サブグループをステレオバス上で配置します。
  • MIX — サブグループをステレオ Mix バスへアサインします。
  • SOLO — 選択した solo モード に従ってサブグループを試聴します。
  • CUT — サブグループ出力をミュートします。

サブグループフェーダーは top で +10 dB ゲイン、0 dB がノーマル動作位置です。可動範囲 bottom では信号経路が closed になります。

トークバック​

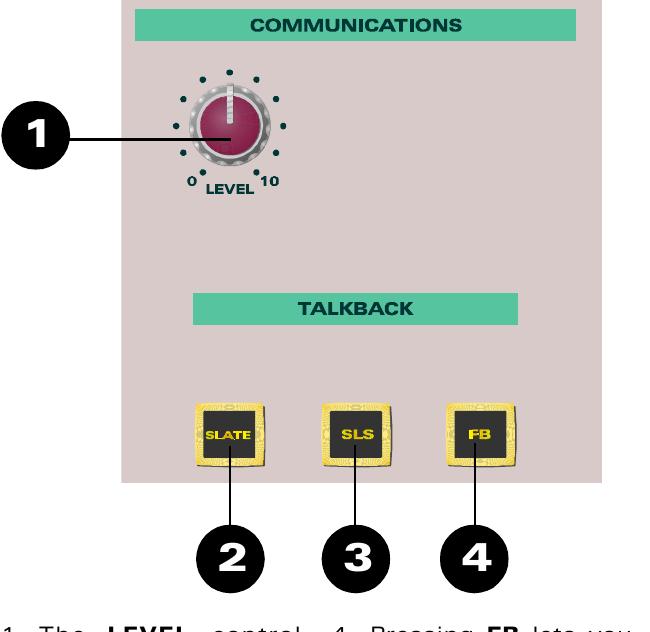

ASP8024 talkback controls

トークバックは Studio、Foldback システム、Group 出力との連絡に使用します。Foldback レベルコントロールが下がっていても Foldback システムへのトークバックは動作します。

  1. LEVEL — トークバックレベルを調整します。
  2. SLATE — トークバックをグループ出力へルーティングし、トラック-識別情報などを録音できます。
  3. SLS — トークバックをスタジオ Loudspeaker へルーティングします。
  4. FB — トークバックを Foldback 出力へルーティングします。

トークバックキー を押すとコントロールルームモニターが DIM されます。Feedback を抑え明瞭度を向上しつつ、コンソール出力自体には影響しません。

内部サービス設定

元のマニュアルでは PC10801 ボードの Link 1 を装着するとトークバックマイクへファンタム電源を供給できると説明されています。内部コンソールハードウェアへのアクセスが必要です。この設定のためだけにコンソールを開いたり変更したりせず、安全に作業できる能力がない場合は Audient Support または経験のある Audient コンソール技術者へ相談してください。

AUX masters​

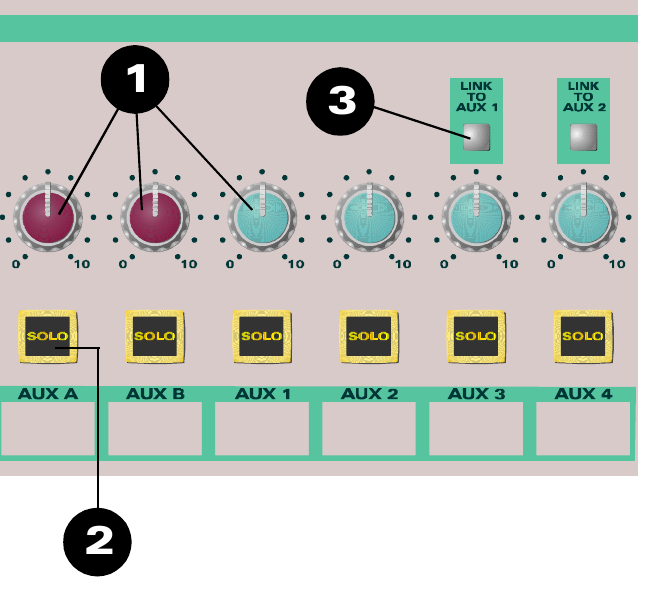

ASP8024 auxiliary master controls

AUX Masters は AUX 出力の全体レベルを操作します。各チャンネルのセンドでバランスを作り、AUX ミックス全体をマスターコントロールでまとめて調整できます。

各 AUX 出力は SOLO でき、AUX Master SOLO は always AFL です。

AUX をリンクすると、1つの AUX センドが一度に1 経路しかソースにできない場合でも、LF／SF 経路の信号を同じ外部エフェクト機器へ送れます。

リンク combinations:

  • AUX 3 and AUX 5 → AUX 1
  • AUX 4 and AUX 6 → AUX 2
  • AUX 9 and AUX 11 → AUX 7
  • AUX 10 and AUX 12 → AUX 8

Linked 時は leftmost AUX が全体 master になります。例えば AUX 3 を AUX 1 へリンクした場合、AUX 1 出力をマスター出力として使用します。

出典注記: 元の 8.21 マニュアルの36ページには “AUXs 10 and 11 can be linked to AUX 8” と記載されています。この Web 版では、コンソールの奇数／偶数ペアのリンク構成に従い AUX 10／AUX 12 を使用します。9/11 → 7、10/12 → 8 です。

バス Master Trim​

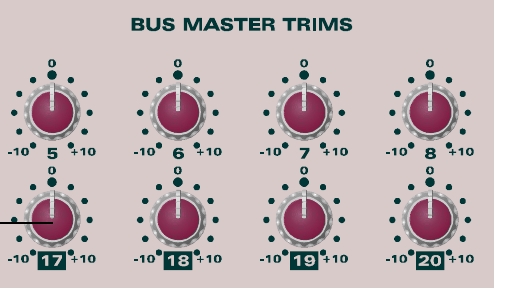

ASP8024 Bus Master Trim controls

Bus Master Trims はグループ出力へルーティングされた信号の最終レベル調整段です。各グループに ±10 dB 範囲の個別バストリムがあります。

Bus Master Trim を変更すると、グループへ送る各チャンネルの相対バランスを変えずに、グループ全体の出力レベルを変更できます。

Master Fader​

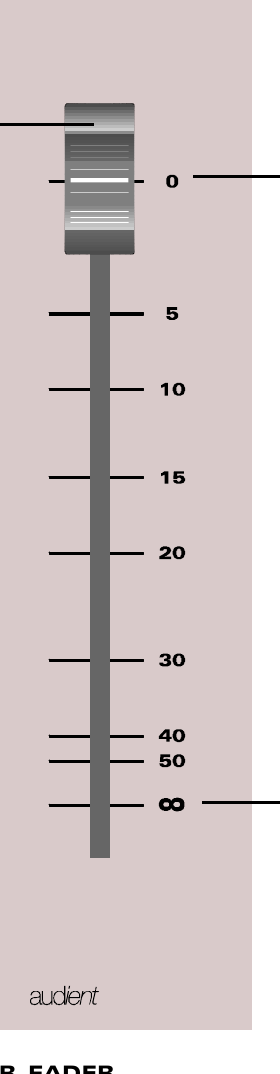

ASP8024 Master Fader

Master Fader はステレオ出力を操作します。チャンネルフェーダーと異なり 0 dB 位置は可動範囲の最上部にあります。主な目的が Mix 終了時の fade-out だからです。

通常の動作条件ではフェーダーを全開の 0 dB に保ってください。大きく下げる必要がある場合、元のマニュアルは Mix バスへ送るレベルが高すぎるため信号経路の前段で下げるよう推奨しています。

Fader 可動範囲 bottom では信号経路が closed になり信号は通過しません。
