监听与 Master Section

Studio 扬声器与 Foldback​

Master Module 的这一部分负责 Studio Loudspeaker 和 Foldback 输出。两者可选择相同的信号源：TAPE 1、TAPE 2、CONTROL ROOM (C/RM)、AUXILIARY A 和 AUXILIARY B。

TAPE 1 和 TAPE 2 是调音台的外部输入，通常用于立体声录音机或其他线路电平回放信号源。C/RM 选择 Control Room Monitor 输出作为信号源。可利用此功能将 MIX 播放到 Studio 扬声器，或快速建立 Foldback 混音，并按需要加入 AUX A 和 AUX B。

AUX A 和 AUX B 是单声道信号源，可独立选择到 Studio Loudspeaker 或 Foldback 输出的左、右两侧。

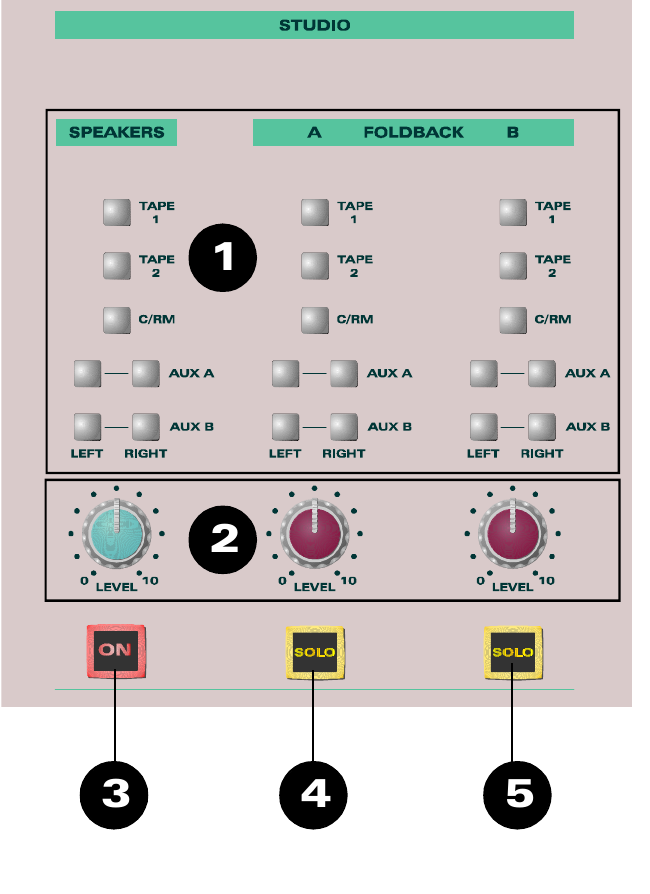

ASP8024 Studio Speaker 与 Foldback 控制

每个输出都有独立 Level 控制。Studio Loudspeaker 配有 ON 开关。两个 Foldback 输出都有 SOLO 开关，可在 Control Room Monitor 上检查其混音；Foldback SOLO 始终为 AFL。

  1. SOURCE SELECT — 选择发送至 Studio Loudspeaker 和 Foldback 输出的信号。
  2. LEVEL — 设置 Studio Loudspeaker 和 Foldback 输出电平。
  3. Studio Loudspeaker ON — 启用 Studio Loudspeaker 输出。
  4. FOLDBACK 1 SOLO — 在 Control Room 监听系统中预听 Foldback 1。
  5. FOLDBACK 2 SOLO — 在 Control Room 监听系统中预听 Foldback 2。

Control Room 监听​

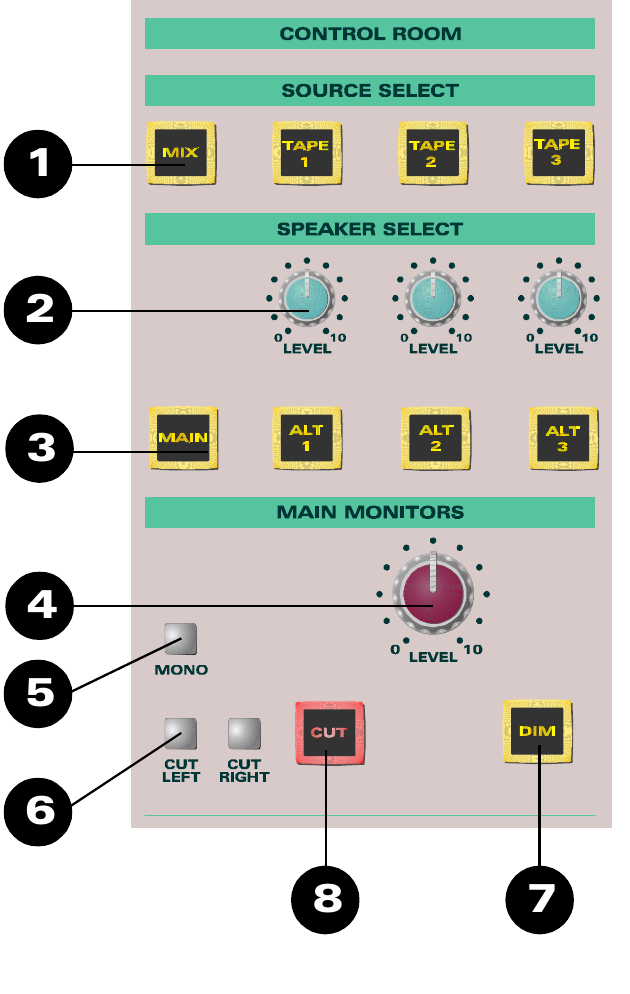

ASP8024 Control Room 监听控制

ASP8024 支持四对扬声器：一对 MAIN 以及 ALTERNATE 1、2 和 3。信号源可从 MIX 或 TAPE 1、2 和 3 中选择。

每对扬声器都有独立的 Level 控制。Main Monitor 部分还提供：

  • MONO，用于检查单声道兼容性。
  • 独立的 CUT LEFT 和 CUT RIGHT 控制。
  • Master CUT，用于静音监听输出。
  • DIM，将监听电平降低 15 dB。

Oscillator 与 Solo​

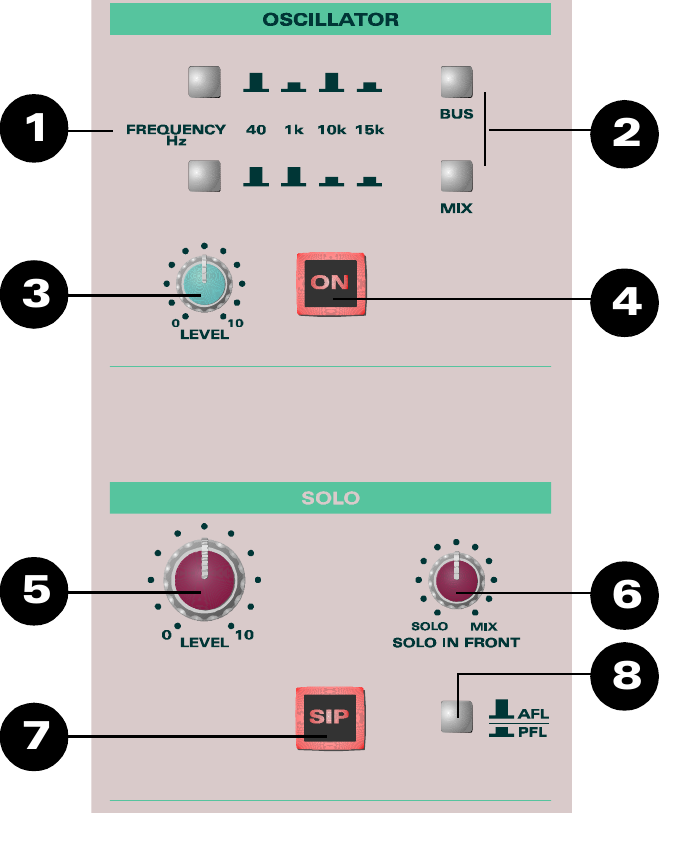

ASP8024 Oscillator 与 Solo Master 控制

Oscillator​

四频 Oscillator 可直接分配至 Group Bus 或 Stereo Mix Bus。其电平可调。可选择 40 Hz、1 kHz、10 kHz 或 15 kHz。

正常使用调音台时，请确保 Oscillator 处于 OFF。

Solo Master​

Solo Master 部分控制 AFL/PFL 和 Solo In Place (SIP) 系统。

  • PFL 在监听和 Master Meter 上预听推子前信号。
  • AFL 在监听和 Master Meter 上预听推子后、Pan 后信号。
  • SOLO IN FRONT 调整 Solo 信号与 Stereo Mix 之间的平衡，使所选信号可以单独听，也可以在后方保留一定量的 Mix。
  • SIP 将被 Solo 通道的 Pan 后信号放到调音台 Stereo Output，同时在 Solo 持续期间静音正常 Stereo Mix。
  • SIP 启用时，PFL/AFL 选择器不起作用。
Solo In Place

SIP 会作用于调音台的立体声输出。当该输出正在录制或作为节目 Mix 使用时，请勿使用 Solo In Place，因为 Solo 操作会直接出现在输出端。

Compressor​

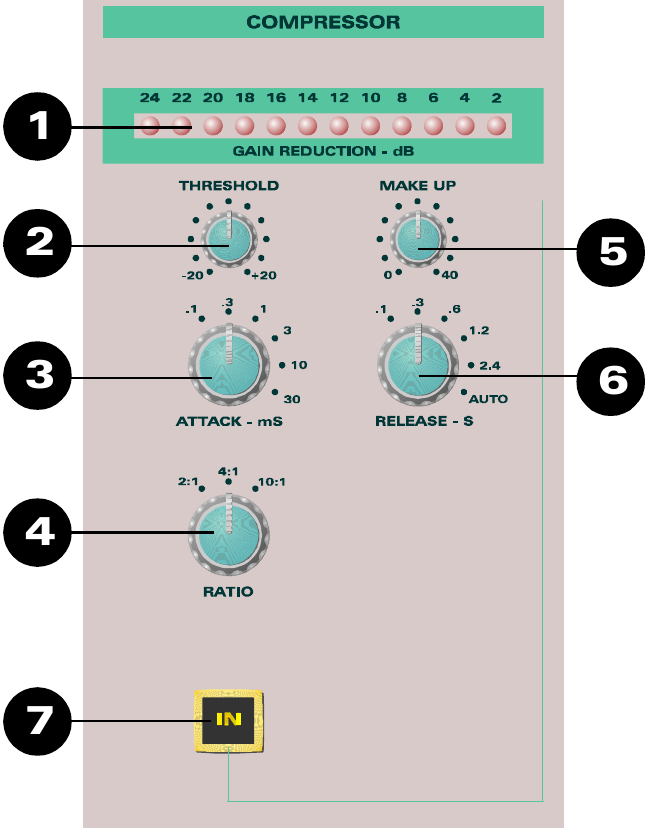

ASP8024 主立体声 Compressor 控制

需要时，可将立体声 Compressor 接入主立体声信号路径。它位于 Mix Insert Point 之后、Master Fader 之前。该 Compressor 用于 Mix 处理，主要参数仍由工程师直接控制。

  1. Gain-reduction meter — 12 段条形表，显示当前压缩量。
  2. THRESHOLD — 设置压缩开始的电平，范围 -20 dBu 至 +20 dBu。
  3. ATTACK — 设置 Compressor 的响应速度，六档，从 0.1 ms 至 30 ms。
  4. RATIO — 可选择 2:1、4:1 或 10:1。例如 2:1 时，输入超过 Threshold 后增加 2 dB，输出大约增加 1 dB。
  5. MAKE UP — 在 Gain Reduction 后恢复电平。最多提供 40 dB Make-up Gain；即使恢复峰值电平，信号动态范围仍然已经缩小。
  6. RELEASE — 设置当信号低于 Threshold 后增益恢复正常的速度。提供 0.1 s 至 2.4 s 的五档时间，以及 AUTO。
  7. IN — 将 Compressor 接入信号路径。

原始手册特别提醒不要过度压缩，并建议以实际听感判断结果，而不是只看电平表活动。

手册还介绍了两种实际方法：

  • Gain riding： 手动移动 Master Fader 有时能得到更自然的结果，因为工程师可以预判音乐峰值并逐步调整电平。
  • Peak limiting： 可使用较高的 Threshold 配合较高 Ratio，在信号达到阈值后限制峰值。

Stereo Input​

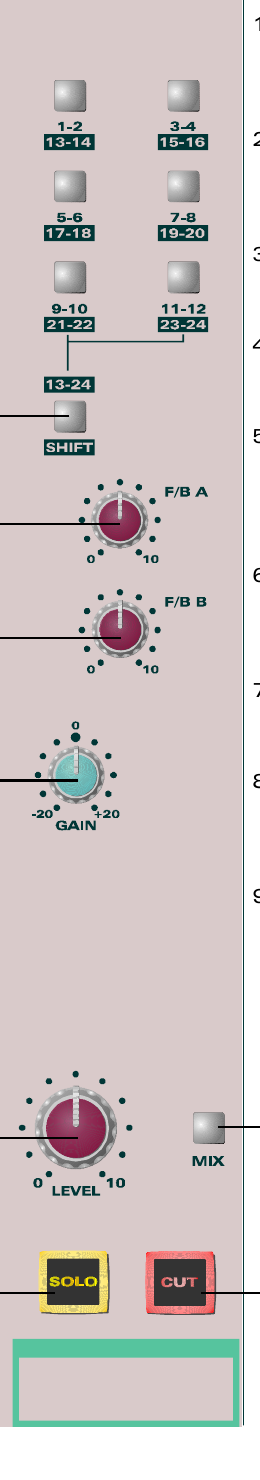

ASP8024 Stereo Input 控制

Stereo Input 可将效果返回和其他立体声信号送入调音台，而无需占用完整通道条。与简单的 Stereo Return 不同，它们既可路由到 Stereo Mix，也可重新路由到 Multitrack Bus，因此需要时可以录制效果信号。

它们还可馈送 Foldback A 和 Foldback B，让表演者能够听到混响或其他返回效果。

  1. ROUTING — 将 Stereo Input 发送至 Multitrack Bus 1–12。
  2. SHIFT — 将 Routing 开关切换到 Bus 13–24。
  3. F/B A — 馈送 Foldback A。
  4. F/B B — 馈送 Foldback B。
  5. TRIM — 提供 ±20 dB 输入电平调整。
  6. LEVEL — Stereo Input 的旋转推子。
  7. MIX — 将 Stereo Input 发送至 Stereo Mix Bus。
  8. SOLO — 根据当前选择的 Solo 模式预听 Stereo Input。
  9. CUT — 静音输入，在不需要 Return 时可用于消除其噪声贡献。

在 36 通道调音台上，每个通道的两条信号路径可提供 72 路输入。四组 Stereo Input 将可用 Mix 输入增加到 80 路。

Subgroup 输出与推子​

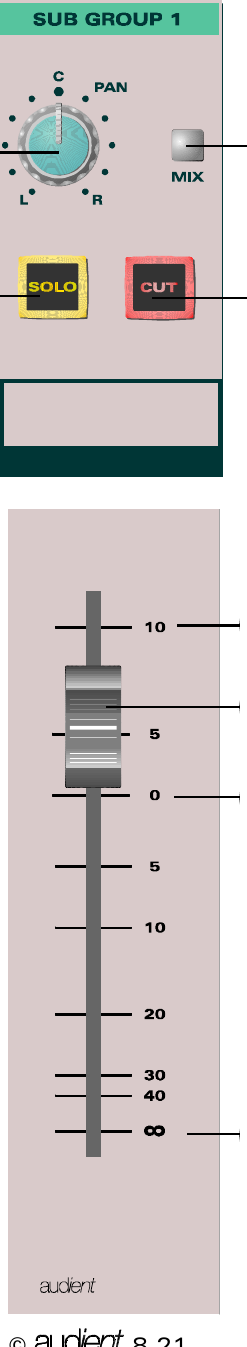

ASP8024 Subgroup 输出与推子控制

前八路 Group 同时馈送 八路 Subgroup 输出。每个 Subgroup 都配有 PAN、MIX、SOLO 和 CUT 控制，以及独立推子。Subgroup 输出可直接从调音台后面板取得，也可分配至 Stereo Mix。

Subgroup 后面板提供 Insert Point，用于连接外部处理器。其 Insert Return 也可作为 Stereo Mix 的额外输入。

  • PAN 在 Stereo Bus 上定位 Subgroup。
  • MIX 将 Subgroup 分配至 Stereo Mix Bus。
  • SOLO 根据当前选择的 Solo 模式预听 Subgroup。
  • CUT 静音 Subgroup 输出。

Subgroup Fader 顶端提供 +10 dB 增益，0 dB 为正常工作位置。推子移动到最底部时，信号路径关闭。

Talkback​

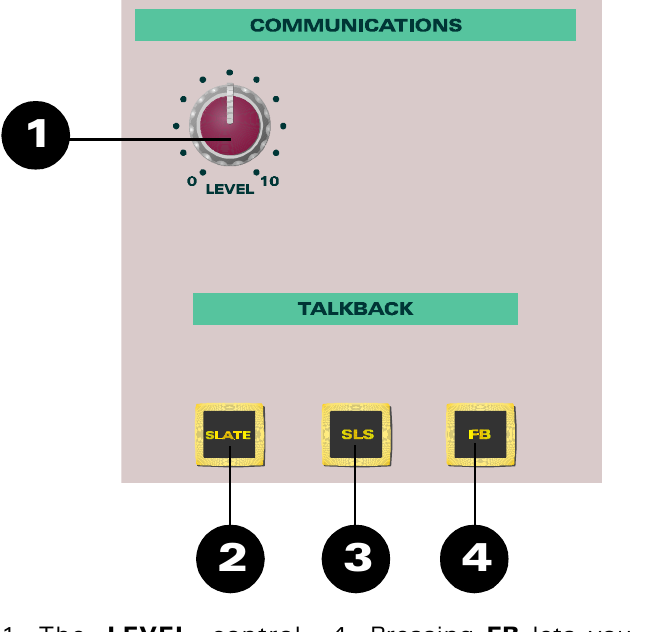

ASP8024 Talkback 控制

Talkback 用于与 Studio、Foldback 系统或 Group 输出通信。即使 Foldback Level 控制已经调低，发送至 Foldback 系统的 Talkback 仍然有效。

  1. LEVEL — 调整 Talkback 电平。
  2. SLATE — 将 Talkback 路由至 Group 输出，可用于录制轨道识别信息。
  3. SLS — 将 Talkback 路由至 Studio Loudspeaker。
  4. FB — 将 Talkback 路由至 Foldback 输出。

按下任意 Talkback 按键都会使 Control Room Monitor 自动 Dim。这有助于防止反馈并提高 Talkback 清晰度，同时 不会影响调音台输出。

内部维修设置

原始手册说明，可通过安装 PC10801 电路板上的 Link 1 为 Talkback 麦克风提供幻象供电。此操作需要访问调音台内部硬件。除非您具备执行该操作的能力，否则不要仅为了更改此设置而打开或修改调音台；如有疑问，请联系 Audient Support 或有经验的 Audient 调音台技术人员。

Auxiliary Master​

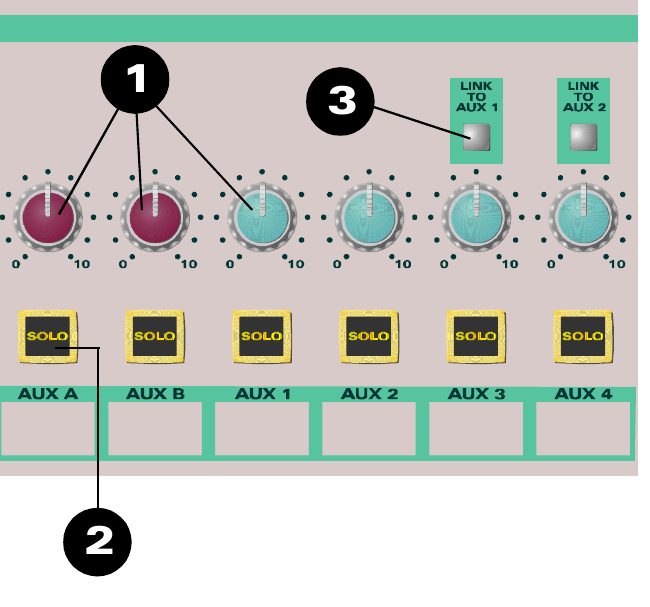

ASP8024 Auxiliary Master 控制

Auxiliary Master 控制 Aux 输出的整体电平。因此可以先用各通道 Send 建立平衡，再使用 Master 控制调节整个 Aux Mix。

每路 Aux 输出都可以 SOLO，并且 Auxiliary Master SOLO 始终为 AFL。

链接 Aux 可使来自 LF 和 SF 路径的信号馈送同一台外部效果器，即使单独一路 Aux Send 在同一时间只能分配给一条路径。

链接组合如下：

  • AUX 3 和 AUX 5 → AUX 1
  • AUX 4 和 AUX 6 → AUX 2
  • AUX 9 和 AUX 11 → AUX 7
  • AUX 10 和 AUX 12 → AUX 8

链接 Aux 后，最左侧的 Aux 成为整体 Master。例如，如果 AUX 3 链接到 AUX 1，应使用 AUX 1 输出作为 Master 输出。

源资料说明： 原始 8.21 手册第 36 页写的是 “AUXs 10 and 11 can be linked to AUX 8”。本网页版本采用 AUX 10 和 AUX 12，依据调音台的奇/偶配对链接结构：9/11 馈送 7，10/12 馈送 8。

Bus Master Trim​

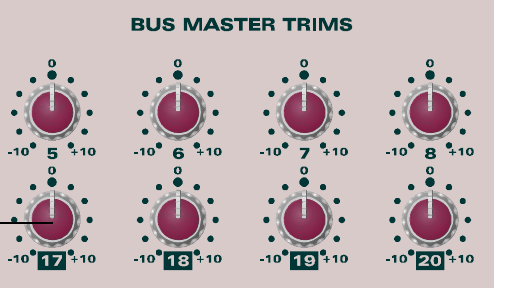

ASP8024 Bus Master Trim 控制

Bus Master Trim 是对路由到 Group 输出的信号进行电平控制的最后一级。每个 Group 都有自己的 Bus Trim，范围为 ±10 dB。

调整 Bus Master Trim 会改变该 Group 输出的整体电平，而不会破坏馈送该 Group 的各通道之间的相对平衡。

Master Fader​

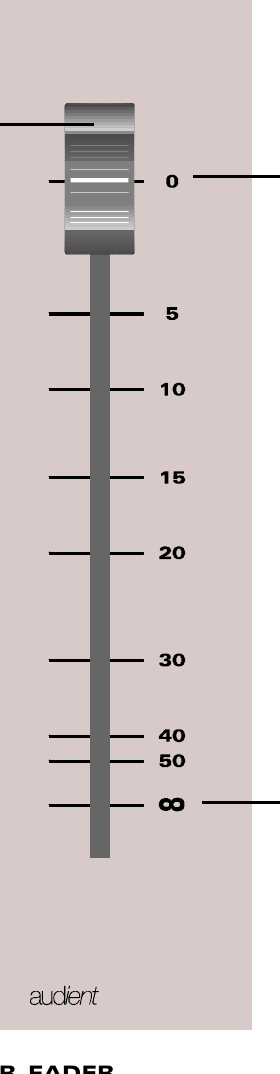

ASP8024 Master Fader

Master Fader 控制立体声输出。与通道推子不同，其 0 dB 位置位于行程顶部，因为它的主要用途是在混音结束时执行 Fade-out。

正常工作时，推子应完全打开至 0 dB。如果需要明显拉低 Master Fader，原始手册认为这表示馈送 Mix Bus 的电平过高，应在信号路径更前端降低电平。

推子移动到最底部时，信号路径关闭，不会有信号通过。
