电源

原始手册中的 PSU 型号命名

原始 ASP8024 手册内部对电源型号的描述并不一致。第 5 页称其为 ASP8700 PSU，而第 6 页和第 53 页称其为 ASP8120。本页的控制和规格复现第 6 页及第 53 页提供的 ASP8120 信息。在执行任何特定型号操作前，请先检查您调音台实际安装的 PSU 型号，不要假定不同 PSU 型号可以互换。

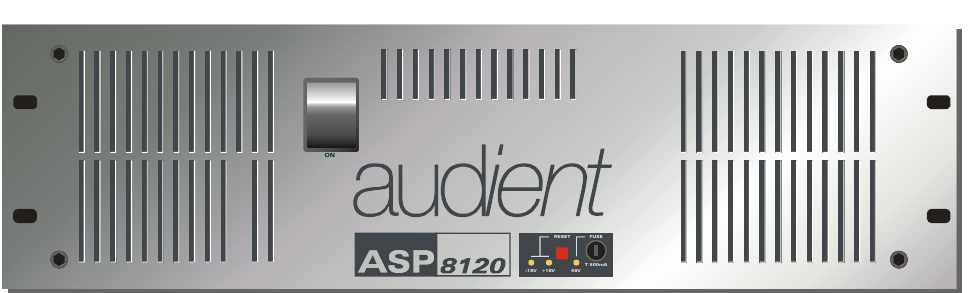

原始 ASP8024 手册中显示的 ASP8120 调音台电源前面板

ASP8120 控制与指示​

原始手册描述的 ASP8120 是 3U 机架式电源。其控制包括：

  • ON/OFF 开关
  • +18 V 和 -18 V 电源轨的 Reset 开关
  • 后面板市电电压选择器

三个 LED 指示 +18 V、-18 V 和 +48 V 电源轨是否存在。调音台 Master Meter 部分也配有 PSU 状态指示。

原始前面板图另外标有用于 48 V 电源轨的 T500 mA 保险丝。这与下文所述市电保险丝额定值是分开的。

散热与调音台连接​

PSU 使用两个低噪声、低速风扇进行散热；根据原始手册，它通常可以放置在与调音台相同的房间内。

随附一根 4 米电源线，用于连接调音台与 PSU。

通风与摆放

原始手册包含直接互相冲突的摆放说明。第 6 页写明绝不能将电源放在地板上，而第 53 页则写明电源可以直接放在地板上。

由于源资料互相矛盾，本网页手册不对是否可放置在地板上作出具体建议。请确保所有电源通风口和风扇均无遮挡，并以能够保持充分气流的方式安装或放置 PSU。

市电电压与保险丝额定值​

对于原始手册第 6 页所述的 ASP8120：

电压选择器位置工作范围市电保险丝
230 V210–250 V1 1/4 inch T8A
115 V105–125 V1 1/4 inch T16A

不要在规定电压范围之外运行设备。对于 100 V 运行，原始手册要求用户联系经销商。

使用前，请检查 PSU 后部电压选择器是否正确设置为当地市电电压。更换市电保险丝时，必须始终使用与所选电压对应的相同类型和额定值。

如果市电保险丝熔断，原始手册建议在更换保险丝前先检查市电电压设置、电源线和市电供电。

有关原始调音台安全和安装要求，请参阅 安装与安全。
