전원 공급 장치
원본 ASP8024 매뉴얼은 전원 공급 장치 모델 표기가 서로 일치하지 않습니다. 5페이지에서는 ASP8700 PSU를 언급하지만 6페이지와 53페이지에서는 ASP8120을 언급합니다. 이 페이지의 컨트롤 및 사양은 6페이지와 53페이지에 기재된 ASP8120 정보를 재현합니다. 모델별 지침을 따르기 전에 콘솔에 장착된 PSU의 모델 번호를 확인하고, 서로 다른 PSU 모델이 상호 호환된다고 가정하지 마십시오.
ASP8120 컨트롤 및 표시기

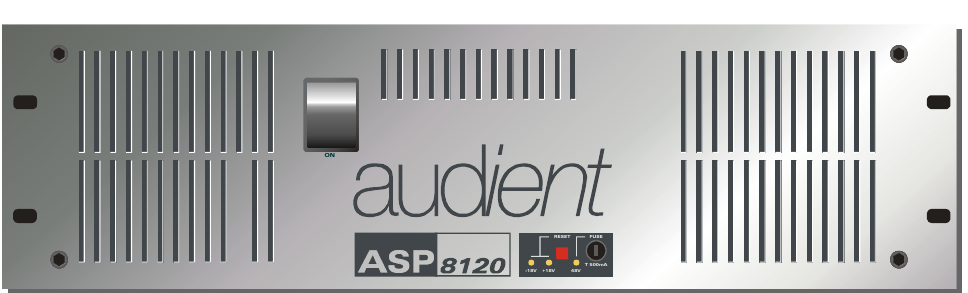

원본 매뉴얼에 설명된 ASP8120은 3U 랙 마운트 전원 공급 장치입니다. 컨트롤은 다음과 같습니다:
- ON/OFF 스위치
- +18 V 및 -18 V 레일용 Reset 스위치
- 후면 패널 주전원 전압 선택기
세 개의 LED가 +18 V, -18 V, +48 V 전원 레일의 존재를 표시합니다. PSU 상태 표시기는 콘솔의 마스터 미터 섹션에도 제공됩니다.
원본 전면 패널 도면에는 48 V 레일용 T500 mA 퓨즈도 표시되어 있습니다. 이는 아래 설명된 주전원 퓨즈 정격과 별개입니다.
냉각 및 콘솔 연결
두 개의 저소음 저속 팬이 PSU를 냉각하므로, 원본 매뉴얼에 따르면 일반적으로 콘솔과 같은 공간에 둘 수 있습니다.
콘솔과 PSU를 연결하기 위한 4미터 전원 공급 케이블이 제공됩니다.
원본 매뉴얼에는 배치 지침이 직접적으로 충돌합니다. 6페이지에서는 전원 공급 장치를 절대로 바닥에 두지 말라고 하지만, 53페이지에서는 바닥에 직접 놓을 수 있다고 설명합니다.
소스 자체가 모순되므로 이 웹 매뉴얼에서는 바닥 배치에 관한 별도 권고를 하지 않습니다. 모든 전원 공급 장치 환기 슬롯과 팬을 막지 말고 충분한 공기 흐름이 유지되도록 PSU를 설치하거나 배치하십시오.
주전원 전압 및 퓨즈 정격
원본 매뉴얼 6페이지에 설명된 ASP8120의 경우:
| 전압 선택기 위치 | 작동 범위 | 주전원 퓨즈 |
|---|---|---|
| 230 V | 210–250 V | 1 1/4인치 T8A |
| 115 V | 105–125 V | 1 1/4인치 T16A |
명시된 전압 범위를 벗어나 장치를 작동하지 마십시오. 100 V 작동의 경우 원본 매뉴얼은 판매점에 문의하도록 안내합니다.
사용 전에 PSU 후면의 전압 선택기가 현지 주전원에 맞게 올바르게 설정되어 있는지 확인하십시오. 주전원 퓨즈는 항상 선택된 전압에 지정된 동일한 타입과 정격으로 교체하십시오.
주전원 퓨즈가 고장 나면 원본 매뉴얼은 퓨즈 교체 전에 주전원 전압 설정, 전원 코드 및 주전원 공급 상태를 확인하도록 안내합니다.
오리지널 콘솔의 안전 및 설치 요구 사항은 설치 및 안전을 참조하십시오.
