레코딩 및 인라인 아키텍처

ASP8024로 레코딩하기

인라인 아키텍처

ASP8024는 인라인 아키텍처를 사용합니다. 즉 Channel Path와 Monitor Path가 하나의 물리적 스트립 안에 함께 포함됩니다.

두 신호 경로가 이런 방식으로 통합되어 있기 때문에 인라인 콘솔은 때때로 복잡하게 느껴질 수 있습니다. ASP8024는 두 경로를 쉽게 구분할 수 있도록 외관 및 인체공학적 설계에 세심한 주의를 기울였습니다.

컨트롤 표면의 어두운 영역과 어두운 스위치 버튼은 Short Fader (SF) 또는 Channel Path와 관련되고, 밝은 영역은 Long Fader (LF) 또는 Monitoring Path와 관련됩니다. 이 매뉴얼의 나머지 부분에서는 신호 경로를 LF 및 SF 경로라고 부릅니다.

기본 상태에서 Mic/Line 입력은 SF 경로로 공급되고 Tape Return 신호는 LF 경로를 사용합니다. 이 할당은 FLIP 스위치로 반대로 전환할 수 있습니다. 백라이트 표시는 각 경로의 신호 소스를 보여 줍니다.

레코딩 과정

매우 단순한 마이크 구성을 사용해 곧바로 스테레오로 녹음하는 클래식 레코딩이 아니라면, 레코딩은 일반적으로 두 단계 과정입니다. 대중음악은 보통 먼저 트래킹하여 모든 악기를 저장 매체, 일반적으로 멀티트랙 Tape 레코더에 녹음합니다. 두 번째 단계에서는 녹음된 트랙을 콘솔로 다시 가져와 스테레오 Mix로 결합합니다.

악기가 MIDI로 제어되는 경우 필요할 때 Mix에 라이브로 재생할 수 있으므로 반드시 녹음할 필요는 없습니다. Mix에 MIDI 제어 악기가 많다면 트래킹 단계의 상당 부분을 생략할 수 있습니다.

기본 트래킹

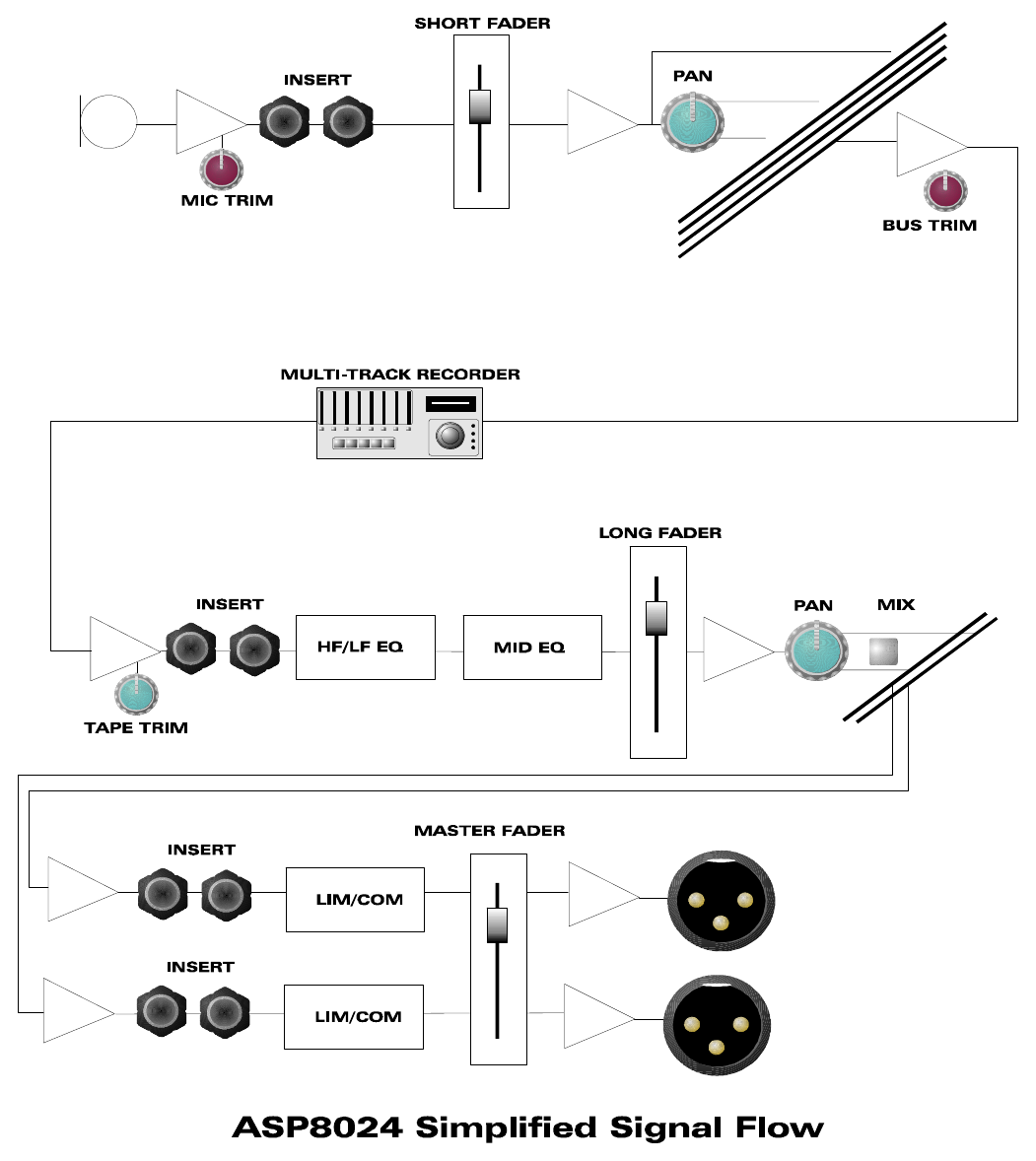

Group 출력은 레코더의 각 트랙 입력으로 신호를 보내고, 레코더 출력은 콘솔의 Tape 입력에 연결됩니다.

FLIP 스위치는 UP 위치에 있어야 합니다. 이렇게 하면 마이크 또는 Line 입력은 SF 경로를 통해 Tape 레코더로 이동하고 Tape Return은 LF 경로를 통해 스테레오 Mix 버스로 이동합니다.

가이드 트랙을 먼저 녹음하는 경우가 많습니다. 클릭 트랙, 드럼 키트, 매우 러프한 보컬 등 이후 녹음의 기준이 될 수 있는 어떤 것이든 사용할 수 있습니다. 가이드 트랙은 이후 대부분 폐기됩니다.

가이드 트랙을 만든 뒤에는 이후 트랙을 이에 맞춰 녹음할 수 있도록 들을 수 있어야 합니다. 가이드 트랙을 LF 경로로 재생하여 AUXILIARY A의 소스로 사용할 수 있습니다. Aux를 PRE로 전환하고 LF 경로에서 사용하도록 선택되어 있는지 확인합니다. 그런 다음 마스터 섹션에서 AUXILIARY A를 FOLDBACK A 소스로 선택할 수 있습니다. FOLDBACK A 출력은 헤드폰 앰프에 연결해야 합니다.

연주자 입력은 콘솔 채널의 MIC 입력에 연결되고 SF 경로를 통해 라우팅 매트릭스로 보내집니다. 레코더에서 REC-READY로 설정한 트랙에 대응하는 Group/Track을 선택합니다.

Tape 레코더를 Record 상태로 두면 연주가 녹음됩니다. 이후 악기들도 같은 방식으로 추가할 수 있습니다. 이전에 녹음된 자료를 콘솔로 재생해 다음 연주자의 Auxiliary/Foldback Mix에 추가할 수 있습니다.

이 시점부터 러프 Mix를 고려할 수 있습니다. 녹음된 트랙에 해당하는 Long Fader를 올리면 관련 채널에서 MIX를 누르고 Control Room Loudspeaker 소스로 MIX를 선택한 경우 콘솔 Mix 출력에서 들을 수 있습니다. Aux를 프리 페이드로 유지하면 Studio Foldback을 변경하지 않고 스테레오 Mix를 조절할 수 있습니다.

트랙이 쌓이면서 이펙트를 추가할 수 있습니다. Aux 출력은 이펙트 장치를 공급하고, 이펙트 장치의 출력은 마스터 섹션의 RETURNS를 통해 다시 가져올 수 있습니다. RETURNS의 Foldback 1 또는 2 컨트롤로 해당 이펙트를 Foldback에 라우팅할 수 있습니다.

기본 믹싱

Mix는 트래킹 과정에서 상당 부분 이미 만들어집니다. 추가 악기는 남아 있는 Tape 입력에 연결할 수 있으며, 모든 Tape 입력이 사용 중이거나 Tape 입력 감도가 충분하지 않은 경우 MIC/LINE 입력을 사용할 수 있습니다.

SF 경로를 사용하는 신호는 스테레오 Mix 버스로 전환할 수 있습니다. 또는 LF 경로가 사용 중이 아닐 경우 FLIP 스위치를 사용해 MIC/LINE 입력이 LF 경로를 공급하도록 할 수 있습니다. 이퀄라이저 전체 또는 일부와 Aux도 SF 경로로 전환할 수 있습니다.

믹스된 신호의 다이내믹 레인지를 줄이고 싶을 때 사용할 수 있도록 Mix 출력에 컴프레서가 제공됩니다. Mix 출력에는 외부 이퀄라이저, 컴프레서 또는 기타 이펙트 장치를 사용할 수 있는 인서트 포인트도 있습니다.

인서트 포인트

SF 신호 경로와 LF 신호 경로 모두 인서트 포인트를 갖습니다. Mic/Line 신호 경로 인서트 포인트는 Phase Reverse 회로 직후, Flip 스위치 바로 앞에 위치합니다. Tape 신호 경로 인서트 포인트는 Tape 입력 직후, 역시 Flip 스위치 바로 앞에 위치합니다.

인서트 포인트에는 Send와 Return이 있습니다. Return은 완전 밸런스드이며 Send는 그라운드 센싱 방식이므로 밸런스드 또는 언밸런스드 부하에 연결할 수 있습니다. 인서트 포인트가 필요하지 않아 회로에서 해제되어 있어도 Send에는 계속 신호가 있으므로 인서트 포인트당 하나의 추가 출력으로 사용할 수 있습니다.

인서트 포인트가 활성화된 상태에서 RETURN 잭에 아무것도 연결하지 않아도 잭 플러그를 삽입해야만 끊기는 스위칭 접점 때문에 신호는 계속 통과합니다.

인서트 포인트는 TRS 잭을 사용합니다. Tip은 XLR 커넥터의 Pin 2, Ring은 Pin 3, Sleeve는 Ground인 Pin 1에 해당합니다.

라이브로 사용하기

MIDI로 연주할 수 있는 장비를 사용하는 경우 트래킹 단계를 생략하고 바로 라이브 Mix를 만들 수 있습니다. LF 및 SF 신호 경로 모두 스테레오 Mix로 라우팅할 수 있어 최대 72개 채널을 믹싱할 수 있습니다.

Group 출력은 LF 또는 SF 신호 경로에서 추가 이펙트 Send로 사용할 수도 있습니다. 리소스는 SF 스위치를 사용해 SF 경로에 할당할 수 있으며, 모듈별로 한 경로에서 사용하는 리소스는 다른 경로에서 동시에 사용할 수 없습니다.

같은 모듈의 서로 다른 경로 신호를 동일한 이펙트 장치로 보내야 하는 경우 Auxiliary Master 컨트롤과 연결된 LINK 스위치를 사용하여 Aux 신호를 결합할 수 있습니다.
