I/O digital y clocking

iD24 proporciona una entrada óptica, una salida óptica y una salida BNC de word clock.

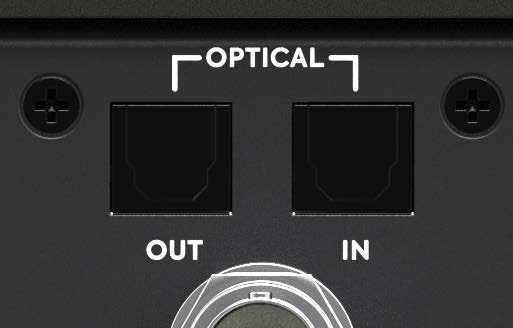

Entrada y salida ópticas de iD24

Formatos ópticos​

Selecciona el formato óptico en System Panel de la aplicación iD.

Frecuencia de muestreoCanales ADAT por conexión ópticaS/PDIF
44.1 / 48 kHz82
88.2 / 96 kHz4 (SMUX)2

A 88.2/96 kHz, ADAT utiliza SMUX y transporta cuatro canales a través de la única conexión óptica. iD24 no necesita un segundo cable óptico para su flujo ADAT de cuatro canales a alta frecuencia. La salida óptica puede alimentar un DAC ADAT externo o un sistema multicanal de distribución de auriculares, además de otro grabador/interfaz.

Clock source​

Un sistema digital debe tener un único clock master. En la aplicación iD, selecciona:

  • Internal cuando iD24 sea el clock master.
  • Optical cuando iD24 deba sincronizarse con un reloj ADAT o S/PDIF entrante válido.

Cuando iD24 se sincroniza externamente, la frecuencia de muestreo de la sesión/interfaz debe coincidir con el reloj digital entrante.

El indicador de estado del reloj externo utiliza:

  • Verde: se detecta un reloj válido con la frecuencia de muestreo correcta.
  • Ámbar: se detecta una señal de reloj con una frecuencia de muestreo diferente.
  • Rojo: no se detecta una señal de reloj válida.

Si no hay disponible un reloj externo válido, resuelve el problema de cable/formato/frecuencia de muestreo antes de depender de la ruta de audio digital.

Salida de word clock​

El conector BNC trasero es solo salida de word clock. Envía word clock a la frecuencia de muestreo de funcionamiento de iD24 (44.1, 48, 88.2 o 96 kHz), incluso cuando el propio iD24 está sincronizado externamente. Utiliza cableado adecuado de word clock de 75 Ω y termina el dispositivo receptor/final según lo requiera dicho dispositivo.

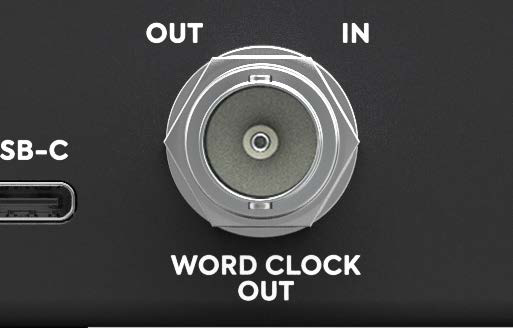

Salida BNC de word clock

Ejemplo: iD24 como master​

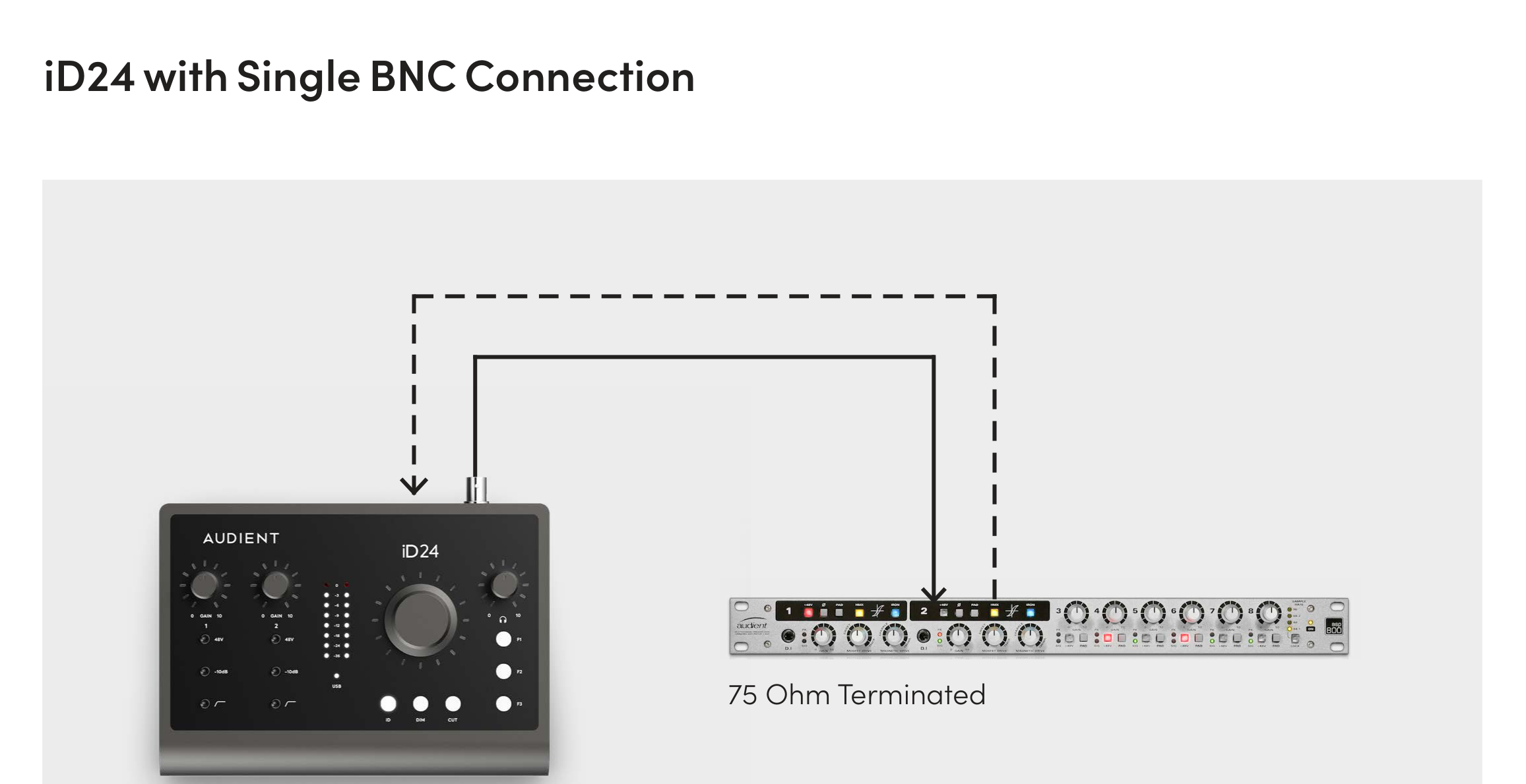

iD24 como clock master mediante una conexión BNC de word clock
  1. Configura la fuente de reloj de iD24 como Internal.
  2. Configura la frecuencia de muestreo de la sesión/interfaz.
  3. Conecta Word Clock Out de iD24 a la entrada de word clock del dispositivo externo, o utiliza la salida óptica como fuente de reloj si el dispositivo externo lo admite.
  4. Configura el dispositivo externo con su fuente de reloj externa correspondiente.

Ejemplo: iD24 como slave​

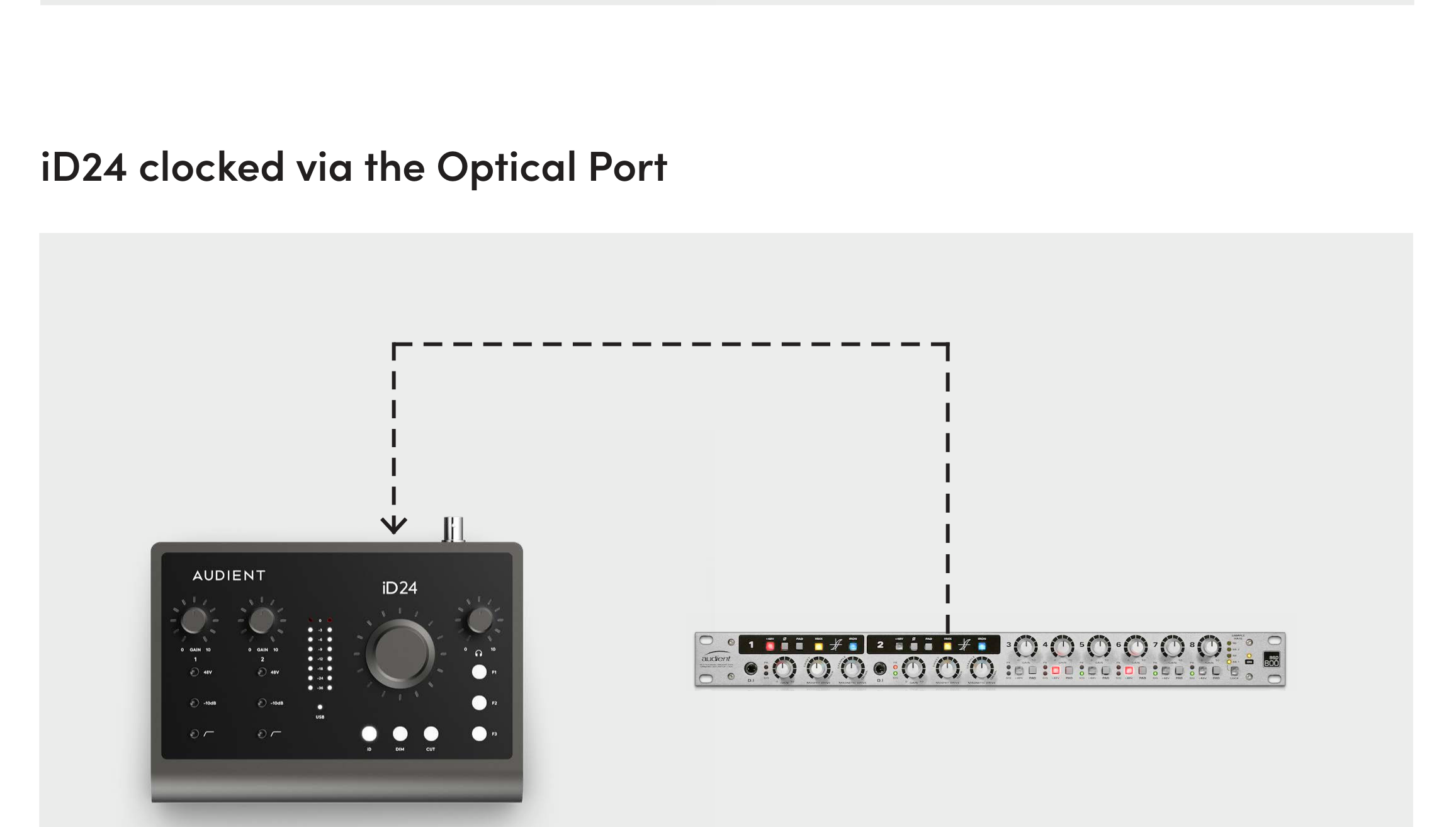

iD24 sincronizado desde un dispositivo externo a través de la entrada óptica
  1. Conecta la salida óptica del dispositivo externo a la entrada óptica de iD24.
  2. Selecciona el formato óptico correspondiente, ADAT o S/PDIF.
  3. Configura la fuente de reloj de iD24 como Optical.
  4. Confirma que el indicador de estado de reloj esté verde y que la frecuencia de muestreo coincida.

Continúa en Salidas y controles de hardware.
