Digital I/O और Clocking

iD24 एक ऑप्टिकल इनपुट, एक ऑप्टिकल आउटपुट और एक BNC word-clock output देता है।

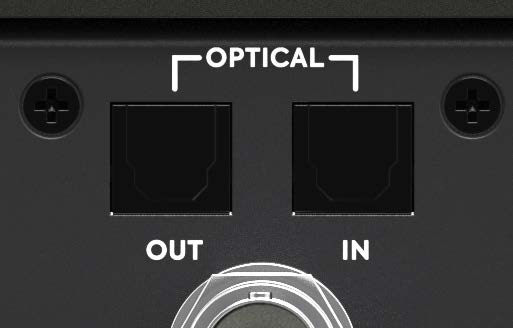

iD24 optical इनपुट और आउटपुट

Optical formats​

iD ऐप्लिकेशन के System पैनल में ऑप्टिकल फ़ॉर्मैट चुनें।

Sample rateप्रति optical connection ADAT channelsS/PDIF
44.1 / 48 kHz82
88.2 / 96 kHz4 (SMUX)2

88.2/96 kHz पर ADAT SMUX इस्तेमाल करता है और single ऑप्टिकल link पर चार चैनल्स कैरी करता है। iD24 के four-चैनल high-rate ADAT stream के लिए दूसरा ऑप्टिकल केबल आवश्यक नहीं है। ऑप्टिकल आउटपुट एक्सटर्नल ADAT DAC या multichannel हेडफ़ोन-distribution सिस्टम के साथ दूसरे recorder/इंटरफ़ेस को भी फ़ीड कर सकता है।

क्लॉक सोर्स​

Digital सिस्टम में एक क्लॉक मास्टर होना चाहिए। iD ऐप्लिकेशन में चुनें:

  • जब iD24 क्लॉक मास्टर हो तो Internal।
  • जब iD24 वैलिड incoming ADAT या S/PDIF क्लॉक पर lock करे तो Optical।

iD24 externally clocked होने पर सेशन/इंटरफ़ेस सैंपल रेट incoming डिजिटल क्लॉक से match करना चाहिए।

एक्सटर्नल-क्लॉक स्टेटस इंडिकेटर:

  • Green: सही सैंपल रेट पर वैलिड क्लॉक detect हुआ।
  • Amber: अलग सैंपल रेट पर क्लॉक सिग्नल detect हुआ।
  • Red: कोई वैलिड क्लॉक सिग्नल detect नहीं हुआ।

अगर वैलिड एक्सटर्नल क्लॉक उपलब्ध नहीं है, तो डिजिटल ऑडियो पाथ पर निर्भर होने से पहले केबल/फ़ॉर्मैट/sample-rate समस्या resolve करें।

वर्ड क्लॉक आउटपुट​

Rear BNC कनेक्टर word-clock output only है। यह iD24 के ऑपरेटिंग सैंपल रेट (44.1, 48, 88.2 या 96 kHz) पर वर्ड क्लॉक भेजता है, तब भी जब iD24 स्वयं externally clocked हो। Proper 75 Ω वर्ड क्लॉक cabling इस्तेमाल करें और receiving/end डिवाइस को उसकी requirements के अनुसार terminate करें।

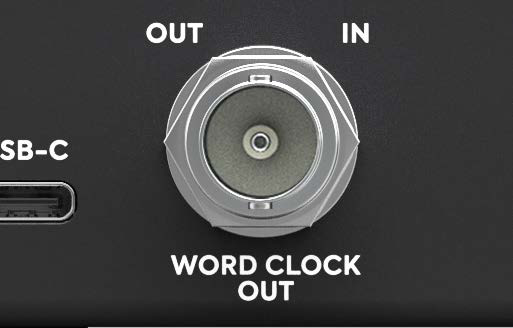

BNC word-clock आउटपुट

Example: iD24 मास्टर के रूप में​

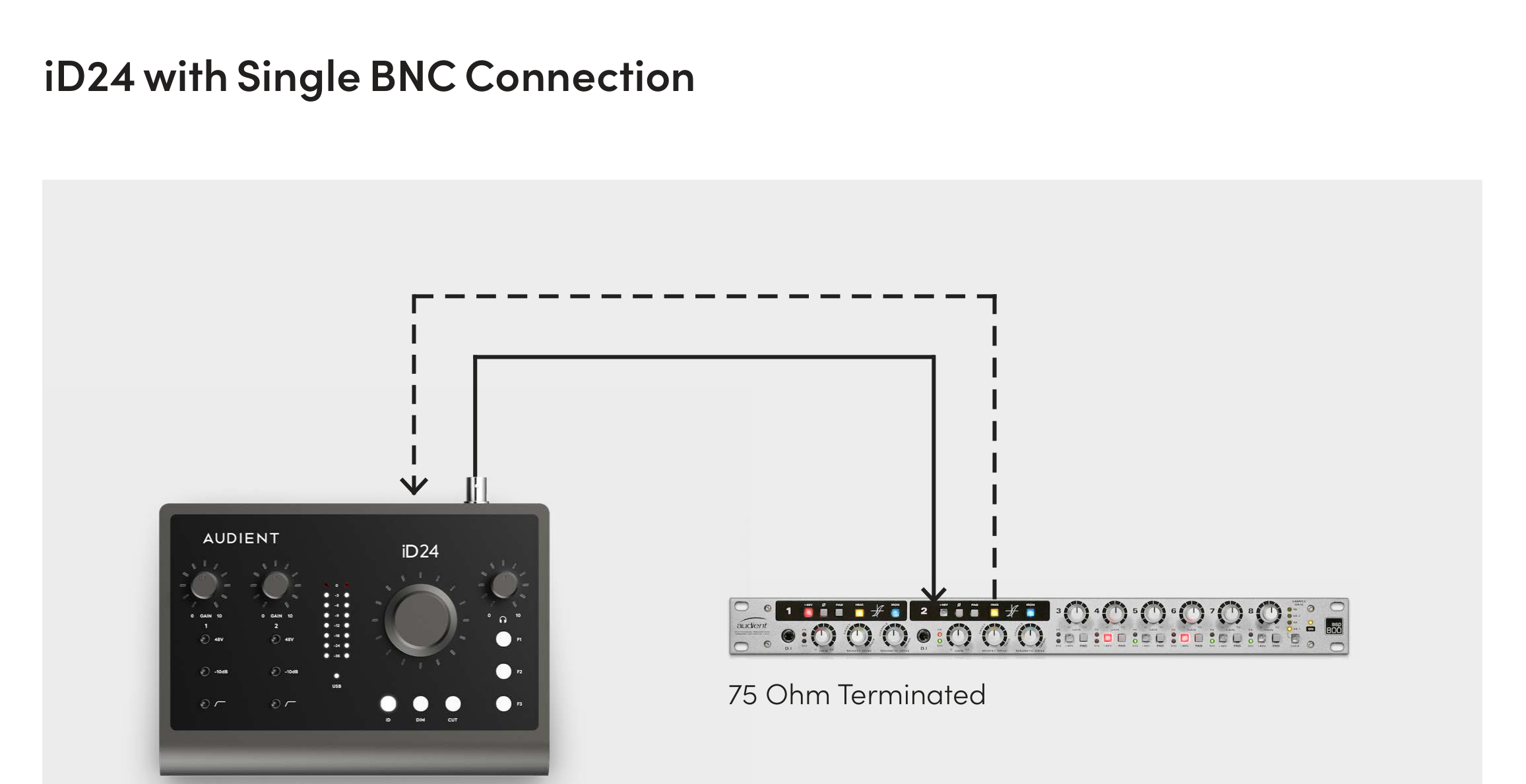

BNC word-clock connection से clock master के रूप में iD24
  1. iD24 क्लॉक सोर्स को Internal पर सेट करें।
  2. सेशन/इंटरफ़ेस सैंपल रेट सेट करें।
  3. iD24 Word Clock Out को एक्सटर्नल डिवाइस के वर्ड क्लॉक इनपुट से कनेक्ट करें, या अगर एक्सटर्नल डिवाइस सपोर्ट करता है तो ऑप्टिकल आउटपुट को क्लॉक सोर्स के रूप में इस्तेमाल करें।
  4. एक्सटर्नल डिवाइस को उसके corresponding एक्सटर्नल क्लॉक सोर्स पर सेट करें।

Example: iD24 slave के रूप में​

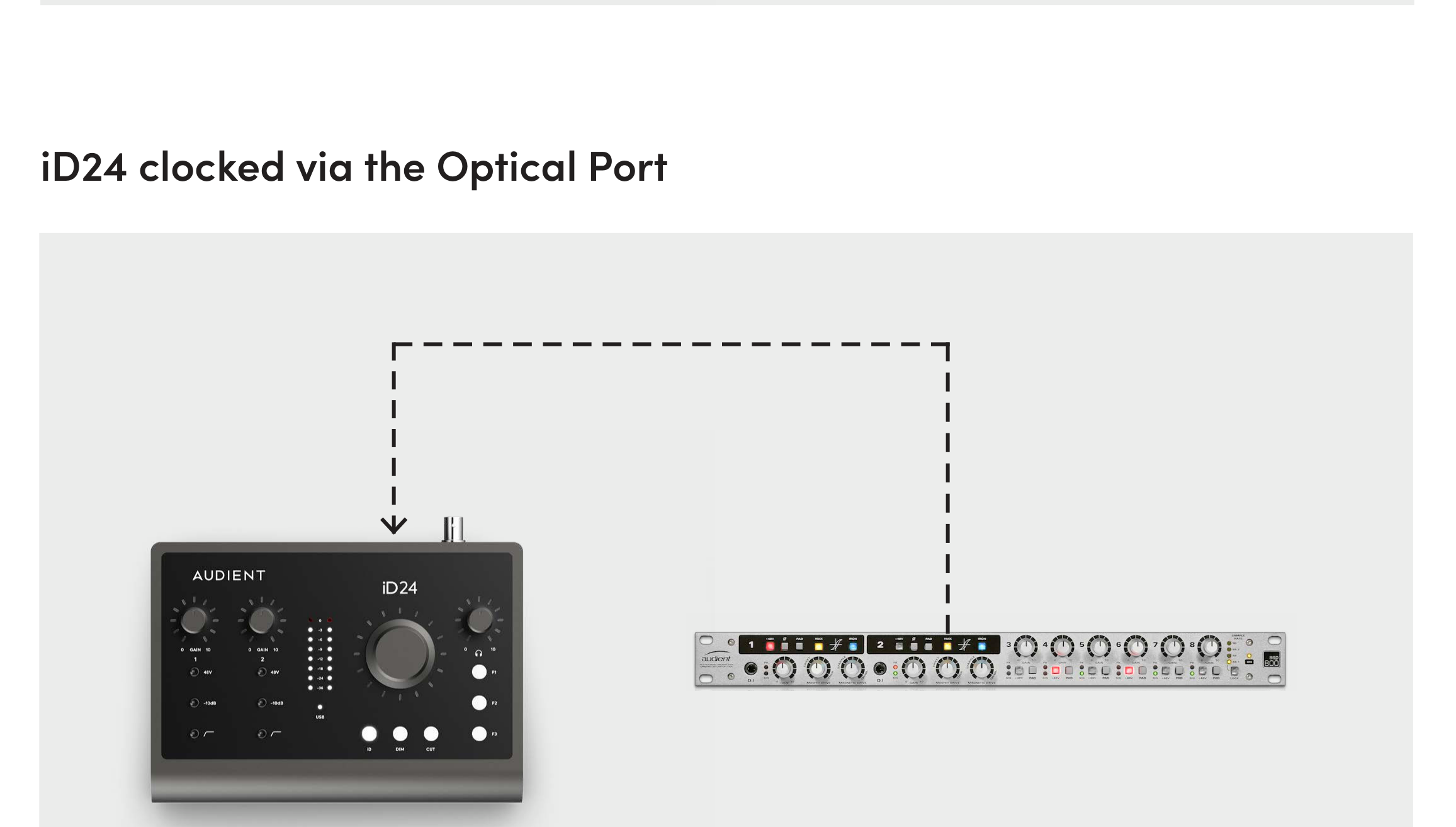

Optical इनपुट के माध्यम से external device से clocked iD24
  1. एक्सटर्नल डिवाइस के ऑप्टिकल आउटपुट को iD24 ऑप्टिकल इनपुट से कनेक्ट करें।
  2. Matching ऑप्टिकल फ़ॉर्मैट, ADAT या S/PDIF, चुनें।
  3. iD24 क्लॉक सोर्स को Optical पर सेट करें।
  4. Green क्लॉक-स्टेटस इंडिकेटर और matching सैंपल रेट कन्फ़र्म करें।
