デジタル I/O とクロッキング
iD24 は1系統の光入力、1系統の光出力、1系統の BNC Word Clock 出力 を備えています。

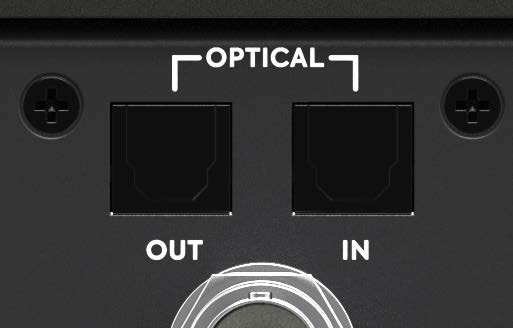

光デジタルフォーマット
iD アプリケーションのシステムパネルで光デジタルフォーマットを選択します。
| サンプルレート | 光接続1系統あたりの ADAT チャンネル数 | S/PDIF |
|---|---|---|
| 44.1 / 48 kHz | 8 | 2 |
| 88.2 / 96 kHz | 4 (SMUX) | 2 |
88.2/96 kHz では ADAT は SMUX を使用し、1本の光接続で4チャンネルを伝送します。iD24 の高サンプルレート4チャンネル ADAT では2本目の光ケーブルは不要です。光出力は、外部 ADAT DAC、マルチチャンネルのヘッドフォン分配システム、別のレコーダー / インターフェースなどへ接続できます。
クロックソース
デジタルシステムにはクロックマスターを1台だけ設定する必要があります。iD アプリケーションで次を選択します。
- iD24 をクロックマスターとして使用する場合は Internal。
- iD24 を受信中の有効な ADAT / S/PDIF クロックに同期させる場合は Optical。
iD24 を外部クロックへ同期させる場合、セッション / インターフェースのサンプルレートは入力クロックと一致している必要があります。
外部クロックステータスインジケーターは次を示します。
- Green: 正しいサンプルレートの有効なクロックを検出。
- Amber: 異なるサンプルレートのクロックを検出。
- Red: 有効なクロック信号を検出していません。
有効な外部クロックが利用できない場合は、デジタルオーディオパスを使用する前にケーブル / フォーマット / サンプルレートの問題を解決してください。

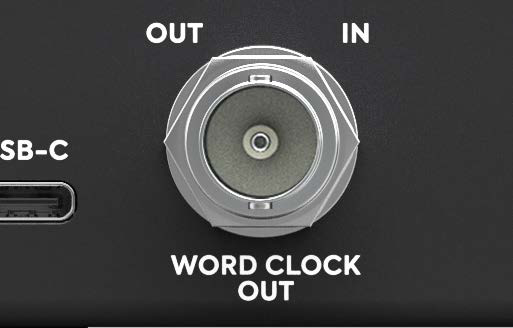

Word Clock 出力
リアの BNC は Word Clock 出力のみ です。iD24 が外部クロックへ同期している場合も含め、現在の iD24 動作サンプルレート（44.1、48、88.2、96 kHz）で Word Clock を出力します。適切な 75 Ω Word Clock ケーブルを使用し、受信側の機器は、その機器の要件に従って適切に終端してください。

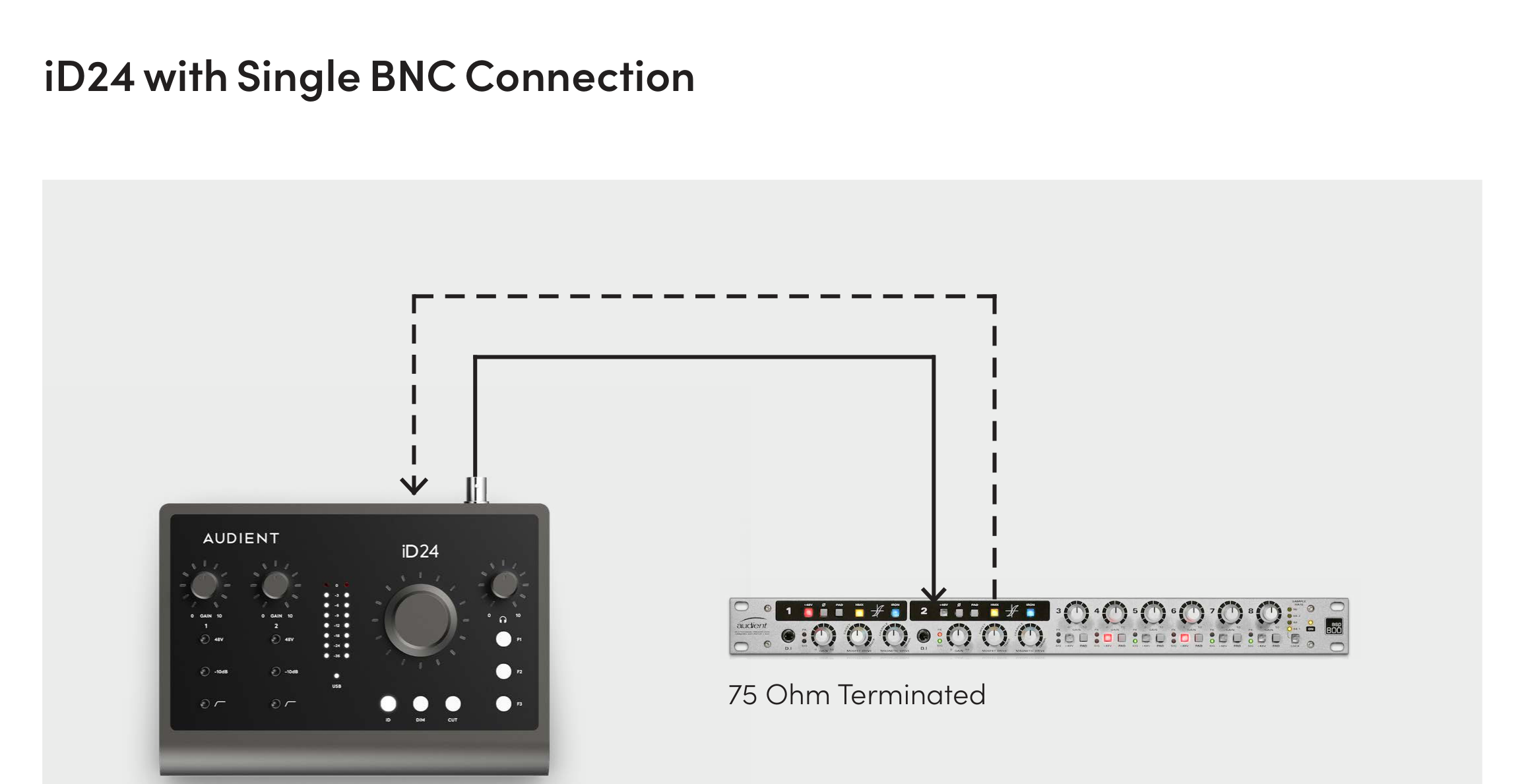

例: iD24 をマスターとして使用
- iD24 のクロックソースを Internal に設定します。
- セッション / インターフェースのサンプルレートを設定します。
- iD24 Word Clock Out を外部機器の Word Clock 入力へ接続します。外部機器が対応している場合は光出力をクロックソースとして使用することもできます。
- 外部機器を対応する外部クロックソースに設定します。

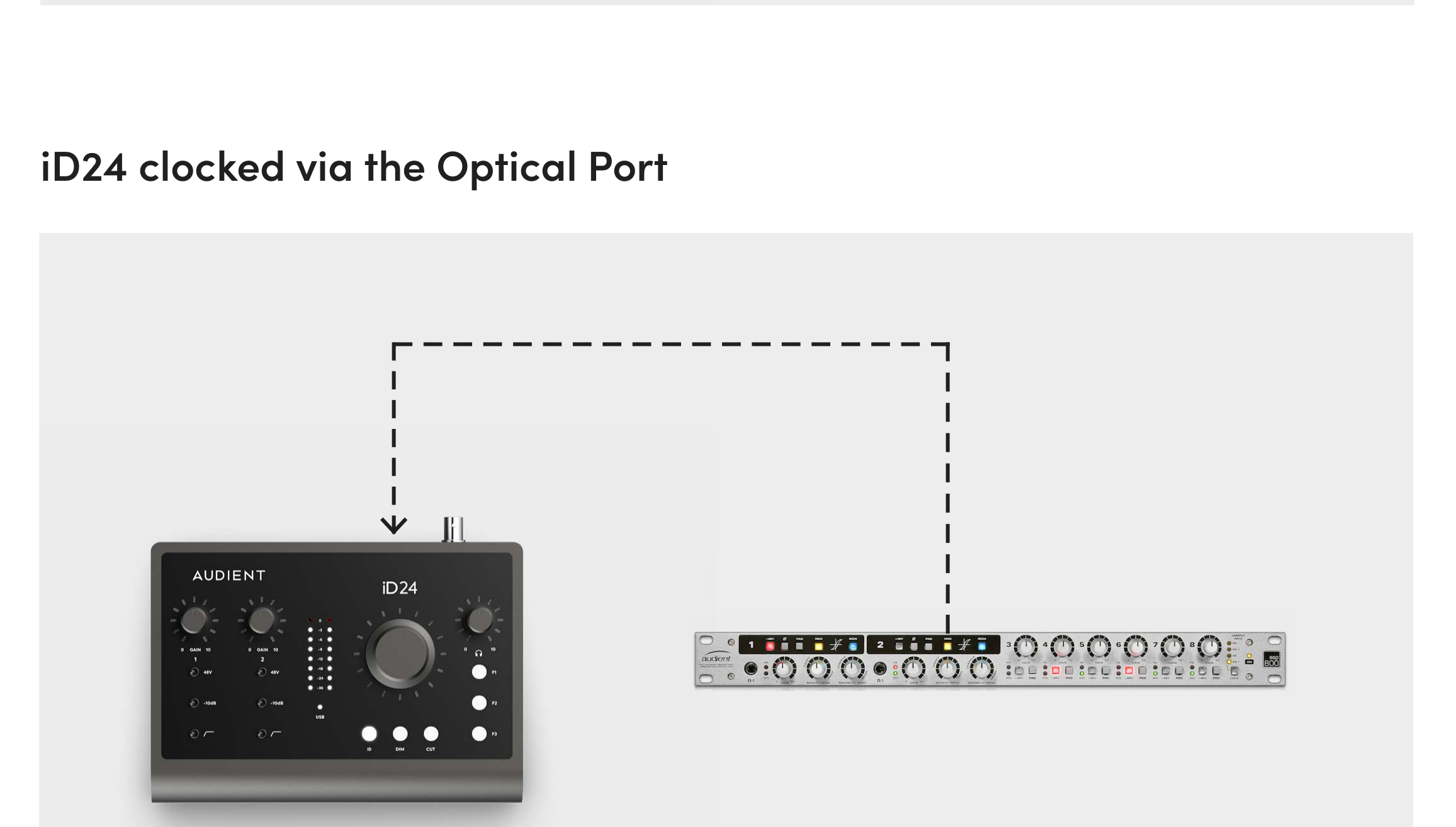

例: iD24 をスレーブとして使用
- 外部機器の光出力を iD24 光入力へ接続します。
- 対応する光デジタルフォーマット、ADAT または S/PDIF を選択します。
- iD24 のクロックソースを Optical に設定します。
- クロックステータスが Green で、サンプルレートが一致していることを確認します。
出力とハードウェアコントロール に進んでください。
