出力とハードウェアコントロール

スピーカー出力​

iD24 には4系統のバランスライン出力があります。一般的なモニター構成では出力 1+2 をメインスピーカーへ、出力 3+4 を ALT スピーカーペアへ接続できます。

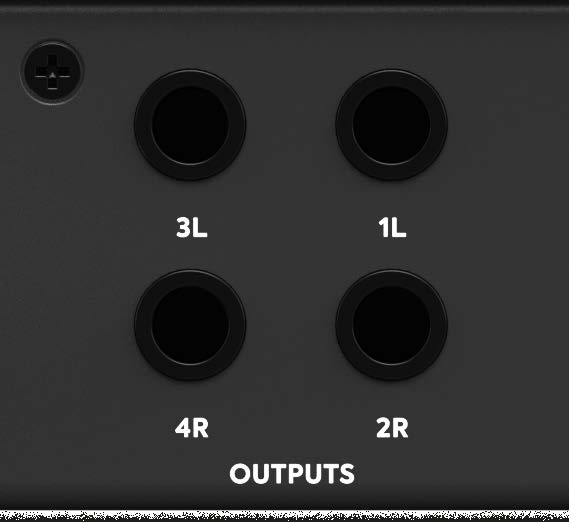

リアのスピーカー出力

大型ハードウェアエンコーダーは、iD ソフトウェアで現在割り当てられているモニターパスのレベルを操作します。Routing と ALT の動作は、物理的に出力をつなぎ替えるのではなくソフトウェアで設定します。Routing Matrix で設定すれば、バランスライン出力を外部マルチヘッドフォンアンプなど、ほかのラインレベル機器へ送ることもできます。

ヘッドフォン出力​

フロントパネルには 1/4インチと 3.5 mm のヘッドフォン端子があります。両方の端子には同じステレオヘッドフォン信号が出力され、同時に使用できます。独立した2系統のヘッドフォンミックスとしては割り当てられません。

専用の高電流ヘッドフォンアンプは幅広いインピーダンスのヘッドフォンを駆動でき、専用ヘッドホンノブでレベルを調整します。

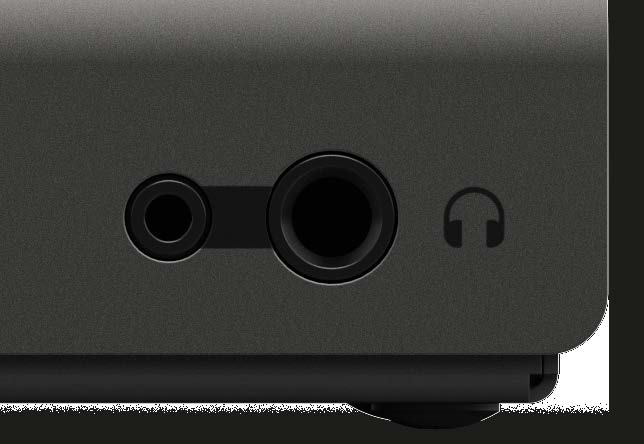

2つのヘッドフォン端子

iD ボタンと ScrollControl​

iD ボタンを押すと ScrollControl が有効になります。大型エンコーダーを、対応する画面上のパラメーターに対してスクロールホイールのように使用できます。マウスポインターをスクロール操作に対応する DAW／プラグインのコントロールの上に置き、エンコーダーを回します。ScrollControl はホストアプリケーションがスクロールホイール操作に対応している必要があるため、すべてのコントロールやDAWで動作するわけではありません。

Dim と Cut​

  • DIM はシステムパネルで設定した量だけモニターレベルを下げます。
  • CUT はモニター出力をミュートします。

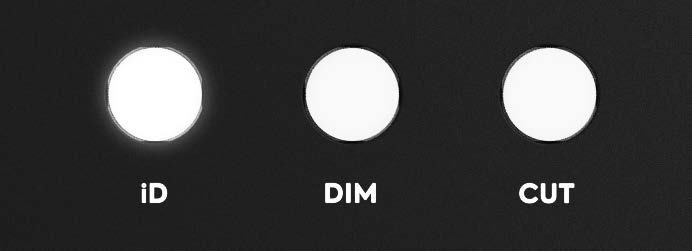

iD、Dim、Cut コントロール

ファンクションキー​

F1、F2、F3 は iD ソフトウェアから対応するモニター / ミキサー機能へ割り当てられます。割り当て方法は Master Section を参照してください。

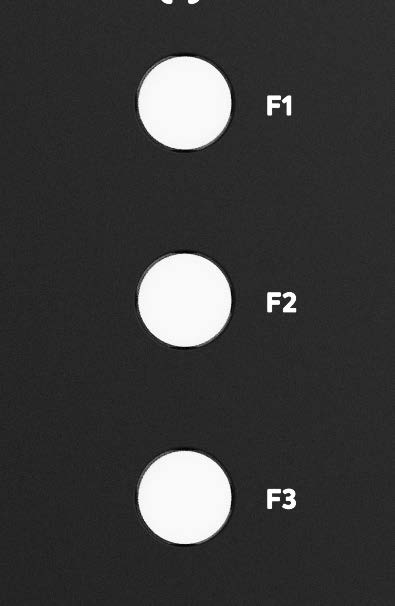

F1、F2、F3 ファンクションキー

ハードウェアメーター​

フロントパネルの LED メーターには Main Mix のレベルが表示されます。

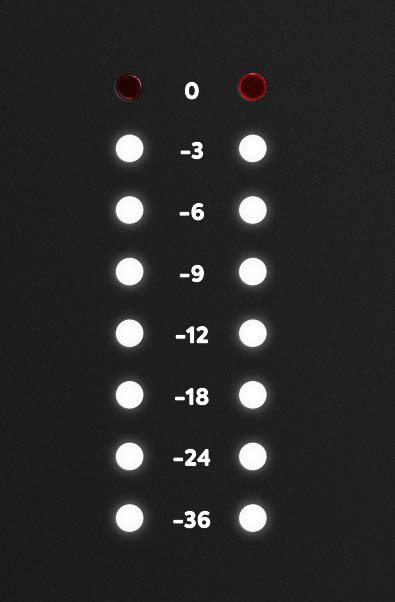

iD24 Main ハードウェアメーター

USB ステータス LED​

白色の USB ステータス LED は USB 通信が安定していることを示します。通常使用中に消灯した場合は、USB 接続、ケーブル、ホストポートを確認してください。

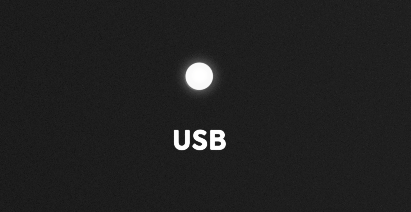

USB ステータスインジケーター

Kensington ロック​

シャーシには、対応するセキュリティケーブル用の Kensington 互換セキュリティスロットがあります。

Software Mixer とチャンネル機能 に進んでください。
