iD24 はリアに2系統の Mic / ライン入力、チャンネル1用のフロントパネル JFET インストゥルメント入力、さらに両アナログチャンネル用のバランス Insert Send / Return を備えています。

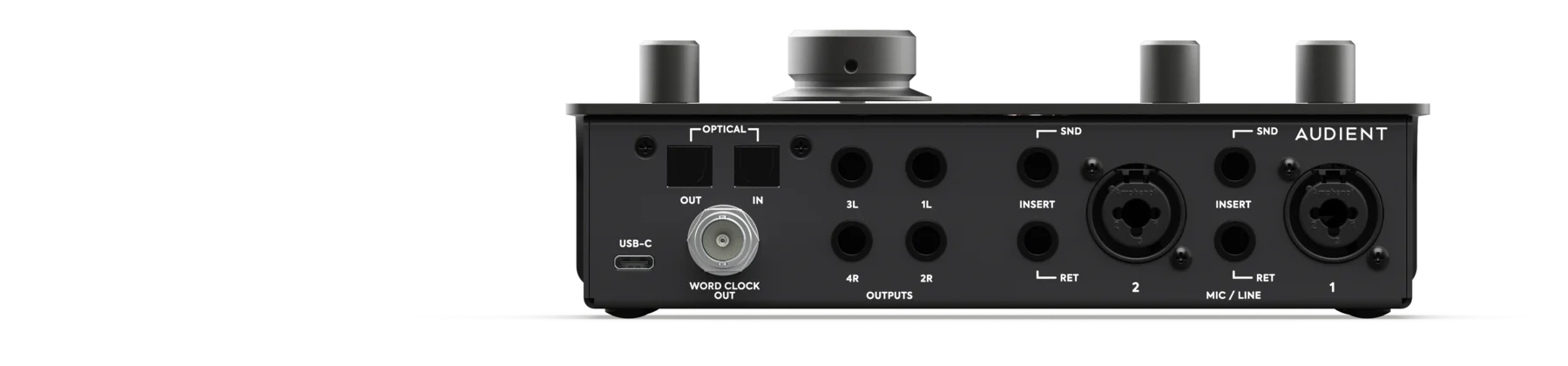

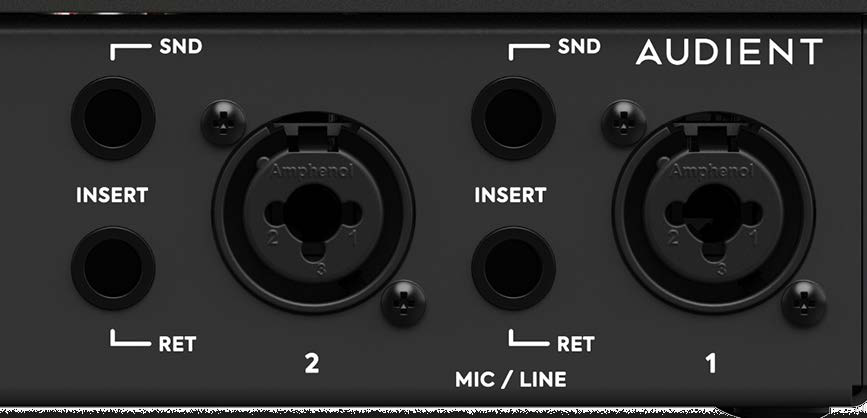

iD24 リアパネル接続 リアのアナログ入力とインサート

マイク入力​

2基の Audient Console マイクプリアンプは 0 ～ +58 dB のアナログゲインを提供します。各 Mic 入力の入力インピーダンスは 3 kΩ バランス、最小ゲイン時の最大入力レベルは +12 dBu です。

マイクは XLR ケーブルで接続します。

ライン入力​

ラインレベル機器は、リアのコンボ入力の TRS 部へ接続します。ライン入力は同じ Audient プリアンプ回路に入る前にアッテネートされ、10 kΩ のバランス入力インピーダンス、-10 ～ +48 dB のゲインレンジ、+22 dBu の最大入力レベルを提供します。

楽器入力​

フロントパネルの Class-A JFET DI は、500 kΩ の入力インピーダンスのアンバランス 1/4インチ TS 入力です。JFET 段はギターやベースなどにわずかな音色と倍音特性を加えるよう設計されています。インストゥルメント入力へプラグを挿すと、リアのチャンネル 1 Mic / ライン入力より優先されます。

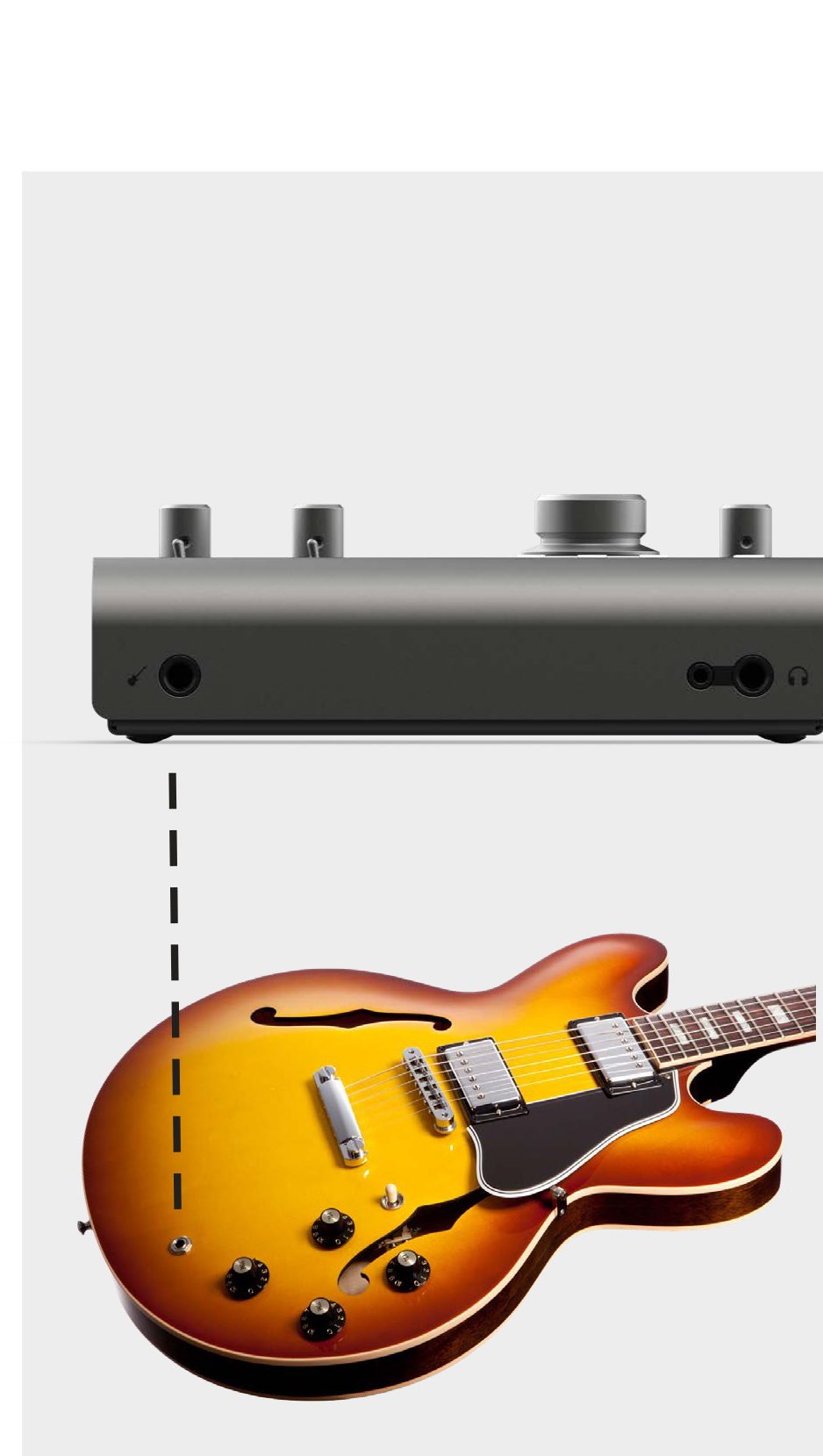

インストゥルメント入力へギターを接続

48V ファンタム電源​

2つの 48V スイッチは、それぞれ対応する XLR マイク入力のファンタム電源を独立して有効にします。

注意

接続したマイク/機器が必要とする場合にのみファンタム電源を有効にしてください。ファンタム電源は XLR マイク入力のみに供給され、TRS ライン入力やフロントパネルのインストゥルメント入力には供給されません。

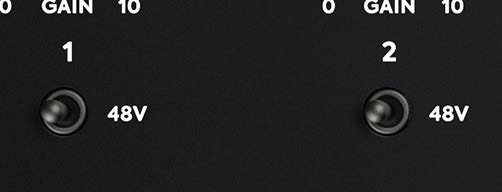

48V コントロール

-10 dB Pad​

各入力チャンネルには -10 dB Pad があります。ソースレベルが高すぎる場合や、アナログ入力のヘッドルームをさらに確保したい場合に使用します。

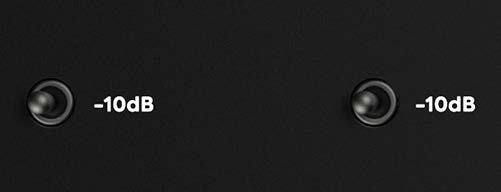

Input Pad コントロール

ハイパスフィルター​

各アナログ入力には 100 Hz ハイパスフィルター があります。ハンドリングノイズ、低域のランブル、過度な近接効果などの不要な低周波成分を AD 変換前に減らすために使用します。

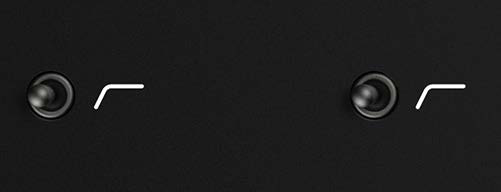

High-Pass Filter コントロール

バランスインサート​

各アナログ入力には ADC 前段にバランス Insert Send / Return があります。

  • Insert Send: バランス、出力インピーダンス <100 Ω、最大レベル +22 dBu。
  • Insert Return / Direct ADC 入力: バランス、入力インピーダンス >10 kΩ。
  • Send のみへ接続しても内部信号経路は切れません。これによりプリアンプ信号を外部機器へ分岐できます。
  • Return へ接続するとノーマル接続された信号経路が切り替わり、Return 信号が直接 ADC へ送られます。

このハーフノーマル動作により、Send と Return の間へ外部プロセッサーを接続したり、iD24 からプリアンプ信号を失わずに Send をパラレル出力として使用できます。

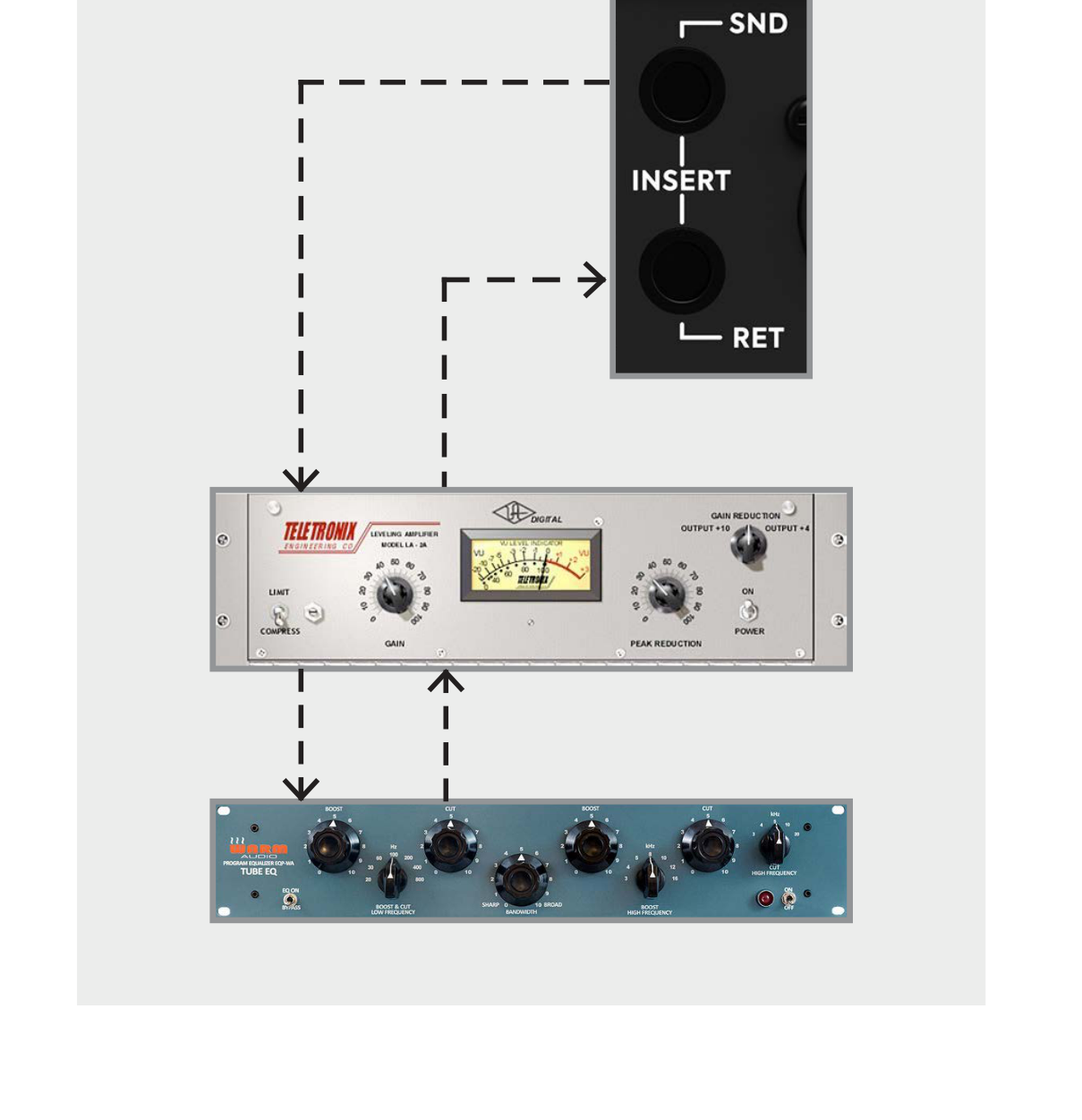

外部プロセッサーを使用したインサート接続例

ADC へのダイレクトアクセス​

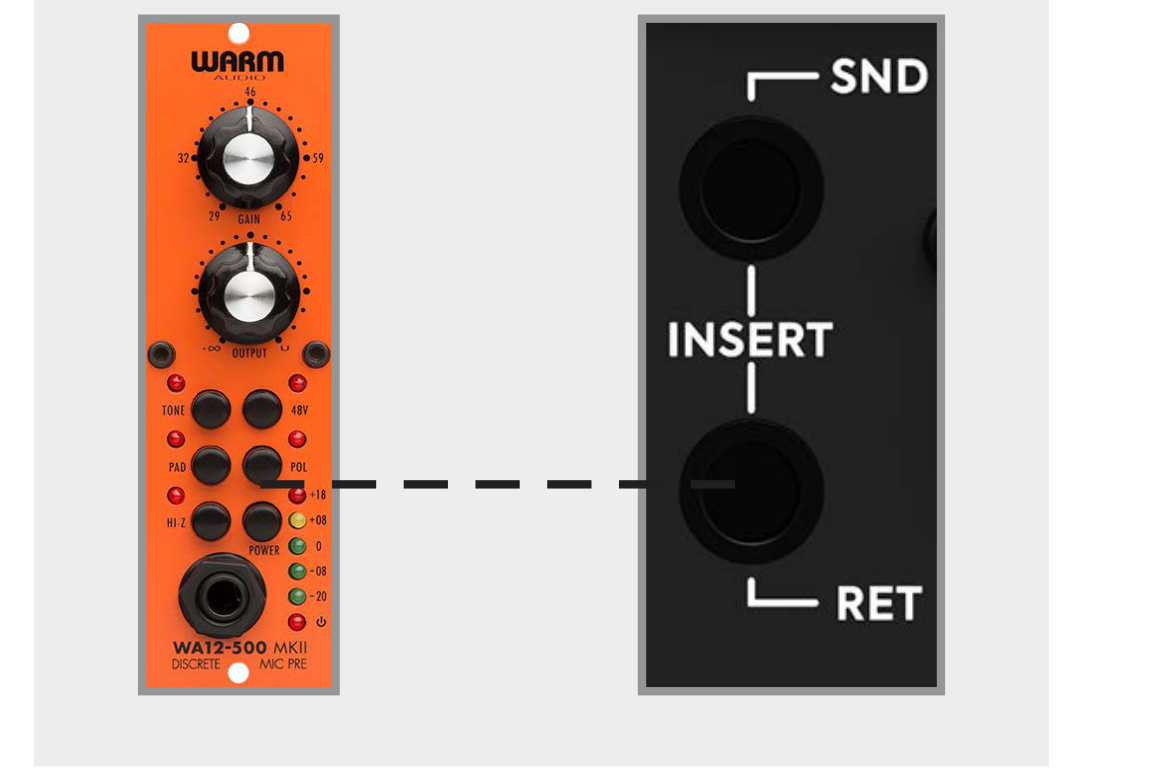

iD24 Insert Return を使用した Direct ADC 接続

iD24 の Mic / ラインプリアンプをバイパスしてコンバーターへ直接入力する場合は、バランスライン信号を該当する Insert Return へ接続します。ADC の基準レベルは +12.5 dBu = 0 dBFS です。

important

+12.5 dBu のダイレクト ADC 基準レベルは、通常のライン入力のアナログ経路が受けられる最大レベルとは異なります。リアのライン入力は、アナログフロントエンドがクリップするまで最大 +22 dBu を受けられます。
