模拟输入和 Inserts

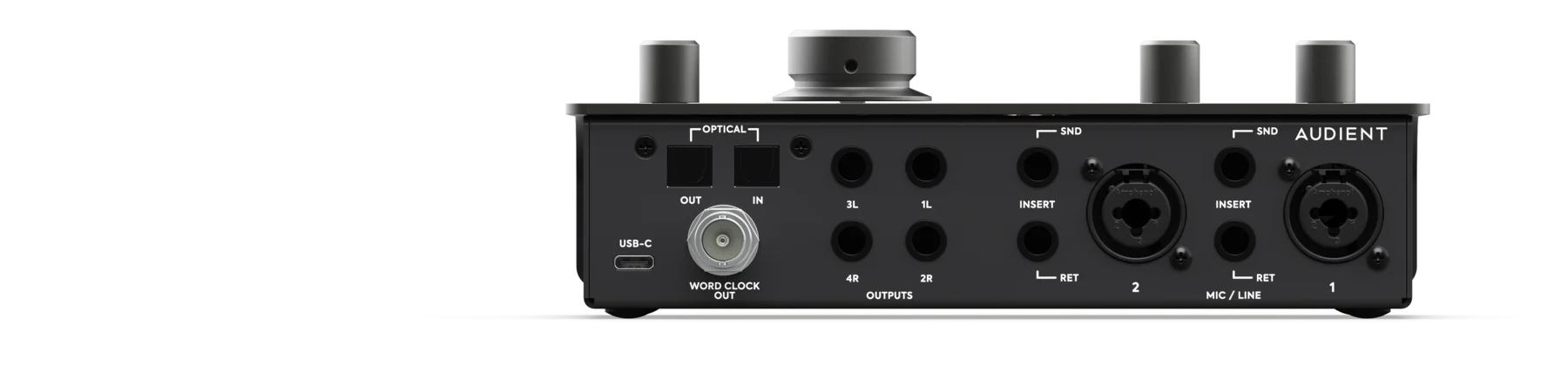

iD24 提供两个后面板麦克风/线路输入通道、用于通道 1 的前面板 JFET 乐器输入，以及两个模拟通道的平衡 Insert Send/Return 连接。
麦克风输入
两个 Audient Console 麦克风前置放大器提供 0 至 +58 dB 模拟增益。每个麦克风输入的平衡输入阻抗为 3 kΩ，在最小增益时可接受的最大输入电平为 +12 dBu。
使用 XLR 连接线连接麦克风。
线路输入
将线路电平设备连接到任一后面板 Combo 输入的 TRS 部分。线路输入先经过衰减，再进入相同的 Audient 前置放大器架构，提供 10 kΩ 平衡输入阻抗、-10 至 +48 dB 的增益范围，以及 +22 dBu 的最大输入电平。

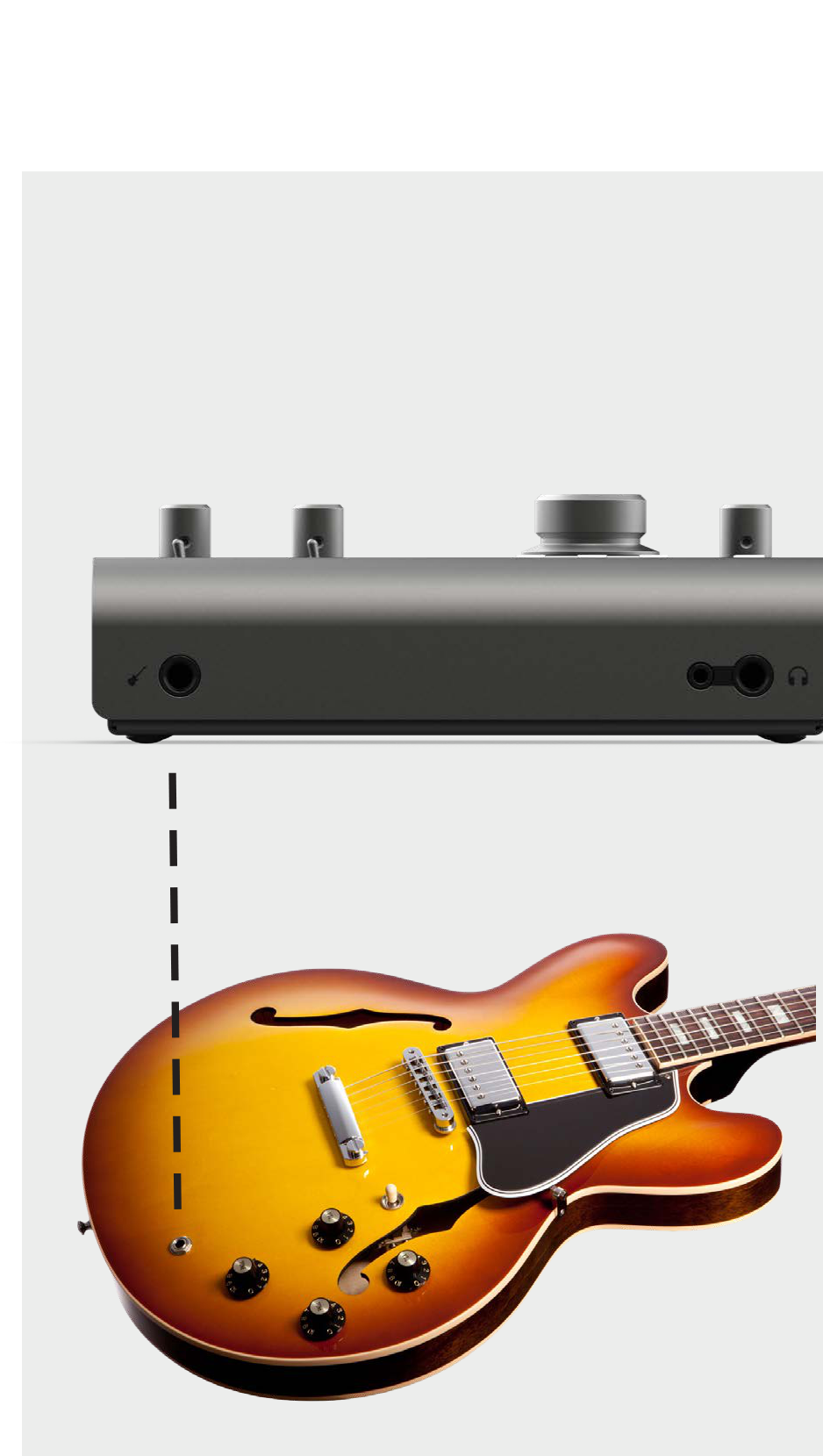

乐器输入
前面板 Class-A JFET DI 为非平衡 1/4 英寸 TS 输入，输入阻抗为 500 kΩ。其 JFET 电路旨在为吉他和贝斯等信号加入少量音乐性的色彩/谐波特性。将插头插入乐器输入后，会覆盖后面板通道 1 的麦克风/线路输入。

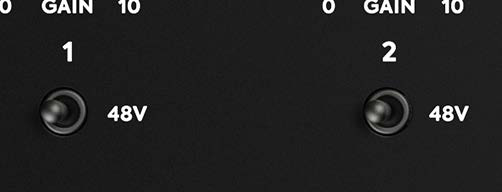

48V 幻象电源
两个 48V 开关分别控制麦克风 XLR 输入的幻象电源。
仅在所连接的麦克风/设备需要时启用幻象电源。幻象电源只提供给 XLR 麦克风输入，不会提供给 TRS 线路输入或前面板乐器输入。

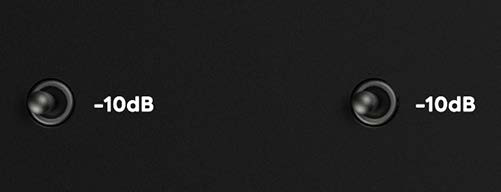

-10 dB Pad
每个输入通道都提供 -10 dB Pad。当信号源对于所需增益设置过强，或需要额外的模拟输入余量时使用。

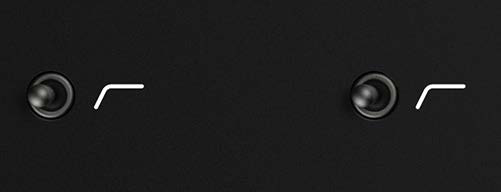

高通滤波器
每个模拟输入都提供 100 Hz 高通滤波器。可在转换前减少手持噪声、低频隆隆声或过强近讲效应等不需要的低频能量。

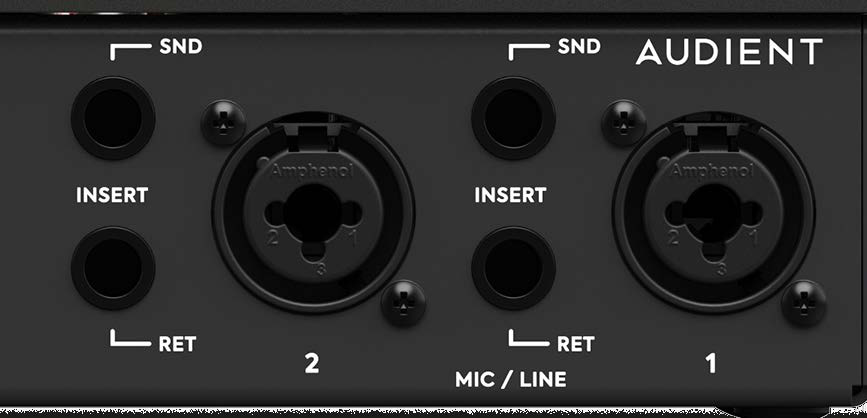

平衡 Inserts
每个模拟输入在 ADC 前都提供平衡 Insert Send 和 Return。
- **Insert Send：**平衡，输出阻抗 <100 Ω，最大电平 +22 dBu。
- **Insert Return / 直接 ADC 输入：**平衡，输入阻抗 >10 kΩ。
- 仅连接 Send 不会中断内部信号路径，因此可以将前置放大器信号分配到外部目的地。
- 连接 Return 会断开常闭路径，并将返回信号直接送入 ADC。

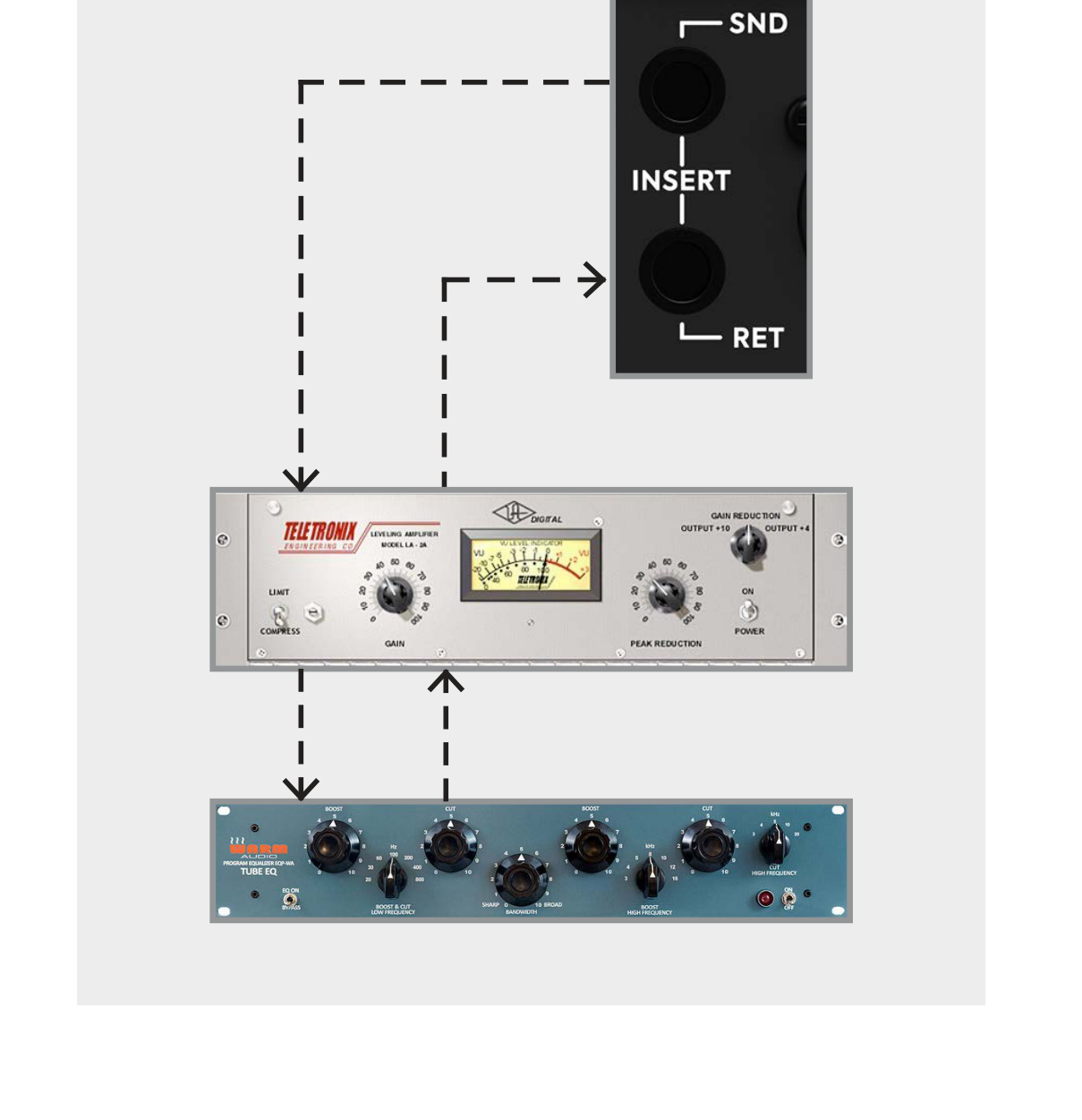

这种半常态化连接方式意味着，可以将外部处理器接在 Send 和 Return 之间，也可以把 Send 用作并行输出，而不会从 iD24 内部移除前置放大器信号。

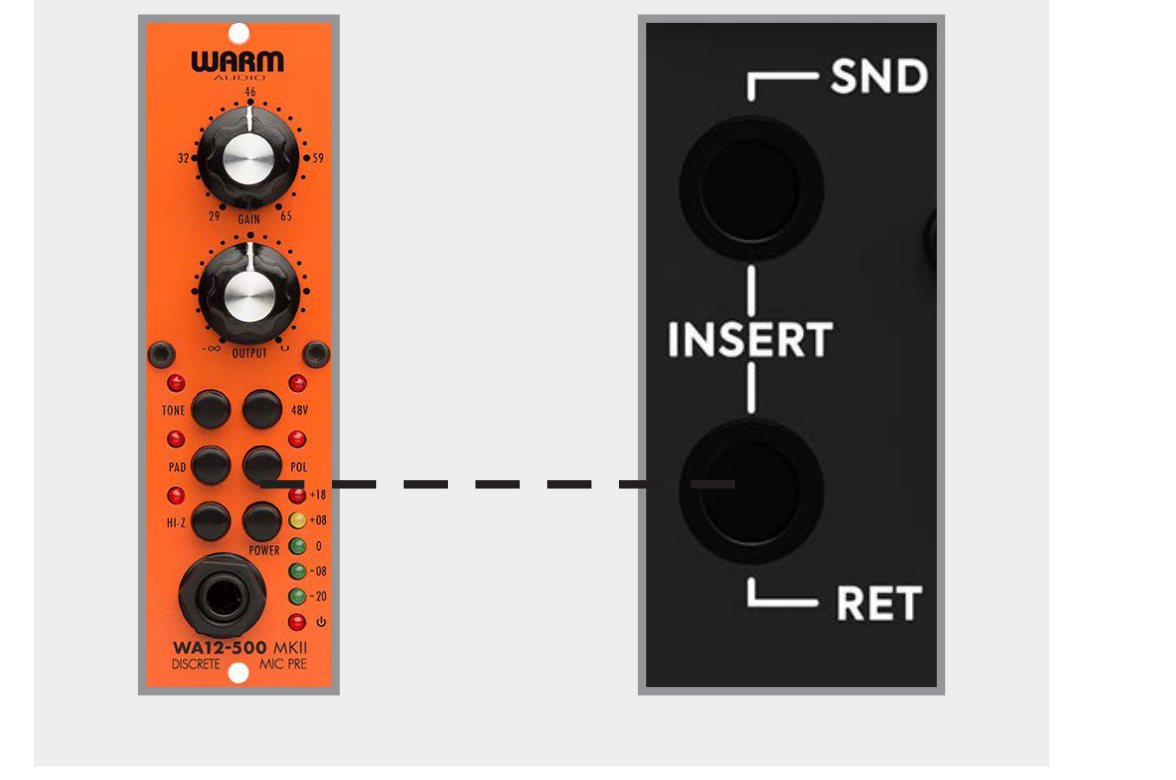

直接访问 ADC
如需绕过 iD24 麦克风/线路前置放大器并直接馈入转换器，请将平衡线路信号连接到相应的 Insert Return。ADC 校准点为 +12.5 dBu = 0 dBFS。
+12.5 dBu 的直接 ADC 校准值与普通线路输入模拟路径可接受的最大电平并不相同。后面板线路输入在模拟前端削波前可接受最高 +22 dBu。
继续阅读数字 I/O 和时钟。
