아날로그 입력 및 인서트

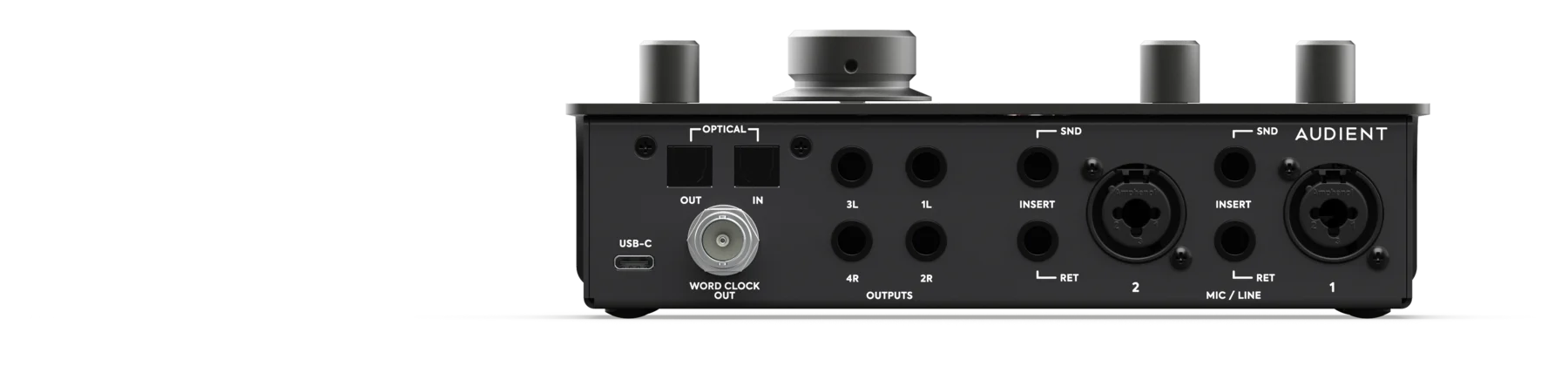

iD24는 후면 마이크/라인 입력 채널 2개, 채널 1용 전면 JFET 악기 입력, 두 아날로그 채널 모두에 대한 밸런스 인서트 Send/Return 연결을 제공합니다.
마이크 입력
두 Audient Console Mic Preamp는 0–+58 dB의 아날로그 게인을 제공합니다. 각 마이크 입력은 3 kΩ 밸런스 입력 임피던스를 가지며 최소 게인에서 최대 +12 dBu 입력 레벨을 허용합니다.
마이크는 XLR 케이블로 연결합니다.
라인 입력
라인 레벨 장비를 후면 콤보 입력 중 하나의 TRS 부분에 연결합니다. 라인 입력은 동일한 Audient 프리앰프 구조로 들어가기 전에 감쇄되며, 10 kΩ 밸런스 입력 임피던스, -10–+48 dB 게인 범위, 최대 +22 dBu 입력 레벨을 제공합니다.
악기 입력

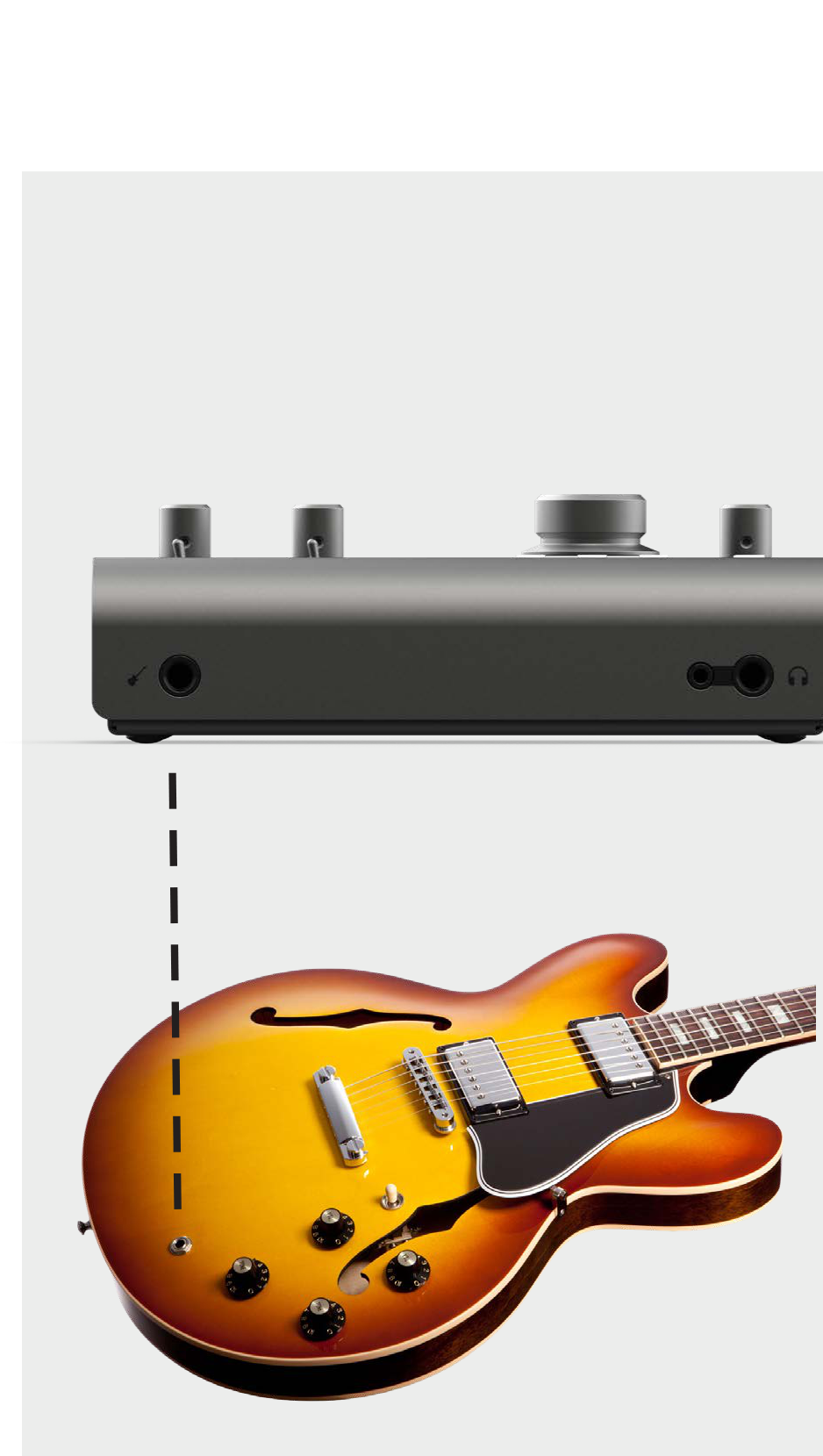

전면 패널의 Class-A JFET DI는 500 kΩ 입력 임피던스를 갖는 언밸런스 1/4인치 TS 입력입니다. JFET 입력단은 기타와 베이스 같은 소스에 약간의 음악적인 색채/고조파 특성을 더하도록 설계되었습니다. 악기 입력에 잭을 연결하면 후면 채널 1 마이크/라인 입력이 비활성화되고 악기 입력으로 전환됩니다.
48V 팬텀 파워

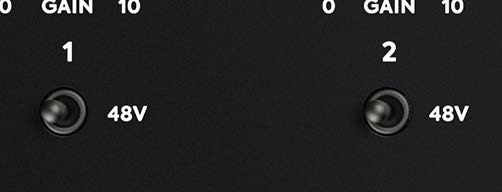

두 48V 스위치는 마이크 XLR 입력의 팬텀 파워를 각각 독립적으로 활성화합니다.
연결된 마이크/장치에 필요한 경우에만 팬텀 파워를 활성화하십시오. 팬텀 파워는 XLR 마이크 입력에만 공급됩니다. TRS 라인 입력 또는 전면 패널 악기 입력에는 공급되지 않습니다.
-10 dB Pad

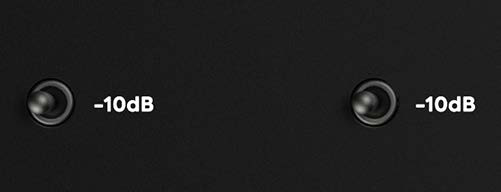

각 입력 채널에는 -10 dB Pad가 있습니다. 소스 레벨이 필요한 게인 설정에 비해 너무 높거나 추가 아날로그 입력 헤드룸이 필요한 경우 사용하십시오.
하이패스 필터

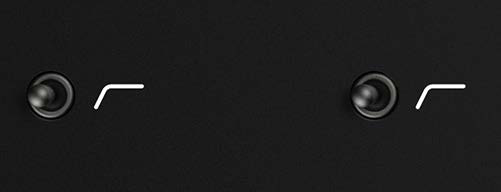

각 아날로그 입력에는 100 Hz 하이패스 필터가 있습니다. 변환 전에 핸들링 노이즈, 럼블 또는 과도한 근접 효과와 같은 불필요한 저주파 에너지를 줄이는 데 사용합니다.
밸런스 인서트

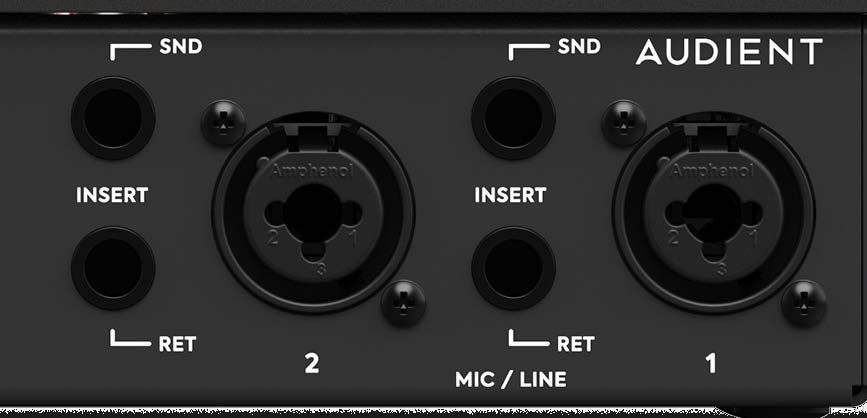

각 아날로그 입력에는 ADC 이전에 밸런스 Insert Send 및 Return이 있습니다.
- Insert Send: 밸런스, 출력 임피던스 <100 Ω, 최대 레벨 +22 dBu.
- Insert Return / Direct ADC 입력: 밸런스, 입력 임피던스 >10 kΩ.
- Send만 연결하면 내부 신호 경로가 끊기지 않으므로 프리앰프 신호를 외부 장치로 분기할 수 있습니다.
- Return에 연결하면 노멀링된 경로가 끊기고 Return 신호가 ADC로 직접 라우팅됩니다.

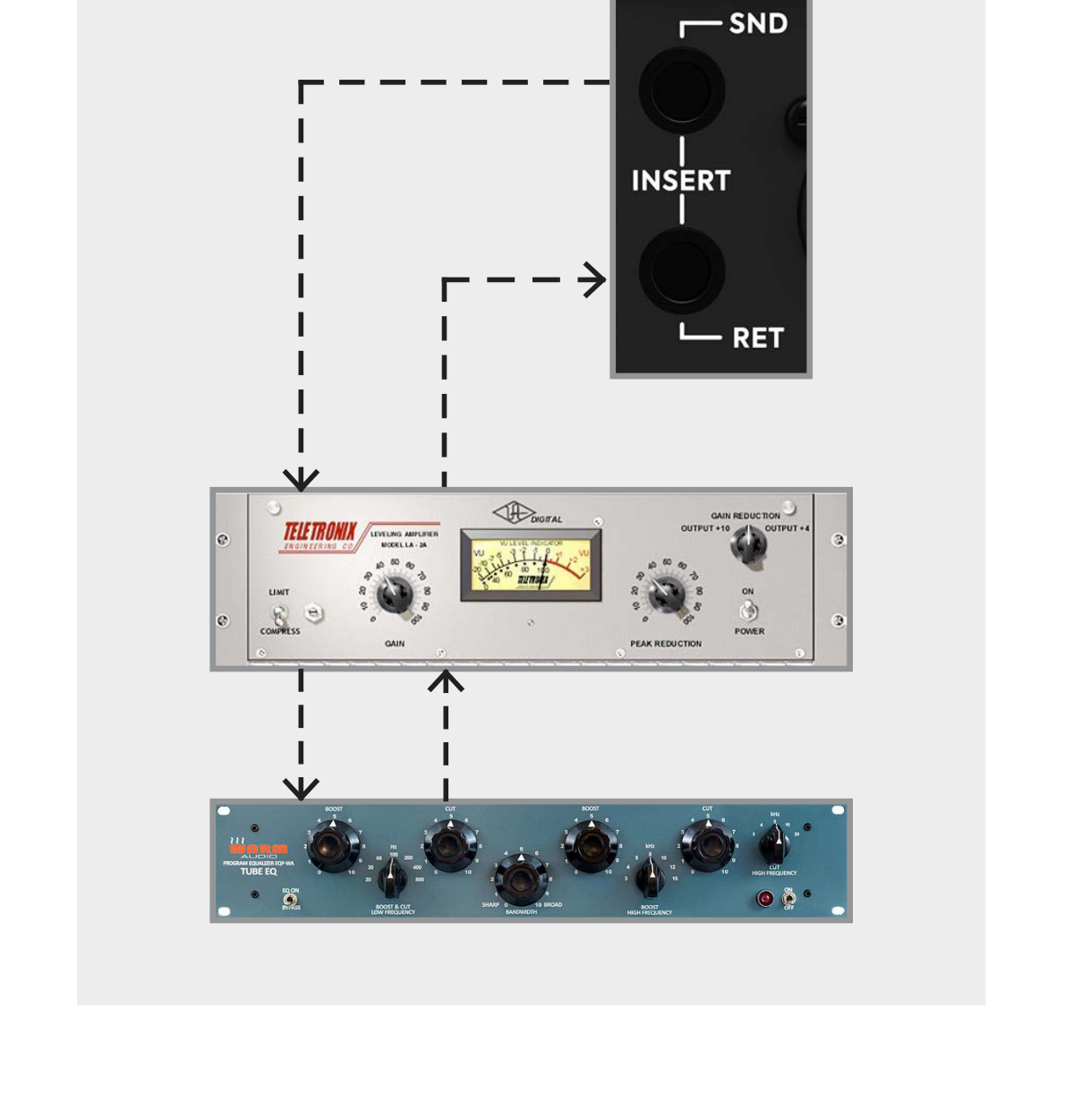

이 Half-Normalled 동작을 통해 외부 프로세서를 Send와 Return 사이에 연결하거나, iD24에서 프리앰프 신호를 제거하지 않고 Send를 병렬 출력으로 사용할 수 있습니다.
ADC 직접 접근

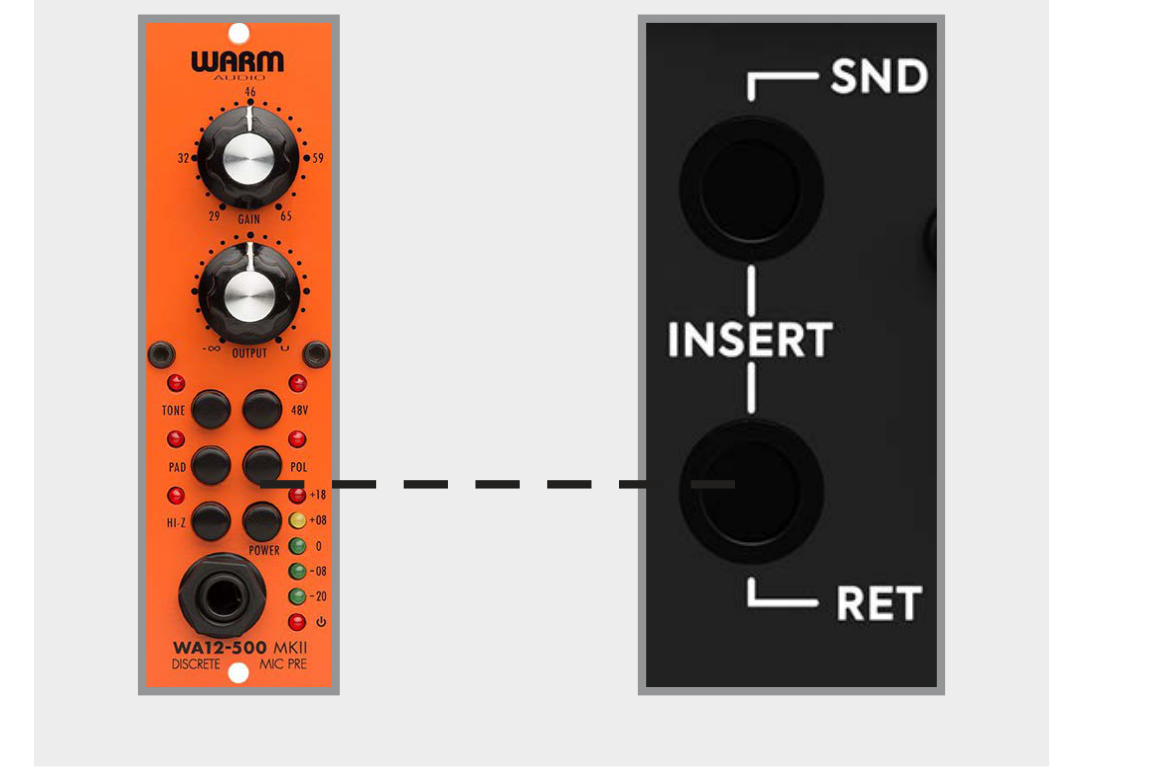

iD24 마이크/라인 프리앰프를 우회하고 컨버터에 직접 신호를 공급하려면 밸런스 라인 신호를 해당 Insert Return에 연결합니다. ADC 보정 기준은 +12.5 dBu = 0 dBFS입니다.
+12.5 dBu Direct ADC 보정 기준은 일반 라인 입력 아날로그 경로가 허용하는 최대 레벨과 동일하지 않습니다. 후면 라인 입력은 아날로그 프런트 엔드가 클리핑되기 전에 최대 +22 dBu까지 입력할 수 있습니다.
디지털 I/O 및 클로킹으로 계속하십시오.
