디지털 I/O 및 클로킹

iD24에는 광 디지털 입력과 출력, 그리고 BNC Word Clock Output이 있습니다.

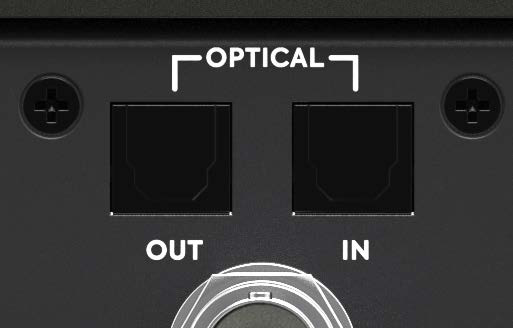

광 디지털 형식

iD 애플리케이션의 System Panel에서 광 형식을 선택하십시오.

샘플 레이트	광 연결당 ADAT 채널 수	S/PDIF
44.1 / 48 kHz	8	2
88.2 / 96 kHz	4 (SMUX)	2

88.2/96 kHz에서는 ADAT가 SMUX를 사용하며 단일 광 연결을 통해 4개 채널을 전송합니다. iD24의 4채널 높은 샘플 레이트의 ADAT 스트림에는 두 번째 광 케이블이 필요하지 않습니다. 광 출력은 다른 레코더/인터페이스뿐 아니라 외부 ADAT DAC 또는 멀티채널 헤드폰 분배 시스템에도 연결할 수 있습니다.

클록 소스

디지털 시스템에는 하나의 클록 마스터가 있어야 합니다. iD 애플리케이션에서 다음 중 하나를 선택하십시오:

• iD24가 클록 마스터인 경우 Internal.
• iD24가 유효한 수신 ADAT 또는 S/PDIF 클록에 동기화되어야 하는 경우 Optical.

iD24가 외부 클록에 동기화된 경우 세션/인터페이스의 샘플 레이트는 수신 디지털 클록과 일치해야 합니다.

외부 클록 상태 표시에는 다음 색상이 사용됩니다:

• Green: 올바른 샘플 레이트의 유효한 Clock이 감지되었습니다.
• Amber: 다른 샘플 레이트의 Clock 신호가 감지되었습니다.
• Red: 유효한 Clock 신호가 감지되지 않았습니다.

유효한 외부 Clock을 사용할 수 없는 경우 디지털 오디오 경로를 사용하기 전에 케이블/형식/샘플 레이트 문제를 해결하십시오.

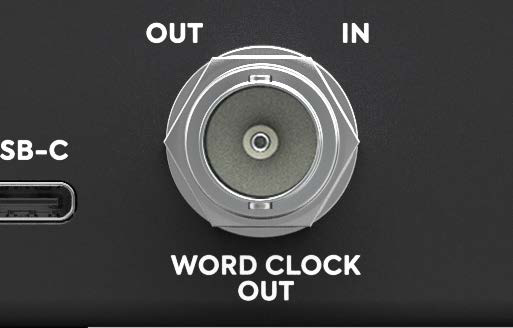

Word Clock 출력

후면 BNC 커넥터는 Word Clock Output 전용입니다. iD24 자체가 외부 Clock에 동기화된 경우에도 iD24의 작동 샘플 레이트(44.1, 48, 88.2 또는 96 kHz)로 Word Clock을 출력합니다. 적절한 75 Ω Word Clock 케이블을 사용하고 수신/체인의 마지막 장치는 해당 장치의 요구사항에 따라 Termination하십시오.

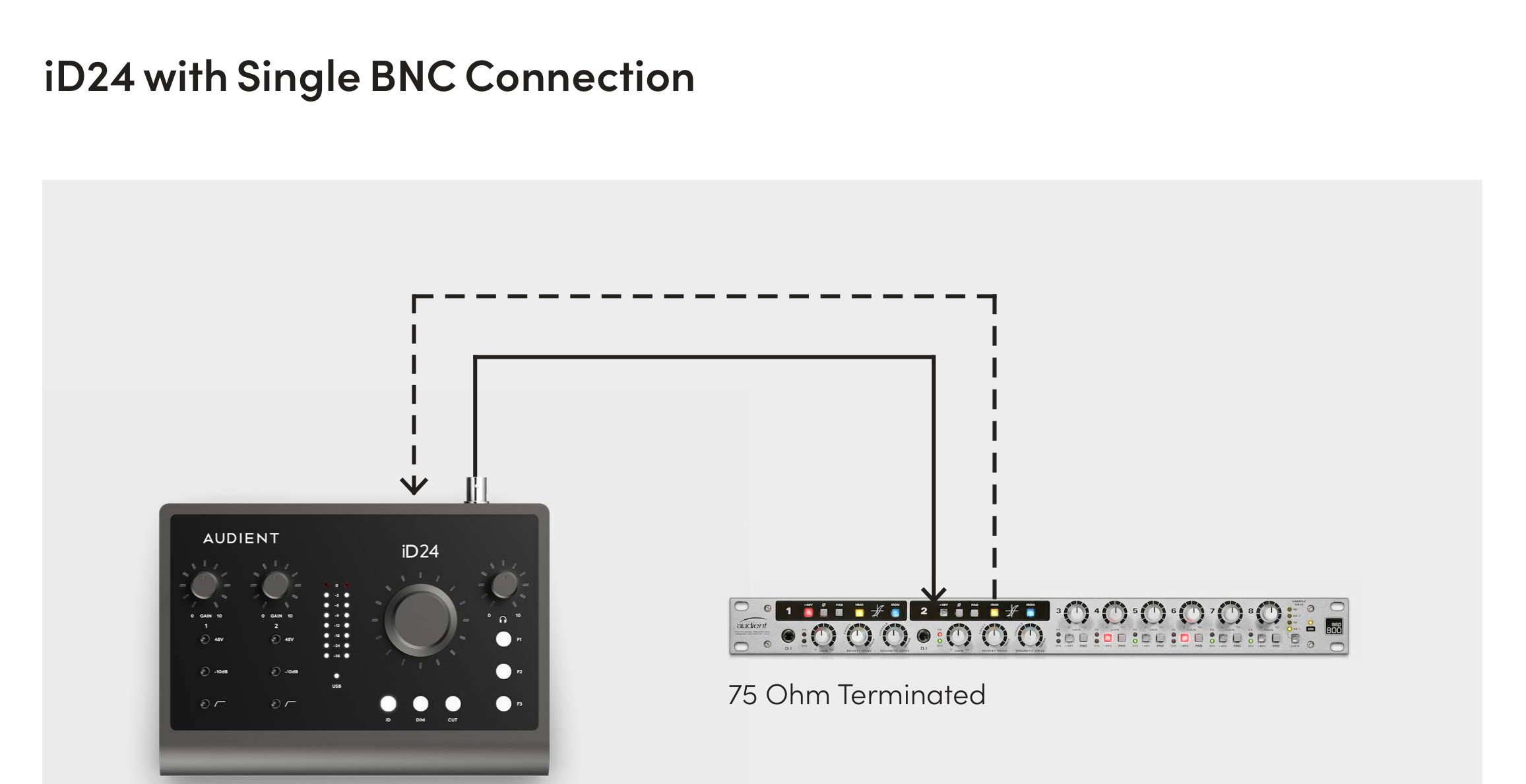

예시: iD24를 Master로 사용

1. iD24 Clock Source를 Internal로 설정합니다.
2. 세션/인터페이스 샘플 레이트를 설정합니다.
3. iD24 Word Clock Out을 외부 장치의 Word Clock Input에 연결하거나, 외부 장치가 지원하는 경우 광 출력을 Clock Source로 사용합니다.
4. 외부 장치를 해당 외부 Clock Source로 설정합니다.

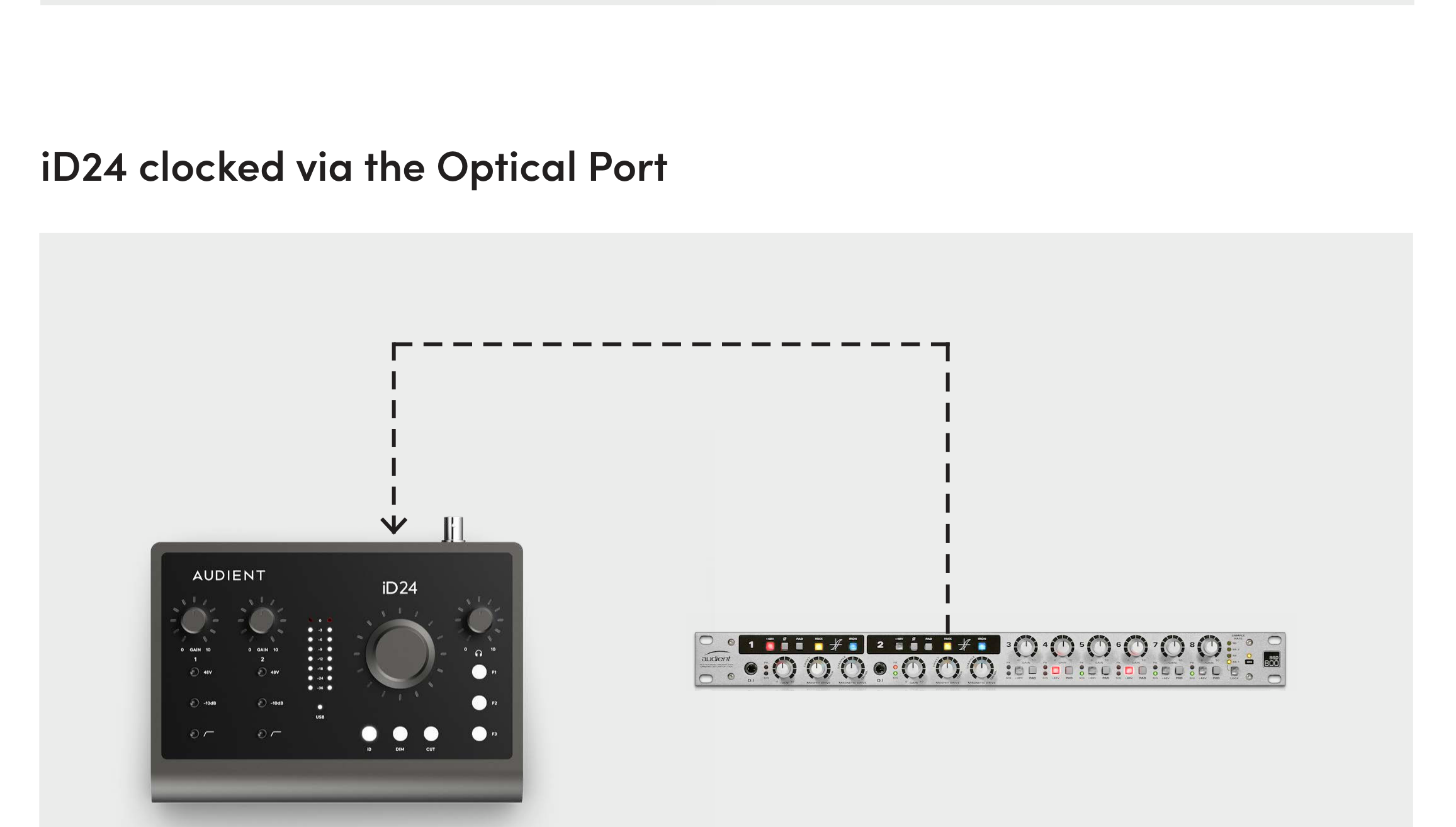

예시: iD24를 Slave로 사용

1. 외부 장치의 광 출력을 iD24 광 입력에 연결합니다.
2. 일치하는 광 형식인 ADAT 또는 S/PDIF를 선택합니다.
3. iD24 Clock Source를 Optical로 설정합니다.
4. Clock Status 표시등이 Green이고 샘플 레이트가 일치하는지 확인합니다.

출력 및 하드웨어 컨트롤로 계속하십시오.
