数字 I/O 和时钟

iD24 提供一个光纤输入、一个光纤输出和一个 BNC 字时钟输出。

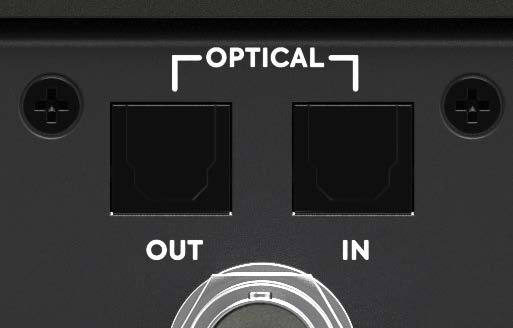

iD24 光纤输入和输出

光纤格式​

在 iD 应用程序的 System Panel 中选择光纤格式。

采样率每个光纤连接的 ADAT 通道数S/PDIF
44.1 / 48 kHz82
88.2 / 96 kHz4 (SMUX)2

在 88.2/96 kHz 下，ADAT 使用 SMUX，通过单条光纤传输四个通道。iD24 的四通道高采样率 ADAT 数据流不需要第二条光纤。光纤输出既可以连接外部 ADAT DAC 或多通道耳机分配系统，也可以连接其他录音机/音频接口。

时钟源​

数字系统必须有一个时钟主设备。在 iD 应用程序中选择：

  • 当 iD24 作为时钟主设备时，选择 Internal。
  • 当 iD24 需要锁定到有效的 ADAT 或 S/PDIF 输入时钟时，选择 Optical。

当 iD24 使用外部时钟时，会话/接口采样率必须与输入数字时钟一致。

外部时钟状态指示如下：

  • **绿色：**检测到采样率正确的有效时钟。
  • **琥珀色：**检测到时钟信号，但采样率不同。
  • **红色：**未检测到有效时钟信号。

如果没有有效的外部时钟，请先解决连接线、格式或采样率问题，再使用数字音频路径。

字时钟输出​

后面板 BNC 接口仅用于字时钟输出。它会以 iD24 当前运行的采样率（44.1、48、88.2 或 96 kHz）输出字时钟，包括 iD24 本身由外部时钟同步时。请使用正确的 75 Ω 字时钟线缆，并根据接收端/链路末端设备的要求进行终端匹配。

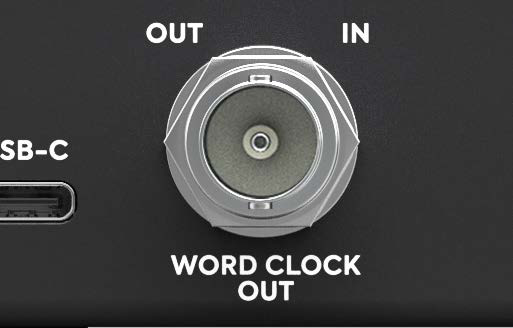

BNC 字时钟输出

示例：iD24 作为主时钟​

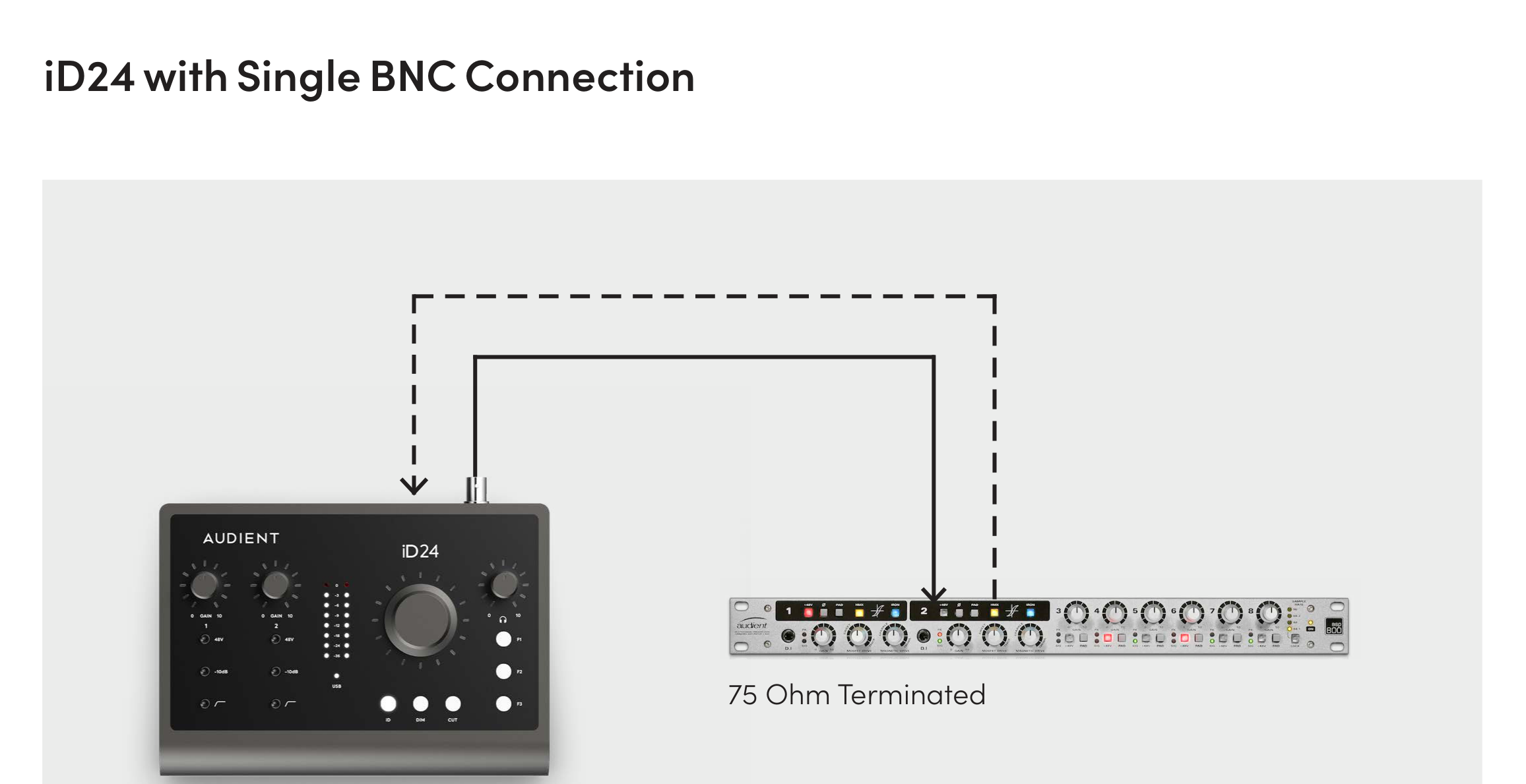

iD24 通过 BNC 字时钟连接作为时钟主设备
  1. 将 iD24 的 Clock Source 设置为 Internal。
  2. 设置会话/接口采样率。
  3. 将 iD24 Word Clock Out 连接到外部设备的字时钟输入；如果外部设备支持，也可以使用光纤输出作为时钟源。
  4. 将外部设备设置到对应的外部时钟源。

示例：iD24 作为从时钟​

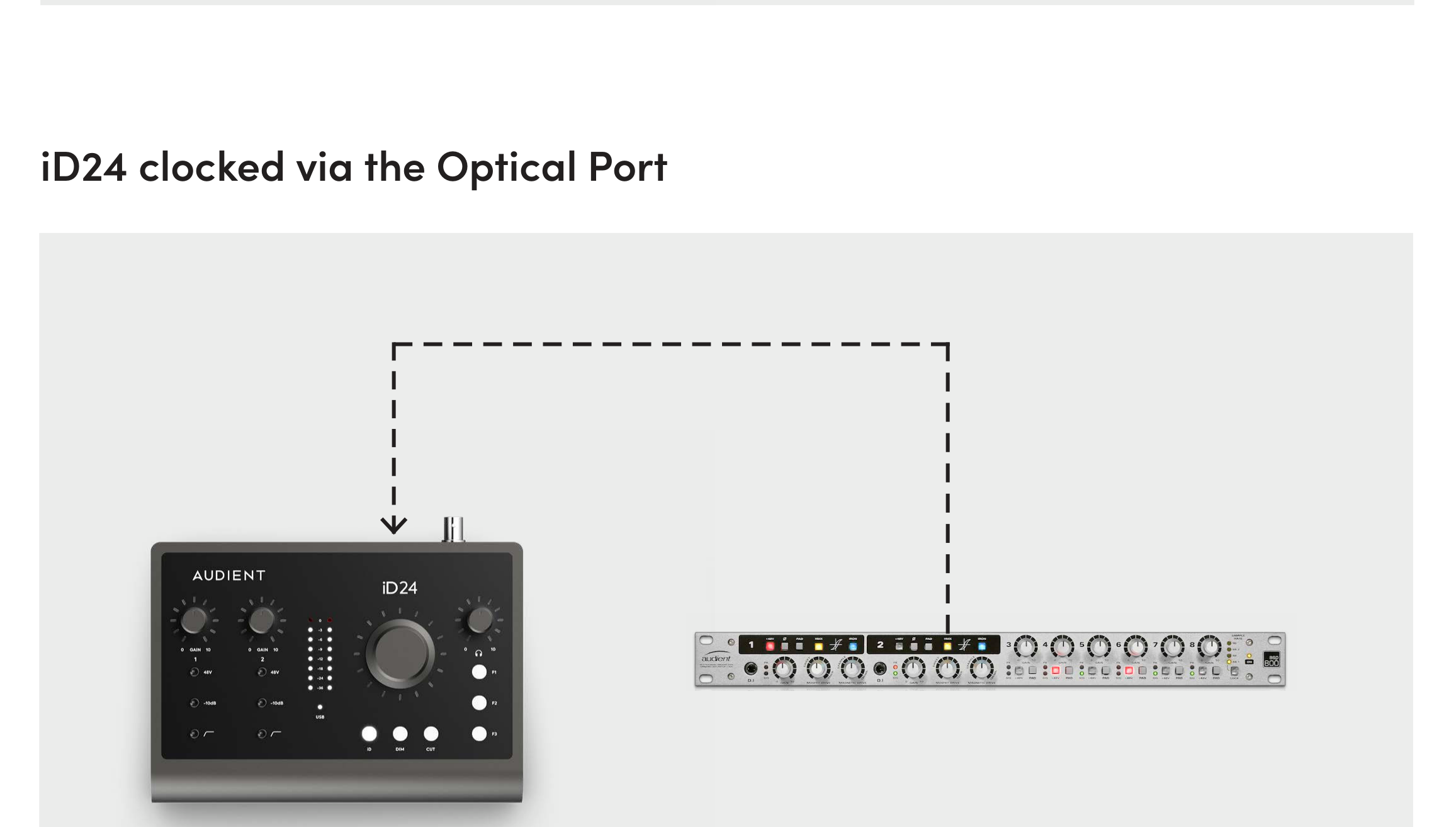

iD24 通过光纤输入同步到外部设备
  1. 将外部设备的光纤输出连接到 iD24 光纤输入。
  2. 选择匹配的光纤格式：ADAT 或 S/PDIF。
  3. 将 iD24 的 Clock Source 设置为 Optical。
  4. 确认时钟状态指示为绿色，并且采样率匹配。
