输出和硬件控制

扬声器输出​

iD24 配备四个平衡线路输出。在典型监听设置中，输出 1+2 连接主扬声器，输出 3+4 可连接备用扬声器对。

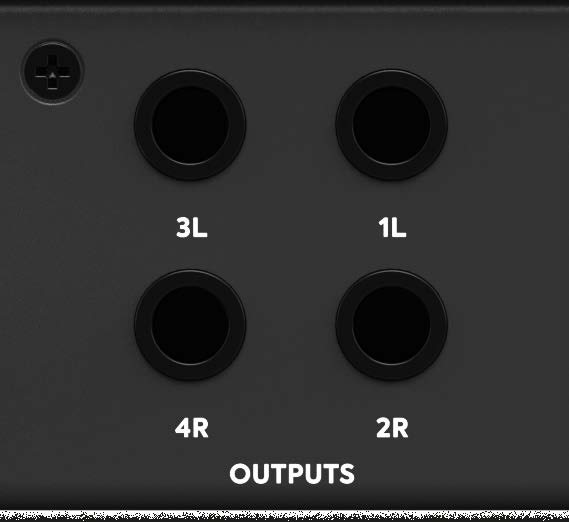

后面板扬声器输出

大型硬件编码器通过 iD 软件控制当前分配的监听路径。路由和 Alt 行为在软件中配置，无需通过实际重新接线改变输出。在 Routing Matrix 中正确配置后，平衡线路输出也可以连接其他线路电平设备，例如外部多通道耳机放大器。

耳机输出​

前面板提供一个 1/4 英寸和一个 3.5 mm 耳机接口。两个接口输出相同的立体声耳机信号，可以同时使用；它们不能独立分配不同的耳机混音。

专用高电流耳机放大器适用于多种阻抗的耳机，独立耳机旋钮用于控制其电平。

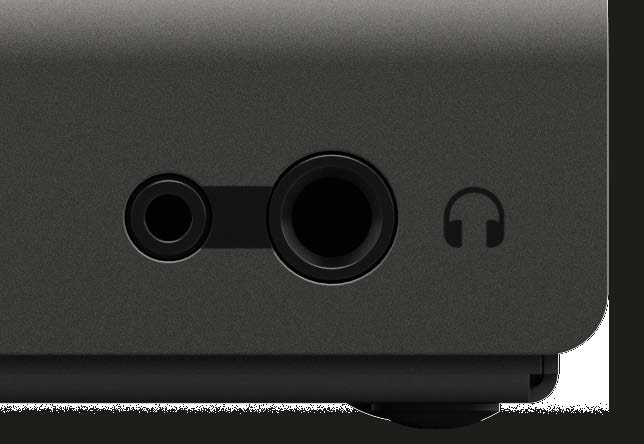

双耳机接口

iD 按钮和 ScrollControl​

按下 iD 按钮启用 ScrollControl。大型编码器随后可像滚轮一样控制兼容的屏幕参数：将鼠标指针移到支持滚轮调节的 DAW 或插件控件上，再转动编码器。ScrollControl 依赖宿主应用程序支持滚轮调节，因此并非所有控件/DAW 都可以使用。

Dim 和 Cut​

  • DIM 按 System Panel 中设置的数值降低监听电平。
  • CUT 静音监听输出。

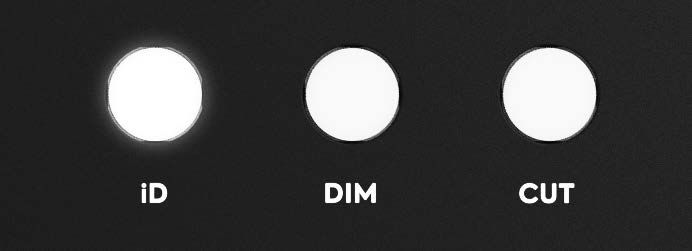

iD、Dim 和 Cut 控制

功能键​

可在 iD 软件中将支持的监听/混音器功能分配给 F1、F2 和 F3。具体分配方法请参见主控部分。

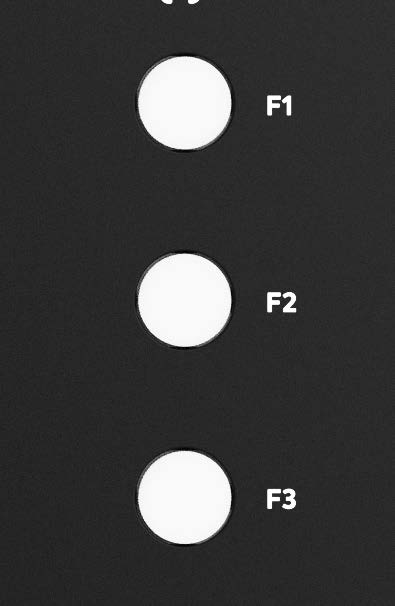

F1、F2 和 F3 功能键

硬件电平表​

前面板 LED 电平表显示 Main Mix 的电平。

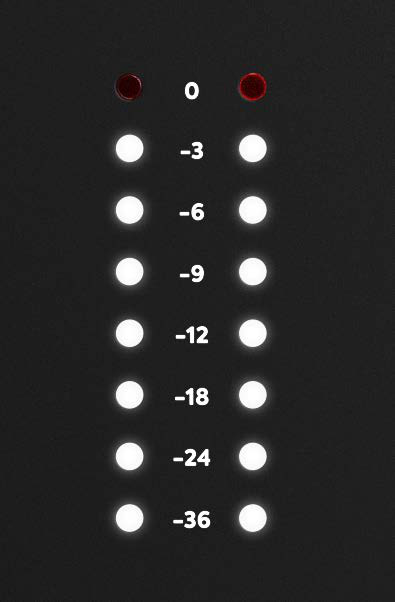

iD24 主硬件电平表

USB 状态 LED​

白色 USB 状态 LED 表示 USB 通信稳定。如果在正常使用过程中熄灭，请检查 USB 连接、连接线和主机端口。

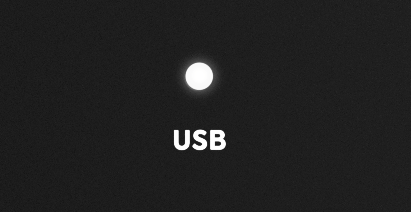

USB 状态指示灯

Kensington 锁孔​

机身提供兼容 Kensington 的安全锁孔，可连接合适的安全锁线。

继续阅读软件混音器和通道功能。
