आउटपुट्स और हार्डवेयर कंट्रोल्स

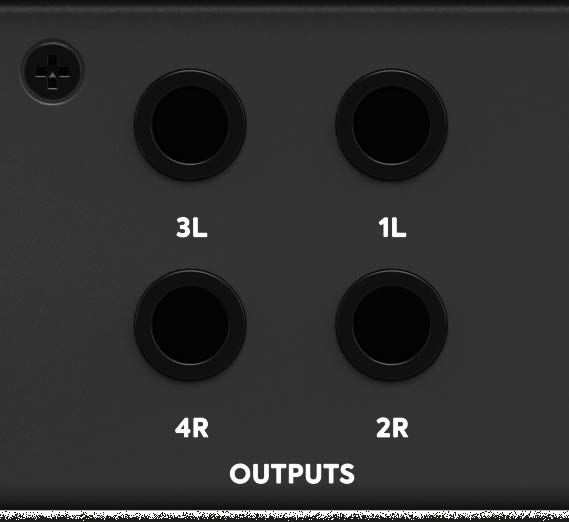

स्पीकर आउटपुट्स

iD24 में चार बैलेंस्ड लाइन आउटपुट्स हैं। Typical मॉनिटर सेटअप में आउटपुट्स 1+2 मेन स्पीकर्स को और आउटपुट्स 3+4 वैकल्पिक स्पीकर पेयर को फ़ीड कर सकते हैं।

Large हार्डवेयर encoder iD सॉफ़्टवेयर के माध्यम से currently असाइन्ड मॉनिटर पाथ कंट्रोल करता है। रूटिंग और Alt behaviour आउटपुट्स को physically rewire करने के बजाय सॉफ़्टवेयर में कॉन्फ़िगर होते हैं। Routing Matrix में कॉन्फ़िगर होने पर बैलेंस्ड लाइन आउटपुट्स एक्सटर्नल मल्टी-हेडफ़ोन amplifier जैसे अन्य लाइन-लेवल destinations को भी फ़ीड कर सकते हैं।

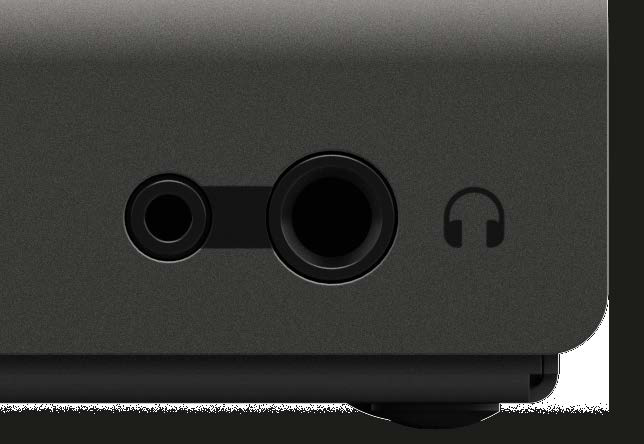

Headphone आउटपुट्स

फ्रंट पैनल पर एक 1/4-inch और एक 3.5 mm हेडफ़ोन socket है। दोनों sockets पर एक ही stereo headphone signal आता है और दोनों को एक साथ इस्तेमाल किया जा सकता है; ये स्वतंत्र रूप से assignable हेडफ़ोन मिक्सेस नहीं हैं।

डेडिकेटेड हाई-करंट हेडफ़ोन amplifier कई तरह के हेडफ़ोन impedances drive करने के लिए design किया गया है, और डेडिकेटेड हेडफ़ोन knob उसका लेवल कंट्रोल करता है।

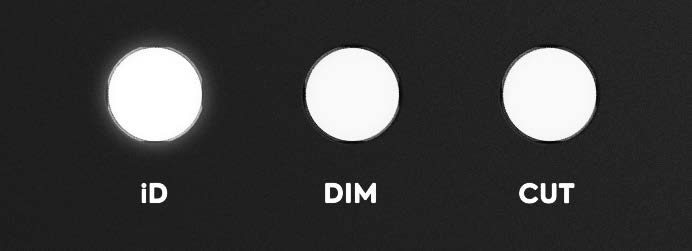

iD button और ScrollControl

ScrollControl activate करने के लिए iD बटन दबाएँ। Large encoder इसके बाद कम्पैटिबल ऑन-स्क्रीन parameters के लिए scroll wheel की तरह काम कर सकता है: mouse pointer को scroll-इनेबल्ड DAW या plug-in कंट्रोल पर ले जाएँ और encoder घुमाएँ। ScrollControl होस्ट ऐप्लिकेशन के scroll-wheel adjustment सपोर्ट पर निर्भर करता है, इसलिए यह हर कंट्रोल/DAW पर काम नहीं करेगा।

Dim और Cut

• DIM मॉनिटर लेवल को System पैनल में सेट मात्रा से कम करता है।
• CUT मॉनिटर आउटपुट mute करता है।

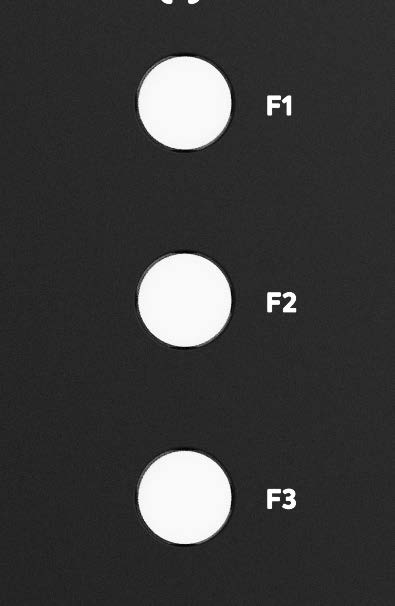

Function keys

F1, F2 और F3 को iD सॉफ़्टवेयर से सपोर्टेड मॉनिटर/मिक्सर फ़ंक्शन्स असाइन किए जा सकते हैं। Assignment Master Section में समझाया गया है।

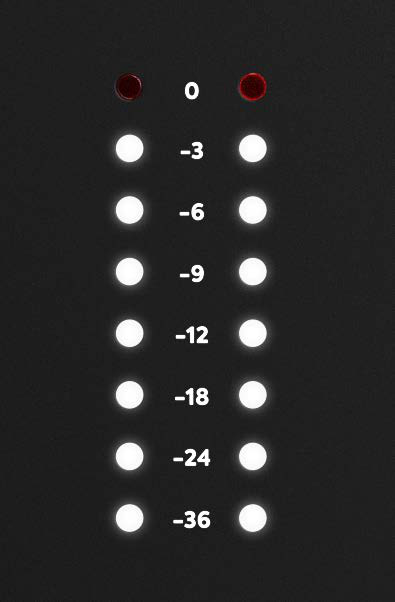

हार्डवेयर मीटरिंग

फ्रंट-पैनल LED मीटर Main Mix का लेवल दिखाता है।

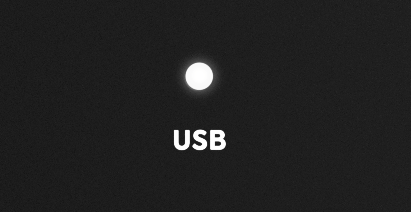

USB स्टेटस LED

सफेद USB स्टेटस LED stable USB communication दिखाता है। नॉर्मल यूज़ के दौरान यह बंद हो जाए, तो USB कनेक्शन, केबल और होस्ट पोर्ट जाँचें।

Kensington lock

Chassis में उपयुक्त security केबल के लिए Kensington-कम्पैटिबल security slot है।
