तकनीकी स्पेसिफिकेशन और आयाम
iD24 के रेफ़रेंस specifications नीचे दिए गए हैं।
माइक्रोफ़ोन preamplifier
| स्पेसिफिकेशन | मान |
|---|
| Gain range | 0 to +58 dB |
| Maximum input level | +12 dBu |
| Input impedance | 3 kΩ balanced |
| Crosstalk | < −100 dBu @ 1 kHz / 10 kHz |
| THD+N | 0.0015%, −96 dB |
| EIN | −130 dBu A-weighted |
| CMRR | > 75 dB @ 1 kHz |
| SNR | 97.5 dB unweighted; 100 dB A-weighted |
| Frequency response | ±0.5 dB, 10 Hz–40 kHz |
| Pad | −10 dB |
| HPF | 100 Hz |
| Phantom power | 48 V ±4 V, 10 mA/channel |
XLR: pin 2 hot, pin 3 cold, pin 1 shield।
लाइन इनपुट
| स्पेसिफिकेशन | मान |
|---|
| Gain range | −10 to +48 dB |
| Maximum input level | +22 dBu |
| Input impedance | 10 kΩ balanced |
| THD+N | 0.0013%, −97 dB |
TRS: tip hot, ring cold, sleeve shield।
Instrument इनपुट
| स्पेसिफिकेशन | मान |
|---|
| Gain range | 0 to +58 dB |
| Maximum input level | +12 dBu |
| Input impedance | 500 kΩ unbalanced |
| THD+N | 0.0075%, −82 dB |
| SNR | 95 dB unweighted; 97.5 dB A-weighted |
| Frequency response | ±0.5 dB, 10 Hz–40 kHz |
TS: tip सिग्नल, sleeve shield।
Insert send / return
- इन्सर्ट सेंड आउटपुट impedance: < 100 Ω balanced।
- इन्सर्ट सेंड maximum लेवल: +22 dBu।
- इन्सर्ट रिटर्न / ADC इनपुट impedance: > 10 kΩ balanced।
- Direct ADC calibration: +12.5 dBu = 0 dBFS।
ADC
| स्पेसिफिकेशन | मान |
|---|
| Maximum level | +12.5 dBu = 0 dBFS |
| Crosstalk | −135 dB @ 1 kHz; −125 dB @ 10 kHz |
| Frequency response | ±0.2 dB, 10 Hz to Fs/2 |
| THD+N | 0.0004%, −108 dB |
| Dynamic range | 122 dB A-weighted |
| Input impedance | > 10 kΩ balanced |
DAC / लाइन आउटपुट
| स्पेसिफिकेशन | मान |
|---|
| Maximum output level | +12 dBu = 0 dBFS |
| THD+N | 0.0003%, −110 dB |
| Dynamic range | 126.5 dB A-weighted |
| Crosstalk | −130 dB @ 1 kHz; −115 dB @ 10 kHz |
| Frequency response | ±0.1 dB, 10 Hz to Fs/2 |
| Output impedance | < 100 Ω balanced |
Headphone आउटपुट
| स्पेसिफिकेशन | मान |
|---|
| Maximum output level | +18.5 dBu = 0 dBFS |
| THD+N | 0.0006%, −104 dB |
| Dynamic range | 124 dB A-weighted |
| Crosstalk | −117 dB @ 1 kHz; −101 dB @ 10 kHz |
| Frequency response | ±0.2 dB, 10 Hz to Fs/2 |
| Output impedance | < 50 Ω unbalanced |
| Maximum @ 30 Ω | 2.63 V peak / 1.87 V RMS / 232 mW |
| Maximum @ 60 Ω | 4.28 V peak / 3.03 V RMS / 295 mW |
| Maximum @ 600 Ω | 7.91 V peak / 5.6 V RMS / 104 mW |
1/4-inch और 3.5 mm sockets एक ही स्टीरियो हेडफ़ोन आउटपुट कैरी करते हैं।
USB ऑडियो
- USB Type-C कनेक्शन।
- USB 2.0 High Speed ऑडियो transport।
- अधिकतम 10 USB इनपुट चैनल्स: 2 एनालॉग + up to 8 डिजिटल।
- अधिकतम 14 USB आउटपुट चैनल्स: 6 होस्ट/प्लेबैक पाथ्स plus up to 8 डिजिटल-आउटपुट चैनल्स।
- Included केबल: 1 m USB Type-C to Type-C केबल।
Optical डिजिटल I/O
- ADAT: 44.1/48 kHz पर 8 चैनल्स।
- ADAT SMUX: 88.2/96 kHz पर 4 चैनल्स।
- S/PDIF: 44.1/48/88.2/96 kHz पर 2 चैनल्स।
- Word Clock: BNC output, 44.1–96 kHz।
DSP मिक्सर latency
| Sample rate | DSP mixer latency |
|---|
| 44.1 kHz | 0.344 ms |
| 48 kHz | 0.312 ms |
| 88.2 kHz | 0.188 ms |
| 96 kHz | 0.177 ms |

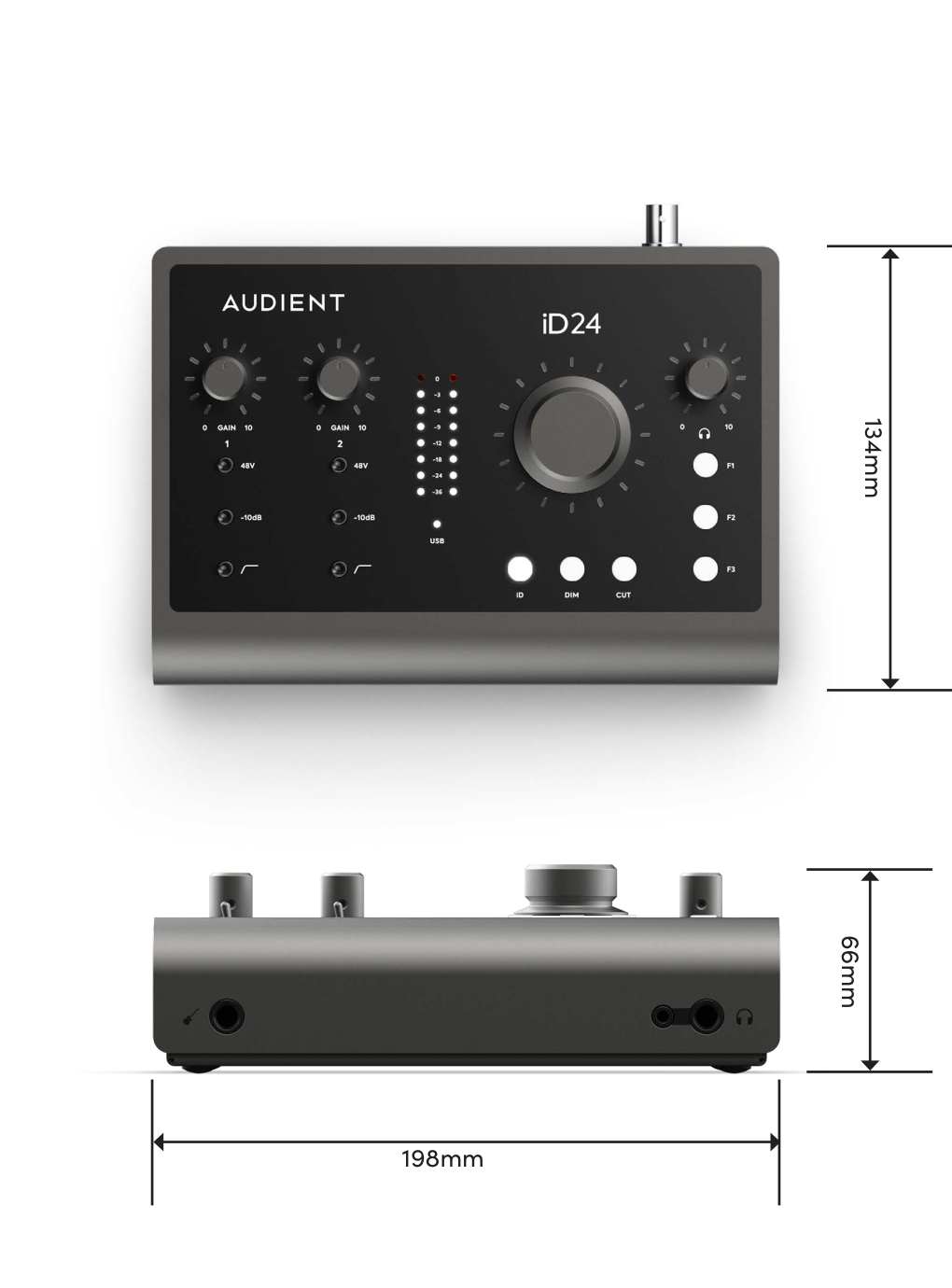

आयाम
- Width: 198 mm
- Depth: 134 mm
- Height: 66 mm
