Technische Daten und Abmessungen
Die Referenzspezifikationen für iD24 sind nachfolgend aufgeführt.
Mikrofonvorverstärker
| Spezifikation | Wert |
|---|
| Gain-Bereich | 0 bis +58 dB |
| Maximaler Eingangspegel | +12 dBu |
| Eingangsimpedanz | 3 kΩ symmetrisch |
| Übersprechen | < −100 dBu @ 1 kHz / 10 kHz |
| THD+N | 0,0015 %, −96 dB |
| EIN | −130 dBu A-bewertet |
| CMRR | > 75 dB @ 1 kHz |
| SNR | 97,5 dB unbewertet; 100 dB A-bewertet |
| Frequenzgang | ±0,5 dB, 10 Hz–40 kHz |
| Pad | −10 dB |
| HPF | 100 Hz |
| Phantomspeisung | 48 V ±4 V, 10 mA/Kanal |
XLR: Pin 2 hot, Pin 3 cold, Pin 1 shield.
Line-Eingang
| Spezifikation | Wert |
|---|
| Gain-Bereich | −10 bis +48 dB |
| Maximaler Eingangspegel | +22 dBu |
| Eingangsimpedanz | 10 kΩ symmetrisch |
| THD+N | 0,0013 %, −97 dB |
TRS: Tip hot, Ring cold, Sleeve shield.
Instrumenteneingang
| Spezifikation | Wert |
|---|
| Gain-Bereich | 0 bis +58 dB |
| Maximaler Eingangspegel | +12 dBu |
| Eingangsimpedanz | 500 kΩ unsymmetrisch |
| THD+N | 0,0075 %, −82 dB |
| SNR | 95 dB unbewertet; 97,5 dB A-bewertet |
| Frequenzgang | ±0,5 dB, 10 Hz–40 kHz |
TS: Tip signal, Sleeve shield.
Insert Send / Return
- Ausgangsimpedanz Insert Send: < 100 Ω symmetrisch.
- Maximalpegel Insert Send: +22 dBu.
- Eingangsimpedanz Insert Return / ADC: > 10 kΩ symmetrisch.
- Direkte ADC-Kalibrierung: +12,5 dBu = 0 dBFS.
ADC
| Spezifikation | Wert |
|---|
| Maximalpegel | +12,5 dBu = 0 dBFS |
| Übersprechen | −135 dB @ 1 kHz; −125 dB @ 10 kHz |
| Frequenzgang | ±0,2 dB, 10 Hz bis Fs/2 |
| THD+N | 0,0004 %, −108 dB |
| Dynamikbereich | 122 dB A-bewertet |
| Eingangsimpedanz | > 10 kΩ symmetrisch |
DAC / Line-Ausgang
| Spezifikation | Wert |
|---|
| Maximaler Ausgangspegel | +12 dBu = 0 dBFS |
| THD+N | 0,0003 %, −110 dB |
| Dynamikbereich | 126,5 dB A-bewertet |
| Übersprechen | −130 dB @ 1 kHz; −115 dB @ 10 kHz |
| Frequenzgang | ±0,1 dB, 10 Hz bis Fs/2 |
| Ausgangsimpedanz | < 100 Ω symmetrisch |
Kopfhörerausgang
| Spezifikation | Wert |
|---|
| Maximaler Ausgangspegel | +18,5 dBu = 0 dBFS |
| THD+N | 0,0006 %, −104 dB |
| Dynamikbereich | 124 dB A-bewertet |
| Übersprechen | −117 dB @ 1 kHz; −101 dB @ 10 kHz |
| Frequenzgang | ±0,2 dB, 10 Hz bis Fs/2 |
| Ausgangsimpedanz | < 50 Ω unsymmetrisch |
| Maximum @ 30 Ω | 2,63 V peak / 1,87 V RMS / 232 mW |
| Maximum @ 60 Ω | 4,28 V peak / 3,03 V RMS / 295 mW |
| Maximum @ 600 Ω | 7,91 V peak / 5,6 V RMS / 104 mW |
Die 6,35-mm- und 3,5-mm-Buchsen führen denselben Stereo-Kopfhörerausgang.
USB-Audio
- USB-Type-C-Verbindung.
- USB 2.0 High Speed Audiotransport.
- Bis zu 10 USB-Eingangskanäle: 2 analog + bis zu 8 digital.
- Bis zu 14 USB-Ausgangskanäle: 6 Host-/Wiedergabepfade plus bis zu 8 digitale Ausgangskanäle.
- Mitgeliefertes Kabel: 1 m USB Type-C auf Type-C.
Optisches Digital-I/O
- ADAT: 8 Kanäle bei 44,1/48 kHz.
- ADAT SMUX: 4 Kanäle bei 88,2/96 kHz.
- S/PDIF: 2 Kanäle bei 44,1/48/88,2/96 kHz.
- Word Clock: BNC-Ausgang, 44,1–96 kHz.
DSP-Mixer-Latenz
| Sample-Rate | DSP-Mixer-Latenz |
|---|
| 44,1 kHz | 0,344 ms |
| 48 kHz | 0,312 ms |
| 88,2 kHz | 0,188 ms |
| 96 kHz | 0,177 ms |

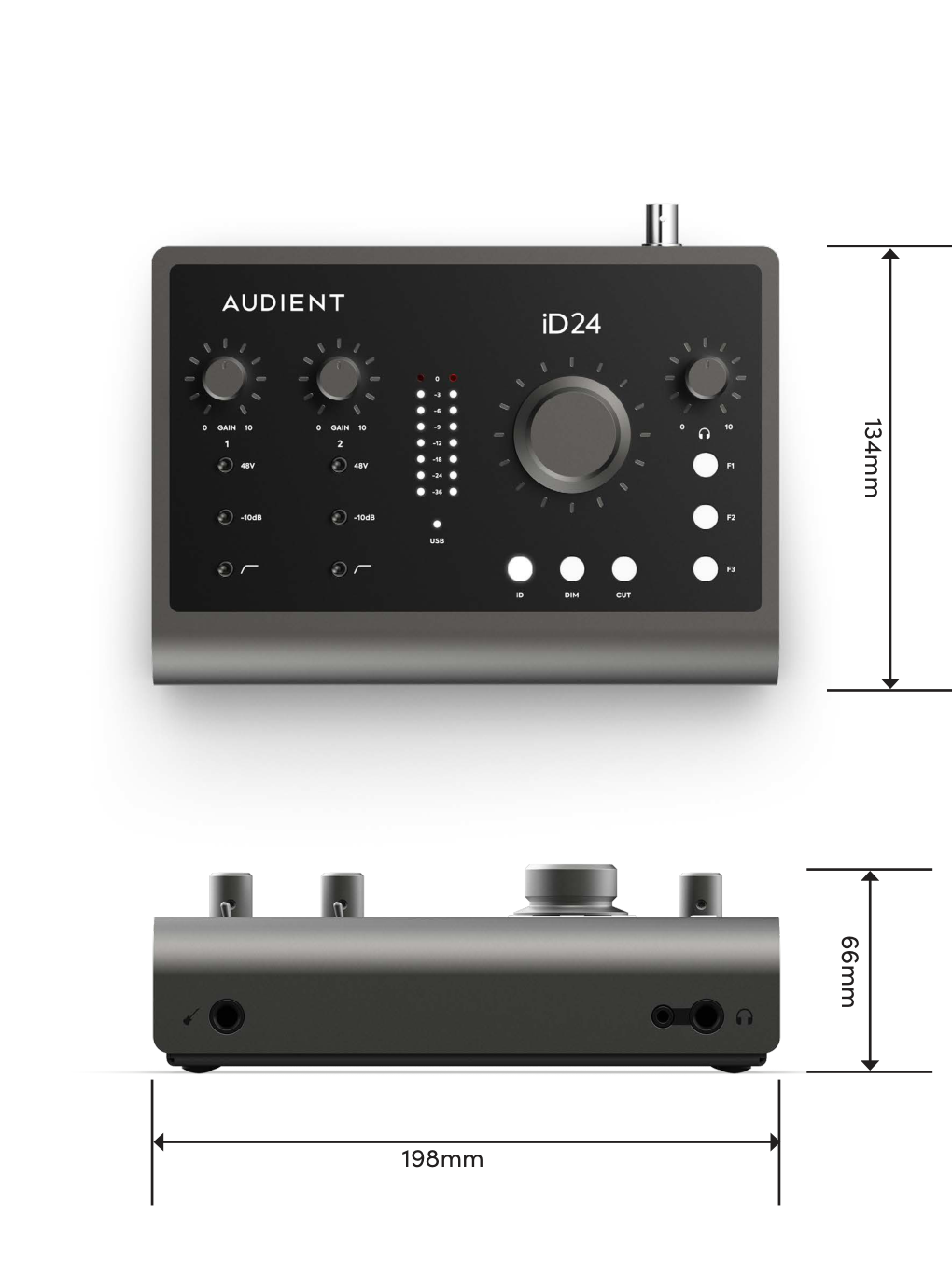

Abmessungen
- Breite: 198 mm
- Tiefe: 134 mm
- Höhe: 66 mm
