iD24의 기준 사양은 다음과 같습니다.
마이크 프리앰프
| 사양 | 값 |
|---|
| 게인 범위 | 0–+58 dB |
| 최대 입력 레벨 | +12 dBu |
| 입력 임피던스 | 3 kΩ 밸런스 |
| 크로스토크 | < −100 dBu @ 1 kHz / 10 kHz |
| THD+N | 0.0015%, −96 dB |
| EIN | −130 dBu A-weighted |
| CMRR | > 75 dB @ 1 kHz |
| SNR | 97.5 dB unweighted; 100 dB A-weighted |
| 주파수 응답 | ±0.5 dB, 10 Hz–40 kHz |
| Pad | −10 dB |
| HPF | 100 Hz |
| 팬텀 파워 | 48 V ±4 V, 10 mA/채널 |
XLR: 핀 2 핫, 핀 3 콜드, 핀 1 실드.
라인 입력
| 사양 | 값 |
|---|
| 게인 범위 | −10–+48 dB |
| 최대 입력 레벨 | +22 dBu |
| 입력 임피던스 | 10 kΩ 밸런스 |
| THD+N | 0.0013%, −97 dB |
TRS: Tip 핫, Ring 콜드, Sleeve 실드.
악기 입력
| 사양 | 값 |
|---|
| 게인 범위 | 0–+58 dB |
| 최대 입력 레벨 | +12 dBu |
| 입력 임피던스 | 500 kΩ 언밸런스 |
| THD+N | 0.0075%, −82 dB |
| SNR | 95 dB unweighted; 97.5 dB A-weighted |
| 주파수 응답 | ±0.5 dB, 10 Hz–40 kHz |
TS: Tip 시그널, Sleeve 실드.
Insert Send / Return
- Insert Send 출력 임피던스: < 100 Ω 밸런스.
- Insert Send 최대 레벨: +22 dBu.
- Insert Return / ADC 입력 임피던스: > 10 kΩ 밸런스.
- Direct ADC 캘리브레이션: +12.5 dBu = 0 dBFS.
ADC
| 사양 | 값 |
|---|
| 최대 레벨 | +12.5 dBu = 0 dBFS |
| 크로스토크 | −135 dB @ 1 kHz; −125 dB @ 10 kHz |
| 주파수 응답 | ±0.2 dB, 10 Hz–Fs/2 |
| THD+N | 0.0004%, −108 dB |
| 다이내믹 레인지 | 122 dB A-weighted |
| 입력 임피던스 | > 10 kΩ 밸런스 |
DAC / 라인 출력
| 사양 | 값 |
|---|
| 최대 출력 레벨 | +12 dBu = 0 dBFS |
| THD+N | 0.0003%, −110 dB |
| 다이내믹 레인지 | 126.5 dB A-weighted |
| 크로스토크 | −130 dB @ 1 kHz; −115 dB @ 10 kHz |
| 주파수 응답 | ±0.1 dB, 10 Hz–Fs/2 |
| 출력 임피던스 | < 100 Ω 밸런스 |
헤드폰 출력
| 사양 | 값 |
|---|
| 최대 출력 레벨 | +18.5 dBu = 0 dBFS |
| THD+N | 0.0006%, −104 dB |
| 다이내믹 레인지 | 124 dB A-weighted |
| 크로스토크 | −117 dB @ 1 kHz; −101 dB @ 10 kHz |
| 주파수 응답 | ±0.2 dB, 10 Hz–Fs/2 |
| 출력 임피던스 | < 50 Ω 언밸런스 |
| 최대 출력 @ 30 Ω | 2.63 V peak / 1.87 V RMS / 232 mW |
| 최대 출력 @ 60 Ω | 4.28 V peak / 3.03 V RMS / 295 mW |
| 최대 출력 @ 600 Ω | 7.91 V peak / 5.6 V RMS / 104 mW |
1/4인치 및 3.5 mm 소켓은 동일한 스테레오 헤드폰 출력을 전달합니다.
USB 오디오
- USB Type-C 연결.
- USB 2.0 High Speed 오디오 전송.
- 최대 10개 USB 입력 채널: 아날로그 2개 + 디지털 최대 8개.
- 최대 14개 USB 출력 채널: 호스트/재생 경로 6개 + 디지털 출력 채널 최대 8개.
- 동봉 케이블: 1 m USB Type-C to Type-C 케이블.
광 디지털 I/O
- ADAT: 44.1/48 kHz에서 8채널.
- ADAT SMUX: 88.2/96 kHz에서 4채널.
- S/PDIF: 44.1/48/88.2/96 kHz에서 2채널.
- Word Clock: BNC 출력, 44.1–96 kHz.
DSP 믹서 레이턴시
| 샘플 레이트 | DSP Mixer 레이턴시 |
|---|
| 44.1 kHz | 0.344 ms |
| 48 kHz | 0.312 ms |
| 88.2 kHz | 0.188 ms |
| 96 kHz | 0.177 ms |

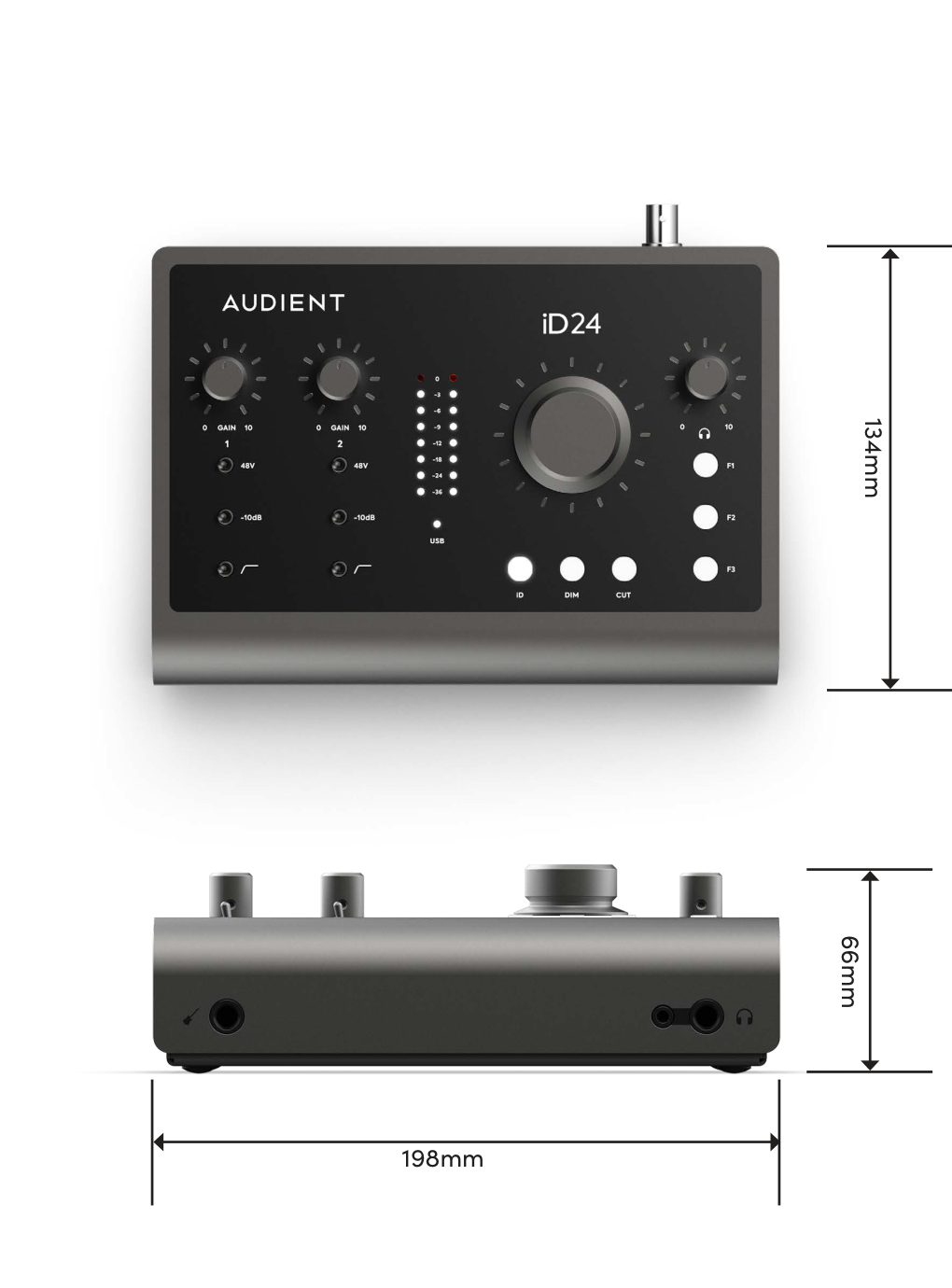

- 너비: 198 mm
- 깊이: 134 mm
- 높이: 66 mm
보증, 서비스 및 연락처로 계속하십시오.
